Электрический котел navien ошибка 11

• Код ошибки: 01 Перегрев котла
• Код ошибки: 02 Недостаточный уровень воды в системе отопления
• Код ошибки: 03 Произошла ошибка горения
• Код ошибки: 04 Отсутствие пламени
• Код ошибки: 05 Обрыв соединения на датчике по перегреву
• Код ошибки: 06 Ошибка датчика температуры горячей воды
• Код ошибки: 07 Обрыв цепи датчика температуры горячей воды
• Код ошибки: 08 Короткое замыкание цепи датчика температуры горячей воды
• Код ошибки: 09 Поломка вентилятора, следует проверить обмотку двигателя вентилятора на обрыв или КЗ
• Код ошибки: 10 Ошибка реле давления воздуха
• Код ошибки: 11 Ошибка в работе датчика уровня воды
• Код ошибки: 12 Ошибка газовой арматуры
• Код ошибки: 13 Ошибка выключения котла (для котлов с ЗКС)
• Код ошибки: 14 Прекратилась подача газа
• Код ошибки: 15 Неисправность платы управления котла
• Код ошибки: 16 Перегрев котла, отключение
• Код ошибки: 17 Ошибка установки DIP-переключателей

Navien Deluxe Coaxial 24K

• Код ошибки: 02 Недостаточное количество воды в системе отопления или обрыв цепи датчика протока
• Код ошибки: 03 Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени
• Код ошибки: 04 Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени
• Код ошибки: 05 Обрыв цепи датчика температуры отопительной воды
• Код ошибки: 06 Короткое замыкание цепи датчика температуры отопительной воды
• Код ошибки: 07 Обрыв цепи датчика температуры горячей хозяйственной воды
• Код ошибки: 08 Короткое замыкание цепи датчика температуры горячей хозяйственной воды
• Код ошибки: 09 Сбой в работе вентилятора
• Код ошибки: 10 Сбой в работе системы дымоудаления
• Код ошибки: 13 Короткое замыкание датчика протока отопительной воды
• Код ошибки: 15 Сбой в работе или неисправность платы управления
• Код ошибки: 16 Перегрев котла

Обрыв или короткое замыкание датчика давления воздуха

Navien Ace 16A, 20A, 24A

• Код ошибки: 03 Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени
• Код ошибки: 04 Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени
• Код ошибки: 05 Обрыв цепи датчика температуры отопительной воды
• Код ошибки: 06 Короткое замыкание цепи датчика температуры отопительной воды
• Код ошибки: 07 Обрыв цепи датчика температуры горячей хозяйственной воды
• Код ошибки: 08 Короткое замыкание цепи датчика температуры горячей хозяйственной воды
• Код ошибки: 15 Сбой в работе или неисправность платы управления
• Код ошибки: 16 Перегрев котла

Navien Ace 16K, 20K, 24K, 30K, 35K

• Код ошибки: 01 Ошибка датчика температуры теплоносителя
• Код ошибки: 02 Низкий уровень воды в системе отопления
• Код ошибки: 03 Отсутствует сигнал пламени
• Код ошибки: 04 Ложный сигнал пламени
• Код ошибки: 05 Обрыв датчика температуры теплоносителя
• Код ошибки: 06 Ошибка датчика температуры теплоносителя
• Код ошибки: 09 Неисправность вентилятора
• Код ошибки: 10 Ошибка реле давления воздуха
• Код ошибки: 12 Неисправность газовой арматуры
• Код ошибки: 13 Ошибка датчиков протока ГВС и отопления
• Код ошибки: 15 Неисправность электронной платы
• Код ошибки: 16 Ошибка датчика по перегреву
• Код ошибки: 17 Ошибка установок DIP

Navien KDB 150 GA, 353 GTD

• Код ошибки: 02 Низкий уровень воды. Сигнализирует о низком уровне воды в котле
• Подпитайте котел и поддерживайте давление в котле 1-1.5 атм.
• Необходимо проверить давление воздуха в расширительном баке
• Если обнаружена утечка теплоносителя, то ее необходимо срочно устранить.
• Код ошибки: 03 Нет розжига
• Сигнализирует о невозможности розжига
• Проверить электропитание
• Проверить подачу и давление газа
• Код ошибки: 04 Ложное пламя После отключения горелки, когда котел находится в режиме ожидания, датчик пламени видит ложное пламя. Проверить датчик пламени.
• Код ошибки: 05 Обрыв датчика t отопления. Сигнализирует о разрыве в цепи датчика t отопления Проверить датчик t отопления
• Код ошибки: 06 КЗ температурного датчика. Сигнализирует о КЗ в цепи температурного датчика Проверить датчик отопления
• Код ошибки: 11 Неисправность датчика уровня воды. Сигнализирует о неисправности датчика уровня воды Проверить датчик уровня воды
• Код ошибки: 12 Электрод ионизации не видит пламя. Неисправность газовой арматуры. Проверить газовый клапан
• Код ошибки: 16 Перегрев Сигнализирует о температуре воды в отоплении свыше 95 C и перегреве котла Проверить датчик t по перегреву

Navien LST 13K, 17K, 21K, 24K, 40K, 50KR

• Код ошибки: 02 Недостаточное количество воды в системе отопления
• Код ошибки: 03 Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени
• Код ошибки: 04 Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени
• Код ошибки: 05 Обрыв цепи датчика температуры отопительной воды
• Код ошибки: 06 Короткое замыкание цепи датчика температуры отопительной воды
• Код ошибки: 10 Сбой в системе дымоудаления
• Код ошибки: 12 Погасание пламени во время горения
• Код ошибки: 16 Перегрев котла

В данной статье рассмотрим расшифровку возможных ошибок, возникающих во время работы котельного оборудования Navien.

 Коды ошибки Navien

№ 01 — перегрев котла;

№ 02 — недостаточный уровень воды в системе отопления;

№ 03 — произошла ошибка горения;

№ 04 — отсутствие пламени;

№ 05 — обрыв соединения на датчике по перегреву;

№ 06 — ошибка датчика температуры горячей воды;

№ 07 — обрыв цепи датчика температуры горячей воды;

№ 08 — короткое замыкание цепи датчика температуры горячей воды;

№ 09 — поломка вентилятора, следует проверить обмотку двигателя вентилятора на обрыв или КЗ;

№ 10 — ошибка реле давления воздуха;

№ 11 — ошибка в работе датчика уровня воды;

№ 12 — ошибка газовой арматуры;

№ 13 — ошибка выключения котла (для котлов с ЗКС),

№ 14 — прекратилась подача газа;

№ 15 — неисправность платы управления котла;

№ 16 — перегрев котла, отключение;

№ 17 — ошибка установки DIP-переключателей.

 Navien Deluxe Coaxial 24K

 Navien Ace 16A, 20A, 24A

 Navien Ace 16K, 20K, 24K, 30K, 35K

 Navien KDB 150 GA, 353 GTD

 Navien LST 13K, 17K, 21K, 24K, 40K, 50KR

  Компания ООО «УютТепло» производит продажу, монтаж и сервисное обслуживание котлов Navien в Заокском районе.

Содержание

E01 – перегрев

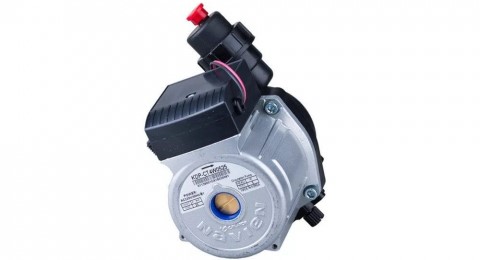

Появление ошибки с кодом 01 означает, что котёл перегрелся и сработал аварийный датчик. Первое, что нужно сделать в этой ситуации – дать отопителю остыть. Далее нужно понять, почему именно возник перегрев.

В большинстве случаев к этому приводит засорение или завоздушивание системы отопления на отрезке перед входом в котёл. В случае же с атмосферными моделями, камера сгорания в которых выполнена по открытому типу, распространённой причиной перегрева становится поломка циркуляционного насоса. Вода перестаёт двигаться по контуру отопления и не забирает генерируемое котлом тепло. В этом случае нужно менять насос.

E02 – проблемы с циркуляцией воды в системе

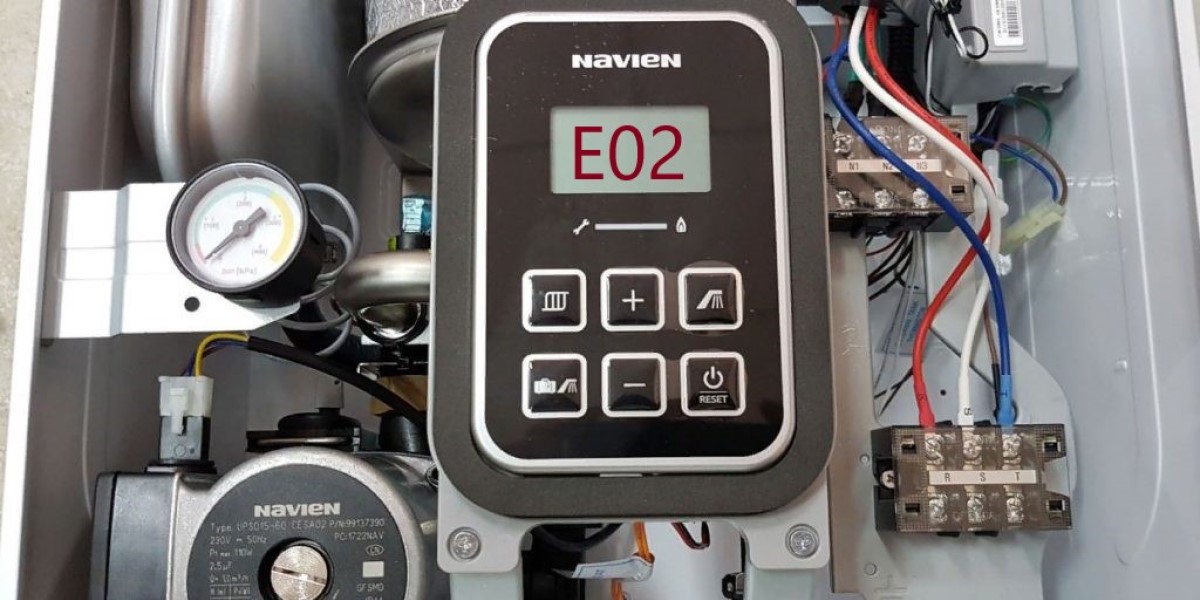

Причин появления этого кода ошибки в газовых котлах Navien – и на наличие каждой из них оборудование следует проверять отдельно. Удобная последовательность проверки выглядит так:

1. Проверяем, работает ли насос, получает ли он электропитание. Далее либо ремонтируем его, либо меняем.
2. Убеждаемся, что все необходимые вентили открыты.
3. Замеряем давление в системе по встроенному манометру. Если оно недостаточное (ниже минимально допустимых 1-2 бар), то нужно долить теплоносителя.
4. Осматриваем котёл и отходящий от него трубопровод на наличие протечек. Все выявленные повреждения устраняем.
5. Открываем все воздухоотводные клапаны и спускаем из системы избыток воздуха. Проверяем, работает ли клапан-автомат, размещённый на циркуляционном насосе.
6. Осматриваем котельный фильтр – чем сильнее он грязнится, тем меньше становится его пропускная способность.
7. Для систем с 2 насосами – отключаем дополнительный циркулятор и проверяем, будет ли работоспособной конфигурация с одним только основным насосом.
8. Проверяем, не вышел ли из строя датчик протока, отвечающий за повышение давления теплоносителя, – для этого измеряем создаваемое им сопротивление при работе нагнетателя.

Если ни один из вышеприведённых шагов не принёс ожидаемого результата, то нужно проверять работоспособность платы управления.

E03 – датчик не «видит» пламени

Здесь несколько возможных причин: либо газ не поступает на горелку, либо не работает зажигание, либо неполадки в цепи передачи сигнала. Выявлять, в чём же дело в действительности, лучше всего по последовательной схеме:

1. Проверяем, открыт ли газовый вентиль и подаётся ли газ. Если ваш котёл питается от того же источника, что и газовая плита, проверьте, даёт ли последняя нормальный огонь. Если он невысокий и слабый, то это указывает на низкое давление в магистрали. В этой ситуации звоним в газовую службу. Если же газа вообще нет, проверяем положение клапана на датчике загазованности. Возможно, его «вышибло», и из-за этого была перекрыта газоподача.
2. Через смотровое окно определяем, есть ли пламень в камере.
3. Если его нет, замеряем сопротивление на катушках газового клапана. Для катушек-предохранителей (располагаются справа) оптимальное сопротивление составляет около 5.5 кОм, на катушке-модуляторе (узнать её можно по наличию винта) должно быть не менее 40 Ом.
4. Проверяем, дают ли электроды в системе зажигания искру. Если её нет, замеряем напряжение, подаваемое на трансформатор розжига – для его работы требуется не менее 220В. Если с питанием всё в порядке, то неисправность кроется, скорее всего, в трансформаторе. Если напряжение не подаётся на него, то нужно менять контроллер.
5. Если огонь в камере есть, проверяем, не «отрывается» ли оно от горелки – в такой ситуации работать будут только сопла под электродами, не задействуя датчик ионизации. Это может быть вызвано неверными рабочими настройками, задаваемыми с платы, либо же выходом из строя APS-датчика, контролирующего воздушное давление.
6. Осматриваем жёлтый шланг, проходящий от вентилятора к датчику давления воздуха. Шланг должен быть правильно подключён и не иметь повреждений.
7. Проверяем, выведен ли контакт заземления на корпус котла, надёжно ли зафиксирован, не полопались ли жилы, заземляющего провода.
8. Осматриваем сопло Вентури, размещённое внутри вентилятора, – для правильной работы в нём не должно быть никаких посторонних предметов. Даже случайно попавшая в сопло муха может стать причиной неполадки: APS-датчик будет передавать ошибочные сведения, неправильно будет выбираться скорость вентилятора, пламень будет отрываться от горелки.

Пусть и с гораздо меньшей вероятностью, но всё же ошибка 03 в котлах Navien может быть иметь и другие причины. Например, неполадка с электродами розжига – повреждение изоляции или изменение промежутка между ними, который должен составлять 3.5-4.5 мм. Привести к данной проблеме может и питание котла электричеством от бензогенератора. Фаза у последнего не особо устойчива, да и напряжение присутствует и на фазовом, и на нулевом контакте. Так что, если вам нужна бесперебойная работа котла, запитывайте его от генератора инверторного типа или подключайте через ёмкий ИБП.

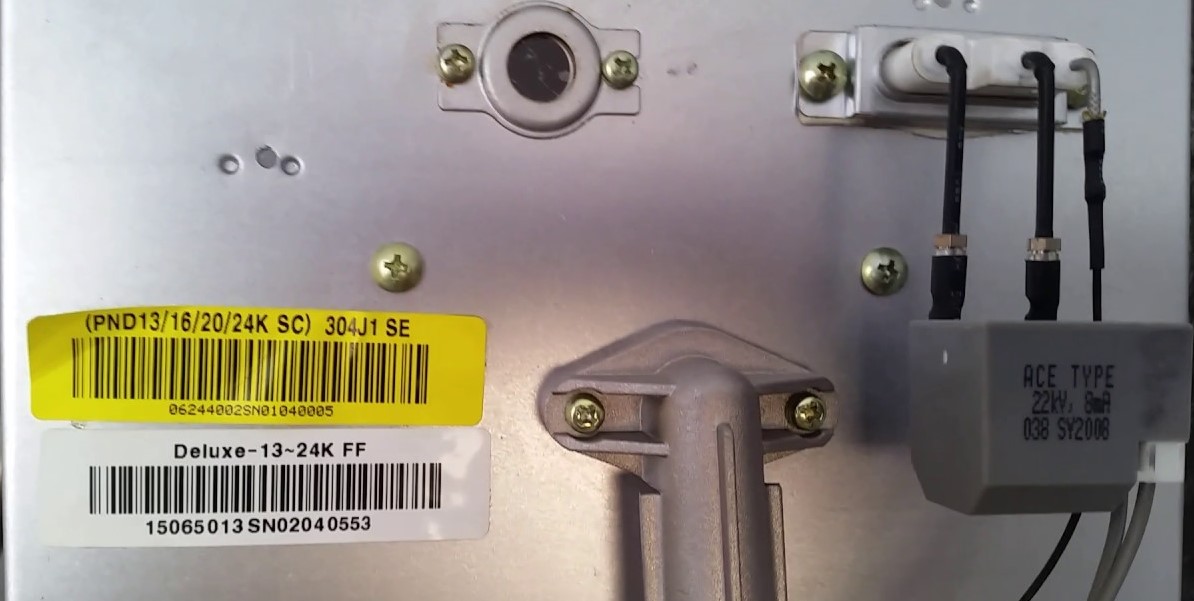

E04 – паразитный пламень

Этот код выдаётся в том случае, если система ловит ложный сигнал о наличии пламени на горелке, хотя на газовый клапан с платы сигнал не поступает.

Первая возможная причина – утечка газа через клапан. Перекройте вентиль газопровода перед его входом в котёл, выждите минимум 1 минуту и посредством манометра замерьте давление на входном газовом штуцере. Нормативный диапазон -130-250 мм в.ст.

Вторая причина – попадание искры от электрода на датчик пламени. Эта проблема решается заменой электродного блока.

Менее вероятная, но всё же возможная причина ошибки 04 в котлах Навьен – избыточное давление газа в магистрали, превышающее установленные производителем рабочие величины. Эту проблему должна решать газовая служба.

Если вышеприведённые манипуляции не принесли результата, устранение неисправности сводится к замене платы-контроллера.

E05 и E06 – обрыв цепи температурного датчика, либо КЗ в цепи

Эти коды ошибок котлов Navien мы объединили в один раздел потому, что они очень схожи по условиям возникновения. Однако действий они требуют различных. Давайте разбираться.

Ошибка E05 появляется при нарушении связи между температурным датчиком и контроллером либо при падении температуры теплоносителя ниже -14 градусов. Бывают ситуации, что ошибка пропадает сама собой. Несколько секунд на табло горело сообщение об ошибке – и неожиданно пропало. Такое возможно, если в цепи произошёл сбой, который потом самоисправился. Вам же остаётся только убедиться, что коннекторы датчика и платы сухие – именно попадание влаги в большинстве случаев приводит к возникновению краткосрочной ошибки E05. Если же коннекторы сухие, то стоит заменить датчик.

Ошибка E06 высвечивается, если датчик температуры ОВ замыкается накоротко либо если теплоноситель перегревается свыше 120 градусов. Первое, что нужно сделать, – замерить электрическое сопротивление на датчике: номинальное значение 10.3 кОм при температуре в 20 градусов, и 3.5 кОм, если на термометре 50 градусов. При отклонении от указанных значений стоит заменить дефектный элемент – скорее всего, проблема в нём.

E07 – неполадки в работе датчика температуры ГВС

Здесь самая распространённая причина – ослабления коннекта на датчике температуре ГВС. Так что сразу смотрите и действуйте в эту сторону.

Но могут быть у ошибки 07 котлов Navien и другие ошибки. Например, выход из строя ГВС-датчика. Замерьте напряжение на нём: в нормальных условиях оно не должно превышать 10.3 кОм при 20 град. и 3.5 кОм при 50 град. Видите сопротивление больше/меньше – меняйте датчик. Если это не помогло, то меняйте всю плату управления.

E08 – КЗ в цепи датчика температуры ГВС

Сообщение об этой ошибке возникает тогда, когда накоротко замыкает цепь датчика горячего водоснабжения или если температура в контуре ГВС поднимается выше 120 градусов.

Первое, что нужно сделать – замерить сопротивление на ГВС-датчике. Оно должно составлять 10.3 кОм при температуре в 20 град. и 3.5 Ом при нагреве до 50 град. Если реальное напряжение отклоняется от номинального, то в первую очередь нужно заменить датчик.

Если же напряжение на должном уровне, то нужно менять плату управления.

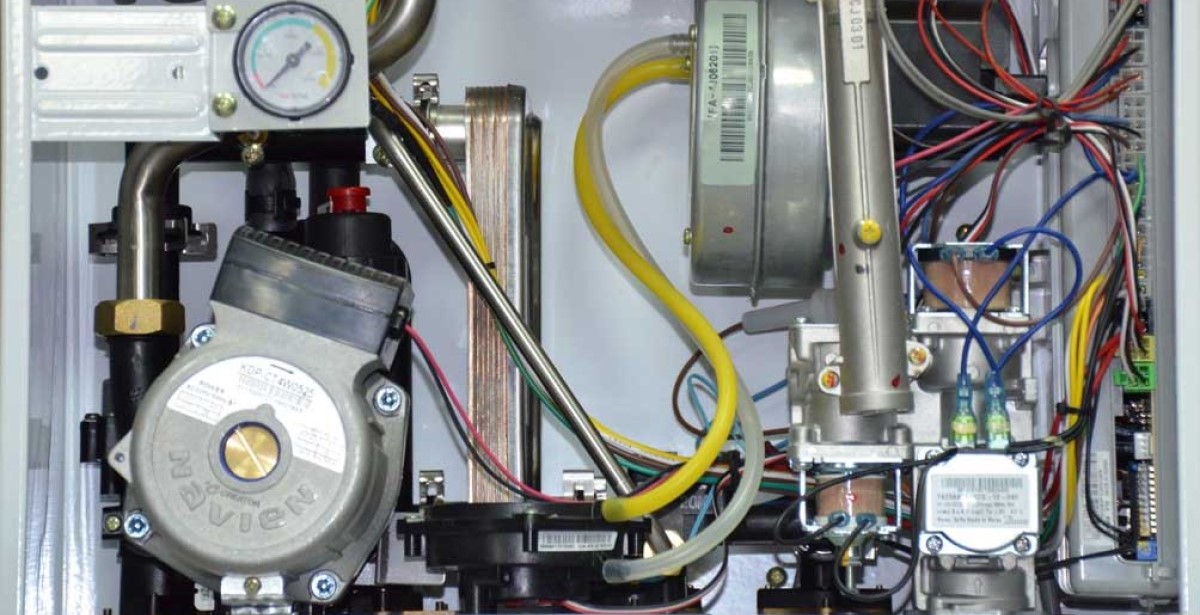

E09 – проблемы в работе вентилятора

При появлении этой ошибки на дисплее котла Navien нужно, в первую очередь, замерить передаваемое на вентилятор напряжение. Замеряем в точке коннекта чёрных и красных проводов. В идеале напряжение должно составлять 100-220 В.

Если при ошибке E09 вентилятор продолжает работать, но на низкой скорости, то попробуйте заменить именно вентилятор. С большой вероятностью причина неполадки именно в нём.

Важна и скорость работы вентилятора. Если он в течение 3 сек. до розжига не выйдет на скорость хотя бы в 400 об./мин., то розжиг будет технически невозможен. Если же скорость вращения вентилятора упадёт ниже 400 об./мин. в процессе работы котла, то это опять же приведёт к ошибке котла E09. Однако здесь электроника может справиться сама:

• если код 09 появился прямо во время работы, то запускается встроенная система самоотладки котла;
• если в течение 30 секунд последняя устраняет неполадку, то котёл возвращается к работе в штатном режиме.

Если же вентилятор не активен, а на плату подаётся частота его вращения в 2000 об./мин, то это может указывать на КЗ в цепи симистора. В этом случае придётся менять вентилятор.

В случае, если все вышеприведённые махинации не принесли должного эффекта, пробуйте менять плату управления.

E10 – нарушения в работе системы дымоудаления

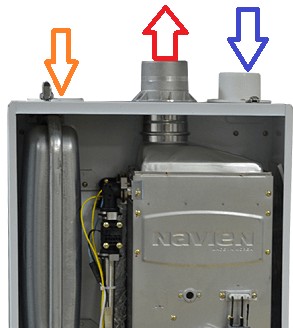

Первое – проверяем дымоход на предмет засорений и повреждений. Внимательно осматриваем наружную часть дымохода, уделяя особое внимание решётке входящего воздухопотока. Последняя часто забивается мусором, а в межсезонье нередко обрастает льдом. И грязь, и лёд нужно удалить.

Второе – замеряем выходное напряжение на APS-датчике. Если оно меньше 1.7В при полноценной работе вентилятора, то проблема в датчике – его нужно заменить.

Третье – проверяем правильность подключения APS-шлангов. Жёлтый шланг на датчике всегда должен подключаться к плюсовому (верхнему) датчику, а противоположный выход шланга обязательно цепляется на нижний выход вентилятора. Соответственно прозрачный шланг цепляется на минусовый выход и на верхний вентиляторный патрубок.

Ещё одна возможная причина ошибки 10 в котлах Navien – банальное превышение протяжённости системы дымоудаления. Сильные порывы ветра также могут стать проблемой.

Если же вышеприведённые советы не помогли, то нужна диагностика и, вероятно, замена платы.

E12 – погасание пламени при работе котла

Первым делом нужно убедиться, нормально ли функционирует система газоподачи:

• достаточное ли давление газа;
• функционирует ли газосчетчик;
• есть ли газ в резервуарах (актуально для автономных систем газоснабжения).

Следующее, что нужно проверить – не обросли ли нагаром датчик ионизации и электроды в блоке розжига, не забились ли сопла горелки.

Если на предыдущих этапах всё хорошо, проверяем, нормально ли работает газовый клапан.

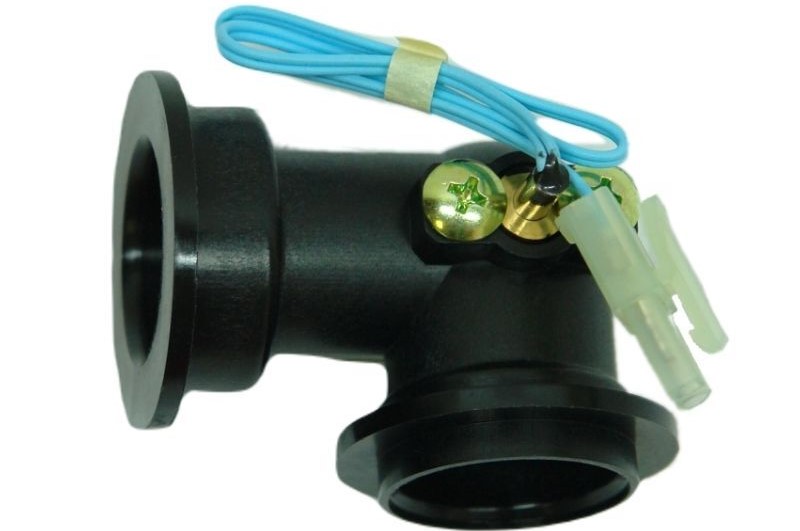

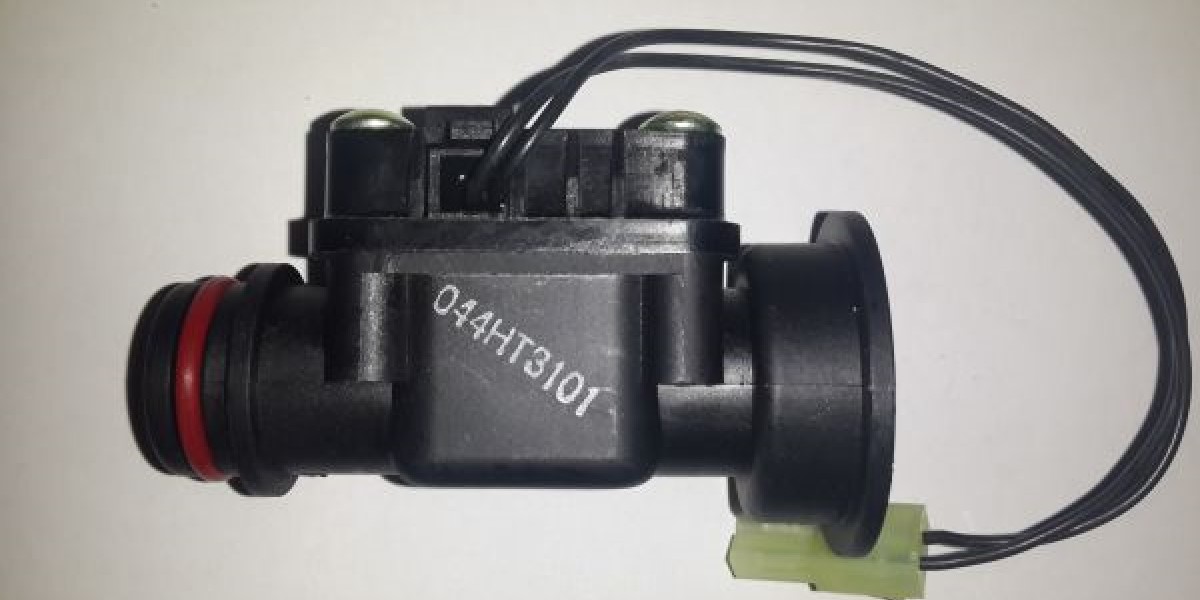

E13 – КЗ на датчике протока ОВ

Если насос уже остановился, а датчик ещё в течение 15 секунд посылает на плату сигнал о наличии протока, то пробуем заменить, прежде всего, именно ОВ-датчик. Но учитываем, что сбрасывать ошибку придётся вручную. Для этого используем кнопку Stand-by.

Другая возможная причина ошибки 13 в котлах Navien – это прикипание ОВ-датчика. Отключаем котёл, затем датчик – и прозваниваем последний, контролируя сопротивление. Оно при прозвоне меняться не должно. В противном случае датчик под замену.

Если же сопротивление осталось неизменным, то лезем в конструкцию датчика. Здесь есть специальный флажок, реагирующий на состояние котла. Если он отключён, флажок должен быть опущен, если включён – поднят.

E14 – из магистрали не поступает газ

Первым делом удостоверьтесь, открыт ли клапан на газовой магистрали.

Если здесь всё в порядке, проверьте, работает ли газовая арматура.

Если и здесь всё в порядке, то проблема скорее всего, кроется в плате управления. Здесь поможет ремонт или же полная замена – вердикт вынесет сервисный центр.

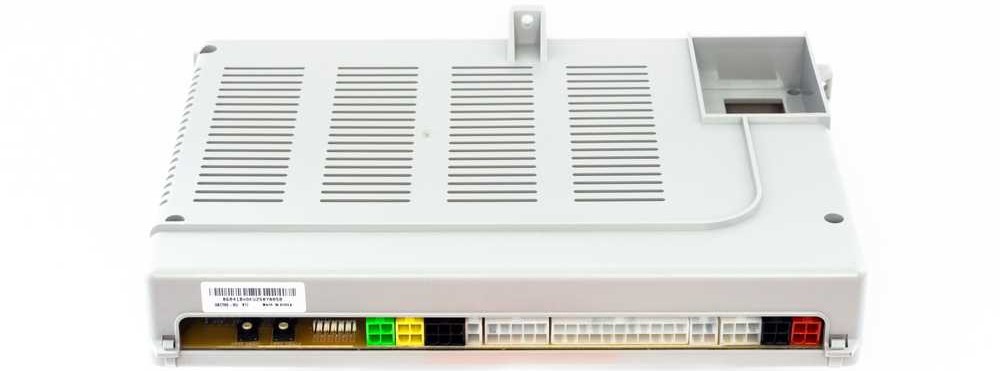

E15 – проблемы в работе платы управления

Такая ошибка часто возникает при установке дефектной или не подходящей платы. Особо актуально, если ошибка высветилась после ремонта или ТО.

Другой, более вероятный вариант – неплотное подсоединение платы к интерфейсу системы управления. Здесь будет достаточно просто подоткнуть коннекторы.

Причина ошибки 15 в котлах Навьен может крыться и в неполадках с проводом заземления. Для правильной работы оборудования напряжение на заземляющем контакте должно быть менее 4 Ом.

Не лишним будет проверить и правильность установленных на плате DIP-переключателей – неполадка здесь также может вызывать ошибку E15.

E16 – перегрев

Да, код E01 тоже говорит о перегреве, но здесь несколько другие причины и следствия. Возникает данная ошибка в том случае, если температура теплоносителя превысит заранее установленный максимум – как правило, 88 либо 90 градусов.

Чтобы найти причину 16-й ошибки, сначала проверяем датчики перегрева и ОВ-температуры. Понять, работают ли они, поможет замер сопротивления – оно должно составлять 3.5 Ом при 50 градусах и 10.3 кОм при 20 градусах. Если прозвон показывает отклонения, то меняем датчики.

Если же дело не в датчиках, то за отключением котла и ошибкой E16 мог стоять термостат. Дожидаемся, пока температура котла опустится ниже 83 градусов (контрольная планка) – и продуем рестартить наш котёл.

Если и это не помогло, то лезем в теплообменник – для нормальной работы он должен быть чистым. Поэтому прочищаем обменник – или вообще заменяем.

Банальной, но распространённой причиной ошибки E16 становится отсутствие циркуляции воды в системе. Убедитесь, что насос нормально работает, краны открыты, а фильтр не забит грязью.

Кроме того, к появлению этой проблемы могут приводить неполадки в работе 3-ходового клапана. Проблема может возникнуть, если он не перешёл из одного положения в другое.

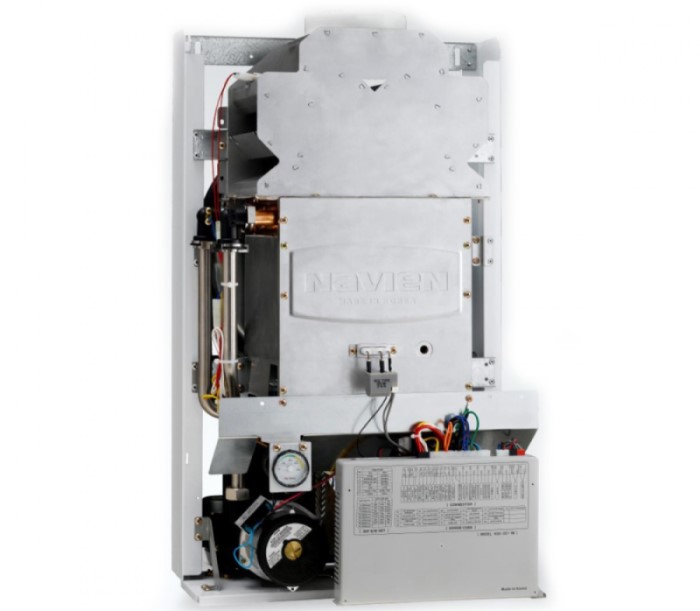

E18 – срабатывание датчика дымоудаления (актуально для котлов Ace Atmo)

Первая, наиболее вероятная причина – выход из строя самого датчика.

Однако сначала стоит проверить работоспособность всей системы дымоудаления. Мешать работе может как банальный засор, так и ошибки при проектировании.

Вызвать 18-ю ошибку может и срабатывание NYC-датчика, если последний перегревается. Дайте ему время охладиться – и рестартуйте котёл.

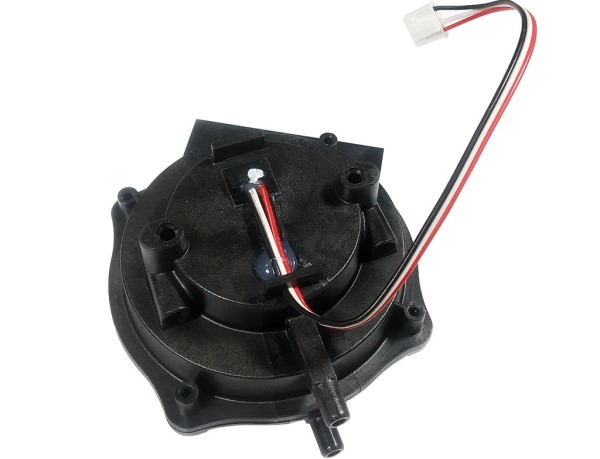

E27 – КЗ либо обрыв цепи на APS-датчике (актуально для котлов Ace, Deluxe Coaxial)

Первое, что нужно сделать при появлении 27-й ошибки – проверить, насколько плотно подключён к плате управления датчик давления воздуха.

Прозвоните мультиметром цепь, объединяющую APS-датчик и плату. Если здесь выявлены неполадки, то их причина почти наверняка кроется в датчике – замените его.

Привести к ошибке E27 в котлах Navien может также выход из строя датчика Холла (под замену) или платы управления (ремонт либо замена).

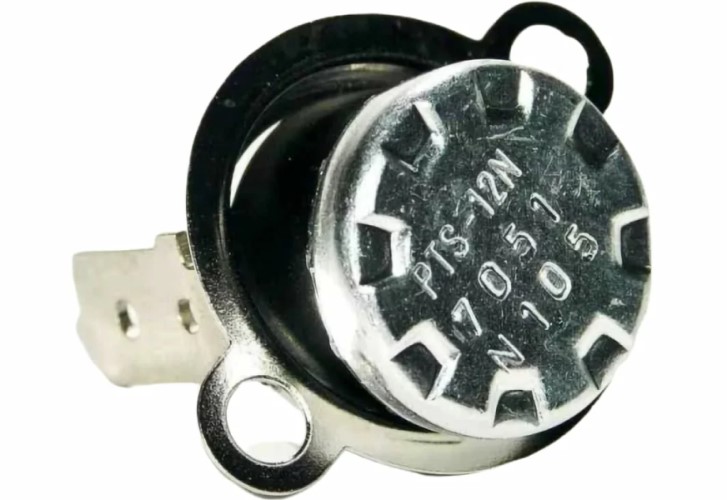

E46 – неправильная работа датчика перегрева первичного теплообменника

Первое действие – отключаем котёл и даём остыть. Если после повторного пуска котла ошибка исчезла, то вмешательств не требуется. Просто имеем в виду, что перегрев возможен.

Если же температура воды в системе меньше 60 градусов, а система сигнализирует о перегреве теплообменника, то нужно прозвонить всю цепь от датчика до котла.

Особое внимание уделяем сопротивлению – при комнатной температуре оно должно составлять не более 30 Ом. Если реальный замер отклоняется от этого норматива, то меняем датчик.

Это наиболее часто встречающиеся коды ошибок газовых котлов Navien – другие проблемы возможны, но с гораздо меньшей вероятностью. Да и вышеприведённые ошибки могут возникнуть только в исключительных случаях – конструктивно и технологически котлы Навьен проработаны очень тщательно. В то же время, разумеется, не лишним будем знать, что и по какому поводу может выдать ваш котёл. Но помните: любые хоть немного серьёзные вмешательства в конструкцию и работу газового оборудования обязательно нужно доверять профильным специалистам!
