Источники ионизирующего излучения
Рентгены, компьютерные томографы, панорамные аппараты — источники ионизирующего излучения — оборудование, которое есть сегодня в каждой стоматологической клинике.
Учитывая тот факт, что стоматологии располагаются как в нежилых, так и жилых помещениях, вопросов о правильном размещении рентген-оборудования множество.
Для их грамотного разрешения для начала стоит изучить раздел 5 СанПиН 2.1.3.2630-10 «Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность», затем выбрать рентген-аппараты, помещение, в котором они будут располагаться (площадь этого помещения должна соответствовать требованиям СанПин!), получить лицензию на их размещение и, наконец, начать работать.
Получение лицензии
Этот шаг станет возможен после того как вы зарегистрируете медицинское учреждение в налоговой инспекции как юридическое лицо.
После этого понадобится получить результаты санитарно-эпидемиологических экспертиз, исследований и оценок выполнения работ с аппаратами ионизирующего излучения и технологический проект на рентгеновский кабинет, согласованный с ГОРРО — городским рентгенорадиологическим отделением.
Далее — ремонт помещения и установка оборудования.
Важно помнить! Гарантия получения лицензии — правильный выбор рентгенологического оборудования и помещения для его размещения.
Рентген-аппараты для рентген-кабинета
Для отдельного рентгенологического кабинета можно смело купить панорамный аппарат, томограф, конусно-лучевой компьютерный томограф, аппарат дентальный с обычной пленкой без усиливающего экрана.
Если же есть необходимость открыть стоматологический кабинет в жилом доме или прилегающем к нему помещении, можно купить рентгеновский аппарат для прицельных снимков с цифровым приемником изображения, для которого не требуется фотолабораторная обработка. Он имеет нагрузку до 40 (мА х мин.) в неделю. Речь идет о портативных рентгенологических аппаратах, внешне напоминающих обычный фотоаппарат.
Таким образом, вывод прост: в рентгеновском кабинете, находящемся в нежилом помещении, можно размещать нецифровой аппарат, а цифровой — в жилом или прилегающем к жилому.
Если же есть необходимость в одном кабинете разместить несколько рентгеновских дентальных аппаратов, следует помнить: на каждый аппарат необходимо выделить не менее 4 м2 площади.
Аппарат рентгеновский диагностический
Рентгеновская диагностика в данном этапе развития медицины стоит на первом месте среди эффективности методов исследования различных хронических заболеваний, сложности переломов, вывихов и выявления новообразований. Частные клиники в большей мере стараются приобрести передвижной рентгеновский аппарат, по его конструкции он компактнее других и можно свободно управлять и перемещать по помещению. Сейчас можно найти большой ассортимент передвижных рентгеновских агрегатов от многих марок производителей. Но конечно, все они отличаются сроком эксплуатации, эффективностью и качеством своей работы. Кроме передвижных аппаратов ещё есть:
· стационарные;
· переносные;
· панорамные;
· портативные;
· сенсорные.
Для рентгеновского аппарата в клиниках чаще всего по нормам стандартов оборудуют специальное помещение, в точности это 2-3 кабинета вместе соединённых, для самого агрегата, для комнаты хранения плёнок и других предметов, а также для работы доктора и медсестры, где они и описывают полученные снимки.
Рентгенологическое оборудование — виды и размещение
Современная действительность — это стоматологическое рентгенологические цифровые и пленочные дентальные аппараты. У всех есть преимущества и особенности.
Выбирая рентген для работы, внимательно изучите его технические характеристики. Только в этом случае вам удастся купить дентальный рентген-аппарат, отвечающий вашим представлениям.
Рассмотрим несколько моделей детальных рентгенов нового поколения и способы их размещения.
FONA X70
FONA X70 — высокочастотный интраоральный настенный дентальный рентген с принадлежностями для классической рентгенографии итальянского производства.
FONA X70 работает с классическими рентгеновскими пленками и приемными датчиками цифрового изображения. Цена FONA X70 вполне приемлема, особенно если рассматривать покупку у проверенных дилеров. Выгодно купить настенный дентальный рентген FONA X70 вы всегда можете в интернет-магазине «Регион Медторг».
FONA XDC
Другой рентген дентальный того же производителя — FONA XDC — инновационная в стоматологии — рентгенографическая установка, закрепить которую можно стене и мобильной стойке. FONA XDC гарантирует рентгеновские снимки самого высокого качества. т Высокочастотный дентальный рентген работает с применением как приемников цифровых изображений высокого разрешения (радиовизиография), так и мелкозернистых пленок.
FONA XDС — рентген-аппарат, зафиксировать который вы можете на мобильной стойке, прибор работает с применением цифровых приемных устройств высокого разрешения, а также с мелкозернистыми пленками.
Дентальные рентгеновские аппараты FONA следует располагать в отдельном рентгеновском кабинете. Помните об этом, когда утвердитесь в решении купить дентальный рентген FONA или другой, обладающий такими же характеристиками.
Что представляет собой дентальный рентгеновский аппарат
Классификация дентальных рентгеновских аппаратов
Оборудование, предназначенное для проведения рентгеновского исследования в стоматологической практике, классифицируется по нескольким критериям:
- Стационарная и портативная аппаратура. Стационарные дентальные рентгеновские аппараты представляют собой оборудование с настенным креплением или установленное на специальной мобильной стойке. Конструкционные особенности в обоих случаях позволяют управлять положением объектива так, чтобы снимок мог быть сделан с любого ракурса. Портативные аппараты — это компактные переносные устройства, напоминающие фотокамеру. Могут использоваться в любых условиях, в том числе, в стоматологических кабинетах с небольшой площадью, где установка стационарного рентгенографического оборудования не представляется возможной.
- По типу регистрации. Дентальные рентгеновские аппараты могут использовать пленочную систему или визиограф для получения изображения. Пленочное оборудование требует его размещения в отдельном помещении, так как создает высокий уровень лучевой нагрузки. Кроме того, обработка пленки занимает достаточно много времени, что ограничивает спектр применения пленочных аппаратов.
Цифровая рентгеновская техника — визиографы — обеспечивает мгновенное получение изображения, и может устанавливаться непосредственно в стоматологическом кабинете, так как не создает опасной лучевой нагрузки на врача или пациента.
Некоторые модели дентальных рентгеновских аппаратов оснащены модификатором, который позволяет менять тип регистрации изображения с пленочного на цифровой и наоборот. Особенности выбора
При выборе дентального рентгеновского аппарата необходимо учитывать, что он создает достаточно высокие нагрузки на электрическую сеть. Поэтому следует комплектовать его системами стабилизации напряжения, которые не только обеспечивают полноценную работу аппарата, но и продлевают срок его эксплуатации, предупреждая выход из строя ряда комплектующих.
Также выбор среди дополнительного оборудования и аксессуаров (креплений, мобильных стоек, стабилизаторов и пр.) рекомендуется делать в рамках продукции одного производителя. Это является надежной гарантией полной совместимости всех компонентов и сохранения функциональности рентгеновского аппарата.
Цифровые портативные рентген-аппараты
Цифровые аппараты, цена которых заметно выше, все же считаются выгодным вложением средств, так как имеют очень много преимуществ: высочайшее качество снимков, отсутствие необходимости в дополнительной технике для обработки, получения результатов и, конечно, отдельный огромный плюс — минимальная доза облучения. В 3 раза ниже (!), чем у пленочных рентгенов.
Дополнительные бонусы от цифрового оборудования: высочайшая скорость получения снимков, передачи данных, простая обработка любой информации на компьютере и ее хранение.
Решение купить портативный рентген-аппарат избавит вас от задачи найти нежилое помещение для стоматологической клиники.
Портативный рентген безупречен при обследовании детей, взрослых, лежачих больных. Легкий, мобильный, он многократно облегчит работу стоматолога. Ведь пациент по отношению к аппарату всегда сможет расположиться максимально удобно, сделать снимки получится под любым углом, при необходимости закрепив аппарат на штативе.
Лучшие портативные аппараты
Rextar X
Rextar X — портативный аппарат №1 — делает снимки максимально высокого качества, при этом сохраняет высочайшую четкость изображения, прекрасно отображает дополнительные каналы, апикальную зону, обеспечивая идеальную диагностику.
Решив купить портативный дентальный рентген Rextar X, вы обеспечите пациентам полноценную диагностику за считанные секунды, а себе — уверенность в каждом рабочем дне.
PROX
PROX — портативный дентальный рентген с высоким разрешением снимков. Легкий, компактный, PROX позволит работать с фотопленкой и цифровыми радиовизиографами.
Gendex GXS-700
Высокотехнологичный стоматологический интраоральный визиограф Gendex GXS-700 — аппарат нового поколения. Этот рентген оснащен уникальной сенсорной технологией, но основное его преимущество — четкие изображения и точная передача самых мелких деталей.
Важно помнить! В жилом помещении разрешается размещать следующие виды оборудования ионизирующего излучения: портативные рентгенологические дентальные аппараты и рентгеновские аппараты для прицельных снимков с цифровым приемником изображения, не требующих обработки в фотолаборатории, с рабочей нагрузкой до 40 (мА х мин.) в неделю.
Принцип действия аппарата
Аппарат рентгенодиагностический имеет следующий механизм работы. Рентгеновское излучение, проходя через область исследования, попадает на входную часть экрана и провоцирует его свечение. Фотокатод порождает электроды, которые благодаря влиянию электрического поля переходят на выходной малый экран. В этой части оборудования электрическое изображение преобразуется в световое.
В основу яркости рентгеновского изображения положено два аспекта. Это повышение светового потока на малом экране за счет возрастающего напряжения в промежутке между большим и малым табло и электронно-оптическое уменьшение снимка. В результате этого процесса свечение экрана усиливается в 7000 раз, а коэффициент уменьшения становится равным показателю в 10-14 единиц.
Благодаря электронно-оптическому увеличению, можно различить элементы размером до 0,5 мм. На диаметр увеличения влияет марка оборудования. Чем больше его размер, тем дороже стоит прибор.
Панорамное рентген-оборудование — какое выбрать и как разместить
Ортопантомограф
Этот рентгеновский аппарат для панорамного снимка можно размещать только в рентген-кабинете, расположенном в нежилом помещении. При этом, согласно СанПиН 2.6.1.1192-03, площадь помещения должна быть не менее 8 м2. Еще 8 м2 потребуются, если вы выберете нецифровой аппарат, и еще 6м2, если на рабочем месте персонала будут отсутствовать стационарные средства защиты и придется оборудовать комнату управления.
Если вы решите купить цифровой панорамный дентальный аппарат, разместить его будет возможно в помещении жилого дома.
Pax-i — ортопантомограф от Vatech
Инновационный цифровой панорамный дентальный аппарат Pax-i от Vatech (Ю.Корея) удовлетворит самым строгим требованиям.
Простой в использовании и доступный по цене Pax-i оснащен несколькими режимами съемки, цефалометрической приставкой, удобным интерфейсом, всегда гарантирует хорошее качество снимков.
Если вы решите купить ортопантомограф Pax-i Vatech, разместить его будет необходимо в нежилом помещении, строго соблюдая правила оборудования рентгенологического кабинета, подробно о которых мы поговорим чуть позже.
Если же ваша задача — получать идеальные четкие изображения, лучше купить томограф. Такой аппарат выдает послойное сканирование в полном объеме в трехмерном изображении. Томограф гарантирует очень качественную диагностику, которая помогает максимально точно планировать лечение.
Учитывая плюсы томографа, выгодным приобретением станет цифровой панорамный рентгенаппарат с функцией томографа.
Цифровые панорамные рентгеновские аппараты с функцией томографа
Начнем с лучших — PaX-i3D (10х8.5), PaX-i3D SC FOV (10х8.5) и PaX-i3D (17×15см) от Vatech (Ю.Корея).
Аппарат панорамный рентгеновский с функцией томографии всегда гарантирует максимально четкие, с высоким разрешением изображения, позволяющие без труда увидеть мельчайшие детали.
Быстро и недорого купить PaX-i3D вы можете в интернет-магазине «Регион Медторг».
Компьютерный томограф
На сегодняшний день компьютерная томография — самый эффективный метод рентгенологического обследования. Уже через 20 секунд вы получаете объемное изображение в трех плоскостях. Качество снимков и скорость работы, безусловно, отражены на стоимости аппарата. Цена компьютерного томографа впечатляет, но результат работы и быстрая окупаемость такого оборудования впечатляют еще больше.
Если решите купить компьютерный томограф — обращайтесь в интернет-магазин «Регион Медторг». Специалисты компании проконсультируют по любому вопросу, помогут оформить заказ и доставку. Кроме того, на сайте https://region-medtorg.ru/ всегда проходят акции и сохраняются гибкие цены на гарантированно качественное стоматологическое оборудование от ведущих производителей с мировым именем.
Единственное, о чем вам придется позаботиться — оборудовать для компьютерного томографа специально спроектированный рентген-кабинет, что, впрочем придется сделать и в случае с размещением аппарата КЛКТ (конусно-лучевой компьютерной томографии).
Рентген Rextar X высокочастотный портативный дентальный аппарат
Rextar X — высокочастотный портативный дентальный рентген | POSDION (Ю. Корея)
Преимущества:
1. Компактный и легкий.
Удобно делать снимок одной рукой Вес: 1.6 кг, самый легкий из всех существующих портативных аппаратов, рука не устает, остутствуют дополнительные вибрации
2. Автоматическая (программируемая) и ручная настройка времени экспозиции
Интеллектуальная система контроля времени экспозиции, позволяет запоминать нужные настройки времени экспозиции для обеспечения оптимальной контрастности и яркости снимка, а также получить быстрый доступ к запрограммированным настройкам.
3. Рентгеновская трубка: Toshiba D-041. Напряжение в трубке: 70kV/2mA Более высокие технические характеристики по сравнению с конкурентами, при напряжении 70 кВ рентгеновские лучи лучше проникают в ткани, на датчик попадает больше информации. Наличие патента (оборудование запатентовано)
4. Фокальное пятно: 0.4 мм
На качество изображения влияет размер фокального пятна, а также угол расхождения лучей, чем они меньше, тем лучше изображение, сфокусированнее. У рентген-аппарата Rextar фокальное пятно равно 0.4 мм, а угол расхождения лучей 12 градусов. Отличительной особенностью данного аппарата является дополнительная защита от радиации: во время использования аппарата Rextar нет необходимости применять отдельный защитный щит для обратного рассеивания, так как в корпусе аппарата уже предусмотрена двойная защита из свинцовых пластин. Такая надёжная защита обеспечивает полную безопасность от рассеиваемой радиации.
5. Повышенная безопасность.
Отличительной особенностью данного рентген аппарата является дополнительная защита от радиации: во время использования рентген аппарата Rextar нет необходимости применять отдельный защитный щит для обратного рассеивания, так как в корпусе аппарата уже предусмотрена двойная защита из свинцовых пластин. Такая надёжная защита обеспечивает полную безопасность от рассеиваемой радиации.
Аппарат может работать со всеми видами приемников: цифровой сенсор, дентальная плёнка или фосфорная пластина. Во всех случаях вы получите превосходное изображение.
Дозы получаемые при работе с аппаратом Rextar: — При максимальном использовании При времени экспозиции в 1,3 секунды и 60 -ти снимков в день (примерно 15600 снимков/год) = за 1 год оператор получит 3,988 миллиЗивертов в год (допустимая доза по нормам для персонала группы «Б» 5,0 миллиЗивертов) — При реальном использовании При времени экспозиции в 0,2 секунды и 10 снимков в день (примерно 2500 снимков/год) = за 1 год оператор получит 0,04 милиЗивертов (или 40 мкЗивертов)
Для сравнения:
- трансатлантический перелет добавит вам 0,07 милиЗивертов (70 микроЗивертов)
- Полет из Москвы во Владивосток — 0,03 милизиверта (30 мкЗв)
- Примерные дозы радиации, получаемые от общего радиационного фона в таких странах как США (6,2 милизиверта), в Великобретании (2,7 милизиверта), Корея (1,6 милизиверта) = Существенно больше, чем рассеянная радиация, которая получается при использовании аппарата Рекстар.
- Средний радиационный фон по Москве 0,09-0,20 мкЗв/час (9-20 мкР/час)
- Средний радиационный фон в Московском метрополитене 0,14-0,37 мкЗв/час (14-37 мкР/час)
- Безопасный уровень радиационного фона до 30 мкР/час
Разрешенная допустимая доза в соответствии с СанПиН 2.6.1-1192-03: Для персонала группы А 20 мЗв в год Для персонала группы Б 5 мЗв в год Для населения 1 мЗв в год *1 мЗв = 1000 мкЗв
Конусно-лучевая компьютерная томография
Этот вид рентгенологического метода исследования еще называют 3D КТ — сканирование происходит в разных плоскостях, создавая эффект трехмерного изображения.
КЛКТ — надежный, очень информативный метод исследования. Его часто называют золотым стандартом диагностики, так как с помощью КЛКТ стоматолог может видеть кариес в межзубном пространстве, под пломбой, может определить толщину десневой кости, плотность прилегания реставрации к тканям зуба, рассмотреть строение корней.
Эти и другие преимущества отразились на цене томографа. Но даже учитывая этот не всегда простой аспект, дентальный аппарат с обычной пленкой не выдерживает конкуренции. Тем более что относительная дешевизна последнего вида рентген-аппарата достаточно обманчива. Приемлемая стоимость порадует только на момент покупки, а далее последует неизбежная статья постоянных расходов — пленка, реактивы, проявочная машина, обязательное наличие фотолаборатории, для которой понадобится нежилое помещение, так как в жилом ее размещать строго запрещено. Ну и антибонус — плоское изображение.
Рентген дентальный — какой выбрать и где купить
Купить рентгеновский дентальный аппарат просто, если вы четко представляете, где будет располагаться клиника — в жилом или нежилом помещении.
Далее, как правило, интересует цена аппарата.
Исходя из сегодняшних реалий на пике популярности цифровое рентгенологическое оборудование. Практически любой цифровой аппарат гарантирует четкость снимков, скорость работы, полную безопасность, при этом максимальную эффективность, возможность размещения в жилых помещениях — что крайне важно — и простоту обслуживания.
Купить дентальный рентген хорошего качества по доступной цене всегда можно в интернет-магазине «Регион Медторг». Здесь представлен широкий ассортимент лучшего цифрового оборудования и расходных материалов для стоматологии, действует система скидок и выгодных предложений по разным линейкам товаров от производителей с мировым именем.
Зачем делать рентген зубов ребенка?
Для адекватной диагностики болезней ротовой полости детей и подростков врачу необходимо обладать как можно большей информацией. Такую информацию может дать рентген молочных зубов ребенка. Более 50% зуба скрыто, и стоматолог просто не видит некоторые участки, где могут происходить патологические процессы. В этих случаях на помощь врачу приходит рентген.
Снимок молочных зубов ребенка покажет, есть ли кариес между зубами, не изменены ли корни зубов, как расположены зачатки постоянных зубов. Так стоматолог может предположить сроки выпадения молочных зубов и выявить наличие ретинированных или искривленных зачатков. Такая ранняя диагностика позволяет распознать вероятное искривление прикуса и предотвратить его. На этой стадии исправить прикус гораздо проще, к тому же есть вероятность избежать в будущем ношения брекетов.
Министерство здравоохранения выработало сроки обследования, а также правила безопасности, при которых излишней радиации не будет подвергаться ни пациент, ни персонал клиники. Согласно его рекомендациям, детям следует делать рентген детских зубов один раз в два года, а после прорезывания постоянных зубов — раз в 1,5 — 3 года.
В обязательном порядке снимок делается перед протезированием, коррекцией прикуса, имплантацией и любой хирургической манипуляцией.
Каталог
Количество предварительно настроенных анатомических программ
143 см — с коротким удлинителем (30 см)
173 см — со средним удлинителем (60 см)
193 см — с длинным удлинителем (80 см)
213 см — с экстра длинным удлинителем (100 см)
133 см — с коротким удлинителем (30 см)
163 см — со средним удлинителем (60 см)
183 см — с длинным удлинителем (80 см)
203 см — с экстра длинным удлинителем (100 см)
Источник
Обзор рентген-аппаратов для прицельных снимков
Стоматологическое оборудование высокого качества — гарантия успешной работы стоматолога. Инновационные рентгенодиагностические аппараты — визитная карточка тех, кто хочет работать быстро, просто и максимально эффективно.
Рентген-аппарат в стоматологии
Стоматологический дентальный рентген-аппарат незаменим для успешной диагностики заболеваний зубочелюстной системы.
К современным рентген-аппаратам можно приобрести визиограф — датчик, который принимает излучение, исходящее от рентген-аппарата, обрабатывает эту информацию и передает на монитор компьютера или ноутбука.
Рентген-аппарат совместно с визиографом обеспечивают:
- минимальные дозы радиации — никак не отражающиеся на здоровье,
- идеальное четкое изображение — моментально появляющееся на экране компьютера,
- отсутствие необходимости использовать химические реактивы для четкости снимка,
- возможность быстро настроить аппарат для работы,
- легкую смену настроек.
Современные рентген-аппараты выгодно отличаются от предшественников следующими преимуществами:
- не требуют обустройства рентген-лаборатории;
- избавляют от регулярных затрат на вспомогательные материалы;
- ускоряют процесс получения снимков благодаря чувствительности датчика, в разы (!) снижая дозу облучения пациента.
Аппараты и установки для рентгенографии в стоматологии
Лучшие и самые удобные для работы рентгены на сегодняшний день — это портативные стоматологические аппараты от компаний Poskom, DigiMed (Ю.Корея) и SwiDella (Китай), а также FONA (Италия) — настенная или мобильная рентген-установка на стойке.
Каждая модель — образец инновационного подхода к разработке и выпуску стоматологического оборудования, отвечающего мировым стандартам качества.
Простота, безопасность и удобство применения — очевидные достоинства портативных рентгенов Poskom, DigiMed, FONA XDG, SwiDella, гарантированно повышающих качество работы специалиста.
Самые популярные модели прицельных рентгенов
Rextar
Стоматологический рентгеновский аппарат Rextar — Х (RT-1010 / Rextar LCD) южнокорейского бренда Poskom — это модель портативного высокочастотного прибора.
Высокоточный эргономичный Rextar — Х всегда гарантирует:
- идеальное качество изображения за счет генерируемого излучения;
- идеальную защиту от радиактивного излучения (пусть и в минимальных дозах) благодаря свинцовым пластинам, из которых изготовлен корпус прибора;
- отсутствие необходимости использовать дополнительную защиту;
- возможность делать снимки с учетом корректной экспозиции;
- яркое освещение — наличие LED-дисплея значительно облегчает рабочий процесс;
- возможность работать, одновременно держа в руках прибор, так как вес и размер аппарата минимальны — а это значит, что у стоматолога не будет необходимости в ассистенте.
Легкий, высокоточный, удобный и безопасный рентген-аппарат Rextar — Х, который, кроме всего прочего, может быть оснащен штативом и пультом управления.
Rextar — одна из самых практичных и удобных современных моделей портативных рентген-аппаратов для стоматологии!
Прицельные снимки зубов с помощью Rextar — Х отличаются самым высоким разрешением, что всегда способствует точному результату и благоприятному исходу лечения.
Вывод очевиден: дентальный рентген с помощью Rextar — Х — самый надежный способ быстро и качественно провести диагностику зубов и полости рта.
Сколько стоит Rextar — Х
Цена Rextar — Х немного отличается от цен на другие модели портативных рентген-аппаратов. И естественно, возникает вопрос: стоит ли переплачивать?
Если вы хотите купить рентген-аппарат для ежедневного использования, при этом ожидаете 100%-ю отдачу: надежность, скорость работы, высокое качество панорамных снимков, гарантированный срок службы и наличие других объективных преимуществ современного высококачественного рентген-аппарата, то вряд ли вас смутит цена, окупаемая работой прибора в считанные месяцы.
Как быстро и качественно сделать прицельный снимок зуба с помощью других рентген-аппаратов, сколько они стоят и какой рентгенодиагностический прибор в стоматологии следует за Rextar — Х?
PROX — портативный рентген-аппарат от компании DigiMed (Корея), высокотехничный, компактный, эргономичный.
Рентген-аппарат PROX предназначен для работы дантистов и зубных техников как экстраоральный источник рентгеновского излучения. PROX обеспечивает отличную диагностику и получение рентгеновских снимков как с помощью интраоральных приемников изображения, так и с помощью пленки. PROX применяется при диагностике взрослых и детей.
К достоинствам PROX также относятся малый вес и размер, дополняемость штативом, настенным плечом и пультом управления.
FONA XDG, X70, XDC
Итальянские рентгеновские аппараты FONA — еще одна серия высокотехнологичного оборудования для стоматологии, благодаря которым получаются прицельные снимки, удовлетворяющие довольно-таки строгому подходу специалистов к качеству.
Дентальный рентген с помощью FONA XDG — аппарата, располагающегося на стене или на стойке — подразумевает использование не только приемников цифровых картинок с высоким разрешением, но и мелкозернистых пленок.
FONA X70 и FONA XDС — классические рентген-аппараты — предназначенные для разрешения всегда актуальных вопросов в стоматологии. Работают с обычными рентгеновскими пленками и цифровыми датчиками. Рентгены FONA бывают настенными и на стойке.
Сравнительная таблица характеристик рентген-аппаратов
| Генератор | Постоянный ток |
| Фокальная точка | 0.4 (IEC 336/1997) |
| Напряжение трубки | 60/70 кВ (с возможностью выбора) |
| Сила тока трубки | 7 mA |
| Линейное напряжение | 100/230 В, 50/60 Гц |
| Расстояние фокус-кожа | Стандарт 20 см (дополнительно 30 см) |
| Время воздействия | 0,01-3,2 с |
| Программы размера тела пациента | Взрослый, ребенок |
| 9 | |
| Предварительно настроенные программы датчика | Пленка, фосфорная пластина, датчик |
| Полезная длина – с SSD 20 см |
| Модель | FONA XDG | FONA XDC | FONA X70 | Rextar X | Xelium Ultra | PROX |
| Бренд | Fona s.r.l. (Италия) | Fona s.r.l. (Италия) | Fona s.r.l. (Италия) | Poskom (Южная Корея) | DigiMed (Ю.Корея) | Swidella (Китай) |
| Фокальное пятно | 0.4 | 0.4 | 0.8 | 0.4 | 0.8 | 0.8 |
| Напряжение в трубке (кВ) | 70 | 60/70 | 70 | 70 | 60 | 60 |
| Время воздействия (сек.) | 0,21-11,2 | 0,01-3,2 | 0,06-3,2 | 0,01-1,30 | 0,01-1,6 | 0,01-2 |
Какой рентген-аппарат купить — настенный, на стойке или портативный — вопрос, не требующий долгих размышлений.
Скорость и качество жизни неизбежно диктуют скорость и качество работы. Повышенный спрос на портативные рентген-аппараты, идеально обеспечивающие скорость и качество работы стоматолога — реальное тому подтверждение.
Особым спросом пользуется стоматологический портативный рентген-аппарат Rextar — Х — инновационная разработка для тех, кто ценит время и вложенные средства.
Компактный, удобный и легкий Rextar активно применяется в хирургии, имплантологии, эндодонтии.
Купить портативный рентгенодиагностический аппарат просто, если довериться настоящим профессионалам.
Лучшие стоматологические рентген-аппараты от ведущих компаний лучшего стоматологического оборудования в интернет-магазине «Дентал Маркет» — всегда к вашим услугам!
В интернет-магазине «Дентал Маркет» вы всегда сможете выгодно купить рентген-аппараты, соответствующие мировым стандартам качества.
С «Дентал Маркет» сотрудничать и развиваться выгодно!
Источник

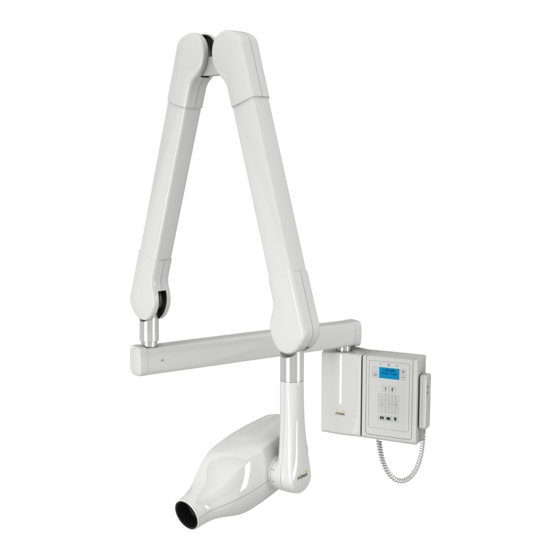

FONA X70 — интраоральный настенный рентгеновский аппарат | FONA Dental s.r.o. (Словакия)
В наличии – осталась одна штука!
Бренд: FONA Dental s.r.o. (Италия)
Производство Италия
Скидка 42%!
Количество акционных товаров ограничено
р.
дн.
Доставка до адреса
р.
дн.
Если вас не устраивают стоимость или сроки доставки, свяжитесь с нами, подберем для вас оптимальный вариант. Сроки и стоимость доставки зависят от фактического наличия товара и не являются публичной офертой.
Ответим на вопросы, расскажем о товаре и поможем с выбором
Описание FONA X70 — интраоральный настенный рентгеновский аппарат | FONA Dental s.r.o. (Словакия)
Совместим со всеми визиографами.
FONA X70 представляет собой оборудование для классической рентгенографии зубов, сконструированное для удовлетворения наиболее насущных потребностей стоматологии, как с использованием классических рентгеновских пленок, так и с использованием приемных датчиков цифрового изображения (радиовизиография).
Главной особенностью данной системы является значительная мощность, получаемая благодаря объединению пикового анодного напряжения в 70 кВ и анодного тока в 7 мА с широким диапазоном значений времени экспозиции – от 60 мс до 3,2 с. Проникающая способность луча при пиковом анодном напряжении позволяет получать четкие снимки с хорошей радиографической контрастностью для отличного восприятия деталей. Микропроцессор таймера гарантирует необходимое потемнение пленки в широком диапазоне эксплуатационных условий день за днем, год за годом – высокий уровень диагностики в течение продолжительного времени.
Источник
FONA X70 — интраоральный мобильный рентгеновский аппарат | FONA Dental s.r.o. (Словакия)
В наличии – осталась одна штука!
Бренд: FONA Dental s.r.o. (Италия)
Производство Италия
Скидка 27%!
Количество акционных товаров ограничено
р.
дн.
Доставка до адреса
р.
дн.
Если вас не устраивают стоимость или сроки доставки, свяжитесь с нами, подберем для вас оптимальный вариант. Сроки и стоимость доставки зависят от фактического наличия товара и не являются публичной офертой.
Ответим на вопросы, расскажем о товаре и поможем с выбором
Описание FONA X70 — интраоральный мобильный рентгеновский аппарат | FONA Dental s.r.o. (Словакия)
Совместим со всеми визиографами.
FONA X70 представляет собой оборудование для классической рентгенографии зубов, сконструированное для удовлетворения наиболее насущных потребностей стоматологии, как с использованием классических рентгеновских пленок, так и с использованием приемных датчиков цифрового изображения (радиовизиография).
Главной особенностью данной системы является значительная мощность, получаемая благодаря объединению пикового анодного напряжения в 70 кВ и анодного тока в 7 мА с широким диапазоном значений времени экспозиции – от 60 мс до 3,2 с. Проникающая способность луча при пиковом анодном напряжении позволяет получать четкие снимки с хорошей радиографической контрастностью для отличного восприятия деталей. Микропроцессор таймера гарантирует необходимое потемнение пленки в широком диапазоне эксплуатационных условий день за днем, год за годом – высокий уровень диагностики в течение продолжительного времени.
Источник
-
#1
Уважаемые, нужен Ваш совет. Заказал новую печь Unox XFT 135 Ariana из Москвы ( находимся на Сахалине). После установки и запуска на дисплее вышла ошибка A02 (на других моделях AF02) (неисправность термостата безопасности), хотя печь абсолютно новая. Прочитав инструкцию по устранению указанной неполадки пришел к выводу, что скорее всего, раз уж печь новая, термостат не правильно подключён. Подскажите где он находится или как выглядит. Разобрал заднюю часть панели, но боюсь ошибиться.
Если есть у кого другие мысли по этому поводу просьба поделиться.
Спасибо
-
100,7 KB · Просмотры: 411
-
#2
Сбросить ошибку пробовал? Держишь нажатой кнопку Р 6 сек, отпускаешь и кратковременно еще раз нажимаешь. А термостат безопасности скорее всего на плате мощности.
-
#3
А что говорят те, у кого купили эту печку? Она же на гарантии
-
#4
Уважаемые, нужен Ваш совет. Заказал новую печь Unox XFT 135 Ariana из Москвы ( находимся на Сахалине). После установки и запуска на дисплее вышла ошибка A02 (на других моделях AF02) (неисправность термостата безопасности), хотя печь абсолютно новая. Прочитав инструкцию по устранению указанной неполадки пришел к выводу, что скорее всего, раз уж печь новая, термостат не правильно подключён. Подскажите где он находится или как выглядит. Разобрал заднюю часть панели, но боюсь ошибиться.
Если есть у кого другие мысли по этому поводу просьба поделиться.
Спасибо
На Сахалине еще остались места , где 110 Вольт ? )
-
#5
Причем тут 110вольт? Он же на 220 вроде бы. А 110 вольт на караблях есть до сих пор, две фазы по 110 берете и получаете 220
-
#6
Причем тут 110вольт? Он же на 220 вроде бы. А 110 вольт на караблях есть до сих пор, две фазы по 110 берете и получаете 220
Он то да ( на 220 вольт ) , но в тех местах = Сахалин , Камчатка , еще с советских времен есть места , где 110 вольт , как раньше в электробритвах было .
-
#7
Уважаемые, нужен Ваш совет. Заказал новую печь Unox XFT 135 Ariana из Москвы ( находимся на Сахалине). После установки и запуска на дисплее вышла ошибка A02 (на других моделях AF02) (неисправность термостата безопасности), хотя печь абсолютно новая. Прочитав инструкцию по устранению указанной неполадки пришел к выводу, что скорее всего, раз уж печь новая, термостат не правильно подключён. Подскажите где он находится или как выглядит. Разобрал заднюю часть панели, но боюсь ошибиться.
Если есть у кого другие мысли по этому поводу просьба поделиться.
Спасибо
С Юноксом данной модели встречаться не приходилось, но на других термостата как такового нет. В камере стоят два одинаковых датчика, по одному из которых контроллер определяет аварийное превышение температуры. На правой боковой стенке внизу есть пластмассовая вставка со шторкой. Под ней кнопка и разъём RJ45. Если всё так и есть, то алгоритм сброса таков: включаем печь. Как только на индикаторе высветилась ошибка, ничего больше не трогая сдвигаем вверх шторку и нажимаем кнопку на время более шести секунд. Затем нажимаем кнопку «Р» на панели для сброса показаний индикатора. Далее опробуем печь на работоспособность. Если не получилось, делаем всё вышеперечисленное ещё раз, но по окончании обесточиваем печь на время не менее двадцати секунд. Да, и обследуйте сами датчики визуально на предмет повреждений.
-
#8
Попадалась (пару раз) мне с новья печурка с защитным термостатом в состоянии «авария по превышению температуры». Нажал кнопку, дальше все как обычно — работают по сей день без проблем. У Унокса, задняя стенка разделена на 2 части. Нижняя малая часть скрывает собой (в зависимости от модели) плату, контакторы, таймер и термостат. На вашей модели не помню как выглядит доступ к кнопке этого термостата, но найти его будет не большой проблемой, если знаете как обычно выглядят такого рода устройства. Если не найдете на внешней стороне доступа к кнопке — снимите верхнюю часть задней стенки и загляните внутрь. Внутри поищите такие устройства:
у некоторых из них, кнопка скрыта под пластиковым или резиновым колпачком.
-
#9
Доброго времени суток. Такая проблема попадалась с Unox XFT 135 Ariana. В нижней части задней стенке посмотрите, должен быть резиновый колпачек. У меня был черного цвета. Под ним кнопка. Нажмите на него и все должно заработать. У меня так и получилось.
-
#10
@easy Вы не подскажете название термостата (самая большая картинка)?
-
#11
@easy Вы не подскажете название термостата (самая большая картинка)?
Это аварийный термостат 3-х фазный , а если в поисковике » забить «код , который на фотографии , можно узнать больше )
-
#12
«Названия» не знаю. Как написано выше — термостат аварийный (или защитный).
-
#13
На одних уноксах кнопка аварийного термостата расположена с правого боку (смотреть ему в лицо) с низу.
На более новых уноксах ошибка A02 или AF02 хоть и расшифровывается как ошибка по аварийному термостату, но сброс ее производится с панели управления удержанием кнопки P 6 сек.
Если по кнопке P ошибка не сбрасывается, то проблема в силовой плате управления. Могли погореть дорожки из-за дуги, зажженной противо-эдс нескольких контакторов, а также электроники (оптопара о четырех ногах, микросхемы), что тянет следом. Мы с такие проблемы решаем. Обращайтесь в лс.
-
#14
На одних уноксах кнопка аварийного термостата расположена с правого боку …
кстати да, попадалась мне как-то печь с аварийным термостатом расположенным между теплоизоляцией духовки и правой стенкой. Модель печи не помню, но она точно была с механическим управлением. Чтоб добраться до этого аварийника, пришлось мою худую руку изогнуть неестественным образом, протискиваясь меж деталей установленных за передней панелью. И это был как раз один из случаев, когда на новой печи аварийник «сработавший».
-
#15
кстати да, попадалась мне как-то печь с аварийным термостатом расположенным между теплоизоляцией духовки и правой стенкой. Модель печи не помню, но она точно была с механическим управлением. Чтоб добраться до этого аварийника, пришлось мою худую руку изогнуть неестественным образом, протискиваясь меж деталей установленных за передней панелью. И это был как раз один из случаев, когда на новой печи аварийник «сработавший».
Аварийки » сработавшие » идут и на УНОКСах и на ПИРОНах ( механика ), это на заводе так делают специально , что бы монтаж не производили простые электрики и прочие «специалисты «.
-
#16
Против этой теории говорит то, что они не все такие, а «через один».
-
#17
Против этой теории говорит то, что они не все такие, а «через один».
![;)]( "Подмигнуть ;)")
Наша страна не входит в состав ЕС ( и таможня работает по разному ) , нам и через один хорошо
-
#18
Аварийки » сработавшие » идут и на УНОКСах и на ПИРОНах ( механика ), это на заводе так делают специально , что бы монтаж не производили простые электрики и прочие «специалисты «.
Или на морозе аппарат побывал
-
#19
Или на морозе аппарат побывал
Я бы добавил от себя : » побывал однозначно » , т.к теплых складов мало у кого есть «. Не модно это , да и не выгодно.
Последнее редактирование: 31 Май 2016
- Manuals
- Brands
- Fona Manuals
- Medical Equipment
- XDC
- Service and instruction manual
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
FONA XDC
Service and Installation Manual
English
Related Manuals for Fona XDC
Summary of Contents for Fona XDC
-
Page 1
FONA XDC Service and Installation Manual English… -
Page 2
Adult build Upper Incisor Upper cuspid/premolar Upper molar Occlusal Premolar crowns Molar crowns Lower Incisor Lower cuspid/premolar Lower molar New since: 04.2014 Manufactured by FONA S.r.l. Via Galileo Galilei 11 — 20090 Assago (MI) Italy 2/48 69 551 70210 1400409… -
Page 3: Table Of Contents
FONA XDC – Service and Installation Manual Table of contents Introduction 3.5.9 Connecting tube-head and PDCU remote 25 3.5.10 Connecting the Hand-Switch Technical data summary 3.5.11 Optional Remote Hand-Switch Dimensions of wall systems 3.5.12 Final set-up System configurations Installation of mobile system Wall mounted systems 3.6.1…
-
Page 4: Introduction
FONA XDC – Service and Installation Manual 1. Introduction Documentation The accompanying documents supplied with the system include the following docu- ments which are integral parts of the product: FONA XDC Operating Instructions • FONA XDC Service and Installation Manual.
-
Page 5: Dimensions Of Wall Systems
FONA XDC – Service and Installation Manual Dimensions of wall systems 83 cm 32 ⅝” 143 cm with S 30 cm support arm 173 cm with M 60 cm support arm 193 cm with L 90 cm support arm 213 cm with XL 100 cm support arm…
-
Page 6: System Configurations
Support arm XL 100 cm 93 190 17400 Description Code Accessories Cone Extension XDC 10 cm (4”) for 30 cm (12”) SSD 91 190 00010 BLD adaptor 2×3 cm, film size 0 91 190 00030 BLD adaptor 3×4 cm, film size 2…
-
Page 7: Mobile System
Mobile stand XDC 93 190 20080 Description Code Accessories Cone Extension XDC 10 cm (4”) for 30 cm (12”) SSD 91 190 00010 BLD adaptor 2×3 cm, film size 0 91 190 00030 BLD adaptor 3×4 cm, film size 2…
-
Page 8: Accessories
FONA XDC – Service and Installation Manual Accessories Code: Code: 91 190 00030 91 190 00040 BLD adaptor 2×3 cm, BLD adaptor 3×4 cm, film size 0 film size 2 Rectangular adult format of 3.2 x 4.4 cm Rectangular pedo format of 2.2 x 3.2 cm (1-1/4”…
-
Page 9: Spare Parts
FONA XDC – Service and Installation Manual Spare parts Code: Code: 93 190 00140 76 190 30002 Board CPU XDC X-ray hand-switch XDC with coiled cord Code: Code: 76 190 30003 76 190 30004 Control panel XDC Power driver board…
-
Page 10: Layout Of Power Driver Unit
FONA XDC – Service and Installation Manual Layout of power driver unit P- C- P F+ F- output for output for high voltage filament supply to tube-head PE protective earth point Filament supply board Trimmer R104 for filament calibration Trimmer R56…
-
Page 11
FONA XDC – Service and Installation Manual Layout of control unit board Control Unit board Flat cable for local connection to PDCU Connector type RJ45 for remote connection to PDCU Jumper for key lock Connector for remote 2-wire X-ray hand… -
Page 12: Unit In The Treatment Room With Hand
Wire for door contact through the opening at bottom of PDCU Wires for external lights through the opening at bottom of PDCU A Kit of 12 m (40’) supply cables for tube-head XDC is optionally available 12/48 69 551 70210…
-
Page 13: Structural Requirements
FONA XDC – Service and Installation Manual Structural Requirements Useful Reach The wall adaptor has to be mounted in a convenient position on the left or right side of the chair or on the back wall (head of the patient). The useful reach depends on the length of support arm and cone mounted (source skin distance, SSD).
-
Page 14: Electrical Connections
FONA XDC – Service and Installation Manual Electrical connections 3.3.1 Common bolt for earth connection and bonding Lock-washer Bond Lock-washer Bond Metal body Earth provision The earth provision is blocked in place first and blocked in place with lock- •…
-
Page 15: Wiring The Unit With Local Control
FONA XDC – Service and Installation Manual 3.3.3 Wiring the unit with local control It is here considered the case in which the power driver and control unit module (PDCU) is mounted close to the wall adaptor, at one side.
-
Page 16: Wiring The Unit With Remote Control
FONA XDC – Service and Installation Manual 3.3.4 Wiring the unit with remote control It is here considered the case in which the power driver and control unit module (PDCU) is mounted remotely, far from the wall adaptor. Scissor Support…
-
Page 17: Optional Items
FONA XDC – Service and Installation Manual Optional Items 3.4.1 Optional door contact and second enable A block is available on the PDCU main board for connection of the door contact, to prevent X-ray radiation with door open. The unit is provided with two jumpers in place which have to be removed to connect two door contacts, and conversely they have to stay in place if the two door contacts are not used.
-
Page 18: Optional Board For External Lights
FONA XDC – Service and Installation Manual 3.4.3 Optional board for external lights A. An optional board to be mounted on the power driver module (PDCU) is available to handle two ex- ternal warning lights: a. Connect the board on connectors J2 and X10.
-
Page 19: Installation Of Wall System
FONA XDC – Service and Installation Manual Installation of wall system 3.5.1 Mounting the wall adaptor A. Open the packaging box paying attention not to dam- age the internal items. Risk of scratching. Avoid the use of a cutter not to damage the plastic cover.
-
Page 20: Mounting The Pdcu
FONA XDC – Service and Installation Manual 3.5.2 Mounting the PDCU A. Use the mounting plate or the drill template to mark the holes on the wall. B. Take apart the control panel removing the screw at bottom. Pay attention when disconnecting the flat ca- ble of the control panel from the power board.
-
Page 21: Mounting The Scissor Arm
FONA XDC – Service and Installation Manual 3.5.4 Mounting the Scissor Arm Handling Risk of injury. The compressed springs in the scissor arm may cause injury to the installer as well as damage to the arm itself if the arm is not handled properly.
-
Page 22: Mounting And Connecting The X-Ray Head
FONA XDC – Service and Installation Manual 3.5.5 Mounting and Connecting the X-ray Head PE protective Retaining fork earth point in this position A. Remove the retaining fork from the arm shaft. B. Remove the plastic cover from the yoke of the tube head and slide it into the arm shaft passing the cable through, then hold it in place with the retaining fork.
-
Page 23: Connecting The Pdcu To The Mains Line
FONA XDC – Service and Installation Manual 3.5.7 Connecting the PDCU to the mains line PE protective earth point Input mains supply line L (live) & N (neutral) Safety nylon tie strip Mains switch Input D. The terminal block to consider is the one at bottom close to the mains switch, from the mains line holding 2 positions for live (L) and neutral (N) conductors.
-
Page 24: Connecting The Pdcu To The Tube-Head With Wa At Side
FONA XDC – Service and Installation Manual 3.5.8 Connecting the PDCU to the tube-head with WA at side PE protective Output F+ & F- earth point for filament supply Output P-C-P for high voltage to tube-head Protective earth PE point on wall adaptor…
-
Page 25: Connecting Tube-Head And Pdcu Remote
Connecting tube-head and PDCU remote A. Turn the line voltage supply switch of the equipment and of the room “OFF”. B. Use the kit of supply cables for tube-head XDC, optionally provided, which in- cludes the following: a. Cable for high voltage supply. 12 m maximum 3xAWG18 shielded cable to…
-
Page 26: Connecting The Hand-Switch
FONA XDC – Service and Installation Manual 3.5.10 Connecting the Hand-Switch The hand-switch is provided with a 3 m coiled cord with two terminations to be plugged in the body of the hand-switch and in the connector J7 at bottom of the power driver and control unit (PDCU).
-
Page 27: Installation Of Mobile System
FONA XDC – Service and Installation Manual Installation of mobile system 3.6.1 Assembling the Mobile Stand A. Mount the legs under the central base. B. Mount the four wheels with brakes. Attach the pole with the PDCU mounting plate. D. Complete the stand with: a.
-
Page 28: Connecting The Pdcu
FONA XDC – Service and Installation Manual 3.6.5 Connecting the PDCU Input A. Connect the protective earth provision to the PE point at bottom right and block from the mains line in place with lock-washer and nut. B. Connect the live (L) and neutral (N) wires to the mains input block at bottom centre of the PDCU board.
-
Page 29: Service
In case a fuse blows the PDCU board is out of order and must be replaced with a good one. Arrangement have to be made with FONA to return the board for its repair or to purchase a new one.
-
Page 30: Xdc Test Jig
FONA XDC – Service and Installation Manual XDC test JIG A tool is provided to support the meas- To arm connector urement of filament voltage and of the an- ode current. It has to be connected between the tube head and the arm cable.
-
Page 31: Replacement Of Tube-Head Xdc
FONA XDC – Service and Installation Manual Replacement of tube-head XDC Risk of injury. The compressed springs in the WARNING scissor arm may cause injury to the installer as well as damage to the arm itself if the arm is not handled properly.
-
Page 32
Q. In case it is not possible to calibrate the unit with values in the specified ranges put the unit out of service and call for technical assistance. End of tube-head re- R. Disconnect the XDC testing JIG and connect the arm to the tube-head directly. placement S. Perform one exposure to verify proper connection. -
Page 33: Replacement Of Pdcu
End of replacement of O. Disconnect the XDC testing JIG and connect the arm to the tube-head directly. power board of PDCU P. Put back the plastic cover on the tube head joint and the one with control panel.
-
Page 34: Replacement Of Mains Cable
FONA XDC – Service and Installation Manual Replacement of mains cable The mains supply cord which is used on the mobile unit is a three core cable size AWG16 for mains connection. Proceed as indicated for proper replacement: Removing old cord A.
-
Page 35: Maintenance
A. Verify that all labels are in place and legible. B. Note. The warning label on the control panel is applicable for USA only. C. Defaced labels must be replaced. Order same from FONA in writing stating: a. Customer name and address.
-
Page 36: Maintenance Of Wall Adaptor
FONA XDC – Service and Installation Manual Maintenance of wall adaptor Layout of 21 disk springs in friction screw 7 groups of 3 A. Remove the cover (screw under the unit) and verify that the mounting fully adheres to the wall and remains stable and firmly fixed during han- dling of the system.
-
Page 37
FONA XDC – Service and Installation Manual 2nd arm’s section spring tun- ing point Allen key 6 mm Friction point 4 Friction point 3 Friction point 2 1st arm’s section spring tuning point Allen key 6 mm Recommended tools: 6 mm Allen key flexi-… -
Page 38: Maintenance Of X-Ray Head
FONA XDC – Service and Installation Manual Maintenance of X-ray Head Mechanical safety screw blocked 2.5 mm Allen Layout of 8 disk springs in each friction screw: 4 groups of 2 Friction screw 2.5 mm Allen A. Inspect for damages to the X-ray head and its support system.
-
Page 39: Maintenance Of The Control Unit
FONA XDC – Service and Installation Manual Maintenance of the control unit Turning System ON A. Turn the unit ON with mains switch (A) and verify that the green light (B) indi- cating system ready turns ON at the end of the initialization procedure.
-
Page 40: Mechanical Checks
FONA XDC – Service and Installation Manual Mechanical checks The examination to the mechanical parts of the system is divided in checks to be planned during the periodic inspection and activities to be carried out during preven- tive maintenance to be scheduled as recommended.
-
Page 41: Tube Current Verification
B. Remove the plastic covers of the tube head joint. C. Mount the XDC test JIG for the measurement of filament supply voltage and an- ode current with a serial connection of the connectors of the supply cable to the tube head.
-
Page 42: Exposure Time And Kv Verification
FONA XDC – Service and Installation Manual 5.11 Exposure Time and kV verification A. In order to verify the exposure time and to measure the kV level a non invasive Non invasive kV and time meter is used. kV and time meter…
-
Page 43: Radiation Dose Assessment
FONA XDC – Service and Installation Manual 5.12 Radiation dose assessment A. Use a dose meter to verify the dose emitted. Dose meter Warning Risk wrong measurement Measurements have to be done by trained personnel only It is recommended to place the radiation detector at 50 cm (20”) or at 71 cm (28”)
-
Page 44: Reporting
FONA XDC – Service and Installation Manual 6. Reporting The checklist forms for the servicing of the unit are provided in the following: FONA XDC Installation Report, to document proper assembly and installation. • FONA XDC Checklist for Yearly Inspection, covering activities performed periodi- •…
-
Page 45: Periodic Inspection And Preventive Maintenance Report
FONA XDC – Service and Installation Manual Periodic inspection and preventive maintenance report Schedule The FONA XDC unit is a maintenance free equipment, requiring little or no mainte- nance, for which the following activities are recommended: General inspections, by the operator, to be performed every year.
-
Page 46
FONA XDC INSTALLATION REPORT Customer: Dealer: Serial number Date of installation: Tube housing Report of assembly assembly (THA) FDA 2579 # Power Driver and control Unit (PDCU) TEST INSTRUMENTATION Manufacturer Model Accuracy Last calibrated AC /DC Voltmeter kV and time meter… -
Page 47
FONA XDC CHECKLIST for YEARLY INSPECTION Customer: Dealer: Serial number Date of installation: Tube housing Report of assembly assembly (THA) FDA 2579 # Power Driver and control Unit (PDCU) TEST INSTRUMENTATION Manufacturer Model Accuracy Last calibrated AC /DC Voltmeter kV and time meter… -
Page 48
We reserve the right to make any alterations which may be required due to clinical improvements FONA XDC Service and Installation Manual – English Edition 140409 *6955170210* FONA Dental s.r.o. FONA S.r.l. Stefanikova 7 SK-811 06 Via Galileo Galilei 11…
