Настройка гитары: анкер

Что должен знать и уметь гитарист? Конечно, брать аккорды, играть гаммы, уметь играть и помнить различные песни. Однако на этом список умений не заканчивается. Прежде всего, гитарист обязан знать конструкцию своего инструмента и принципы образования звука.

Во-первых, знание конструкции позволяет самостоятельно проводить мелкий ремонт гитары и её модернизацию.

Во-вторых, знание конструкции позволяет выжимать из инструмента все силы и мощности для создания «того самого» звука.

Данная статья открывает цикл материалов по настройке гитары, в которых мы будем подробно рассказывать про настройку инструмента и мелкий ремонт, который каждый гитарист может выполнить самостоятельно.

Первая статья из цикла посвящена гитарному анкеру.

Что такое гитарный анкер?

Акустическая гитара, электрогитара и бас-гитара имеют в своей конструкции гитарный анкер – металлический стержень, который располагается внутри грифа гитары. Размеры анкера: ширина 4-6 мм и длина от 360 до 640 мм (в зависимости от типа гитары).

Один конец анкерного стержня закреплён в грифе, а на второй конец устанавливают регулировочный болт (пуля), который, как ни странно, регулирует степень прогиба грифа. По расположению регулировочного болта встречаются модели гитар с регулировкой на голове грифа и в пятке грифа.

Каково назначение анкера?

Анкерный стержень расположен внутри грифа и нужен для увеличения его жесткости (жесткость – способность конструкции грифа сопротивляться деформации под влиянием внешних сил). Внешние силы, действующие на изгиб, исходят от струн, а также зависят от характеристик материалов грифа – в первую очередь от породы дерева.

Следовательно, анкерный стержень необходим для того, чтобы гриф не изгибался под действием силы натяжения струн. Кроме того, анкер позволяет настроить гитару по личным предпочтениям музыканта – поднять струны над грифом или же опустить.

На какие гитары устанавливают анкер?

Анкер устанавливают на все гитары, за исключением классической гитары, так как на последней используются нейлоновые струны, натяжение которых довольно слабое и не вызывает прогиба грифа.

Интересный факт: на гитары производства СССР не устанавливался анкер, ввиду использования прочных материалов. Первая гитара от Лео Фендера (Fender) так же не имела анкера.

Виды анкеров

Первые модели анкеров были довольно простыми и выполнялись из дерева с металлическим Т-образным основанием, которое крепилось к пятке грифа. Анкер расположен внутри грифа – от головы до пятки грифа. В настоящее время анкеры выполняют из металла или композитных материалов. В большинстве гитар применяют следующие виды анкеров:

1. Одинарный анкер с одной гайкой (односторонний анкер) – самый простой и самый дешёвый вид анкера. Конструкция также проста – регулировочный болт с одной стороны, а вторая сторона жестко закреплена. Вращение гайки позволяет изменить прогиб грифа.
2. Двойной анкер – два спаренных стержня, которые обеспечивают лучшую прочность и жесткость, однако сложны в изготовлении и их сложнее установить на гитару.
3. Анкер с двумя гайками (двухсторонний анкер) – не менее простая конструкция при доступной цене, по функционалу и форм-фактору похож на анкер с одной гайкой, за исключением одного отличия – такой анкер можно регулировать с двух сторон. Наличие двух гаек позволяет осуществить более точную настройку.

Так же существуют гитары (в основном 8-9-струнные электрогитары и бас-гитары), на которые устанавливают по два расположенных рядом анкера.

По способы установки анкеры разделяют на:

• Сгибающий – устанавливают под накладку грифа. Принцип работы основан на закручивании гайки, которая придаёт грифу больший радиус. Чаще всего подобную установку применяют на бюджетных гитарах. Сгибающий анкер – простой и надёжный.
• Сжимающий – устанавливается в тыльную сторону грифа в специальную канавку, которую проделывают при помощи фрезы с последующим закрытием проточенного пространства специальной рейкой. Устанавливается на дорогих гитарах. Сжимающий анкер – сложен в установке, требует профессионального оборудования, но при своих недостатках он обеспечивает максимально точную настройку инструмента.

Как работает анкер?

Гитарный гриф – это не идеально ровный брусок. Если бы это было так, то расстояние от струн до ладов росло бы постепенно, от самого малого у верхнего порожка до максимального после двадцатого лада. Однако удобная игра и правильная постановка техники предполагает, чтобы эта разница была минимальной.

Поэтому при натяжке гриф немного изгибается вовнутрь, оттягиваемый струнами. С помощью анкера можно влиять на степень этого прогиба, добиваясь необходимого звучания и уровня удобства.

Как может изгибаться гриф?

Перед тем, как начать регулировать анкер, следует выяснить, в какую сторону крутить гайку.

Ниже схематически приведены три состояния прогиба грифа:

Анкер ослаблен

Если расстояние от струн до грифа слишком большое, то анкер ослаблен, а потому гриф необходимо немного выпрямить. Самый простой способ определить степень ослабления анкера – прижать струны после 7-го лада. Как правило, взятие самого простого аккорда вызовет определённые трудности.

Анкер перетянут

Если струны практически «лежат» на ладах, звенят и даже не звучат, то скорее всего анкер на вашей гитаре перетянут, а потому его необходимо ослабить. Данный тип прогиба встречается редко.

Нормальный прогиб грифа

Как видно, гриф прямее, чем на примерах выше. В том случае, если гриф будет абсолютно прямым – струны будут лежать на грифе и сыграть что либо на такой гитаре будет невозможно, а потому он должен быть немного согнут.

Как проверить прогиб грифа?

Настройка анкера – дело важное, но довольно простое.

Первое, что вам нужно сделать – зажать шестую струну на первом ладу, а второй рукой зажать струну на ладу, который находится над пяткой грифа (см. рисунок).

После проведённых манипуляций, необходимо замерить расстояние от ладовой пластины до струны – оно должно быть от 0,2 до 0,6 мм (можно измерить медиатором толщиной 0,4-0,5 мм).

В том случае, если измеренное расстояние больше указанного, то необходимо затянуть анкерный болт – его необходимо вращать по часовой стрелке. Если расстояние меньше – следует крутить в противоположную сторону, чтобы ослабить затяжку болта.

Важно №1: необходимо регулировать анкер на гитаре с ослабленными струнами! При проверке прогиба грифа, необходимо настроить гитару.

В том случае, если вы перешли на более толстый или тонкий калибр струн, следует проверить прогиб грифа вышеуказанным способом.

Важно №2: дереву свойственна естественная деформация, а потому через час после настройки прогиба грифа необходимо повторить проверку прогиба и при необходимости подстроить заново.

Регулирование анкера осуществляется при помощи специального ключа, который в большинстве случаев идёт в комплекте с гитарой. Ключи хоть и выполняют одинаковую функцию, при этом могут отличаться внешним видом, размерами и типом. Если у вас такого нету – сходите в строительный магазин и купите набор: один из них пригодится для подстройки анкера, другие – высоты струн на седлах, остальные будут полезны в хозяйстве.

Какие проблемы могут возникнуть?

Если крутить с большим усилием, то можно сорвать резьбу. Сорвали резьбу на гайке – замена гайки. Сорвали резьбу на анкере – замена анкера, что довольно трудно и затратно.

Вторая проблема – гайка не крутится, но прогиб между ладовой пластиной и струной всё еще велик. В данном случае необходимо под гайку подложить шайбу соответствующего диаметра и толщины, после чего отстроить гитару.

Напоследок: простой способ проверки прогиба грифа

Метод «на глазок» применяется во всех сферах промышленности, производства и в ремонте. Гитары – не исключение.

Всё, что вам нужно – взять гитару как скрипку и посмотреть на гриф. При таком ракурсе можно увидеть, в каком положении и состоянии находится гриф, после чего осуществить его настройку. Конечно же не забывайте проверять, звучат ли все лады на гитаре.

Резюмируем

Анкер – важный элемент конструкции гитары. Если вы понимаете, что знаете конструкцию и принцип его работы – смело настраивайте. В том случае, если обладатель новой гитары и если вам удобно зажимать струны, а дребезжание и иные призвуки отсутствуют – не трогайте гриф. Помните про главное правило – «Работает? Не трогай».

Об этой статье

Была ли эта статья полезной?

Для любого человека, который играет или планирует научиться играть на гитаре, важно научиться настраивать гитару. Но настройка гитары предполагает не только изменение натяжение струн и тем самым изменение их звучания, но и регулировка гитарного грифа, положение которого по отношению к струнам не менее важно для звучания гитары, чем натяжение самих струн. Каждый раз обращаться к гитарному мастеру по поводу регулировки грифа – хлопотно и накладно. Поэтому предлагаем вам самим освоить эту процедуру, так как настраивать гитару подобным образом вам придется не раз и не два.

Что такое анкер?

Регулировка грифа на акустических и электрогитарах происходит за счет настройки анкера (или анкерного стержня, если быть точнее), который находится в грифе гитары и представляет собой прямой металлический стержень толщиной 4-6 мм. Его настройка или регулировка осуществляется путем подкручивания специального болта.

Зачем нужен анкерный стержень? Он является своеобразным «позвоночником» для тела грифа. Дело в том, что натяжение струн довольно сильное, и поэтому они пытаются прогнуть гриф. Анкер оказывает сопротивление попыткам грифа прогнуться, выправляя его в противоположную сторону. Так натяжение стержня компенсирует натяжение струн.

Виды анкерных стержней:

1. Нерегулируемый: обеспечивает жесткость грифу.

2. Регулируемый: имеет регулятор в виде гайки с одной стороны, с другой стороны жестко закреплен.

3. Двухболтовый: дает возможность регулировать натяжение с обеих сторон.

4. Двойной: усиленный вариант из двух стержней в оном грифе, когда натяжение струн очень велико (шестиструнные бас-гитары или двенадцатиструнные акустические гитары).

5. Однонаправленные: позволяют изгибать гриф только в одну сторону.

Факторы влияющие на частоту регулировки грифа:

1. Условия хранения и эксплуатации. Дело в том, что повышенная влажность и температурные перепады приводит к изменениям свойств древесины, а значит и к деформации гитары, а особенно грифа под действием струн. Чтобы минимизировать этот фактор, гитару следует хранить в чехле или футляре.

2. Время. Со временем дерево рассыхается, теряя свои упругие свойства. Особенно возрастным изменениям подвержены гитары низкого качества. Способ минимизировать фактор: приобретать качественный инструмент.

3. Натяжение струн. Перетянутые струны плохо сказываются на прогибе грифа. Выход: следить за натяжением, особенно если вы используете новые струны.

Как определить необходимость регулировки?

Необходимость регулировки грифа гитары определяется по его прогибу, который, хоть и небольшой, но обязательно должен быть. Зазор между струнами и ладами необходим для амплитуды колебаний струн. Наибольшую амплитуду имеет самая толстая открытая струна на шестом-седьмом ладу. Если гриф будет ровным, без прогиба, то струны будут задевать лады и создавать лишний звон.

Точную диагностику необходимости регулировки производят следующим образом. Прижимают пальцем одной руки струны на первом ладу, а другой руки – в месте крепления грифа к корпусу гитары. Далее смотрят на зазор между струнами и седьмым ладом. Нет зазора – ослабляют анкер, слишком большой зазор – подтягивают. Чтобы не зажимать струны, можно воспользоваться линейкой, также обращая внимание на расстояние от линейки до седьмого лада.

Идеального прогиба грифа не существует, так как каждый инструмент уникален, как и техника игры на нем, разные струны, разная чувствительность пальцев и т.д., то есть степень прогиба определяется индивидуально экспериментальным путем. Однако, есть стандартные рекомендации по форме прогиба и настройки грифа.

Если ориентироваться не визуально, а по ощущениям во время игры, то необходимость регулировки грифа определяется следующим образом. Если для зажатия струн на шестом ладу требуется усилие, то гриф слишком выгнулся, требуется подтянуть анкерный стержень. Если же, наоборот, струны лежат на ладах и дребезжат при игре, то гриф выгнулся внутрь, анкер следует ослабить. Но такая диагностика применима только в случае , если высота струн правильно выставлена.

Как высоко должны располагаться струны над грифом? Это зависит от вашей техники игры на гитаре. Если вы играете в быстром темпе, то расстояние лучше сделать поменьше, а для рифов и мощного звука – больше. Ориентироваться можно на следующие цифры. Между первой струной и металлическим порожком двенадцатого лада 1-1,5 мм, для 6-й струны – 1,5-2, 5 мм. Изменяя расстояние между ладами и струнами, вы изменяете амплитуду колебания струн, определяющую скорость исполнения и силу звучания.

Чтобы удобнее было измерять столь малые промежутки, обычно используют один или несколько медиаторов известной толщины.

Сам процесс регулировки

Итак, вы определили, что необходимо отрегулировать прогиб грифа. Делается это при помощи анкерной гайки (она же «пуля») и ключа. Месторасположение гайки может отличаться в зависимости от типа гитары: со стороны корпуса или со стороны головки грифа.

Для регулировки грифа вам могут понадобиться специальный анкерный ключ (обычно он идет в комплекте с гитарой), обычная отвертка или шестигранник.

Чтобы затянуть анкер, уменьшив таким образом прогиб грифа, «пулю» в болте затягивают, вращая гайку по часовой стрелке. Для ослабления анкера и увеличения зазора между струнами и ладами гайку вращают против часовой стрелки. Всё очень просто, не нужны никакие специальные инструменты и особые умения.

Важно! Гайку следует поворачивать понемногу: на 1/8 или ¼ поворота, не более чем на 90 градусов. После каждого вращения гитару настраивают по тюнеру и не трогают минут 15, чтобы древесина успела «ответить» анкеру и принять нужную форму. Затем заново настраивают гитару и снова проверяют прогиб. Таких циклов может потребоваться несколько. Поэтому запаситесь терпением и свободным временем.

Будьте осторожны, не затягивайте слишком сильно. Если при вращении вы услышали щелчок, то это верный признак того, что резьба сорвана или дерево дало трещину. И то, и другое исправить самому уже не получится, придется нести гитару к мастеру и полностью менять стержень

Но случается и так, что гайка уже затянута до упора, но зазор всё еще остается большим, это связано с тем, что резьба на стержне закончилась. Исправить ситуацию можно, если под анкерную гайку подложить шайбу, и можно крутить дальше.

Окончательный результат ваших манипуляций с грифом будет виден не сразу, так как древесине нужно время, чтобы среагировать на изгиб и принять нужную форму. Например, клен легко и быстро изменяет свою форму, а вот красное дерево более инертно, ему нужно время (примерно сутки). Поэтому каждый инструмент уникален и в этом отношении.

Отличия регулировки грифа на разных типах гитар

Акустические гитары. Анкерная гайка у них обычно расположена в пятке грифа, то есть в месте его крепления к корпусу гитары. В этом случае доступ к гайке осуществляется через розетку верхней деки.

Электрогитары. У электрогитар анкерная гайка располагается под крышкой в головке грифа. В этом случае сначала снимается крышка (хотя в редких случаях ее нет вовсе), а затем при помощи шестиугольного ключа подкручивается «пуля».

Классические гитары в аутентичном исполнении не имеют анкерного стержня (на некоторых моделях анкер присутствует), что связано с использованием нейлоновых струн, которые не создают столь сильного натяжения, как металлические. То есть, вы не можете изменить изгиб грифа на классической гитаре. Если все же возникает необходимость уменьшения расстояния между грифом и струнами, это делают при помощи подпиливания или шлифовки одного иди обоих порожков.

Если вы решились на этот шаг, то учтите, что нейлон может изменять свое натяжение со временем и и с изменением температуры: например, высоких температурах струны растягиваются и их натяжение уменьшается, и наоборот. В связи с вышесказанным, не стоит рассчитывать на мгновенный результат подпиливания. Стоит выждать, а затем уже оценивать результат регулировки высоты грифа.

Алгоритм действий

Итак, вашей гитаре требуется регулировка грифа, если:

• вы слышите дребезжание струн о лады с первого по седьмой (значит гриф выгнут в обратную сторону);

• струны находятся слишком далеко от накладки, и вы прилагаете усилие, когда зажимаете их (анкер слишком ослаблен, прогиб грифа большой либо не отрегулирована высота струн на машинке или нижнем порожке);

• гитара не держит строй;

• изменился тембр звучания гитары.

Порядок действий при регулировке анкерного стержня:

• визуально определите форму прогиба грифа и сделайте вывод о том ослаблен анкер или перетянут;·

• максимально ослабьте струны, а лучше совсем снимите их;

• поверните гайку по часовой стрелки, чтобы подтянуть анкер или против часовой стрелки, чтобы ослабить его;

• подождите минимум 15 минут и проверьте изгиб;

• при необходимости снова подкрутите анкер;

• натяните струны, настройте инструмент и отложите его примерно на сутки;

• снова проверьте изгиб и подстройте гитару.

Советы

Как же без них, правда? Поэтому получите.

1. При использовании шестигранника, вставляйте его в паз максимально плотно, чтобы грани не стирались.

2. Помните о том, что струны тоже дают натяжение, выгибая гриф, поэтому не затягивайте анкер до идеального прогиба, оставляйте небольшой запас. Потом вы натянете струны, дадите инструменту отдохнуть, а затем оценивайте результат.

3. Поворачивайте ключ на небольшие углы и каждый раз давайте инструменту «отдохнуть».

Строго говоря,  звон струн о лады и трудность в их зажимании (как и в целом высота струн) зависят не только от прогиба грифа. То есть, высота струн не регулируется именно анкером, напротив сначала регулируется прогиб до правильного состояния, а уже потом подгоняется высота струн, на электрогитарах при помощи машинки, на акустических гитарах подгонкой нижнего порожка.

Ничего сложного процессе регулировки грифа гитары нет, главное быть осторожным и терпеливым. Если сомневаетесь в том, что справитесь с регулировкой, не мучайте себя и гитару, поручите это дело мастеру. И пусть ваша гитара всегда звучит так, как хочется вам!

Добрый день, друзья! В этой статье я хочу затронуть тему, кажущуюся на первый взгляд довольно сложной, но если пристально разобраться, то все довольно быстро становится понятным. Конечно, многие и особенно начинающие гитаристы могут не знать всех технических сложностей тонкой настройки гитары, поэтому я постараюсь помочь с этим разобраться.

А поговорим мы о том, как производится регулировка прогиба грифа и настройка анкера электрогитары, как правильно настраивать анкерный стержень расположенный внутри грифа, каким должен быть прогиб грифа и что нужно делать, чтобы не испортить инструмент. Ну что ж, я думаю, хватит предисловия, начнем!

Об устройстве анкерного стержня уже было рассказано в одной из моих предыдущих статей, поэтому перейдем сразу непосредственно к процессу регулировки и настройки.

Степень прогиба грифа электрогитары, соответственно и высота струн над ним может изменяться со временем под воздействием меняющейся влажности воздуха, из-за смены струн, усыхания и старения древесины или же из-за регулировок мензуры и манипуляций с машинкой. Поэтому периодически рекомендуется производить регулировку анкера.

Основной целью регулировки анкера электрогитары может быть то, что вам нужно достичь необходимого расстояния между порожками ладов и струнами. А вот полностью доверять высоте бриджа  не стоит. Когда струны оказываются близко расположенными к грифу и начинают звенеть, при этом задевая соседние лады, это означает что прямо по центру грифа может быть перегиб в сторону струн.

Самый лучший способ это понять – самостоятельно и главное, аккуратно покрутить анкер, наблюдая при этом, как меняется звукоизвлечение. Что для этого нужно сделать?

Определяем уровень изгиба грифа

У большинства электрогитар регулировочный болт расположен на головке грифа и спрятан под крышку. Если такая крышка есть, то необходимо ее открутить. В некоторых гитарах этот болт может располагаться у основания грифа там, где он непосредственно соединяется с корпусом гитары.

Прежде чем вы начнете крутить анкер, в первую очередь вам необходимо проверить изгиб грифа. Для этого вам нужно прижать струну левой рукой на 1-м ладу, а правой – в том месте, где гриф крепится к корпусу гитары (это обычно 14-й лад) и над 7-м ладом проверить расстояние (зазор) от порожка до струны. Если анкер отрегулирован правильно, то от 1 до 14 лада гриф будет прямым.

Есть и другой способ определения прогиба грифа с помощью линейки. Возьмите длинную линейку не короче 50 см и положите ее торцом между 3 и 4 струнами вдоль всей длинны грифа, чтобы один конец касался порожка 1-го лада, а второй – металлического порожка последнего лада. Но при этом предварительно настройте гитару и поставьте ее в игровую позицию. Если гитара будет в лежачем положении, то гриф будет находиться в неестественном состоянии, а из-за этого может быть уже другой прогиб, который может сбить все измерения сделанные вами. Теперь нам необходимо замерить зазор между струнами и порожком 7-го лада.

Зазор для гитары должен соответствовать 0,3 мм, у бас-гитары –  около 0,4 мм. Обычно такой замер делается на глаз, но ваша основная задача сделать его минимальным. Этот зазор нужен только лишь для подстраховки, потому что даже абсолютно ровный гриф может на долю миллиметра стать выпуклым и в этом случае на первых ладах у вас появится звон струн.

Как часто показывает практика, разные положения анкерного стержня позволяют производить регулировку грифа в зависимости от изменения погодных условий, износа ладов и т.п., а также экспериментировать с натяжением при разной толщине струн.

Важно! При замене струн на вашей гитаре, особенно если вы меняете их калибр, регулировка анкерного стержня обязательна! К примеру, у вас стояли тонкие, а вы установили толстые струны или наоборот.

Внимание!

Для правильной регулировки анкерного стержня струны должны быть натянуты (настроены) в обычном положении. Перенастраивать ничего не надо. Чрезмерное закручивание анкерного стержня может сильно повредить гриф вашей гитары!

Регулировка анкера

Теперь рассмотрим те случаи, когда нам может понадобиться регулировка анкера гитары и первое что вам понадобиться это регулировочные ключи.

Для регулировки анкера вам понадобится один из наиболее распространенных типов ключей. На изображении показаны: слева – ключ Аллена (шестигранник), справа – бочкообразный ключ. Наиболее распространены гайки под внутренний шестигранник 4-5 мм, но для американских Fender Strat вам понадобится специальный ключ 3,175 мм (1/8”), но такие ключи у нас, к сожалению дефицит.

Важно! Производить регулировку анкера нужно только качественными фирменными ключами, а сам ключ в гайку вставлять до конца. Убедитесь, что ключ для анкерного стержня идеально подходит и не сорвет на гайке шлиц.

Ослабленный анкер. Вогнутый гриф

Как вы можете видеть на этом примере, анкер довольно ослаблен. Прогиб гифа при этом слишком большой, а расстояние между порожками и струнами слишком велико. В таком случае струны на определенных ладах  будет довольно неудобно и даже сложно зажимать. Такой прогиб нужно срочно регулировать.

Для того чтобы это устранить возьмите шестигранник и начинайте постепенно (не более ¼ поворота за 1 раз) затягивать болт анкера по часовой стрелке каждый раз делая перепроверку прогиба, как это показано на рисунке, чтобы противодействовать натяжению струн. В данном случае мы натягиваем анкер.

Перетянутый анкер. Выпуклый гриф

На изображении показан пример перетянутого анкера. Конечно, такой прогиб обычно не реален и в данном случае даже открытые струны будут  дребезжать, и задевать лады, соответственно нормально звучать они уже не будут. Зазор между порожками и струнами будет минимальным или вовсе отсутствовать.

Чтобы исправить неправильный выпуклый прогиб грифа, необходимо ключом медленно отпускать болт, поворачивая при этом гайку против часовой стрелки. При каждом повороте гайки стоит оставлять гитару на некоторое время (15-20 мин.) в покое, потому что дерево имеет собственную инерцию, и изменения в прогибе грифа могут быть заметны не сразу. Данная операция направлена на ослабление анкера.

Правильно настроенный анкер. Ровный гриф

Не существует идеально ровного грифа. Прямой гриф от 1 до 14 лада будет тогда, когда натяжение анкерного стержня правильное, т.е. четко отрегулированное. Под словом «прямой» подразумевается самый минимальный наклон вперед грифа гитары, который в свою очередь зависит от стиля вашей игры и самой отстройки гитары. В данной ситуации никакая настройка не требуется.

Полезные советы по настройке анкера электрогитары

• Вставляйте шестигранник плотно и как можно глубже, чтобы его грани не «слизывались» или еще хуже – грани на регулировочном болте анкера.
• Не затягивайте анкер слишком сильно, потому что можете легко сорвать резьбу.
• Вращать ключ нужно плавно и постепенно. Не более ½ оборота за 1 раз, т.е. поворот на 180 градусов. После произведенной регулировки следует сделать настройку гитары, подкрутив колки.
• Если гайка уже больше не вращается, а анкер необходимо затянуть, то вероятнее всего закончилась резьба. В данном случае нужно выкрутить гайку и под нее подложить одну или пару шайб.
• Когда вы закончите регулировку анкера, то не думайте, что изменения сразу проявятся. Окончательный результат можно будет увидеть лишь через сутки, а может и больше. Все зависит от породы дерева. Чем она будет жестче, тем соответственно гриф дольше будет отзываться на все изменения при регулировке.
• Если настраивая анкер, вы заметили, что его дальнейшее натяжение приводит к дребезгу струн на первых ладах или же на дальних ладах довольно большая высота струн, то в таком случае необходимо опустить бридж. Для этого нужно его отрегулировать Г-образным шестигранником для каждой струны в отдельности, если у вас, например, Vintage Tremolo.
• Если вы не уверены в том, что можете самостоятельно выполнить регулировку анкера, то я бы вам посоветовал доверить это дело профессиональному мастеру. Только он сможет качественно и правильно выполнить поставленную задачу.

Вот собственно и вся настройка, как видите ничего сложно, но очень важно делать все аккуратно и не спеша. Теперь вы знаете, как производится регулировка прогиба грифа и настройка анкера электрогитары, так что можете делиться знаниями со своими друзьями. Нажимайте на кнопки социальных сетей и добавляйте статью себе на стену. Подписывайтесь на обновления сайта, оставляйте свои комментарии и вопросы по данной теме, обещаю ответить всем. Удачной вам регулировки!

После первой части опуса «Как настроить (отстроить) гитару», как водится идет вторая. Сегодня мы постараемся ответить на тот самый вопрос, который так любят задавать новички на гитраных форумах.

Да-да, именно про то «в какую сторону крутить анкер», ну или про регулировку прогиба грифа и настройку анкерного стрежня, если хотите.

Что такое анкерный стержень и зачем он нужен?

Прежде чем приступать непосредственно к регулировке, давайте разберемся, что же такое этот самый анкерный стержень и зачем он нужен.

В грифе гитары находится металлический стержень. Он называется «анкерный стержень» (или просто «анкер»). Анкерный стрежень укрепляет гриф и компенсирует силу натяжения струн, которы пытаются согнуть гриф, анкер же не дает этого сделать.

Анкерный стержень в заготовке гитарного грифа

Т.к. дерево — это не очень стабильный материла, то прогриб грифа гитары — это величина не постоянная. Из-за сезонных колебаний влажности и температуры он имеет обыкновение несколько изменяться. Или, допустим, вы прыгнули вместе с гитарой в самолет и, из сухой, жарко натопленноей январской квартиры, переместились на еще более жаркие и влажные тайландские пляжи. Так вот, в этом случае, прогиб тоже может измениться.

Да что там погода! Банально, сменили струны на калибр потолще и все — прогиб изменился, т.к. изменилась и сила с которой струны тянут гриф. Это, кстати, и является наиболее частой причиной необходимости регулировки анкера.

Так вот, чтобы этот процесс изменения прогиба грифа как-то контролировать и был придуман анкерный стержень, который устанавливается в гитару и позволяет этот самый прогиб грифа настраивать.

Анкерные стержени бывают разными и выглядят примерно примерно так:

Анкерные стержни

На рисунке ниже. Ослабленный анкер. Он под цифрой 1. Он, как не трудно видеть, прямой.

Различный прогиб анкерного стрежня

Напряжение струн тянет гриф гитары вверх. Т.е. струны как бы скручивают гриф. Непонятно? Ну представьте себе лук, из которого стрелял Робин Гуд. Так вот сам лук — это наш гриф, а тетива — это струны.

Затягивание гайки анкерного стержня, вызывает прогиб противоположенный по естественому направлению прогиба грифа гитары. Это позволяет скомпенсировать силу струн, тянущих гриф вверх. Если взять всю ту же аналогию со стрелковым луком, то с помощью анкера мы пытаемся сделать сам лук более ровным. Именно поэтому на этом рисунке анкер 2 с затянутой гайкой выгнут вверх. Гайка крутилась по часовой стрелке.

Анкер 3 все с того же рисунка еще более увеличивает прогиб грифа. Гайка крутилась против часовой стрелки.

Виды анкеров для гитары

Существует множество различных типов анкерных стержней: обычный одинарный анкерный стержень (single truss rod), нерегулируемый анкерный стержень (non-adjustable truss rod), анкер двойного действия (dual action truss rod) и двойной анкерный стержень.

• Одинарный анкер (компрессионный анкер). Его можно затягивать, тем самым давая грифу обратный прогиб и распрямляя гриф. Часто можно встретить переизданиях гитар 50х — 70х годоов, а так же на других гитарах выполненнных по старым (винтажным) спецификациям. (Кстати, интересный факт, что самый первый Fender Telecaster, в девичестве Esquire, был вообще без анкерного стержня. )
• Нерегулируемый анкерный стержень ставится в некоторые гитары (хотя и не так распространен) и обеспечивает только укрепление грифа.
• Анкер двойного действия может быть использован, чтобы дать грифу гитары обратный прогиб, но так же может быть использован, для прямого прогиба грифа (прогиба вверх). Ставится на многие современные гитар.
• Двойной анкер – это когда в грифе находятся два анкерных стрежня. Таким образом, анкерными стержнями может быть дано большее усилие. Такой анкер используется в гитарах с сильным натяжением струн, например 5-струнным бас или 12-струнная гитары.

Прогиб или рельеф грифа гитары

Если взять гитару и дернуть, например шестую струны (нижнюю Ми (E)), то можно увидеть, что максимальная амлитуда колебаний будет примерно в середине струны.

Амплитуда колебаний гитарной струны

А раз амлитуда в середине максимальная, то именно в этом месте, чтобы струна при колебаниях не задевала за лады и не было противного дребезга при игре, нужно чтобы у грифа был небольшой прогиб. Такой прогиб грифа еще называют «рельеф». Ниже приведены утрированные для наглядности диаграммы показывающие, что имеется ввиду.

Анкер ослаблен. Слишком сильный прогиб грифа

На этом примере анкерный стержень слишком ослаблен. И прогиб грифа слишком сильный, а расстояние между струнами и ладами слишком большое. Это может вызвать затруднения при зажатии струн на определенных ладах. Естественно, что такой прогиб нужно отрегулировать и настроить анкер таким образом, чтобы гриф был более прямой.

Обратный прогиб. Анкер перетянут.

Это пример перетянутого анкерного стержня (обратный прогиб). Обычно такого прогиба в природе не наблюдается, но теоретически он возможен. Это означает, что даже открытые струны будут цеплять за лады, вызывая дребезг и звучать они, соответственно, не будут. Надо регулировать.

Нормальный прогиб грифа

Тут у нас, нормальный прогиб (или рельеф) грифа. И вот теперь, наконец, рассмотрим, как же добиться этого самого нормального прогиба грифа?

Регулировка прогиба грифа и настройка анкера

Для начала стоит сказать, что нет такой вещи, как идеальный прогиб или рельеф грифа. Есть просто рекомендации, к которым стоит прислушиваться. В любом случае, свой идеальный прогиб вы подберете под себя сами, т.к. он индивидуален и зависит от многих факторов: от струн, отстройки гитары, от самой гитары, стиля и манеры игры гитариста, от его индивидуальных предпочтений, в конце концов.

Прежде чем крутить анкер, нужно провести оценку прогиба грифа. Можно зажать струн на 1-м ладу и на том ладу, где гриф крепится к корпусу. На примере моей гитары, это место показано стрелкой.

Нужно зажать струну на первом ладу и в том месте, где гриф крепится к корпусу

Зажав эти два лада, нужно проверить расстояние между струной и верхом 7-го лада, где прогиб грифа должен быть самым большим.

Это наиболее быстрый и простой способ проверить прогиб грифа. Если струна лежит на 7-м лады и нет никакого зазора, то у вас абсолютно прямой гриф или обратный прогиб грифа. Это значит, что нужно регулировать анкерный стержень.

Так же существует и другой, но похожий способ.

Для того, чтобы измерить правильность прогиба грифа, можно воспользоваться полуметровой или белее стальной прямой полоской или линейкой, поместив ее в центр грифа вдоль его длины. При этом гитара должна быть настроена, и расплогоаться вас на коленях, как будто вы собираетесь играть. Если проделать эту процедуру с лежащей на спинке гитарой, то гриф будет в неестественном состоянии. Сила тяжести и, возможно, скошенная голова грифа вызовет несколько другой прогиб, сбивая измерения, которые вы пытаетесь сделать.

Измеряем прогиб грифа линейкой

Удостоверьтесь, что один конец линейки касается центра первого лада, а другой – последнего.

Теперь замерьте зазор между линейкой и 7-м ладом. Если он меньше 0,15 – 0,2 мм, придется поворачивать гайку анкерного стержня против часовой стрелки, тем самым, ослабляя анкер и увеличивая прогиб.

Перед тем как крутить анкер следует ослабить струны. Гайку нужно кртутить медленно и осторожно не более 1/4 поворота за раз (т.е. 90 градусов). Перед тем, как снова проверить прогибу нужно заново настроить гитару.

Каждый раз делая поворот гайки, оставьте гитару ненадолго в покое (15-20 мин). Т.к. дерево имеет инерцию, то изменения прогиба могут быть и не видны сразу, для этого и стоит делать паузу. Некоторые же, вообще, рекомендуют ждать несколько часов, а то и сутки.

Если же ваша проверка показала, что зазор на 7-м ладу больше чем 0,4-0,5 мм, то нужно затягивать анкерный стержень, крутя гайку описанным выше способом, но по часовой стрелке. Запомните, что крутить надо осторожно не более 1/4 поворота за раз, с ослабленными струнами.

Хотя, повторюсь, что величина зазора дана для примера, правильный прогиб грифа будет зависеть от ваших личных привычек и предпочтений.

Ниже приведены фотографии наиболее распространенных мест расположения гайки анкерного стрежня на гитаре.

На лесполобразных гитарах гайка анкера находится под крышечкой

Вид стандартной гайки анкерного стержня под шестигранный ключ

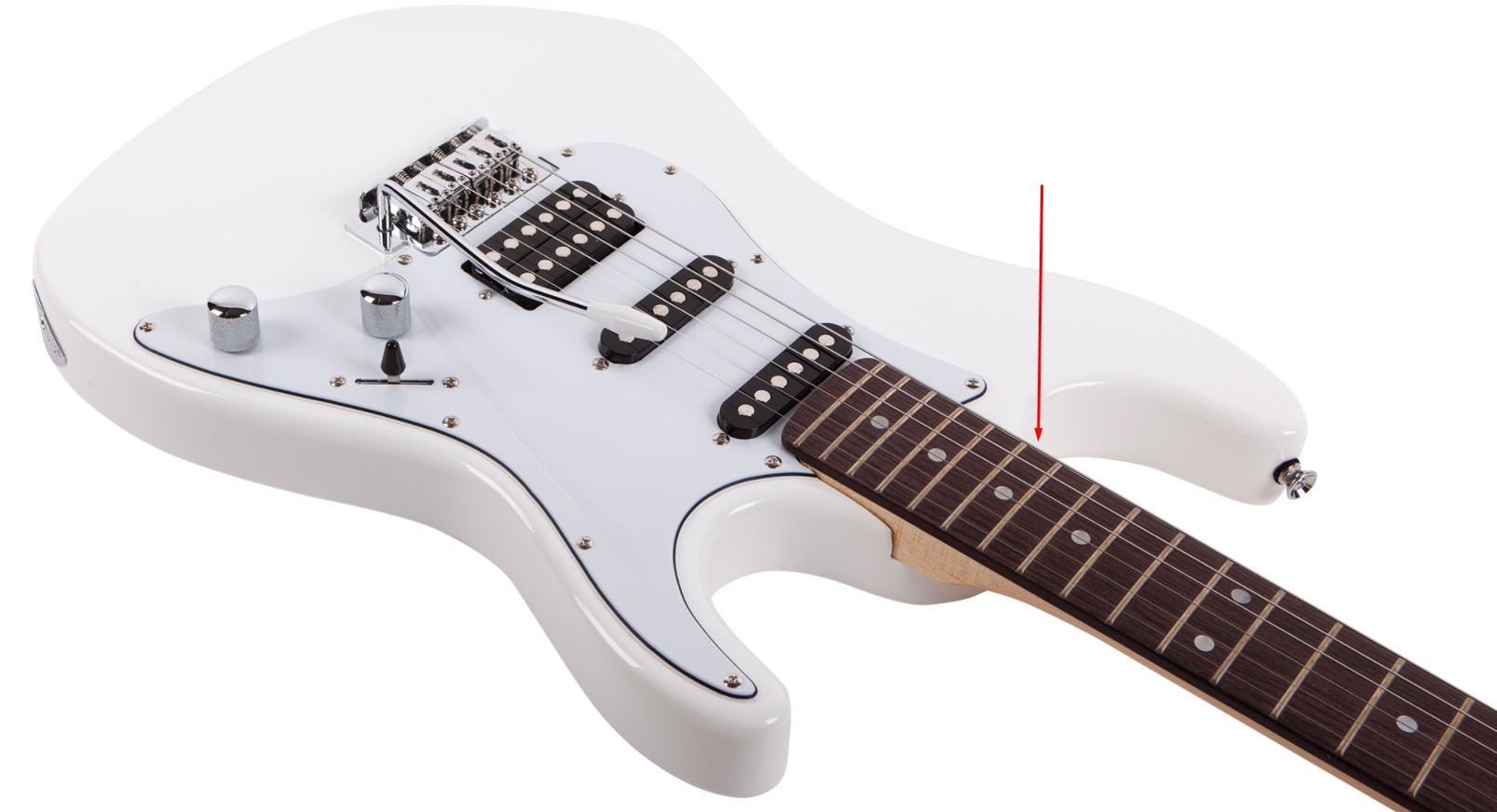

На некоторых гитарах вы найдете регулировочную гайку анкерного стержня на другом конце грифа, это значит, что бы настроить прогиб грифа вам придется снять гриф с гитары

На этой картинке изображены наиболее распространенные инструменты для регулировки анкерного стержня: шестигранный ключ — слева, и накидной ключ — справа. Если же вы настраиваете прогиб грифа с анкером «как на старых Стратах», то вам понадобится плоская отвертка.

Шестигранный и накидной ключ для регулировки анкера

Вообще говоря, не рекомендуется регулировать анкерный стержень, если вы четко не уверены, в том что знаете, что делаете. Я бы посоветовал доверить это профессионалам. Однако, же если голова на плечах, а руки растут из правильного места, то в этом нет ничего сложного.

И в заключении неплохое видео с наглядными картинками анкера в гитаре.

Все гитаристы знают про анкерный стержень, но не многие решаются его регулировать.

Анкерный стержень влияет на интонирование и удобство игры на Вашей гитаре. Здесь мы постараемся объяснить всё, что необходимо знать об анкерном стержне, чтобы Вы могли уверенно регулировать его для наилучшего результата от игры на гитаре.

Когда нужно регулировать анкерный стержень

А нужно ли мне регулировать анкерный стержень?
Если нас всё устраивает в Вашей гитаре, то и правда не стоит трогать анкерный стержень.

Но если мы начали интересоваться анкером, то вероятнее всего нас беспокоит одна из проблем:

• струны находятся слишком высоко над грифом, что затрудняет звукоизвлечение;
• струны задевают лады, наблюдается неприятный призвук.

Нижние ладовые ноты и открытые струны будут звучать в унисон, но по мере продвижения вверх по грифу, ноты будут постепенно звучать всё фальшивей.

Что такое анкерный стержень

Прежде чем пытаться отрегулировать анкерный стержень, рекомендуется понять, что такое анкерный стержень и как он работает.

Анкерный стержень представляет собой длинный металлический стержень, проходящий через гриф гитары. Этот стержень можно отрегулировать, чтобы гриф гитары сопротивлялся натяжению, создаваемому струнами.

Анкерные стержни обычно изготавливаются из стали, но в некоторых анкерных стержнях могут использоваться и другие материалы, например графит.

Устанавливаются анкерные стержни в профилированном канале грифа под накладкой.

Анкерные стержни влияют на три вещи:

• рельеф или прогиб грифа;
• высоту струн;
• интонирование.

Анкер может компенсировать натяжение струн, сезонные изменения погоды, износ ладов и различные стили игры.

При правильном использовании анкерного стержня Вы можете настроить свою гитару для оптимальной игры и комфорта.

Как работает анкерный стержень

Когда Вы настраиваете гитару, струны создают давление на гриф. Струны в основном стягивают гриф в форму лука, как показано ниже:

Более толстые струны создают еще большее натяжение, что увеличивает нагрузку на гриф.

Если бы у гитары не было анкерного стержня, её гриф со временем постепенно изгибался бы дугой в сторону струн, пока сопротивление дерева и струн не уравнялось. При такой высоте струн над ладами играть практически невозможно.

Для компенсации натяжения, создаваемого струнами, в гриф гитары устанавливается анкерный стержень.
Анкерный стержень работает, противодействуя натяжению струн. Регулируя анкерный стержень, можно выпрямить изгиб грифа гитары.

При затягивании анкерного стержня, он будет постепенно перемещать гриф от переднего изгиб грифа к заднему изгибу грифа.

Если вы ослабите анкерный стержень, это ослабит напряжение в грифе и постепенно выгнет гриф вперед (ослабление).

На рисунках ниже видно, как анкерный стержень влияет на изгиб грифа:

Таким образом, анкерный стержень добавляет или снимает напряжение в грифе, что влияет на положение струн над ладами гитары.

Анкерный стержень обеспечивает значительную стабильность и контроль над грифом, поэтому они используются в большинстве гитар.

Есть ли у моей гитары анкер? Где он находится?

Прогиб или рельеф грифа

Следует помнить, что гриф у гитары не должен быть идеально ровным как доска столешницы. Нам нужен небольшой прогиб верхней половины грифа. Его также называют рельеф грифа.

Зачем он нужен? Дело в том, что струны у гитары колеблются при игре не равномерно. Наибольшая амплитуда приходится на середину грифа. Это легко увидеть на открытых струнах.

Рельеф грифа предотвращает  биение струн о лады.

Вы можете оценить прогиб, взяв гитару в руки и посмотрев на гриф со стороны верхнего порожка. Сфотографируйте гриф гитары под нужным ракурсом, что бы увидеть все детали.

 Если есть выпирающие лады, Вы их легко заметите.

2 способа проверки прогиба грифа

Если проводить проверку любым из вышеперечисленных способов с лежащей на спине гитарой, то мы получим искаженные значения, так как на гитару будет воздействовать сила тяжести грифа и головы.

Какой должен быть прогиб грифа?

Не существует одного идеального рельефа грифа для всех гитар. Для каждого типа гитар он как правило свой, и кроме того зависит от характеристик конкретной модели гитары, стиля игры и предпочтений исполнителя.
К примеру, зазор в 0,2-0,5 мм это как раз показатель допустимого прогиба грифа для акустической гитары.


Настройка анкерного стержня

Наконец мы подошли к самому главному вопросу: в какую сторону крутить анкер и насколько крутить?
Всё зависит от значений которые мы получили в процессе измерения прогиба грифа:

• прогиба нет или он меньше 0,2 мм — пробуем ОСЛАБИТЬ анкерный стержень, поворачиваем гайку анкера ПРОТИВ часовой стрелки;
• прогиб больше 0,5 мм — ослабляем струны и пробуем ЗАТЯГИВАТЬ  анкерный стержень, поворачиваем гайку анкера ПО часовой стрелке.

• Поворачивайте анкерный стержень не более чем на 1/4 оборота за раз;
• Каждый раз перенастраивайте гитару, чтобы правильно оценить изменения;
• Полные изменения любой корректировки могут занять один или два дня;
• Никогда не применяйте силу к анкерному стержню, если поворот идёт с трудом, то возможно, анкер на пределе.

Какой инструмент использовать для регулировки анкерного стержня?

Поиск и устранение неисправностей анкерного стержня

Вот некоторые распространенные проблемы, с которыми сталкиваются гитаристы при использовании анкерных стержней, и способы их решения.

Не могу повернуть анкерный стержень
Нужно регулировать анкерный стержень без особого усилия. Если Вы не можете повернуть гайку в одну сторону, попробуйте повернуть её в другую сторону. Если в другую сторону она поворачивается, значит, анкерный стержень на пределе.
Если у гайки нет хода ни в одну, ни в другую сторону, это признак того, что анкер сломан или поврежден.

Нужно ли ослабить струны перед регулировкой анкерного стержня?
Вам нужно ослабить гитарные струны, если Вы хотите затянуть анкерный стержень. Если вы хотите ослабить анкерный стержень, струны ослаблять не нужно.
