Как это сделано .
Когда в машине вся подсветка синего цвета, зеленая подсветка часов несколько выбивается из общей гаммы.
Поэтому было сильное желание изменить подсветку часов. Решения были, но все они требовали либо материальных затрат, либо много времени. Думал даже купить часы с синей подсветкой и внедрить их…
Так бы и думал дальше, но на глаза попался синий маркер и, подавив в себе желание написать на стене какое-нибудь коротенькое слово из трех, максимум пяти букв, приступил к делу.

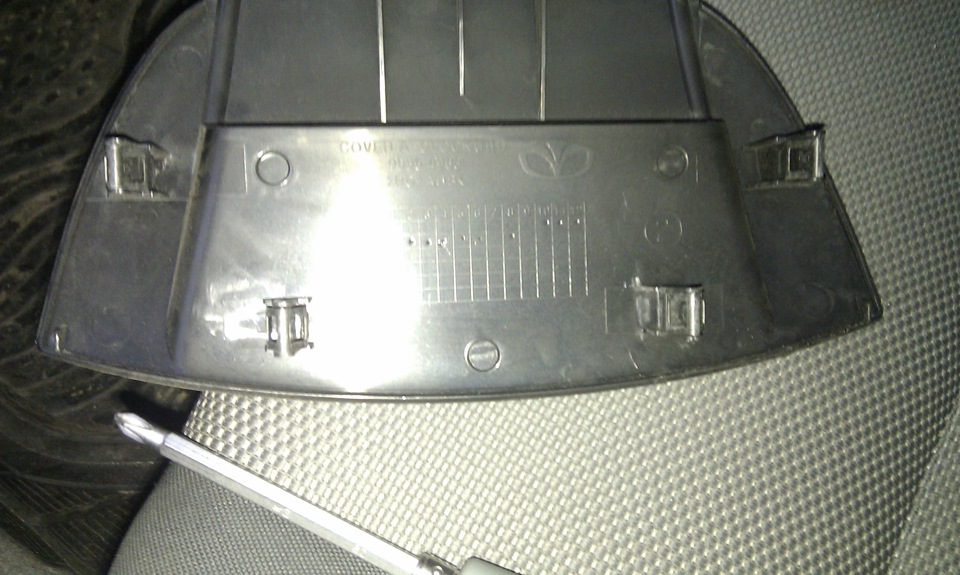

Снимаем часы, для этого вставляем большие пальцы в верхние углы накладки часов, остальными пальцами упираемся в торпедо и с усилием вверх сдергиваем накладку.
Она держится на четырех защелках.
После откручиваем два самореза :
Справа и слева.
Нажав на пимпочку отсоединяем колодку и уносим часы домой.
Дома их разбираем, сложного ничего нет, все держится на защелках, которые осторожно поддеваем маленькой плоской отверткой и по кругу снимаем . Должно получиться три детали :

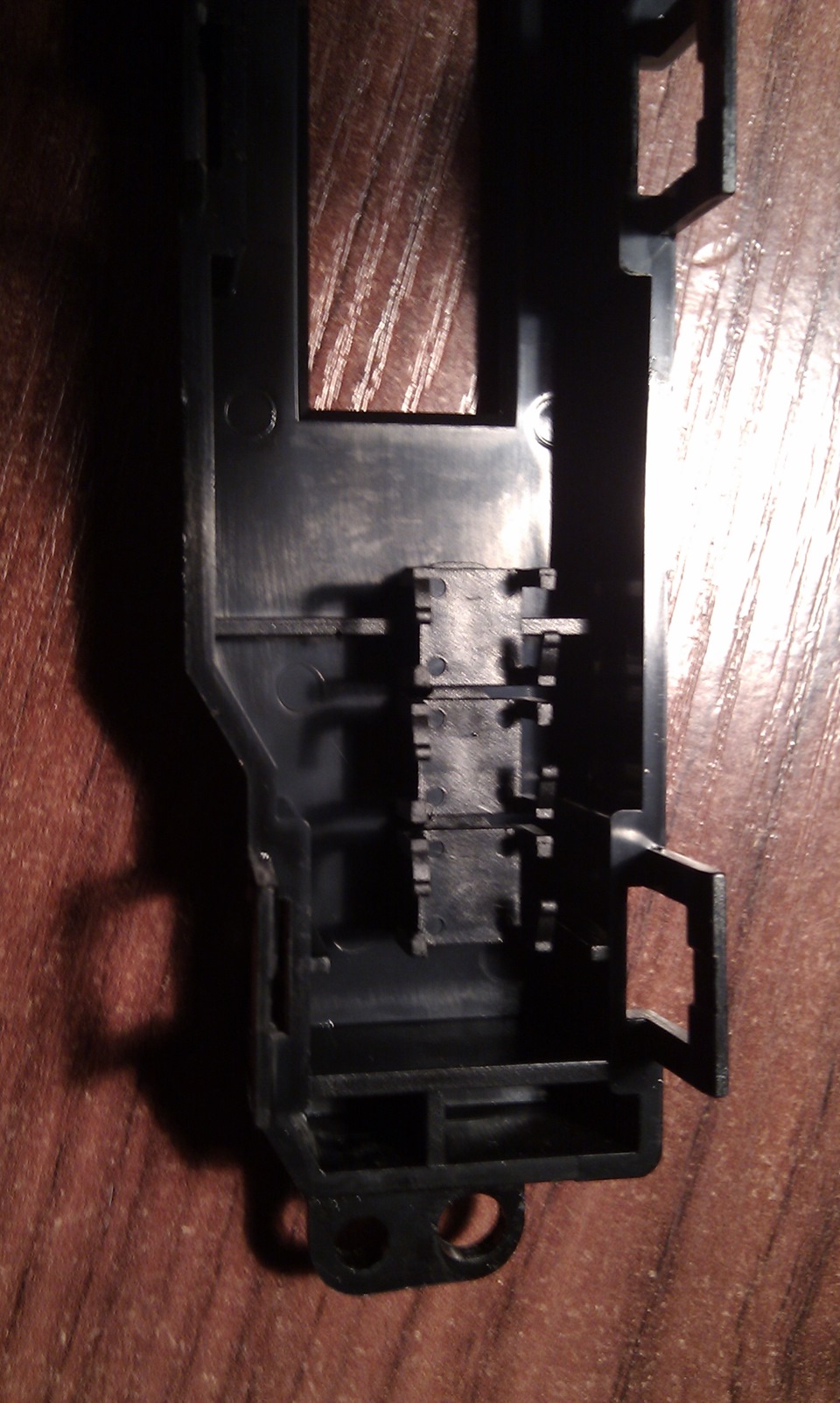

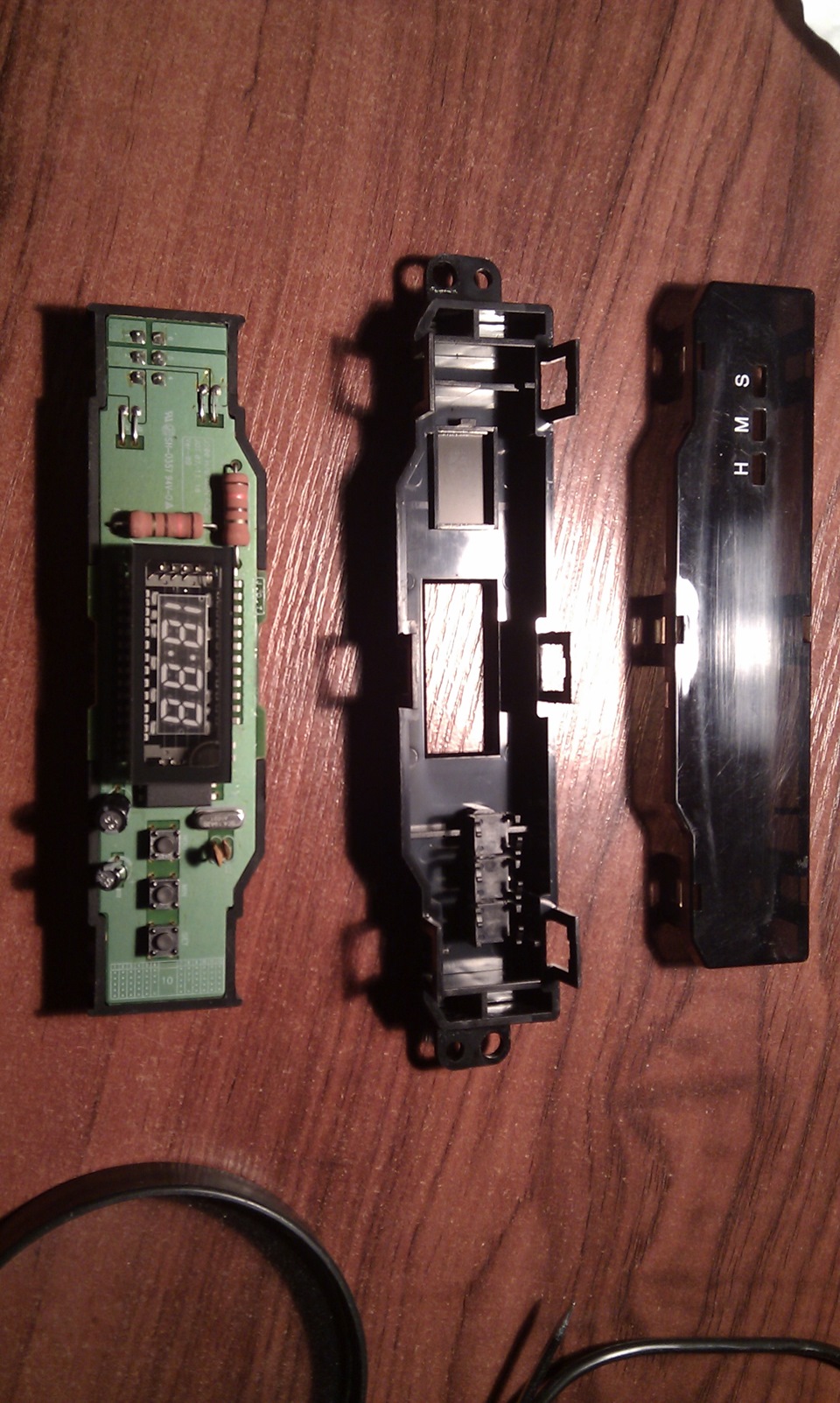

Плата на основании, подложка с кнопками и верхний затемненный пластик.
Осторожно снимайте основание с кнопками, лучше разбирать кнопками вниз .
Три кнопки.
Берем синий маркер, например для СД .
Я брал из такого набора .
И этим маркером параллельными линиями закрашиваем индикатор часов :

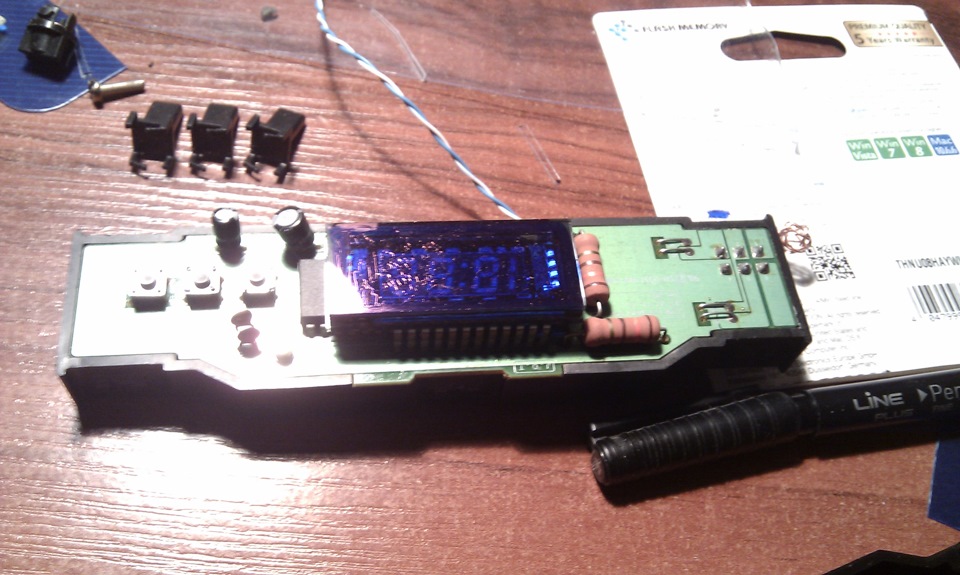

Закрашено.
Вас не должна пугать некоторая » страшнота » полученного . Если оставить так, то часы будут светить голубым с зеленоватым оттенком :
Вот такой приятный цвет, но нам нужен другой .

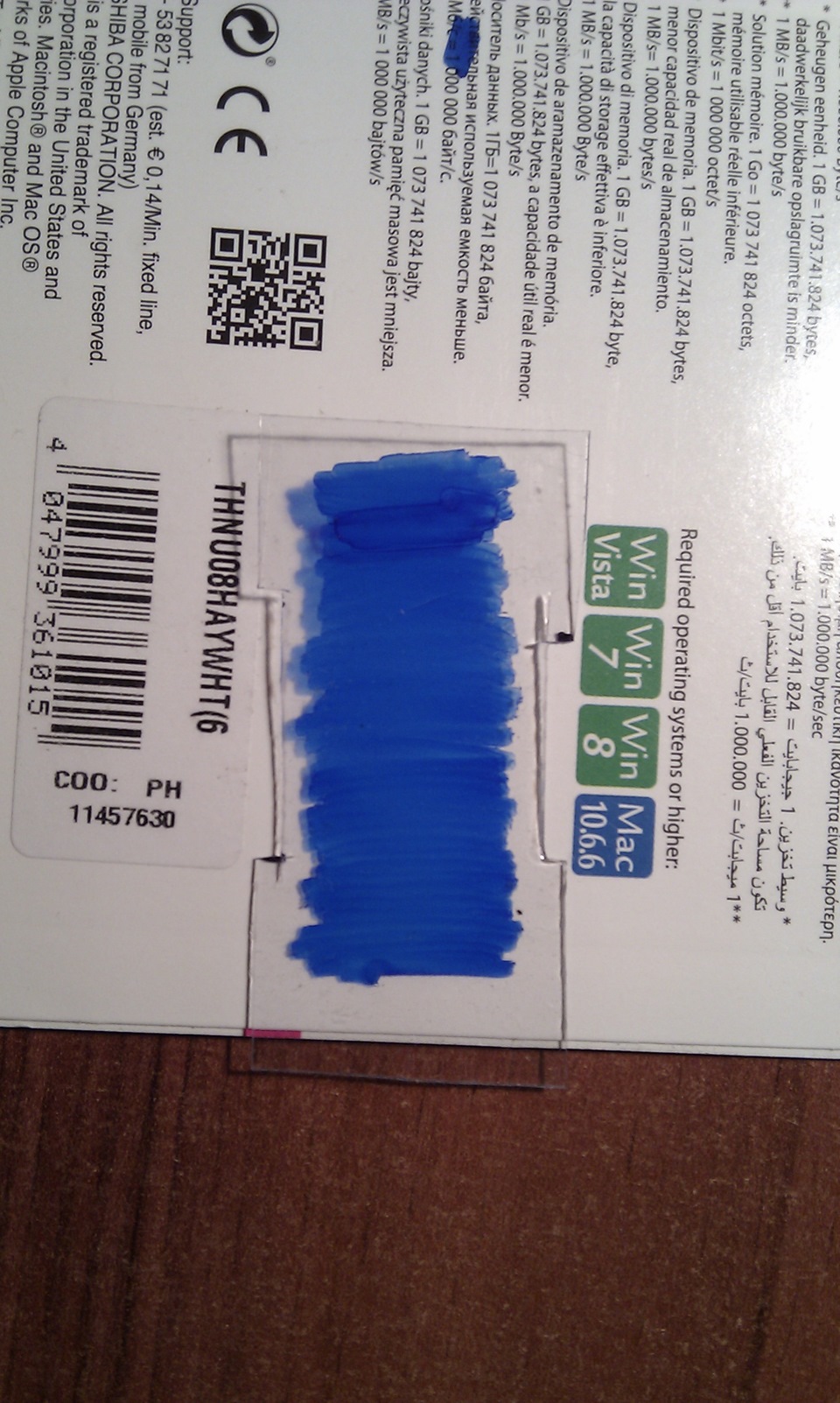

Поэтому берем прозрачный блистер от упаковки ( желательно поплотнее ) и вырезаем два прямоугольника так, чтобы они вставлялись во внутреннюю часть верхнего затемненного пластика часов и закрашиваем их синим маркером, после чего, сложив их, вставляем в секло :
Закрашивая, старайтесь делать это равномерно, Вверху видно мой ляп .
В зависимости какой нужен оттенок, делаете нужное количество слоев закрашенного пластика.
Но когда я все сделал, свет часов оказался темноватым и поэтому пришлось выпиливать окошко, вот почему пластик должен быть покрепче — он будет закрывать окно.
Сначала размечаем :

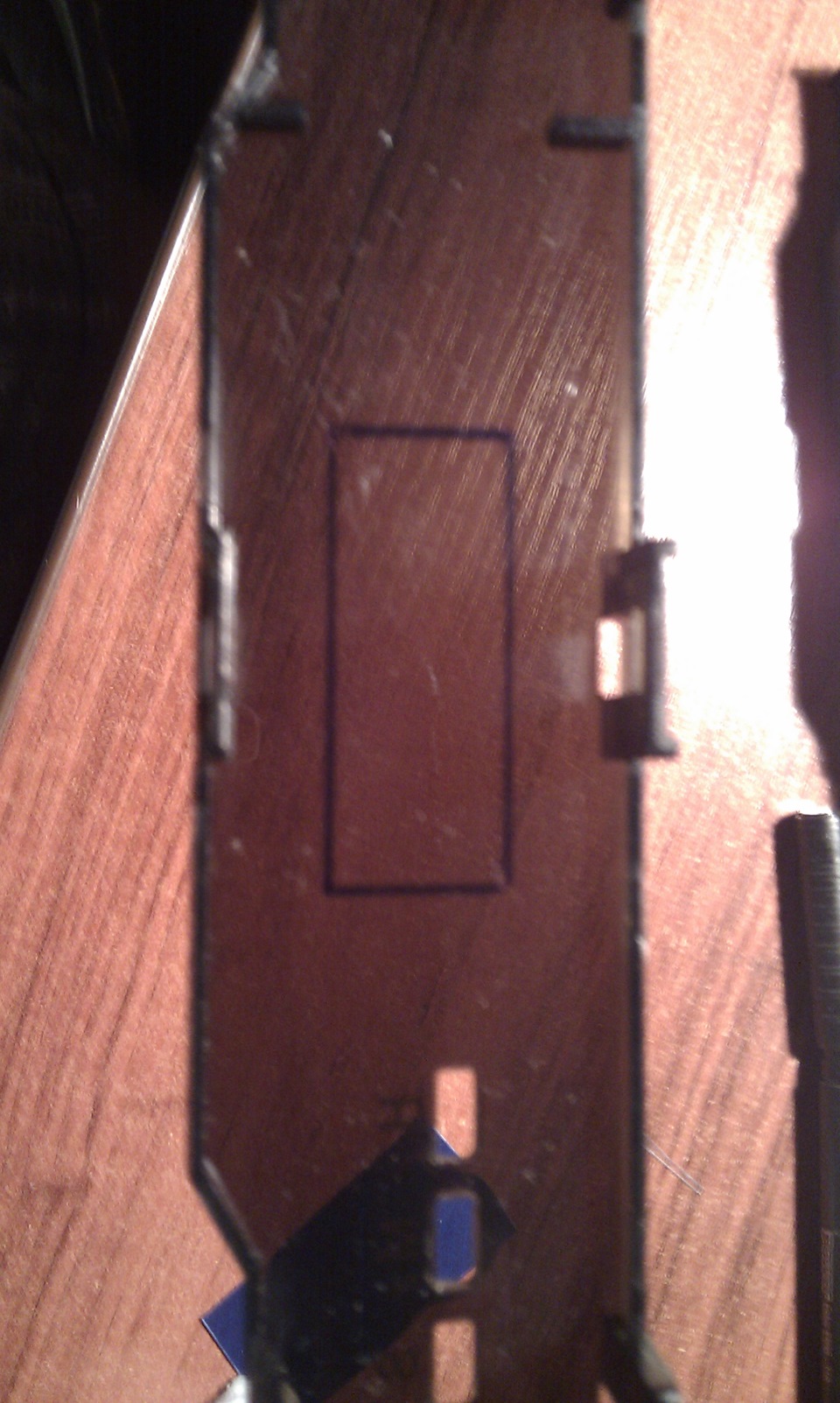

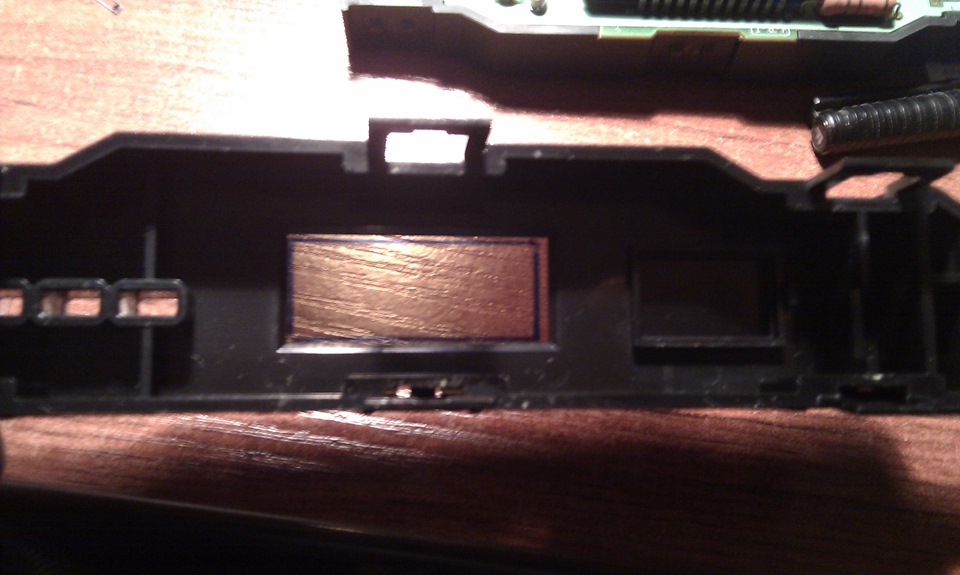

Изнутри обводим вырез в подложке .
Вот это и будем вырезать .

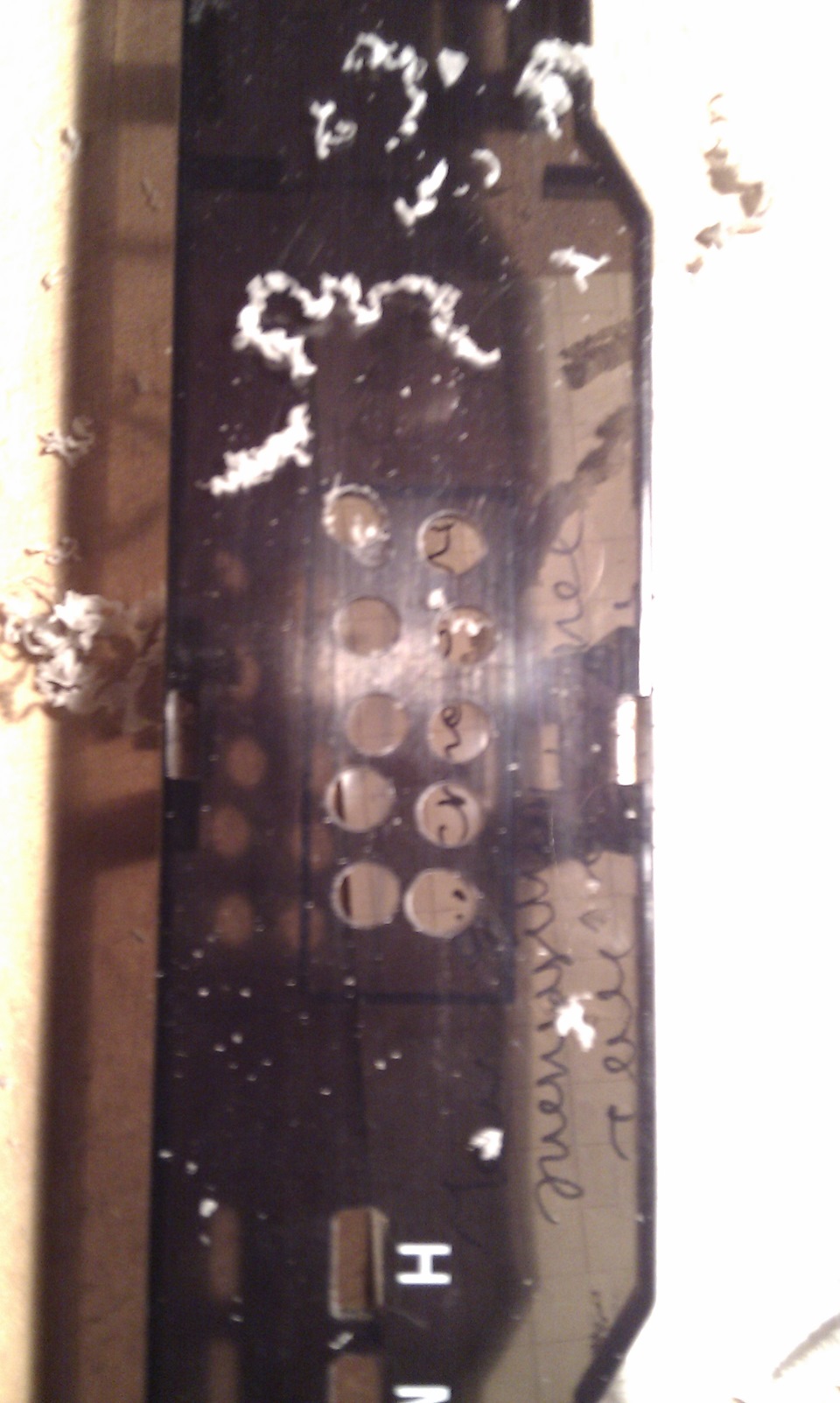

Высверливаем :
Чем ближе к границе, тем легче обрабатывать потом .

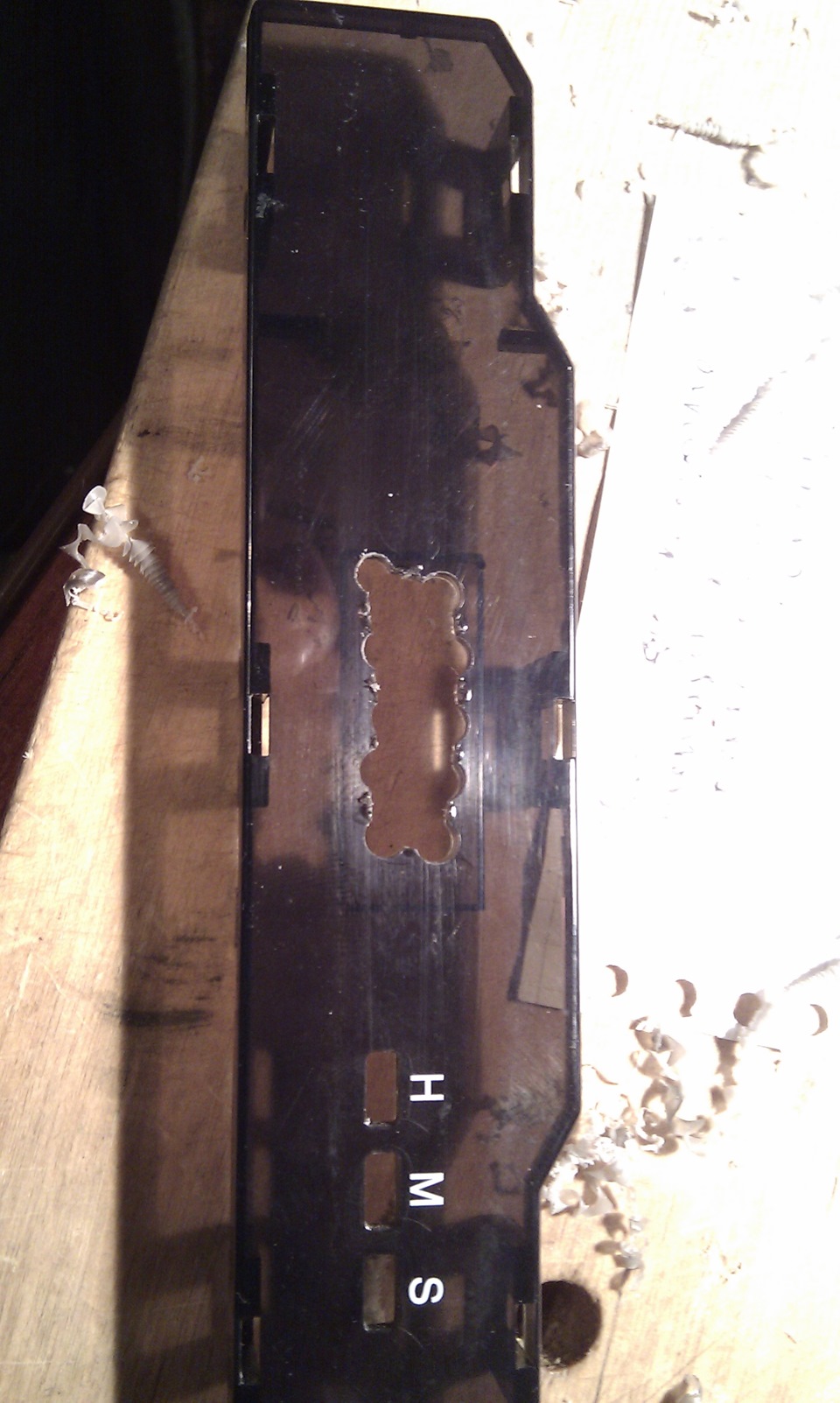

Кусачками скусываем перемычки между отверстиями .
Сделал не очень точно, поэтому пришлось подольше поработать напильником .
Потом спиливаем напильником и надфилем по границе, но помнив, что пластик может расплавиться, поэтому спиливаем периодически меняя стороны . Края окна немного полирнуть, чтобы не было видно спилов ( с начало надфилем, потом обычным спонжиком ) .

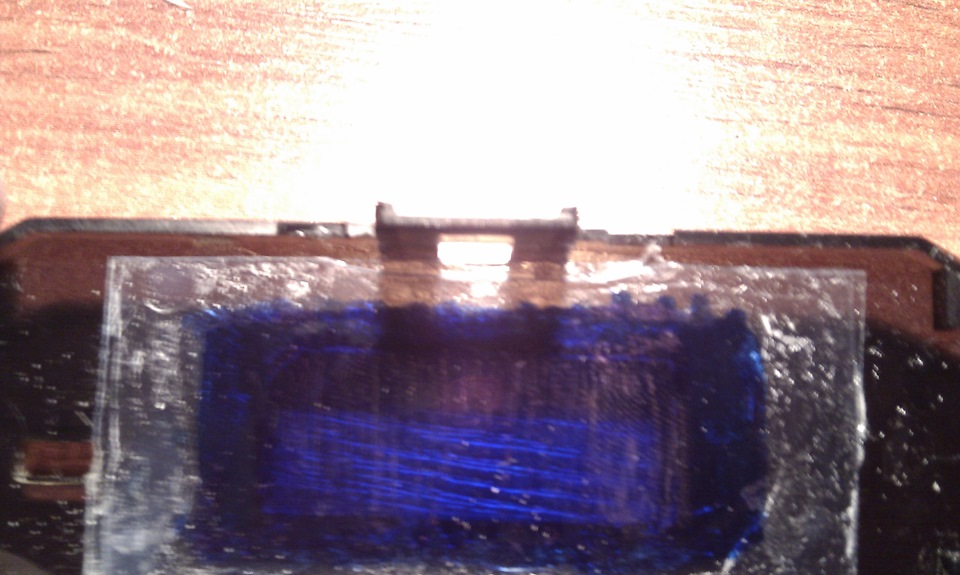

После наклеить на окошко изнутри закрашенный » бутерброд » ( клеил на обычный универсальный клей ) .
Наружную сторону пластика, которая будет в окошке не закрашиваем .
Клеим НЕ ВПЛОТНУЮ, а оставляем зазоры в верхней и нижней части, иначе часы не защелкнутся до конца,
Включаем и сразу забываем о женщинах ( мужчинах ) и спиртном .
На самом деле цвет более насыщенный, чем на фото .
Идем ставить часы в машину .
Как уже отмечал, реально цвет более насыщенный .
Общий вид :
Теперь все гармонично, можно опять вспомнить и о женщинах и других прелестях жизни .
На этом можно было бы и закончить, но при включении часов дома от акб шуруповерта, я заметил как довольно сильно греются два резистора на плате :
Не заметить их трудно.

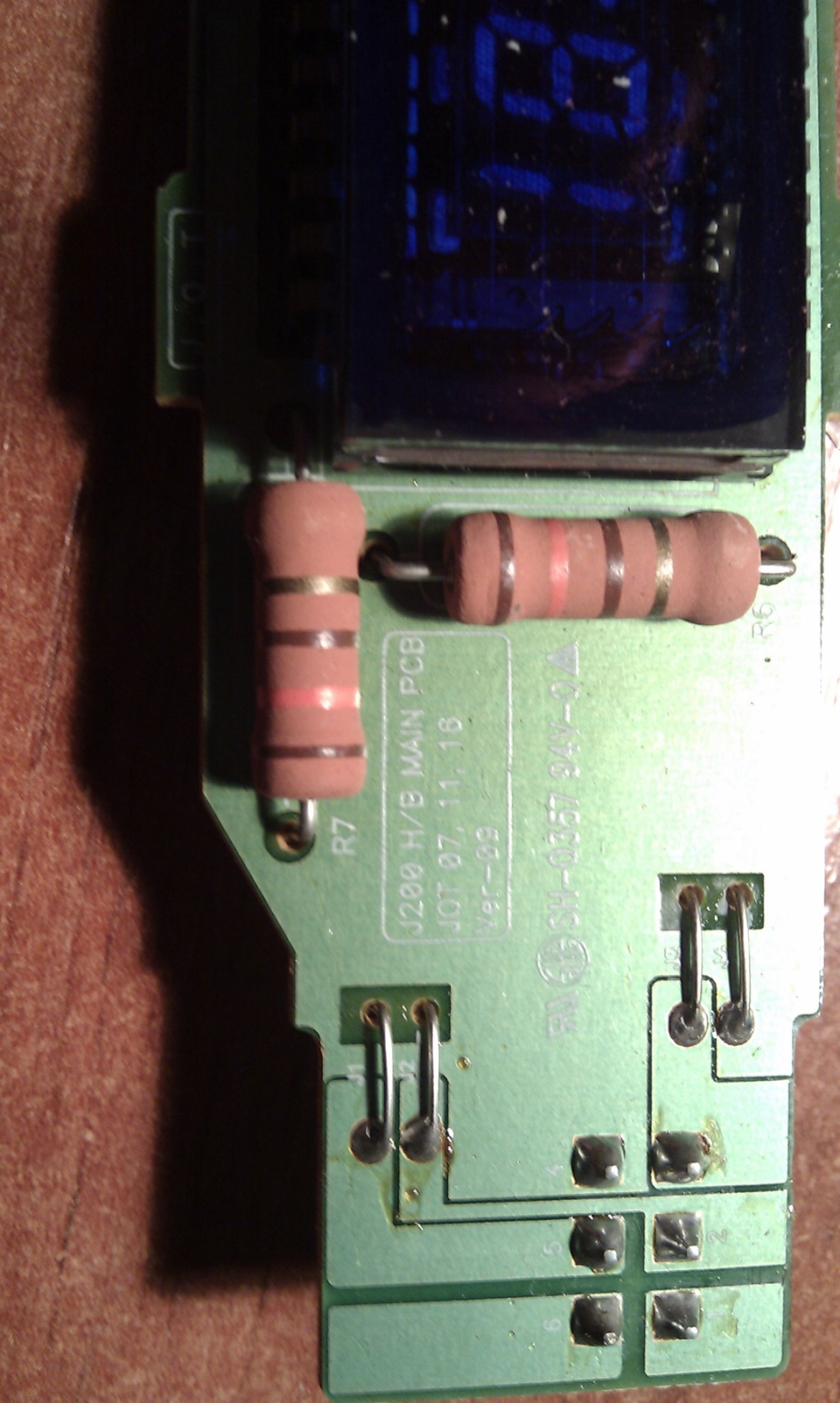

Поэтому от греха подальше их пропаял :
Кстати, при проверки плюс включать в два центральных контакта, а минус в контакт обведенный синим .
Доводим до Ума Шевроле Лачетти
ВСЁ СВОИМИ РУКАМИ
Часы Шевроле Лачетти 2
09.11.2019
. . Многих уже достали наши салонные Часы Шевроле Лачетти и не обошли стороной и меня после 7 лет эксплуатации. Второй раз разбираю. В первый раз у часов только сбивалось время, и я даже не замечал этот момент. Снял их, проверил пайку, погнул плату из стороны в сторону — всё работает. Тогда почистил плату между дорожками и промыл всё спиртом. Проработали они у меня 4 месяца без нареканий Часы Шевроле Лачетти
Но потом опять начали сбрасывать время где-то раз в 2 месяца. Дальше чаще, и наконец-то я увидел чёрный экран, то на 5 минут, то на 10. Зато теперь появилась возможность проверить входное напряжение на фишке, и оно было в норме. Значит проблема в самих часах.
Снял, пришёл домой, разобрал и подключил питание. Но они как на зло заработали, а так причину найти сложно. На плате есть 2 больших сопротивления — заметил, что верхнее, оно расположено вдоль платы, качается — пайка отвалилась. Когда контакт есть — дисплей светит ярко, как нет контакта — начинают наполовину притухать. Кто то в комментариях спрашивал почему мерцает дисплей — вот одна из причин.
Начал гнуть плату, в надежде, что часы потухнут, и они потухли. Сразу стал по очереди пинцетом перемыкать эти злощастные 4 диода. Как только перемкнул D4 — дисплей сразу включился и часы заработали. Посмотрел на пайку. На глаз видно, что пайка капитальная на всех диодах. Но на всякий случай пропаял ещё раз. Подключил питание — всё работает. Обхватил пинцетом диод и начал качать его. Дисплей стал то выключаться, то включаться.
Стало понятно, что проблема внутри самого диода. Было первый час ночи — где я найду диод в такое время? Но мне уже было не остановиться. Стал изучать схему. К часам подходит 4 провода и у каждого на плате есть свой диод, через который напряжение от провода поступает на схему часов. Как же работают у нас часы?
На 5 контакт идёт постоянный плюс от аккумулятора (диод D1). На 4-ом всегда присутствует минус — масса автомобиля (диод D4). Этого хватает, чтобы часы работали в спящем режиме — просто считали время — дисплей не горит. Как только вы повернули ключ зажигания в первое положение — сразу пошёл ещё один плюс на 2-ой контакт (диод D3), и дисплей засветился, появилось время. Как только вы включили габариты — пошёл ещё один плюс на 3-ий контакт (диод D2). И дисплей перешёл в ночной режим — яркость уменьшилась в 2 раза.
Если сгорит этот диод, то просто часы не будут переходить в ночной режим. А если то работает, то не работает — будет мерцать дисплей при включенных габаритах.
Так же время не будет сбиваться если мудрит диод D3, дисплей при этом будет тухнуть. Время сбивается только из-за диодов D1 и D4 — это постоянный плюс и масса автомобиля. Дисплей при этом тоже будет гаснуть.
Для чего служит диод — он пропускает ток только в одном направлении. Все 4 диода стоят на входе. В машине у нас и так постоянное напряжение, и ток сам течёт только в одну сторону, как принято, от + к -. Похоже, что эти диоды стоят для защиты, чтобы не перепутать + с -.
Но у нас провода уже в фишке и по другому её не вставить. Но это первая степень защиты. А когда на схему подаётся сразу несколько плюсов, как в нашем случае — 3 плюса, то без диодов ток от одного плюса через саму схему может пойти на другие плюсовые контакты, и уже через соединительные провода запитать цепь 15С — это при повороте ключа в замке в первое положение или включить габариты. Правда я замерил и там со схемы идёт 4 Вольта на D2 — лампочки гореть не будут, но утечка тока обеспечена. На D3, это который от ключа, напряжение со схемы не идёт. Но схема не вечна и на ней может чего-нибудь замкнуть, и тогда напряжение может появиться. А мой неисправный диод D4 идёт по минусу, и из-за него таких проблем не должно быть.
В общем за неимением диода я решил его просто перемкнуть. Отрезал ножку от транзистора, и её концы припаял к ножкам диода — поставил, как говорится, перемычку. Теперь ток проходит на прямую.
Ну и на всякий случай оставил включенными часы на всю ночь. Поставил точное время по смартфону. Утром сверился — идут секунда в секунду.
Подумал, что безболезненно можно перемкнуть и диод D1. На него идёт постоянный плюс от аккумулятора. Ну и как говорится — пацан сказал — пацан сделал. В общем поставил перемычки на оба диода постоянного питания D1 и D4.
Собрал часы и поставил на машину. Отъездил 3 недели. Часы работают отлично — время не сбивается — дисплей не гаснет — идут секунда в секунду со смартфоном. Эти диоды можно посмотреть в видео:
. .Сегодня на дворе 15.04.2020 — Всё работает секунда в секунду со смартфоном.
. .Сегодня на дворе уже 25.04.2021 — а часы всё ещё работают и отлично (тьфу-тьфу не проговориться бы).
