Как изменить цвет подсветки на форд фокус 3

Доброго времени суток наш подписчик и случайный гость.
Собственно расскажу о том как я заменил диоды фоновой подсветки.

Изначально я хотел взять диоды из старой приборной панели, но их там оказалось слишком мало.
По этому было решено заказывать светодиоды в Chip & Dip.
Нашел диоды которые по размеру и цвету идеально подходят — артикул 8002641345 — OSB64LS3C1A-CR18, CRLED; SMD; 3528, PLCC4; голубой (ice blue); 2100мкд; 120°; 5,5?20В, производства OptoSupply (не пугайтесь цены закажите от 25 штук и она будет копеечной)

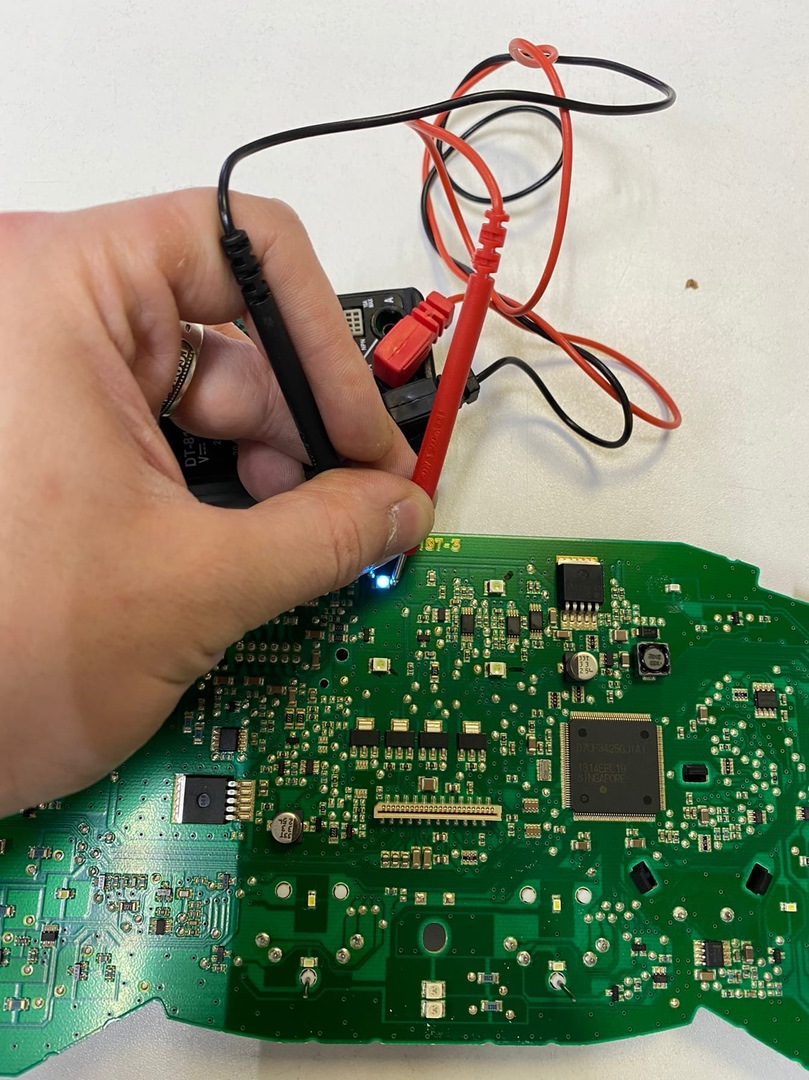

Самое важное в данной процедуре это полярность. Ее мы можем узнать обычным тестером в режиме звонилки, при правильной полярности диод начнет тускло светиться.

Как разбирать салон и снимать подсветки рассказывать не буду. Ибо очень много инструкций как снять карту дверей, или разобрать центральную консоль. Да да по хорошему для пересвета подстаканника вам нужно разобрать и снять центральную консоль, ибо вы как я можете сломать хрупкий пластиковый рассеиватель и потом все ровно разбирать консоль что бы достать обломок и что то придумывать. Я особо не фантазировал тут, обломал почти под корень оставив 5мм и вставил в посадочное место. В общем с подстаканниками буду что то колдовать светит но очень тускло.

Отпаивал диоды по следующей схеме, капаем на плату немного ЛТИ-120, на носим на заводскую пайку свое олово, потом берем диод пинцетом так что бы пинцет слегка уперся в плату, и расплавляем олово одновременно пытаясь отогнуть диод. На всю перепайку у меня ушло 25 минут.
Вообще для пайки вам понадобится:
Паяльник — чем тоньше тем проще будет.
ЛТИ-120
Бензин калоша — для смывки ЛТИ-120
Олово
Пинцет
Светодиоды.
Шприц для ЛТИ-120
Старая зубная щетка — для того что бы было удобно бензином калошей смыть ЛТИ-120 и отчистить труднодоступные места.

Теперь о самих платах и их полярности.
Вот вам схемка на которой все будет понятно любому человеку.

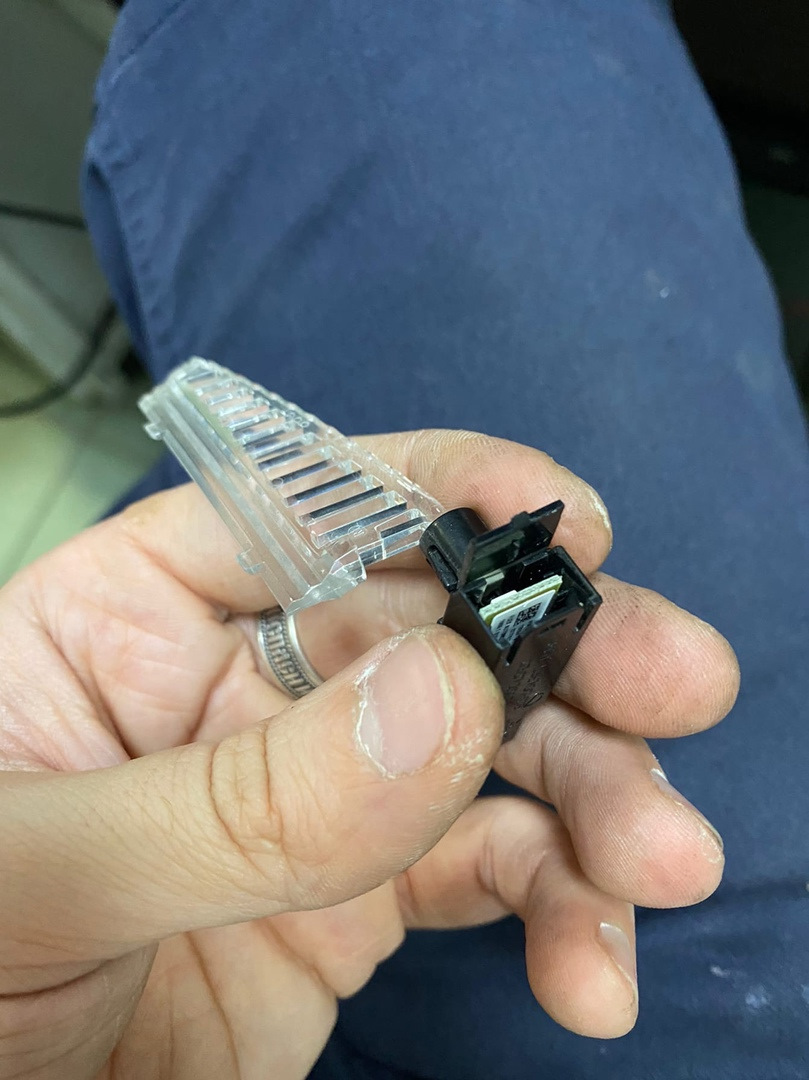

Что бы перепаять диоды в подсветках карманов, ручек, и подстаканника необходимо достать плату из корпуса.

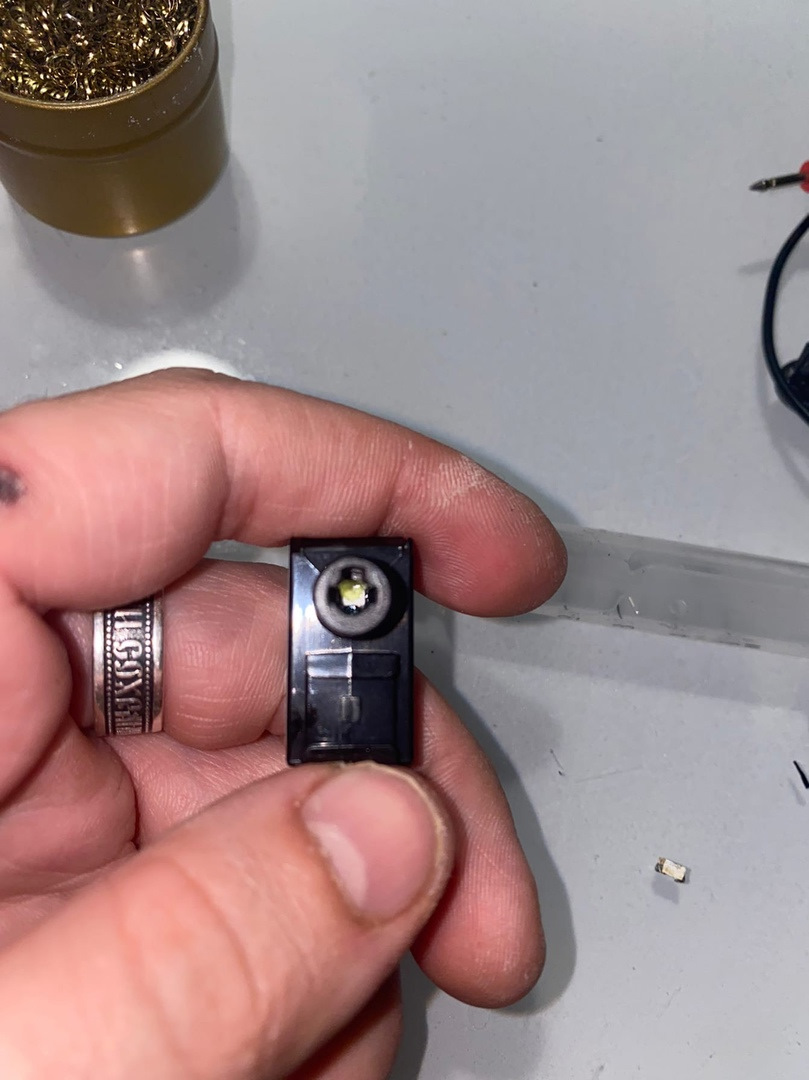

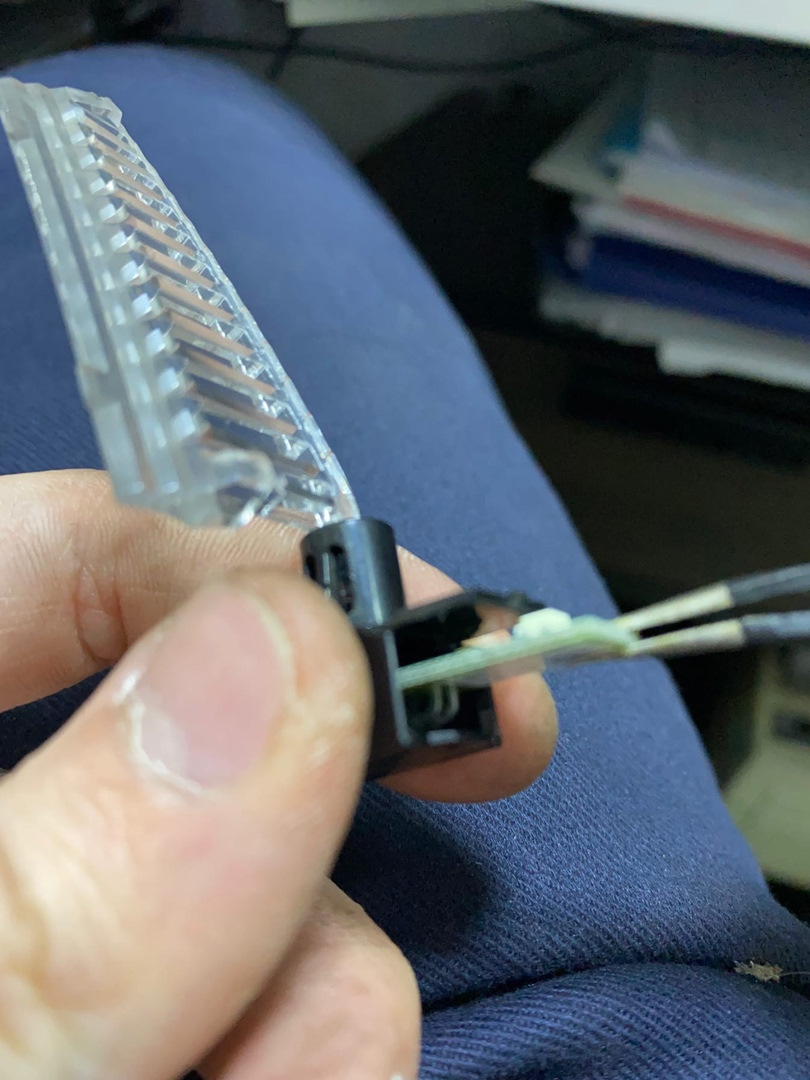

Делается это просто. Отщелкиваете защелку и открываете крышечку. Берете пинцет, цепляете плату, и вытаскиваете ее.

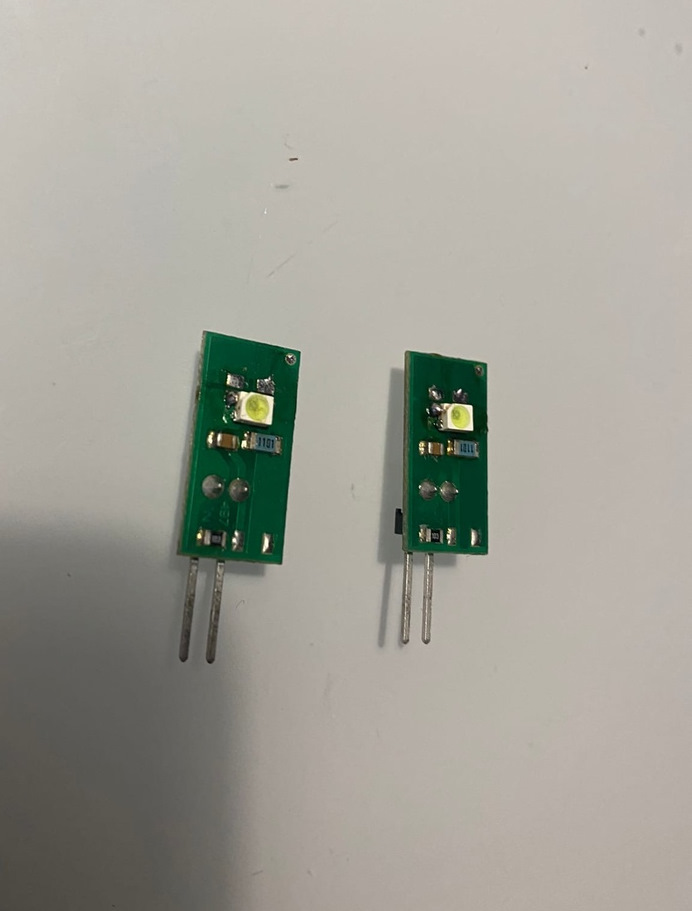

Теперь о трабле с которым я столкнулся, на плате 3 минуса и 1 плюс, а на светодиодах 3 плюса 1 минус.
Но и здесь я тоже выкрутился пусть и немного колхозно, но все работает. Возможно вы мне что посоветуете может быть переделаю. (Даже если возможна перипиновка разъема я этого делать не хочу так что этот вариант не предлагать)

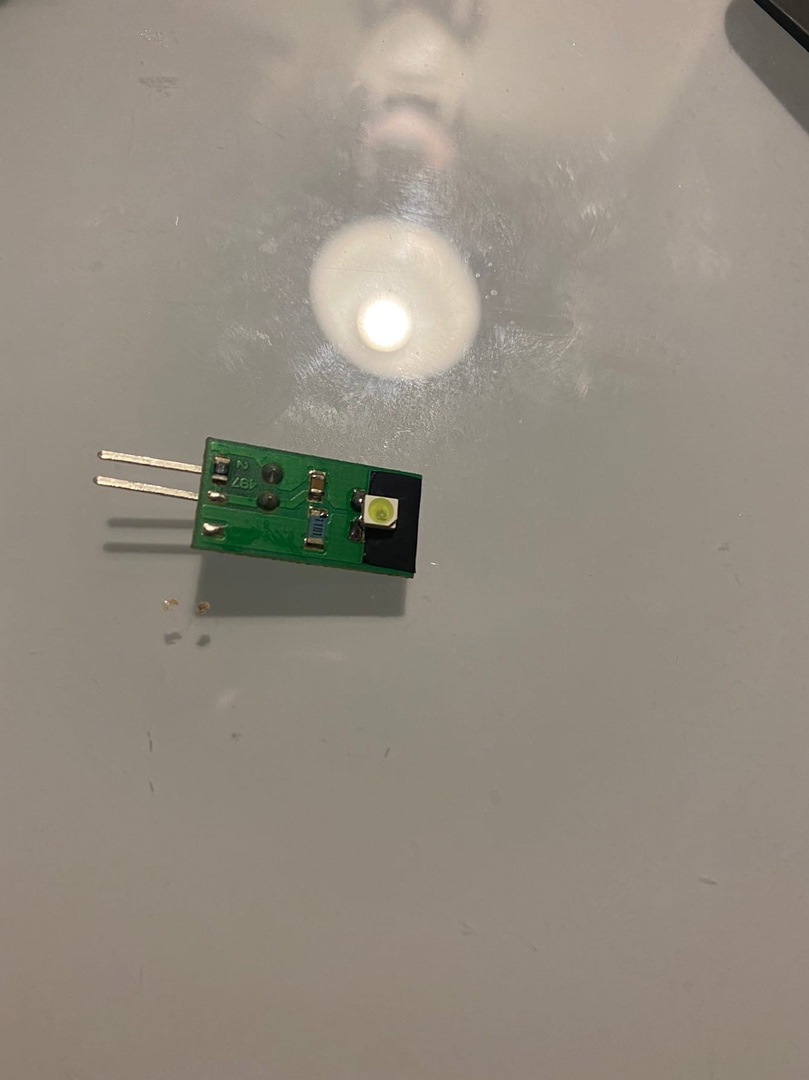

Собственно я взял изоленту вырезал кусочек под плату так что бы он закрывал 2 контакта с минусом. И припаял диод. Поверьте мне если паяете не соплями то 2ух точек хватит с головой. Катаюсь уже больше месяца и все отлично.

Так же не мало важный момент. Для того что бы подсветка карманов, ручек, и подстаканника правильно распределялась по прозрачному рассеивателю, светодиод должен располагаться по центру отверстия куда вставляется прозрачному рассеивателю или вы можете получить не достаточность света или разницу засветки по салону что ну очень не приятно. Собственно из за этого и было принято решение с изолентой.

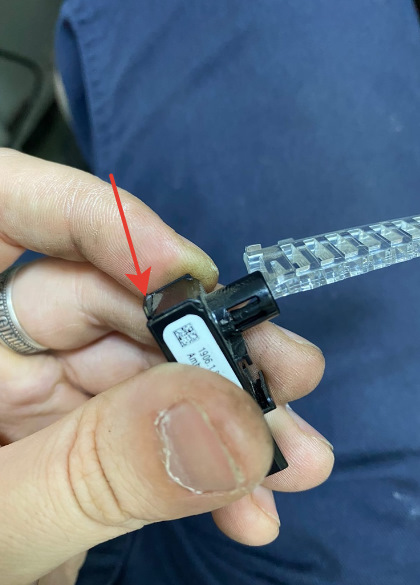

Ниже косячный экземпляр так как не должно быть. Диод должен находится четко по центру.

С подсветкой ног все еще проще скажем так припаиваете диод обратной стороной не знаю как по другому это написать.

Собственно все основные моменты я рассказал, можно насладится конечным результатом.
Долой крайне тусклый красный цвет, привет яркий холодный голубой! Если что он не на много ярче чем завод и не отвлекает и не мешает, а вот атмосферу создает непередаваемую.

Чувствую себя порой как в космическом корабле. Неописуемое чувство.

Ставьте лайки, подписывайтесь и комментируйте, делитесь записью.
Для нас это очень важно.
Всем ровных дорог.
