Всем привет !
После пересвета /блока управления печки и подсветки подстаканников, решил пересветить приборную панель, так как не подходило в цвет моих предыдущих пересветов, да и ночью не фига не было видно ( так как блок управления печки светит очень ярко, приходилось убавлять яркость в нуль, ну а приборки не было видно совсем практически )
Что понадобилось:
— белая светодиодная лента
— синяя светодиодная лента
— термопистолет ( для изготовления бортиков )
— провода
— паяльник, нож, термотрубка, изолента и прочие подручные материалы…
Берем и аккуратно снимаем само табло приборов…
шпуньк

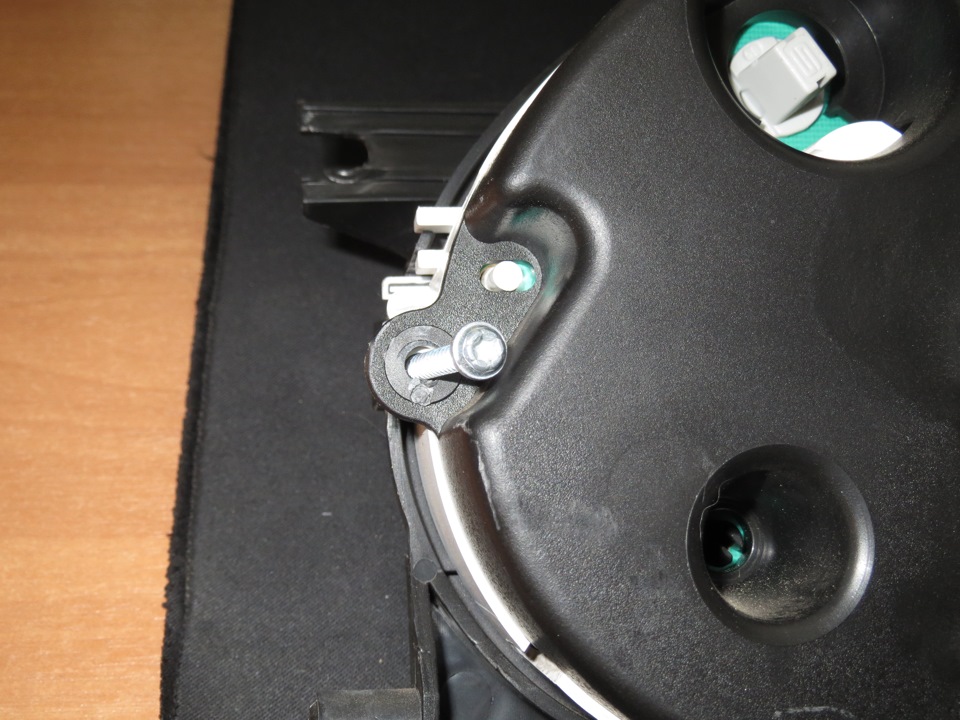

Откручиваем 4 не русских болтишки по кругу…
шпуньк

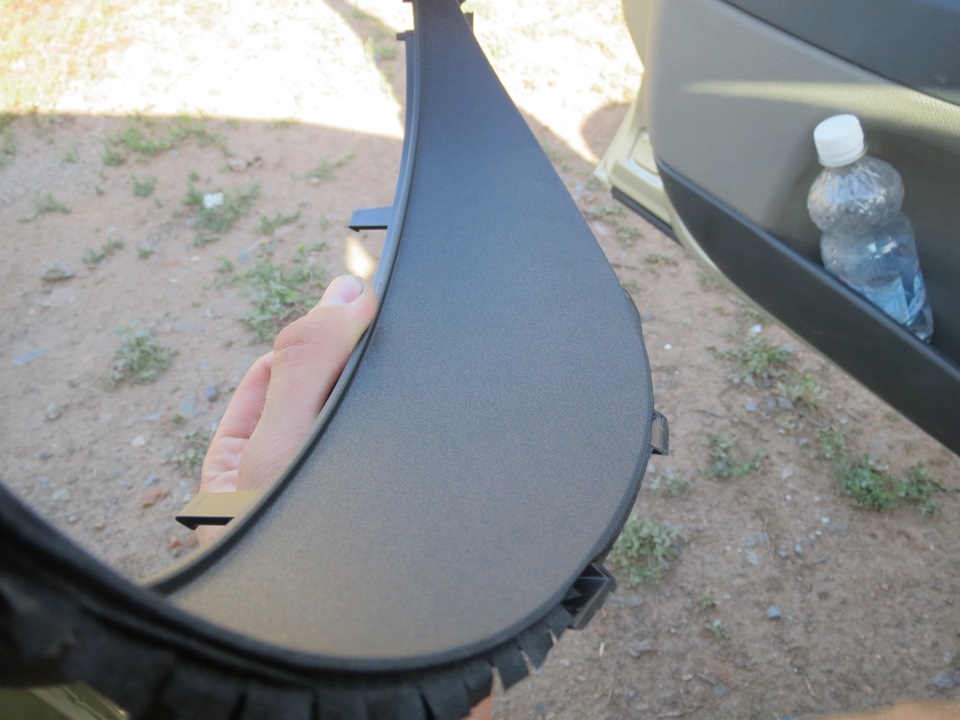

Дергаем пластмассовое окно ( на защелках ), и козырек ( то же на защелках )…
шпуньк
Далее нужно снять стрелочки. Для этого берем чистыми руками за стрелочку и поворачиваем ее…
Для тахометра и спидометра поворачиваем их против часовой стрелки и тянем на себя.
Для бензина и температуры поворачиваем по часовой стрелки и тянем на себя
Это нужно для того что бы потом у вас стрелки встали в первоначальное положение. Снимаются очень просто поэтому можно не бояться.
вот так
Вот так должно получится, далее подцепляем циферблат и аккуратно отделяем его
И сразу же готовимся к оттиранию вот этого синего налета или как по правильному светофильтр. Это нужно что б циферки были прозрачные.
выглядит он вот так
Я делал это так…
Пока мама на работе, спизд взял жидкость для снятия лака, и аккуратно, не сильно нажимая, ватной палочкой отодрал всю синеву.
Вот так в итоге получилось…
чисто
Дальше переходим к магии с изолентой, можно взять любой цвет изоленты который хотите получить в итоге, но так как у меня мои «бетмены» в подстаканниках светятся синими, и переключатели в печке то же синие, то я взял именно ее и наклеил на промежутки делений.
Поворачиваем на свет… полосочки светятся синим, что и хотели добиться
Теперь откладываем ее куда подальше, что б не оставить ляпок, и берем следующий слой в нашем бутерброде, белая пластмаска, куда мы прихуя приклеим светодиодную ленту.
Но, перед этим, хотелось бы обратить ваше внимание на этот нано экранчик с резиновыми прокладками, с ним нужно быть очень осторожно!
Так как я несколько раз переберал приборку, одна резинка по случайности отклеилась, но с помощью моего недавно полученного диплома с пометкой «Техник», я смог его восстановить…
Плотно прижал резинку к экрану и заклеил ее супер клеем
Диплом очень помог
Ну да ладно, вообщем с ним будьте аккуратней, сняли его и убрали в шкафчик… пока что.
Ну а теперь к той белой пластмасске.
Так как я хотел сделать синие стрелочки, нужно изготовить бортик, что бы синий свет, не расспростронялся на шкалы, и наоборот.
Взял термоклей, картонку, с помощью картонки сделал нужный изгиб, и залил с одной стороной термоклеем.

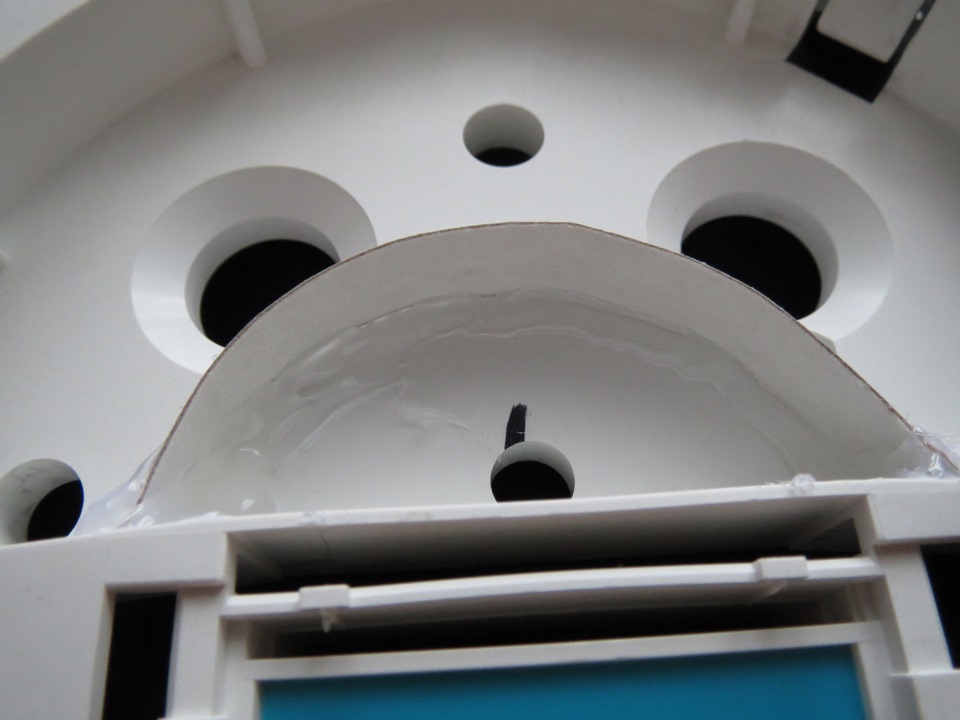

Вышло как то вот так…
Потом нарезаем светодиодную ленту на нужные нам кусочки, прикуриваем к ним провода, и делаем вот так
Саму ленту я то же приклеил на картонку, для придание более равномерной формы, и с обратной стороны залил термоклеем.
Так теперь проверяем на работоспособность и откладываем его, и достаем наш спрятанный в сейфе экранчик.
Берем лезвие или как мне удобно, использовал концелярский нож, с новым лезвием, и снимаем пленочку с экрана, экран будет ругаться, показывать всякие цифирки и симвалы, не пугайтесь, если делать все аккуратно, вы не навредите ему. Если вдруг случайно поколечили эту пленку, не чего страшного, можно взять старый майфун, или телефон, или еще что, и дернуть эту пленку с экрана, после чего удаляем клей пальцем, и вырезаем по контору экрана. Вертим пленку и видим, что цвет экрана меняется, выбираем понравившийся цвет и оставляем его.

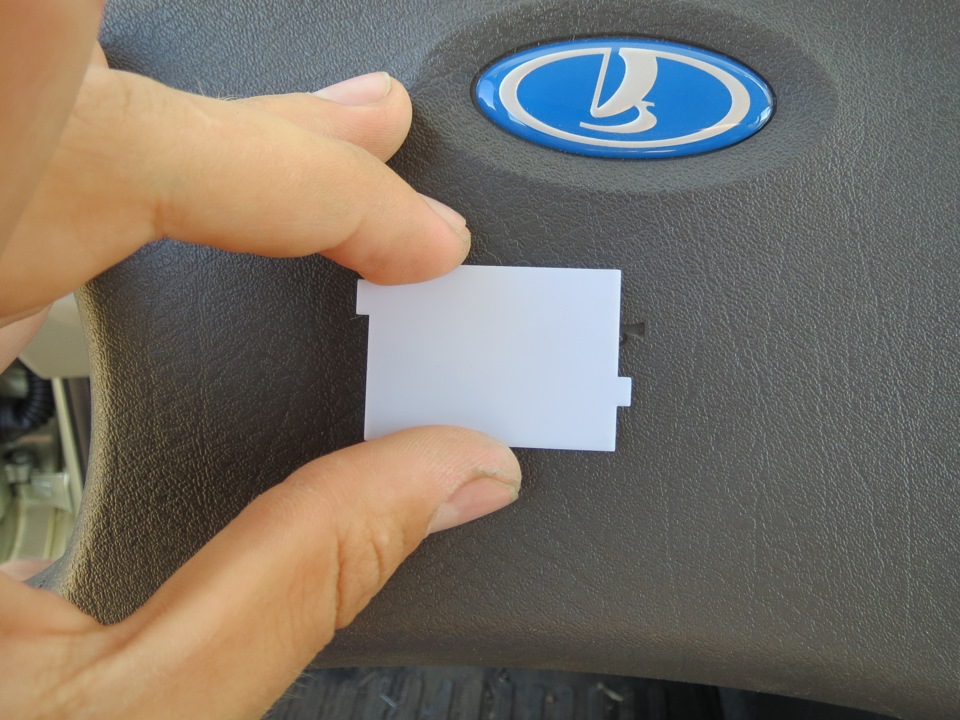

Далее… Вытаскиваем вот такую штучку…
И вытаскиваем растворитель с ватой/тряпкой/да хоть пальцем/ вытираем эту синеву и получаем вот так…

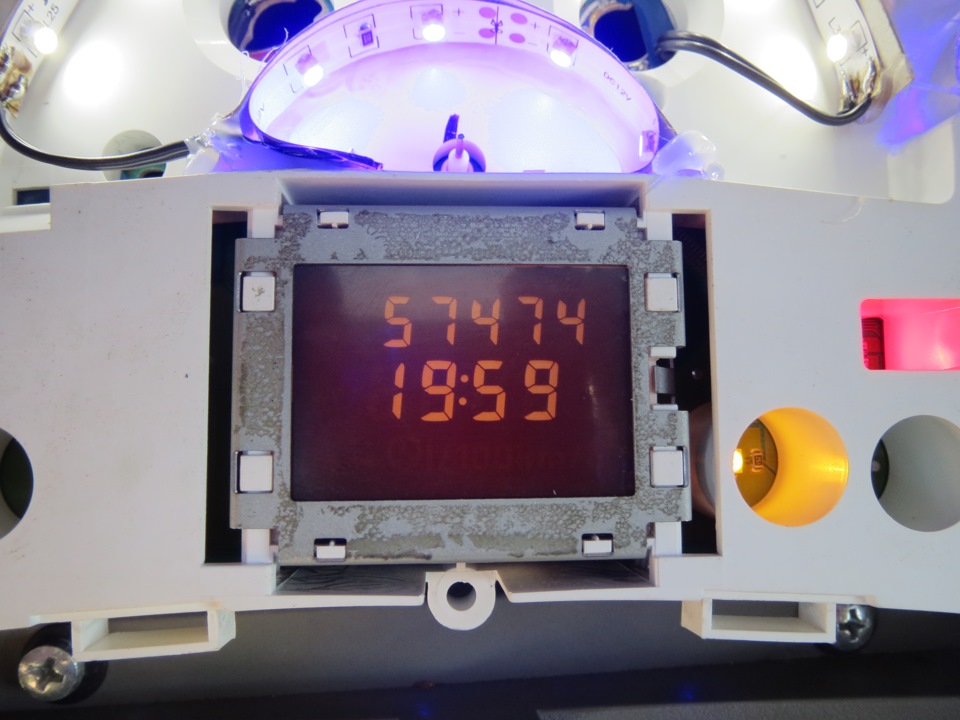

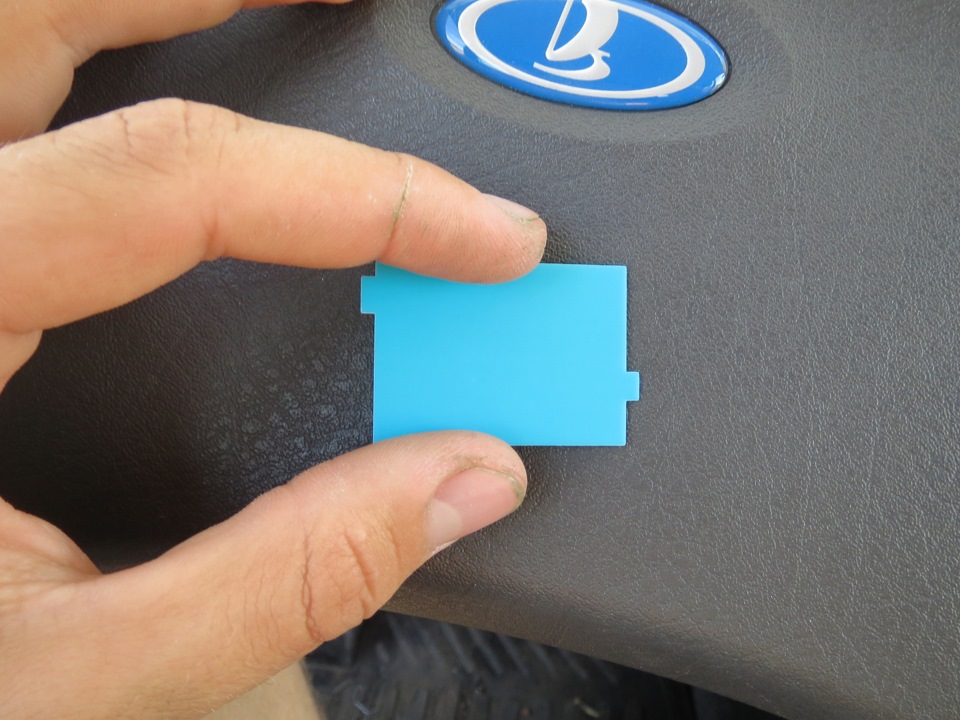

Вставляем ее на место, одеваем наш нано монитор и смотрим что получилось, не забыв нацепиьб нано пленку. Сразу хотелось ответить не перепутайте и ставьте экран так как вы его снимали, железка которая идет с верху должна плотно прижимать экран, она должна защелкнуться на плате, тогда все должно быть в работоспособности.

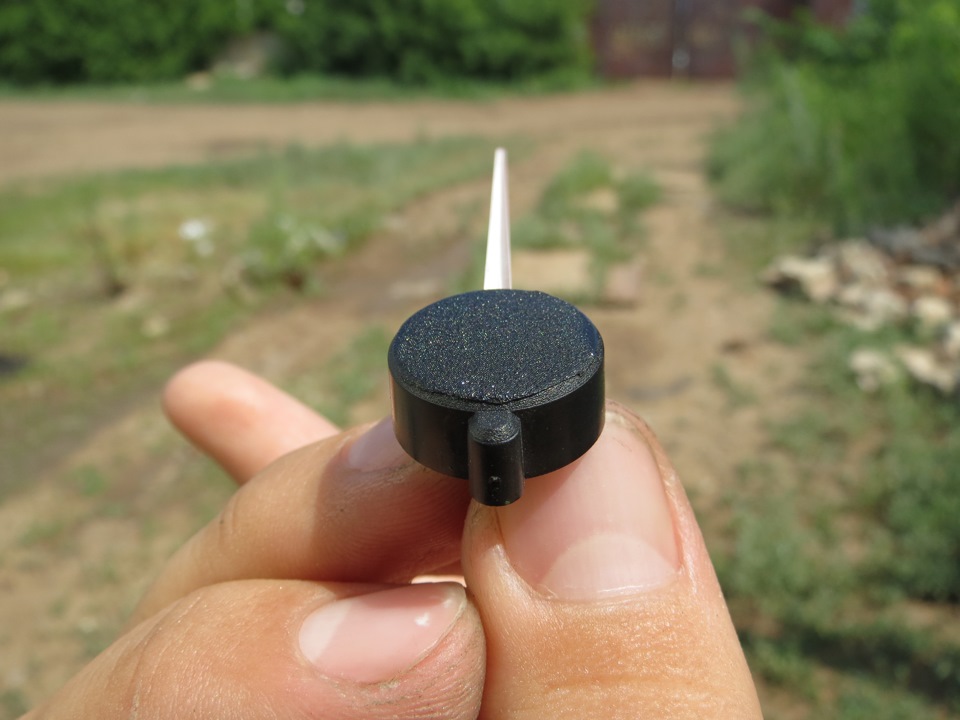

Далее убираем все это дело, и берем в руки стрелочки, отчищаем красную краску, я делал это ножом, и затер 1000 наждачкой. Потом пока мама на работе я спиз взял белый лак, покрасил стрелочки в том месте где был красный, и затянул алмазкой круглишки на них.

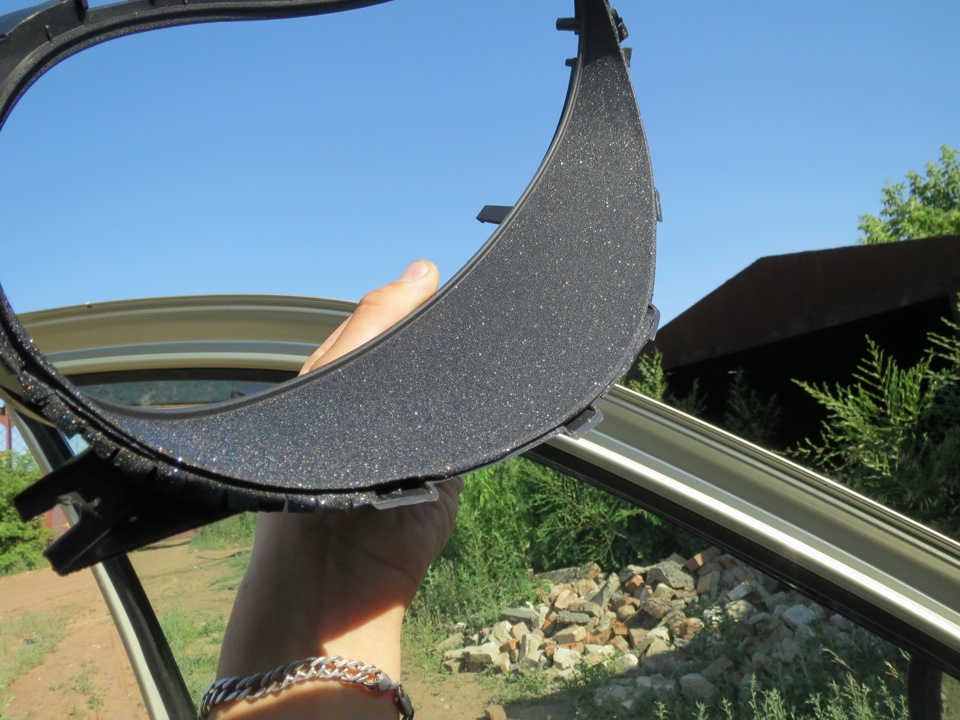

Потом той же алмазкой закатал козырек…
в тени
на солнышке
Продолжение…
- очень яркие SMD 5050 (световой поток — 15 Люмен);
- яркие SMD 3825 (яркость 7-9 Люмен)
- средней яркости SMD 3528 (около 5 Люмен);
- средней яркости SMD 3028 (около 5 Люмен);
- не яркие SMD 3020 (около 4 Люмен);
- не яркие SMD 3014 (около 3 Люмен).
- не торопитесь, чтобы не повредить токопроводящие дорожки платы;
- соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
- не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;
29 апреля 2016
Лада.Онлайн
117 552
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Какие светодиоды выбрать для подсветки панели приборов
Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:
Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).
Примерная разница в яркости светодиодов показана на фото:
Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.
Как изменить цвет подсветки комбинации приборов
1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.
2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.
Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.
Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:
3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.
Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
Фото: бортовой журнал ARIST0KRAT и serg156
Ключевые слова: панель приборов лада гранта | панель приборов лада калина | подсветка салона лада гранта | подсветка салона лада калина | торпедо лада гранта | торпедо лада калина
Поделиться в социальных сетях:
Комментарии
Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Какие светодиоды выбрать для подсветки панели приборов
Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:
- очень яркие SMD 5050 (световой поток — 15 Люмен);
- яркие SMD 3825 (яркость 7-9 Люмен)
- средней яркости SMD 3528 (около 5 Люмен);
- средней яркости SMD 3028 (около 5 Люмен);
- не яркие SMD 3020 (около 4 Люмен);
- не яркие SMD 3014 (около 3 Люмен).
Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).
Примерная разница в яркости светодиодов показана на фото:
Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.
Как изменить цвет подсветки комбинации приборов
1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.
2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.
Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.
Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:
3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.
Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
- не торопитесь, чтобы не повредить токопроводящие дорожки платы;
- соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
- не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
В тексте рассматривается, как выполнить демонтаж приборной панели, чтобы потом произвести её доработку. Примеры тюнинга: замена элементов подсветки, установка цифровых индикаторов и так далее. Следовать инструкции могут те, у кого есть опыт монтажа электроники, выпускаемой в последние годы. Желаем успеха.
Демонтируем приборку сами
Чтобы снять приборную панель в «Калине-2», сначала выполняют демонтаж пластиковой облицовки. Деталь удерживают три самореза, два из которых видны сразу. Смотрите на приборку снизу, и найдёте их. Третий саморез, в свою очередь, находится в отсеке предохранителей.
Отсек с предохранителями будет закрыт крышкой
На рисунке нужный элемент обозначен цифрой «3».
В отсутствие облицовки легко найти 4 самореза, удерживающих приборку на месте. Открутив их, блок можно демонтировать полностью. Но не спешите: проводя демонтаж, нужно будет отключить разъём. А значит, ещё до выполнения всех операций отсоединяют клеммы АКБ.
Обычно отключают только «минусовую» клемму. Деталь удерживается одной гайкой, а чтобы отвернуть её, нужен ключ на 10.
Замена светодиодов
Разобрав блок приборной панели, можно будет заметить, что подсветка двух шкал и дисплея обеспечивается плоскими светодиодами. Их, в свою очередь, можно менять на детали такого же типоразмера. Но помните одно правило: полярность включения нарушать нельзя. На плоском диоде полярность обозначена наличием «скоса» на одной из сторон.
Есть пример, когда штатные элементы заменили диодами синего свечения:
Дальше на видео будет показано, как ещё можно доработать приборку, просто заменив
светодиоды.
Рабочее напряжение одного диода составляет 3-3,5 Вольта. Не устанавливайте элементы, рассчитанные на другое напряжение. Слишком мощные светодиоды, потребляющие значительный ток, не рекомендуется использовать тем более.
Приборка «второй Калины» и многоцветная подсветка, видео
Добавляем цифровую шкалу
Тем, у кого есть опыт работы с пластиком, рекомендуется следующий вариант тюнинга.
В панели приборки под любой из двух шкал можно вырезать окно, в котором закрепляют стандартный индикатор. Речь идёт о цифровом индикаторе, состоящим из двух-трёх отдельных сегментов.
Плоскость приборки прорезают, в окне крепят индикатор
Когда доработка выполнена, приборная панель выглядит так:
3-сегментный индикатор установлен и закреплён
При наличии бликов используйте простое решение: стекло с внутренней стороны оклеивают матовой тонировочной плёнкой. Желаем удачи.
Доработка заменой
Очевидным кажется такой вариант: спидометр с тахометром можно оставить на месте, а дисплей компьютера заменить. В действительности подобную замену выполнить сложно. Бортовой компьютер в «Калине-2» интегрирован в схему приборки, поэтому избавиться от него нельзя. Блок комбинации приборов обычно заменяют в сборе, а сторонние фирмы смогли подготовить несколько подходящих решений.
Можно установить более «сложную», чем в «Калине», приборную панель, выпущенную фирмой ИТЭЛМА. Эта компания – поставщик электроники для всех автомобилей ВАЗ. Выбор оставим за владельцем. Удачного тюнинга!
Как работает приборная панель «не ИТЭЛМА», пример на видео
На днях осознал, почему я не пользуюсь режимом ДХО, а всегда включаю ближний свет: потому что в режиме ДХО не горит подсветка приборов, и показания плохо видно, да и не комфортно как то.
У кого какие соображения будут?
Решение от destin
http://www.lada-granta.net/showpost.php?p=311194&postcount=950
В общем муторное занятие.
Да. Лучше лампочки БС/ДС гонять почём зря.
Машина на гарантии, не хочу делать каких-либо изменений в электрике.
Вынимаете лампочки ДХО/ГО и перегибаете у них контакты, чтобы нити поменялись местами. В режиме ДХО будет гореть 5вт, в режиме ГО — 21Вт, правда на стоянке тоже.
На днях осознал, почему я не пользуюсь режимом ДХО, а всегда включаю ближний свет: потому что в режиме ДХО не горит подсветка приборов, и показания плохо видно, да и не комфортно как то.
У кого какие соображения будут?
Все прекрасно видно до темноты
А у меня люкс.
Первое, что пришло в голову — это прямо в фарах кинуть провода от габаритов на ДХО. Получается в режиме габаритов одновременно будут работать ДХО + габариты + панель. Если так, то меня это устроит.
А потом такие кулибинские аппараты слепят всех мимо проезжающих, стоя на габаритах.
Оставьте машин в покое!
Все прекрасно видно до темноты
Езжу днём с ДХО . Всё вижу хорошо .
Не понимаю, зачем лезть, когда всё просто отлично !http://www.lada-granta.net/showpost.php?p=390753&postcount=14
Не понимаю как могут быть днем не видны показания приборной панели. Я даже в пасмурную погоду все прекрасно вижу без подсветки. Чуть стемнело, тогда да включай габариты или ближний.
С годами все приходит.И способность не видеть панель приборов( циферки и Букова ).
Если зрение подводит, то надо очки покупать, а не в машину лезть и колхозить электрику.
Очки поправят чёткость, а не светочувствительность.
Я бы после гарантии не отказался от такого усовершенствования. 39 лет, со зрением пока тьфу-тьфу. Мне удобнее всего было бы, если б подсветку приборки можно было бы включать отдельно от всего остального. Ну и от регулятора яркости как на Калине-1 тоже бы не отказался.
Всё чем рискуете это комбинашка. У меня дисплей от зажигания, и прошивка люксовая. Был неделю назад на ТО в ПИТЕРЛАДА, никто слова не сказал, хотя приёмщику я это открытым текстом озвучил когда он про маленький пробег спросил (17000 за 2 года.) Поменяли по предписанию ИКЗ, ещё два предписания, и тросики КПП заказали (рычаг дребезжит).
Добавлено через 1 минуту
У Калины приборы подсвечены лампочками, там регулировка обеспечивается простым потенциометром. У Гранты — светодиоды, тут нужно другой регулятор ставить, посложнее.
Что мешает управлять транзистором обычным потенциометром?
Транзистором? Ничего не мешает. Речь о светодиодах. Нет, конечно, можно поставить потенциометр и пытаться им регулировать, и даже будет что-то получаться. Но будет нестабильно и с плохой повторяемостью результата, к тому же светодиодов несколько, и реагировать они будут по-разному, поскольку, по-хорошему, светодиодом нужно управлять не напряжением, а током. На практике чаще всего применяют широтно-импульсную модуляцию. Она позволяет настраивать яркость в очень широком диапазоне с очень стабильным результатом, чего невозможно добиться, питая светодиод постоянным током.
Что касается регулировки в принципе, то я и на Калине, где она была, не пользовался. Незачем.
Много букв. Изготовление элементов электроники давно вышло на уровень минимального разброса параметров. Возмите светодиодную ленту и поиграйтесь с прикладываемым напряжением. Расброс будет только для разных типов свечения, изза разного прямого падения напряжения. Шимить можно, но в данном случае не нужно, не те токи.
Но думаю надо закрыть это обсуждение, поскольку большинству это всё равно не под силу.
Или машину выбирать не с таким слепым дисплеем.
Всем ЖК дисплеям нужен нормальный падающий свет. И не важно на какой машине он будет стоять, технология такая. Попробуйте посчитать что либо на калькуляторе, или возмите цифровой мультиметр, и в тёмное место — эффект будет тот же.
Или сравните логановский дисплей с его дневной яркой подсветкой и грантовский. На ноуте с перегоревшей подсветкой много разглядите?
Так о том и речь — сделать постоянную яркую подсветку, от зажигания. Рецеп только для дисплея простейший приводился уже, справится даже пионер. У меня вторая КП на столе лежит, я над ней измываюсь, может туда яркие RGB светодиоды засунуть, вместо слепых зелёных.
Если нужен только дисплей от зажигания (http://www.lada-granta.net/showpost.php?p=311194&postcount=916).
Я правильно понял, что это подходит для всех грант? И люкс и норма? И вообще что это за ветка, интересно было бы почитать целиком.
babai а какой нужен диод для подключения по вашей схеме . направление тока от контакта 4 к 21
диоды любые маломощные, катодами к 4 выводу.
Добавлено через 9 минут
Я правильно понял, что это подходит для всех грант? И люкс и норма? И вообще что это за ветка, интересно было бы почитать целиком.
Вообще это КП от нормы до 076 прошивки, потом они немного поменяли разводку, и утверждать что в этом месте ничего не поменялось я не могу.
Были бы фотки — можно было бы сравнить.
Тема про КП.
http://www.lada-granta.net/showthread.php?t=2124 — первая часть
http://www.lada-granta.net/showthread.php?t=10262 — вторая часть
Вот ссылка со смежного форума
http://www.lkforum.ru/showpost.php?p=5015415&postcount=87
Ссылка на платку та битая, заказывал он здесь (https://www.drive2.ru/b/1235394/)
Другой вариант (https://www.drive2.ru/b/1310518/) от того же автора, с исходниками, печаткой, прошивкой и ссылкой (https://www.drive2.ru/l/5530292/) на применение на нашей КП
И той же оперы. (https://www.drive2.ru/l/4749092/)
Или сравните логановский дисплей с его дневной яркой подсветкой и грантовский.
Естественно несравнимо.
На ноуте с перегоревшей подсветкой много разглядите?
ЖК работает на отражение и просвет, притом с поляризационной плёнкой.
Матрицы нотов/компов — только на просвет.
Я правильно понял, что это подходит для всех грант? И люкс и норма? И вообще что это за ветка, интересно было бы почитать целиком.
Для люкса — к сожалению вид с другой стороны. дорожка левее — стрелки и шкалы.
16104
А у меня люкс.
Первое, что пришло в голову — это прямо в фарах кинуть провода от габаритов на ДХО. Получается в режиме габаритов одновременно будут работать ДХО + габариты + панель. Если так, то меня это устроит.
А разве при габаритах приборка не горит.
Для люкса — к сожалению вид с другой стороны. дорожка левее — стрелки и шкалы.
16104
А можно как то подробнее, для чайников. заранее спасибо.
А разве при габаритах приборка не горит.
При габаритах не горит ДХО.
А можно как то подробнее, для чайников. заранее спасибо.
подробнее чем здесь? http://www.lada-granta.net/showpost.php?p=311194&postcount=916
Предоставте фото обратной стороны платы КП — будет подробное для люкса.
На чтение 22 мин. Опубликовано 15.09.2021
Содержание
- Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2
- Какие светодиоды выбрать для подсветки панели приборов
- Как изменить цвет подсветки комбинации приборов
- Пересвет приборной панели своими руками
- Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2
- Какие светодиоды выбрать для подсветки панели приборов
- Как изменить цвет подсветки комбинации приборов
- Пересвет приборной панели своими руками
- Изменение подсветки приборов Лада Калина, Приора (1 поколение) как делаю я)))
- Замена лампочек в приборной панели Лады Калина пошаговая видеоинструкция
- Как самостоятельно заменить лампы щитка приборов Лады?
- Замена лампочек на панели Лада Калина
- Замена лампочек комбинации приборов Лада Калина [фото]
- Как установить светодиодные источники?
- Замена ламп приборной панели Калины
- Установка светодиодных ламп
- Почему не горит подсветка панели приборов на «Лада Калина»
- Демонтаж панели приборов
- Видео: снятие приборного щитка
- Сбилась регулировка яркости
- Проблемы с предохранителем
- Проблемы с проводкой
- Проблемы с лампочками
- Видео: замена лампочек
- Сгорела плата
- Не работает подсветка комбинации приборов калина
- Замена ламп ближнего света
- Последовательность замены ламп подсветки приборной панели “Калины”
- Снимаем щиток приборов
- Снятие панели приборов
- Замена лампочек на панели Лада Калина
- Основные выводы
Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Какие светодиоды выбрать для подсветки панели приборов
Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:
- очень яркие SMD 5050 (световой поток — 15 Люмен);
- яркие SMD 3825 (яркость 7-9 Люмен)
- средней яркости SMD 3528 (около 5 Люмен);
- средней яркости SMD 3028 (около 5 Люмен);
- не яркие SMD 3020 (около 4 Люмен);
- не яркие SMD 3014 (около 3 Люмен).
Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).
Примерная разница в яркости светодиодов показана на фото:
Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.
Как изменить цвет подсветки комбинации приборов
1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.
2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.
Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.
Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:
3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.
Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
- не торопитесь, чтобы не повредить токопроводящие дорожки платы;
- соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
- не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
Источник
Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Какие светодиоды выбрать для подсветки панели приборов
Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:
- очень яркие SMD 5050 (световой поток — 15 Люмен);
- яркие SMD 3825 (яркость 7-9 Люмен)
- средней яркости SMD 3528 (около 5 Люмен);
- средней яркости SMD 3028 (около 5 Люмен);
- не яркие SMD 3020 (около 4 Люмен);
- не яркие SMD 3014 (около 3 Люмен).
Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).
Примерная разница в яркости светодиодов показана на фото:
Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.
Как изменить цвет подсветки комбинации приборов
1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.
2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.
Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.
Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:
3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.
Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
- не торопитесь, чтобы не повредить токопроводящие дорожки платы;
- соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
- не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
Источник
Изменение подсветки приборов Лада Калина, Приора (1 поколение) как делаю я)))
Всем привет! Сегодня я хочу Вам рассказать, как я изменял подсветку приборки на Калине и приоре Первого поколения. Всего для себя делал 3 приборки: 1 на Приору и 2 на Калину. От Приоры фоток не осталось, а вот от Калин есть:
И так начнем: Разбираем сам щиток приборов, здесь ничего сложного нет (крестовой отвертки вполне достаточно). Снимаем Стекло на приборке, стрелки аккуратно снимаем, чтобы не сломать. Они очень хрупкие! Кто-то поддевает их вилкой, предварительно положив под вилку какую-нибудь мягкую ткань. Сами шкалы приборов держатся на клейкой основе. их тоже осторожно отклеиваем и можно приступать к смыванию на цифрах «зелени» (напыления). Берем ватные палочки, жидкость для снятия лака и осторожно смываем это напыление. Должно получиться примерно вот так:
Осторожно. Не заляпайте клейкий слой на шкалах. нам еще клеить ее обратно! Далее берем диодную ленту с цветом, который вам нужен для цифр на приборке, и наклеиваем ленту БОКОМ (отметил синими точками), чтобы диоды светили вниз! (смотрели на экранчик)
Наклеиваем так, чтобы оргстекло село обратно в свои защелки. ЭТО ВАЖНО! Далее берем светодиоды 3мм 12вольт (для подсветки стрелок), нам понадобится 11шт. цвет выбираете сами))) Светодиоды размещаем вот здесь:
Загибаем ножки у светодиодов так, чтобы светодиод смотрел наверх ( в стрелку). Я их крепил обычным термо -пистолетом. Нам понадобится: 3 светодиода — на тахометр, 4 — на спидометр и по 2шт на температуру и показания топлива соответственно.
Я на одной Калине делал себе чтобы, когда стрелка тахометра доходила до 5000 оборотов, она (стрелка) становилась красного цвета)))
Источник
Замена лампочек в приборной панели Лады Калина пошаговая видеоинструкция
Как самостоятельно заменить лампы щитка приборов Лады?
- При помощи регулятора руля его надо опустить в крайнее нижнее положение. Находится сам рычаг под рулевой колонкой.
- Открутить два болта и снять декоративный кожух.
Два самореза декоративного кожуха Открутить два болта крепления.
На картинке обозначены два болта крепления панели приборов
- Короткой крестовой отверткой нужно открутить два болта, которые располагаются спереди и держат панель приборов.
- Затем остается вытянуть щиток приборов. Он останется держаться только на разъеме питания. Чтобы отсоединить его надо отодвинуть в сторону фиксатор.
Видны фишки проводов к панели приборов
После этого щиток держать уже ничего не будет. Его можно просто вынимать из места посадки.
На этом работу по снятию щитка приборов можно считать завершенной.
Замена лампочек на панели Лада Калина
Стандартная лампа панели приборов
- После полного снятия щитка приборов с панели, можно приступать к замене лампочек. Располагаются они сзади щитка. Вынимать их можно руками, без использования специальных инструментов. Также можно использовать и пассатижи, если возникнут трудности.
- Новые лампочки устанавливаются в обратном порядке снятию.
На фото видны все 5 ламп панели приборов, снимаются они против часовой стрелки
Далее считок ставится на место и фиксируется.
Панель с контрольно-измерительными приборами является обязательным атрибутом для любого автомобиля. Она включает в себя указатели скорости, температуры охлаждающей жидкости и бензина в баке, тахометра. С недавних пор место в ней занял также дисплей бортового компьютера. Двигаться на машине ночью, не видя показаний этих приборов опасно, можно нарушить скоростной режим, не увидеть приближение какой-то проблемы или неисправности.
Для освещения циферблатов всех этих устройств устанавливаются лампочки накаливания. Они имеют небольшие размеры и мощность, которая не превышает 1 Вт. Каждая лампа устанавливается в индивидуальный патрон. В старых моделях авто к ним подводили провода с питанием. Сегодня этих проводов не имеется, контакты расположены на патроне и гнезде для лампы. Включение производится одновременно с наружным освещением на машине.
Многих владельцев автомобилей чем-то не устраивает заводская разработка, поэтому они самостоятельно производят её усовершенствование. Одним из этапов такой работы является обмен традиционных ламп накаливания на светодиоды разных цветов. Они имеют сравнительно большой срок службы и маленький потребляемый ток. Как недостаток такой работы нужно отметить необходимость соблюдения полярности питания при подключении светодиодов.
- Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
- Для удобства работы поставьте руль как при движении прямо.
Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.
Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.
Маленькой крестовой отверткой отверните два винта крепления щитка приборов.
Снимите щиток приборов и перейдите в хорошо освещаемое место для замены лампочек. Стоит отметить, что нижняя часть щитка проборов вставляется в углубление и держится на валиках, которые по бокам.
Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.
Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.
Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео:
Замена лампочек комбинации приборов Лада Калина [фото]
Сегодня мы расскажем, как заменить лампочки, если не горит подсветка панели приборов на автомобиле Лада Калина.
В один прекрасный день на редакционной Калине погасла подсветка правой части комбинации приборов (в районе указателей температуры и уровня топлива). Пришлось устранять данную неисправность. Мы подготовили фотоотчёт и подробную инструкцию по самостоятельной замене для тех, кто столкнётся с этим в первый раз.
Замена лампочек в приборке Калины – достаточно простой процесс, но есть свои нюансы. Расскажем обо всём пошагово. Для работы нам понадобится только короткая отвёртка.
Чтобы поменять лампочки, комбинацию приборов нужно снять. Для этого нужно опустить рулевую колонку в самое нижнее положение.
После этого откручиваем два винта, которые удерживают накладку комбинации приборов.
Далее вытягиваем пластиковую накладку на себя. Она гибкая, поэтому можно её немного согнуть, чтобы было удобнее провести её над рулевым колесом и извлечь.
После этого комбинация приборов остаётся на виду.
Нужно открутить два винта её крепления. Места для этого очень мало, поэтому нужна короткая отвёртка. Главное при откручивании не уронить винт или шайбу внутрь панели приборов.
После этого нужно отсоединить разъём комбинации приборов. Для этого при помощи отвёртки нужно отстегнуть чёрный замок от зелёной колодки и вытянуть её из комбинации приборов.
Далее аккуратно вынимаем комбинацию приборов из панели.
Перевернув приборку, можно увидеть 5 патронов подсветки. Их можно вынуть, повернув против часовой стрелки. Сами лампочки в патронах сидят просто за счёт силы трения – для замены их нужно выдернуть. Иногда они закисают, и вынуть их можно только при помощи пассатижей.
Ещё одна особенность – 4 верхних патрона одинаковые, лампочки оттуда можно извлечь и заменить. Пятый патрон, расположенный внизу, имеет припаянную лампочку, поэтому удобнее всего поменять её в сборе, вместе с патроном.
Если Вы будете менять стандартные лампочки на светодиодные, не забудьте про полярность – если установить светодиод не той стороной, он не будет гореть.
В нашем случае одна лампочка была сгоревшей, остальные – потемневшие, поэтому было принято решение заменить сразу все. После замены и установки патронов сборка производится в обратной последовательности.
После присоединения разъёма приборки не спешите крепить её на место – нужно включить габаритные огни и проверить, что все лампочки работают. В дневное время подсветку видно плохо, поэтому комбинацию приборов можно накрыть пакетом или курткой, чтобы создать темноту.
Если все лампочки работают, ставим на место комбинацию приборов и её накладку.
Как установить светодиодные источники?
Достаточно много владельцев Лада Калина являются почитателями тюнинга. Они склоняются к замене штатных лам, присутствующих в панели, светодиодными вариантами. Эти компоненты существенно ярче своих традиционных «конкурентов», что в корне меняет экстерьер панели, особенно в темное время.
Для установки применяют как сами диоды, подлежащие монтажу в посадочные гнезда для штатных осветительных компонентов, так и диодные ленты. При втором варианте изделия наклеиваются по периметру приборного щитка LADA Kalina.
Далее процедура идентична описанному здесь алгоритму действий. Значимым отличием является потребность в подпиливании кончика диода перед непосредственным монтажом. Эту манипуляцию следует выполнять с максимальной аккуратностью, во избежание повреждения самого осветительного компонента. Без указанного подпила диоды будут не в состоянии обеспечить рассеивание света, а начнут направлять световой пучок в точку.
Замена ламп приборной панели Калины
После проведенных манипуляций осталось дело за малым — найти и вытащить перегоревшую лампу подсветки приборной панели и поставить на ее место новую.
Делается это довольно легко — прокручиваем лампу подсветки приборов против часовой стрелки и вытаскиваем. Так же само вставляем новую лампочку подсветки приборки, только уже будем вкручивать по часовой. После замены устанавливаем все в обратной последовательности, ничего сложного.
Всем привет. Сегодня произведем замену лампочек приборной панели Лада Калина. На Калине не надежные лампочки в приборной панели. Мы решили написать подробную инструкцию по их замене, чтобы сэкономить вам деньги за ремонт.
Нам понадобиться:
- короткая плоская и фигурная отвертка
- длинная плоская и фигурная отвертка
Установка светодиодных ламп
Современные осветительные приборы в большинстве имеют LED конструкцию. Светодиоды экономичны, потребляют мало энергии, обладают высокой яркостью. Кроме того, можно выбрать разный цветовой оттенок подсветки, что позволит разнообразить и украсить приборную панель Лады Калины. Однако, следует помнить о некоторых особенностях ЛЕД подсветки:
- светодиоды длиннее обычных лампочек, поэтому яркость свечения может оказаться чрезмерной;
- при установке надо внимательно следить за полярностью, иначе лампы не будут гореть;
- регулятор яркости на ЛЕД приборы практически не действует.
Почему не горит подсветка панели приборов на «Лада Калина»
Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.
Демонтаж панели приборов
В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.
Для снятия панели приборов понадобятся следующие инструменты:
Порядок демонтажа панели приборов на «Лада Калина»:
- Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
- Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
- Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.
Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.
Видео: снятие приборного щитка
Сбилась регулировка яркости
Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.
Проблемы с предохранителем
Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.
Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.
Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.
Проблемы с проводкой
Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.
Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.
Проблемы с лампочками
Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.
Заменить их самостоятельно несложно:
- Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
- Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.
Видео: замена лампочек
Сгорела плата
В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.
Не работает подсветка комбинации приборов калина
На днях столкнулся с такой проблемой — перестала гореть одна из ламп приборной панели Калины (подсветка стрелки тахометра). Не долго думая решил разобрать панель приборов и узнать, почему не горит подсветка. Оказалось все очень просто — перегорела лампочка. Теперь обо всем более подробно.
Сама панель приборов Калины снимается достаточно просто — нужно открутить последовательно открутить 4 самореза. Первые два крепят декоративную накладку, остальные два — саму приборку.
После того, как открутили болты нужно отсоединить жгут проводов, подключенный к задней части. Не спешите тянуть, он держится на защелке, сначала открываем замок, потом вытаскиваем разъем. Замок отщелкивается вверх, тянем за его левую часть.
Теперь можно вытаскивать саму приборку. Легче будет вытащить бочком в левую или правую сторону.
Замена ламп ближнего света
Стандартная замена лампочки ближнего света Лада Калина выполняется достаточно просто. Процедура не требует глубоких познаний в автоэлектрике и наличия специализированного инструмента.
Чтобы правильно выполнить процедуру следует подготовить все инструменты и выполнить последовательность действий.
- Установить машину на ручник и снять клеммы с аккумулятора. Автомобиль рекомендуется загнать в хорошо освещенный гараж или оставить на улице, так будет лучше видно мелкие детали и крепеж.
- Удалить пластиковую крышку блока. Здесь можно стянуть элемент руками, не используя инструменты. В отдельных комплектациях заглушка может выполняться из тугой резины (от чего зависит – неизвестно). Важно учитывать, что элемент нередко пересыхает и растрескивается. Следовательно, нужно купить его предварительно.
Важно! Не следует полностью вытягивать фиксатор – установить его на место будет крайне затруднительно. Планка просто отодвигается, чтобы можно было снять лампочку.
- Далее вытаскивается из посадочного гнезда сама лампочка. Поддерживать излучатель нужно только за металлические элементы, недопустимо даже прикасаться к стеклянной части лампы.
- Монтаж новой детали выполняется в обратной последовательности. При этом, важно проверить надежность крепления устройства. При повышенной вибрации лампа может выпасть из гнезда, что может спровоцировать аварию.
Замена лампочки лада калина 2 поколения выполняется аналогично. Фары машин практически идентичны в отношении конструкции.
Последовательность замены ламп подсветки приборной панели “Калины”
Технология очень простая. Для извлечения патронов, проверните их вполоборота против часовой. Уберите сгоревший элемент руками или пассатижами, подхватив хвостовик. Поставьте новую запчасть. Вмонтируйте патрон (крутите по направлению часовой стрелки).
Совет №1 по замене ламп приборной панели “Калины” от опытных автовладельцев — меняйте сразу все лампои.
Так вы исключите необходимость повторять процедуру в ближайшее время. Она хоть и простая, но все-равно трудозатратная. Еще один важный плюс такого совета — равномерная подсветка всей “приборки” (элементы со временем выдают свечение разной интенсивности). Работа достаточно простая, но бдительности терять не стоит — всегда есть риск повредить резьбу или тонкие элементы.
Снимаем щиток приборов
Для снятия щитка потребуется плоская и крестовая отвертка.
Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.
Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.
Теперь остается открутить два самореза держащих саму приборную панель. Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником.
Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.
Снятие панели приборов
- При помощи регулятора руля его надо опустить в крайнее нижнее положение. Находится сам рычаг под рулевой колонкой.
- Открутить два болта и снять декоративный кожух.
Два самореза декоративного кожуха
На картинке обозначены два болта крепления панели приборов
Видны фишки проводов к панели приборов
На этом работу по снятию щитка приборов можно считать завершенной.
Замена лампочек на панели Лада Калина
Стандартная лампа панели приборов
- После полного снятия щитка приборов с панели, можно приступать к замене лампочек. Располагаются они сзади щитка. Вынимать их можно руками, без использования специальных инструментов. Также можно использовать и пассатижи, если возникнут трудности.
- Новые лампочки устанавливаются в обратном порядке снятию.
На фото видны все 5 ламп панели приборов, снимаются они против часовой стрелки
Основные выводы
Замена лампочек в приборной панели Лады Калины не представляет сложности и вполне может быть произведена своими руками. Понадобятся несложные действия:
- подготовка необходимых инструментов и светильников;
- демонтаж приборной панели;
- извлечение проблемных элементов и установка новых;
- сборка панели в обратном порядке.
Весь процесс занимает от получаса для новичка до 15 минут для более опытного пользователя. Советы и свои способы замены излагайте в комментариях.
Источник
29 апрель 2016 Лада.Онлайн 95 631 14
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Демонтируем приборку сами
Чтобы снять приборную панель в «Калине-2», сначала выполняют демонтаж пластиковой облицовки. Деталь удерживают три самореза, два из которых видны сразу. Смотрите на приборку снизу, и найдёте их. Третий саморез, в свою очередь, находится в отсеке предохранителей.
На рисунке нужный элемент обозначен цифрой «3».
В отсутствие облицовки легко найти 4 самореза, удерживающих приборку на месте. Открутив их, блок можно демонтировать полностью. Но не спешите: проводя демонтаж, нужно будет отключить разъём. А значит, ещё до выполнения всех операций отсоединяют клеммы АКБ.
Обычно отключают только «минусовую» клемму. Деталь удерживается одной гайкой, а чтобы отвернуть её, нужен ключ на 10.
Тюнинг освещения панели приборов
Яркость щитка можно повысить, установив специальные световые диоды. Если есть желание сделать его более модным, можно нехитрым способом поменять цвет освещения некоторых деталей. Для этого достаточно заклеить нужные элементы с обратной стороны кусочками целлофанового пакета, предварительно подобрав желаемый цвет. Правда, при этом стоит учесть некоторые особенности монтажа.
Подсветка приборной панели
Прежде всего потребуется демонтаж рамки панели приборов. На ней есть 2 крепежные детали, прикрытые заклепками. Их нужно аккуратно снять и потянуть рамку на себя. При этом она упрется в загнутые элементы крепления, которые потребуется ослабить. Только после этого рамка может быть извлечена.
Теперь необходимо отключить питание щитка. Для этого достаточно отсоединить провода, находящиеся позади панели. Необходимо определиться, в какие именно места будут устанавливаться диоды, поскольку щиток приборов Лада Калина очень своеобразно выглядит. Существует несколько возможных вариантов дополнительного освещения.
- Полная модернизация освещения позволит усилить яркость всех областей панели, но нужно подбирать легкие цвета, которые не сильно бросаются в глаза.
- Верхняя подсветка может быть поярче, поскольку эта часть щитка выполнена в виде дуги, то есть большая часть панели будет хорошо освещена.
- Нижняя подсветка дает возможность глазам отдохнуть во время долгих поездок, она оказывает успокаивающее влияние на зрение, не напрягая его.
Размещать целлофановые кусочки нужно очень грамотно, подправляя стекло щитка. Удостоверьтесь, что отсутствуют складки и выпуклости, иначе панель будет тяжело зафиксировать.
После этого необходимо подсоединить провода от диодов к энергосети автомобиля. Делается это с обратной стороны щитка: в обшивке нужно высверлить небольшое отверстие и просунуть через него провода. При подключении необходимо проследить, чтобы не было скрученных или сильно изогнутых частей в проводке. В противном случае освещение будет замыкать, особенно в холодный период года.
По завершении установки освещения обязательно проверьте работоспособность диодов и только после этого собирайте щиток.
Замена светодиодов
Разобрав блок приборной панели, можно будет заметить, что подсветка двух шкал и дисплея обеспечивается плоскими светодиодами. Их, в свою очередь, можно менять на детали такого же типоразмера. Но помните одно правило: полярность включения нарушать нельзя. На плоском диоде полярность обозначена наличием «скоса» на одной из сторон.
Есть пример, когда штатные элементы заменили диодами синего свечения:
Дальше на видео будет показано, как ещё можно доработать приборку, просто заменив светодиоды.
Рабочее напряжение одного диода составляет 3-3,5 Вольта. Не устанавливайте элементы, рассчитанные на другое напряжение. Слишком мощные светодиоды, потребляющие значительный ток, не рекомендуется использовать тем более.
Как изменить цвет подсветки комбинации приборов
1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.
2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.
Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.
Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:
3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.
Добавляем цифровую шкалу
Тем, у кого есть опыт работы с пластиком, рекомендуется следующий вариант тюнинга.
В панели приборки под любой из двух шкал можно вырезать окно, в котором закрепляют стандартный индикатор. Речь идёт о цифровом индикаторе, состоящим из двух-трёх отдельных сегментов.
Когда доработка выполнена, приборная панель выглядит так:
При наличии бликов используйте простое решение: стекло с внутренней стороны оклеивают матовой тонировочной плёнкой. Желаем удачи.
Смена окраски щитка
Оригинальное оформление панели Калины
Далеко не всем владельцам Калины нравится панель приборов Лада. Некоторые автолюбители недовольны, что она постепенно теряет престижный вид. Другие считают, что дешевизна пластика портит интерьер салона. Третьим просто надоедает однотонная обшивка, они хотят дополнить ее яркими вставками другого цвета. Все вышеперечисленные проблемы решаются обычной перекраской приборной панели. Щиток нужно перекрашивать в более темные тона, иначе его переделка будет сильно бросаться в глаза.
Для начала необходимо полностью разобрать панель, чтобы не испортить ее внешний вид, а потом качественно закрасить. После демонтажа снимают циферблат, кнопки и стрелки, так как существует вероятность испачкать мелкие детали.
Доработка заменой
Очевидным кажется такой вариант: спидометр с тахометром можно оставить на месте, а дисплей компьютера заменить. В действительности подобную замену выполнить сложно. Бортовой компьютер в «Калине-2» интегрирован в схему приборки, поэтому избавиться от него нельзя. Блок комбинации приборов обычно заменяют в сборе, а сторонние фирмы смогли подготовить несколько подходящих решений.
Можно установить более «сложную», чем в «Калине», приборную панель, выпущенную фирмой ИТЭЛМА. Эта компания – поставщик электроники для всех автомобилей ВАЗ. Выбор оставим за владельцем. Удачного тюнинга!
Материалы для проведения тюнинга
Тюнинг щитка приборов потребует приобретения таких материалов, как баллончиковая краска, лак, грунтовка и растворитель. Все эти материалы можно найти в любом магазине автозапчастей для ВАЗ. Стоит учитывать, что первые 3 вещества должны предназначаться для работы с пластмассой, а растворитель может быть обычным.
Прежде чем наносить краску, необходимо выполнить обезжиривание покрытия, предварительно очистив его от загрязнений. После этого проводится двухслойная грунтовка. Если вы поставили перед собой задачу обновления всего интерьера, таким же образом потребуется покрасить пластиковую обшивку в желаемых местах.
Дав грунтовке как следует высохнуть, нужно нанести краску в 2 слоя. Это поможет улучшить общий вид салона, скрыв под слоями невзрачный и изношенный пластик. Чтобы обезопасить панель приборов от трещин и повреждений, покрашенную поверхность следует обработать прозрачным лаком.
Дождавшись полного высыхания лака, можно приступать к сборке и монтажу щитка приборов. Все работы делаются аккуратно и осторожно, поскольку существует вероятность повредить покрашенную поверхность. По завершении можете оценить свои усилия, теперь вам не понадобится обновлять панель несколько лет. Тюнинг завершен!
Установка дополнительной шумоизоляции
При тюнинге салона лада калина следует установить дополнительную шумоизоляцию. Как известно, комфортность автомобиля соизмерима с уровнем шума машины. Для шумоизоляции применяются такие материалы как бомб, вибропласт и моделин. Нанеся шумоизоляционные материалы, нужно оставить их на время, чтобы они хорошо укрепились.
Всем привет. Начинаем эпопею. Нашим подопытным путем щиток приборов Лада Калина из авто знакомой. Зеленый цвет приборов как-то уже начинает напрягать, поэтому его под снос, да здравствует приближение к инотазам) Погнали… Что нам нужно: сам щиток приборов, светодиодная лента белого и синего свечения, провода, спирт или водка и конечно же ватные палочки) 1.
Берем сам щиток, на обратной стороне видим 10 болтиков под шлицевую отвертку, откручиваем их.
2.
Сняв заднюю крышку видим плату. на ней тоже имеются болтики: красные-держат светорассеиватель на лицевой стороне, на который наклеены шкалы; зеленые-держат корпус жк-экранчика. И голубым отмечены защелки прижимной пластины экрана.
3.
Прежде чем открутить болты на предыдущем фото, снимает стрелки, тахо и спидометр против часовой крутим и тянем на себя, температуру и бенз по часовой тем же путем.
4.
Откручиваем болты что были на плате и рассоединяем все по составляющим.
Электронная комбинация приборов flash x4 на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов с gps навигацией Итэлма на Лада Калина
Разъем комбинации приборов на Лада Приора, Калина, Калина 2
Полный комплект комбинации приборов с gps навигацией Ителма на Лада Калина
Электронная комбинация приборов gamma gf 822 на Лада Приора, Калина, ВАЗ 2110-2112
