Как изменить цвет стрелок приборной панели приора

Эта запись каксается того, что я давно хотел сделать, но руки не доходили! Сегодня с товарищем занялись изменением цвета подсветки щитка приборов. Заготовились основательно, но в итоге обошлись малой кровью. Хотя в реале е6^u было много!
Сильно глаголить не буду, тема распространена и гугл это подтвердит. Первое — это снял саму приборку, она у меня VDO. Потом процесс «расслоения», сначала отсоединили стекло, потом пластиковую «арку», а после заднюю защитную крышку.
Чтобы не потерять положение стрелок, наклеили изоленту, на ней сделали отметки.

Стрелки держатся прочно, поэтому пришлось подковырнуть вилкой и плоской отверткой (или тем, или тем).

После снял трафарет, поддев канц ножом и пошел процесс зачистки от зеленого (заводского) напыления. Жидкость для снятия лака и вата справились с этой задачей, как ничто лучше!

Корешок в этот момент начал спаивать диодную ленту, которая в итоге не пригодилась, потому что я решил оставить стандартные лампы.
Для изменения цвета шкал использовали прозрачную пленку для оклейки фар, синего и красного цветов. Далее аккуратно вырезал нужные по размеру куски пленки, и наклеил с обратной стороны трафарета, в необходимых местах.

Тут дело фантазии, поэтому можно рулить программой как душе угодно!
Теперь стрелки. заводские оранжевые были изменены на красные. Напыление снимал канц ножом и жидкостью для снятия лака.

После чего окрасил красным лаком. Спасибо за все эти приспособы жене товарища)

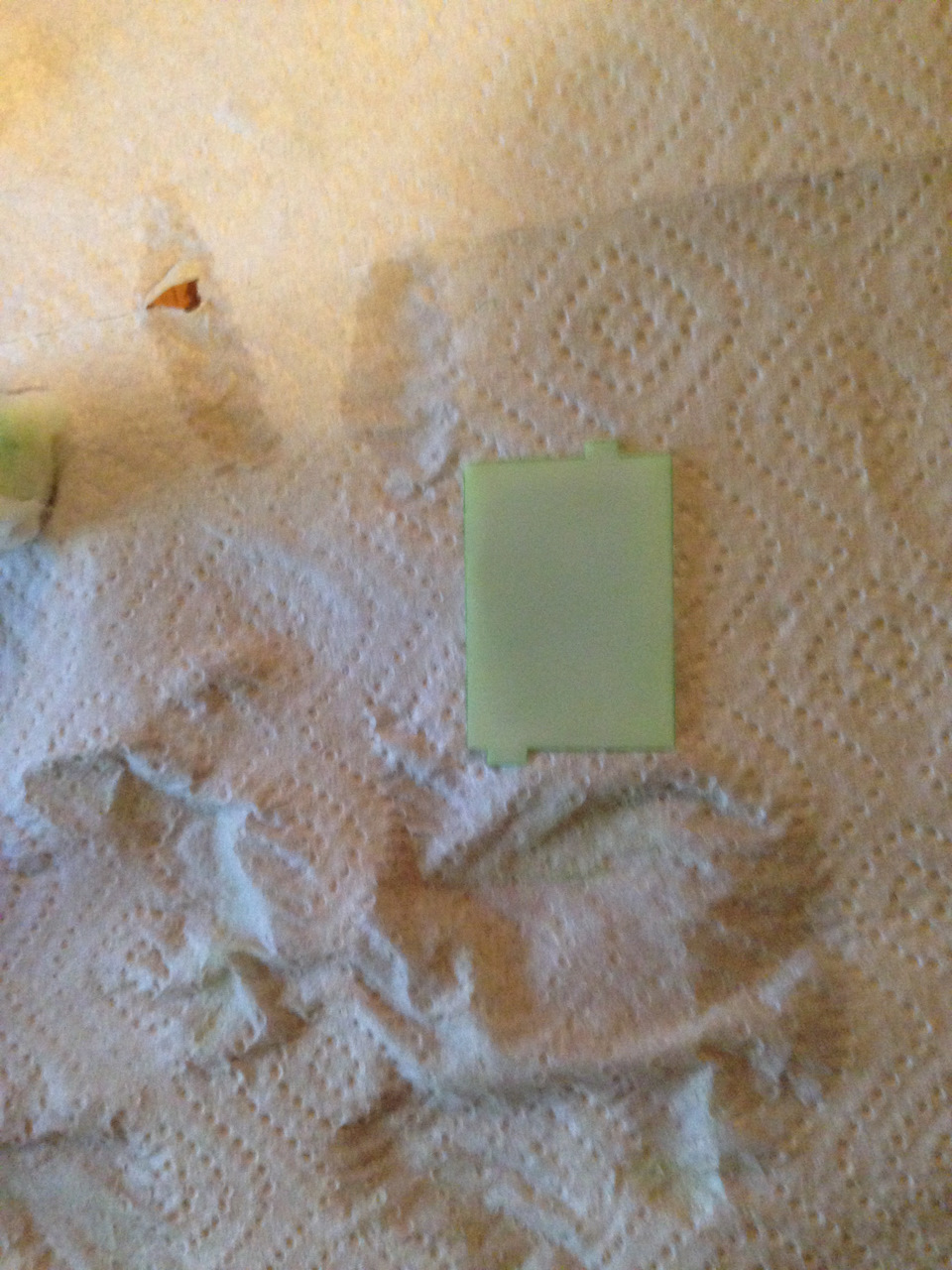

Экран — сняли, достали зеленый светофильтр, очистили его до бела (той же жидкостью), а сверху наклеили синюю пленку, чтоб получить нужный цвет.

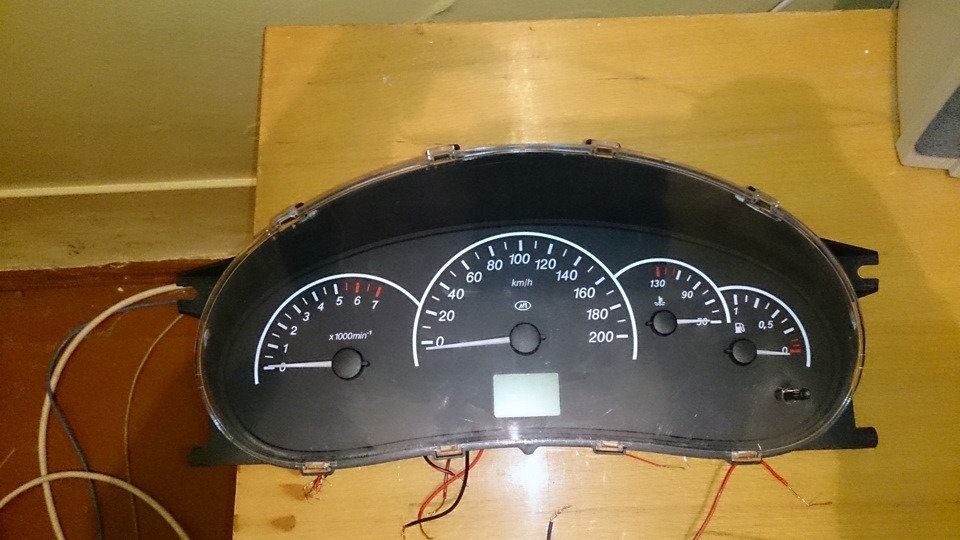

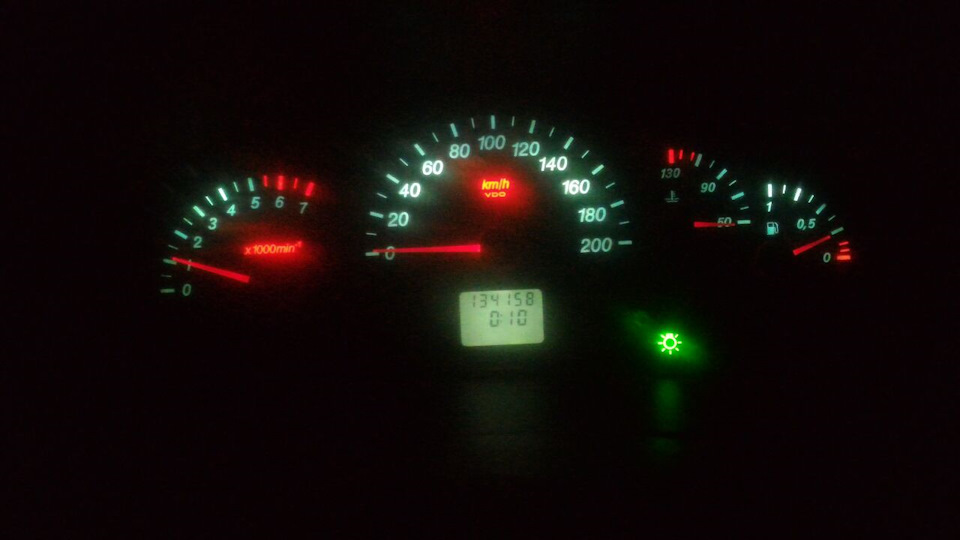

Все это дело собралось и установилось в обратной последовательности, вот только экран по запаре установили вверх ногами, из-за этого на нем началась такая дискотека) Он показывал все что мог, одновременно, поэтому пришлось зайти на второй круг и разобрать все заново, в машине на коленках.

Изменение подсветки панели приборов на приоре

Автор:
·

Опубликовано 14.06.2017
· Обновлено 05.10.2019

Изменить подсветку панели приборов на приоре довольно просто.

	Снимаем панель приборов с машины
	Откручиваем все винты крепления, разбираем панель приборов
	Снимаем стрелки приборов. Подкладываем под стрелку визитку или кредитную карту (чтобы не поцарапать панель приборов), и, подцепляя ножом под основание стрелки, выщелкиваем ее с оси
	Все стрелки сняты
	Снимаем накладку панели приборов. Но накладка находится на основании из оргстекла
	Поэтому отделяем накладку от основания из оргстекла
	Я решил изменить подсветку панели приборов с зеленого на белый цвет. Аккуратно лезвием ножа удаляем зеленое напыление с тыльной стороны накладки
	Вы можете увидеть разницу между зеленой и белой подсветкой панели приборов, часть символов успел очистить от зеленого напыления
	Полностью очищенная от зеленого напыления панель приборов приоры
	Для изменения подсветки отдельных элементов пригодится полиэтиленовый пакет с цветными надписями и рисунками
	Вырезаем с полиэтиленового пакета необходимый цветной кусок…
	…который наклеиваем на накладку панели приборов с тыльной стороны
	Таким же образом делаем желтый цвет на спидометре и синий на шкале температуры
	Что касается подсветки, то со штатными лампочками не получится равномерной подсветки панели приборов. Поэтому было решено установить светодиодную подсветку панели приборов
	Наклеиваем по периметру шкал панели приборов отрезки светодиодной ленты
	Соединяем наклеенные отрезки светодиодной ленты тонкими проводами, выводим питание. Питание подключаем к контактам штатной лампы подсветки, “плюс” к “плюсу”, “минус” к “минусу”
	Далее разбираем дисплей, убираем светофильтр зеленого цвета, собираем обратно. Теперь дисплей тоже будет светить не зеленым цветом, а белым. Если же вы хотите сделать подсветку дисплея другого цвета, то можете установить светофильтр любого цвета (их можно приобести в рекламных агенствах города)
	Далее решено было улучшить подсветку стрелок приборов. Понадобятся CMD светодиоды красного цвета, 10 штук: по 3 CMD на тахометр и спидометр, и по 2 CMD на указатели уровня топлива и температуры двигателя
	Закреплять диоды можно любым удобным для вас способом. Я просто вплавлял их паяльником в оргстекло панели приборов…
	…а с обратной стороны также вплавлял прикрепленные к ним сопротивления
	Пилотная проверка, почувствуй разницу!
	При использовании 3 CMD я использовал сопротивления номиналом 130 Ом, при использовании 2 CMD -сопротивление номиналом 300 Ом
	В итоге поличил такой результат!
	Устанавливаем стрелки приборов
	Для сравнения, так выглядела панель приборов без подсвеченных стрелок. Выбор за вами!

Источник

Теги: подсветка панели приборов на приоре, светодиодная подсветка панели приборов приоры, изменение цвета подсветки панели приборов приоры

Читайте также:

Ездить без подсветки панели приборов, конечно, можно, но в темное время суток это не только неудобно, но и небезопасно. С другой стороны, замена такой вещи, как маленькая лампа подсветки приборной панели, на СТО стоит неоправданно дорого. А если произвести этот мелкий ремонт самостоятельно, потратившись лишь на новые лампочки? Почему бы и нет? В этой статье я расскажу о самостоятельной замене лампочек в приборной панели автомобиля Приора.

За что отвечают лампы подсветки

Казалось бы, вопрос глупый. Естественно, за подсветку. Тем не менее немного отвлечемся от замены ламп и выясним, за освещение чего именно отвечают данные лампы. Взгляни на стандартную приборную панель (ПП) Лады Приора.

На ней имеется 4 прибора со стрелками (поз. 1, 5, 9, 10), ЖК-дисплей бортового компьютера 19 и множество вспомогательных световых индикаторов. Так вот, лампочки, о которых мы говорим и которые собираемся менять, отвечают за подсветку только стрелочных приборов и дисплея. Все остальное подсвечивается отдельными SMD светодиодами, расположенными на плате. На фото ниже некоторые из них я отметил красными стрелками. Черные стрелки указывают на места установки ламп подсветки приборов и дисплея.

К чему я веду? К тому, что прежде чем разносить приборную панель своей Приоры, убедись, что замена ламп подсветки действительно необходима. Если, к примеру, у тебя не светятся индикаторы поворотников или аварийный датчик давления масла, то проблема совсем в другом, и решить ее сможет лишь квалифицированный электронщик, умеющий работать с электронными схемами и SMD компонентами.

к содержанию ↑

Замена лампочек своими руками

Итак, на твоей Приоре не подсвечиваются стрелочные указатели или информация на ЖК дисплее едва просматривается. Однозначно сгорела одна или несколько лампочек подсветки, и сейчас мы попытаемся их самостоятельно заменить. Для того чтобы добраться до этих лампочек, нужно снять панель приборов.

Демонтаж приборного щитка

Для работы тебе понадобится крестовая отвертка длиной около 10 см. Подойдет и более длинная, но ей будет неудобно работать в стесненных условиях. Для начала необходимо снять декоративную накладку приборной панели. Она крепится на 4 винта, причем два нижних закрыты декоративной накладкой под рулевой колонкой. Накладка крепится двумя защелками сверху и тремя поворотными креплениями. Если ты хоть раз заглядывал в монтажный блок, скажем, для замены предохранителей, то справишься с демонтажом накладки в несколько секунд.

Сняв декоративную накладку, ты доберешься до двух нижних винтов, крепящих еще одну пластиковую накладку – накладку приборной панели. Отвинчивай их.

Теперь найди два верхних винта – они утоплены в панель. Залезть туда длинной отверткой довольно сложно (хотя и реально), поэтому я и предлагал запастись коротким инструментом.

Отворачивай эти винты, и накладка легко снимется.

Для того чтобы снять эту накладку, не нужно демонтировать руль! Достаточно установить его в нижнее положение.

Осталось снять саму панель указателей Приоры. Она крепится на двух винтах, которые ты легко увидишь, сняв накладку.

Отворачиваем их и осторожно выдвигаем щиток, к которому идет жгут проводов, подключенных через зеленую колодку – разъем. Разъем очень удобный: чтобы отключить его, достаточно нажать отверткой на фиксатор и повернуть рычаг.

Отсоединение разъема питающего ПП кабеля

Отключаем разъем и снимаем щиток приборов. Кладем его лицевой стороной вниз и видим заднюю часть пяти лампочек – это и есть лампочки подсветки.

Тыловая сторона щитка приборов Приоры

Для того чтобы снять лампочку, ее нужно слегка прижать и провернуть на 90 градусов против часовой стрелки. Вынимай сгоревшие и на их место устанавливай новые.

Какие лампы подойдут

В зависимости от года выпуска панель приборов Лады Приора комплектуется лампочками подсветки двух типов:

1. Колба лампочки просто вставляется в патрон, являющийся своеобразным цоколем.
2. Колба вставляется на заводе, а ее выводы к этому патрону привариваются точечной сваркой.

Неразборная (слева) и разборная лампочки для подсветки панели приборов Приоры

Разборная конструкция удобна тем, что тебе не нужно покупать всю лампочку в сборе, достаточно запастись колбами, которые продаются отдельно.

Во втором случае у тебя есть два варианта:

1. Купить лампочку с патроном в сборе.
2. Купить лампочку с длинными выводами и, предварительно откусив сгоревшую, припаять новую.

Конечно, первый вариант проще в плане установки лампы, но обойдется дороже. Второй вариант подойдет тем, кто умеет держать в руках паяльник.

к содержанию ↑

Светодиодные лампы

Светодиоды, успешно вытесняющие все остальные виды источников света, добрались и до автомобилестроения. Если у тебя есть желание и энная сумма денег, то ты можешь заменить в панели приборов своей Приоры обычные лампочки на светодиодные. При этом никакой доработки не потребуется, поскольку промышленность выпускает светодиодные лампы со стандартным, обычным патроном панели приборов Приоры.

Если у тебя стоят лампы со съемными баллонами (см. выше), то можно купить и бесцокольную светодиодную лампу.

Единственная проблема, которая может возникнуть при замене штатных ламп на светодиодные – последние могут быть длиннее стандартных. В принципе, они влезут в панель, но дадут на шкале приборов световое пятно.

В чем преимущество светодиодной подсветки? Только в более длительном сроке службы – светодиоды живут раз 10 дольше ламп накаливания. То есть подсветка в панели приборов у тебя проживет не 5 лет, а целых 50! Неоспоримое, но, честно говоря, сомнительное преимущество. Недостатки? Есть и такие. Первый – светодиодные лампы много дороже обычных. Второй – светодиоды дают более холодный свет, а значит, тот мягкий и успокаивающий цвет приборной панели будет более агрессивным.

На этом, пожалуй, все. Как видишь, замена ламп подсветки панели приборов в Приоре проста как царский пятак. Зачем обращаться в СТО и платить деньги крутому высокооплачиваемому «спецу» за 4 отвернутых винта, если все это можно сделать самостоятельно и с тем же результатом. Как сказал классик, если нет разницы, зачем платить больше?

Предыдущая

Замена автолампЧто делать если не горят лампы заднего хода ВАЗ 2110

Следующая

Замена автолампКак заменить лампу ближнего света на Ford Fusion

Изменение подсветки приборов Лада Калина, Приора (1 поколение) как делаю я)))

Всем привет! Сегодня я хочу Вам рассказать, как я изменял подсветку приборки на Калине и приоре Первого поколения. Всего для себя делал 3 приборки: 1 на Приору и 2 на Калину. От Приоры фоток не осталось, а вот от Калин есть:

И так начнем: Разбираем сам щиток приборов, здесь ничего сложного нет (крестовой отвертки вполне достаточно). Снимаем Стекло на приборке, стрелки аккуратно снимаем, чтобы не сломать. Они очень хрупкие! Кто-то поддевает их вилкой, предварительно положив под вилку какую-нибудь мягкую ткань. Сами шкалы приборов держатся на клейкой основе. их тоже осторожно отклеиваем и можно приступать к смыванию на цифрах «зелени» (напыления). Берем ватные палочки, жидкость для снятия лака и осторожно смываем это напыление. Должно получиться примерно вот так:

Осторожно. Не заляпайте клейкий слой на шкалах. нам еще клеить ее обратно! Далее берем диодную ленту с цветом, который вам нужен для цифр на приборке, и наклеиваем ленту БОКОМ (отметил синими точками), чтобы диоды светили вниз! (смотрели на экранчик)

Наклеиваем так, чтобы оргстекло село обратно в свои защелки. ЭТО ВАЖНО! Далее берем светодиоды 3мм 12вольт (для подсветки стрелок), нам понадобится 11шт. цвет выбираете сами))) Светодиоды размещаем вот здесь:

Загибаем ножки у светодиодов так, чтобы светодиод смотрел наверх ( в стрелку). Я их крепил обычным термо -пистолетом. Нам понадобится: 3 светодиода — на тахометр, 4 — на спидометр и по 2шт на температуру и показания топлива соответственно.

Я на одной Калине делал себе чтобы, когда стрелка тахометра доходила до 5000 оборотов, она (стрелка) становилась красного цвета)))

Источник

Панель приборов, замена подсветки

Привет!
Да будет свет, решил я уже давно, но, чет как-то руки не доходили…Подключал ДХО-30 и добрался до приборки…ну над пересветить, раз уж залез)) понеслась…

Снял, разобрал, сделал фото, чтобы запомнить положение стрелок… какой в этом смысл , не помогает, выставлял потом целый день(((

Снял стрелки, вращая против часовой, все снялись норм, только уровень топлива развые*ывалась не хотела сниматься, поддел двумя отвертками…улетела до потолка, снялась))

Отклеил аккуратно подложку, отклеилась легко и без повреждений, к ней претензий нет))

Начал счищать зеленый светофильтр…счищал ножом и лезвием от канцелярского ножа

Думал это будет самый сложный и опасный этап, на панели климата запорол подложку на этом моменте — как же я был не прав…на приборке подложка норм, счищается все хорошо, медленно, но верно… и зеленый свктофильтр превращается в пыль.

дальше стрелки…очистил краску канцелярским ножом, аккуратно все снялось, особо тож не напрягли…

изначально хотел их красным, но обнаружил неразборный дисплей, выпаивать его не хотел, поэтому светофильтр убрать было невозможно((( Решил, что синий светодиод пробьет зеленый светофильтр, поэтому стрелки тож будут синими…купил синих диодов SMD 5050 колхозник, блин…над было красных брать, как и хотел…жалею теперь …итак стрелки, покрасил в синий…получилось какой дерьмо унылое не очень(фото нет блевал от их вида )…еще раз очистил и перекрасил в белый…так еще интереснее, днем они белые, а ночью синие))

Дисплей оказался у меня не съемным сука , на фото видно как много контактов его держат…выпаивать не вариант(( а хотелось пересветить его, в идеале и инверсию сделать…эх, — жизнь боль…

В сторону печаль, взял нож, срезал одну стенку(потом я ее вообще отпаял. чтобы вставить туда кусочек диодной ленты для подсветки) и извлек зеленый рассеиватель, вот тут я пожалел о покупке синих диодов…

Новый рассеиватель сделал из полупрозрачной пластиковой матовой канистры и вставил его под экранчик. Подсветил тремя диодами SMD 3528 4300K с ленты, приклеил на плату под экран, вро хватает, засвечивает более-менее равно.

А потом я что-то приуныл, у меня сел телефон и вообще приборка меня оч сильно поднапрягла, думал все будет проще((

-Изготовил подложку(приклеил ее под светорассеиватель на двусторонний скотч) из пластика под ленту SMD 3528 4300К.
-Спаял ленту по контуру шкал (получилось 36 светодиодов на шкалы), приклеил ее на новую подложку, вывел провода в отверстие под лампы.
-Сделал пластиковые площадки(приклеил их на двусторонний скотч к шаговым движкам) под диоды для стрелок SMD 5050 синего света, по 1 диоду на каждую стрелку. Диоды приклеил на двусторонний скотч и момент не клеит нефига, сохнет долго неудобно с ним работать, один диод отказался светить, потом еще один затрахали устал переделывать…крепил уже на клеевой пистолет, время было под 5утра, проковырялся с ней ппц…боюсь потечет со временем (((
-Выпаял в светорассеивателе области для подсветки стрелок и заматовал его.
-Оттер клей с подложки, потому что он весь забился зеленой пылью от стертого рассеивателя. Если кто-то будет читать мою запись с мыслями пересветить свою приборку, мой Вам совет заклейте область с клеем на подложке чем-нибудь, типа пленки, чтобы защитить ее от пыли и грязи, потом не придется думать, как приклеить подложку обратно я этого не учел, мой косяк, пришлось стирать всю эту грязь, хорошо все оттер Мистер Мускул со спитром, а обратно клеить подложку на прозрачный тонкий двусторонний скотч.

собрал все обратно, пошел проверять, не работает один из диодов в подсветке стрелок…плюнул на все поехал спать…

на следующий день заменил диод, собрал все окончательно, спаял провода в кучу, припаялся к контактам для лампы…пошел проверять…оу, черт возьми, я выжег себе глаза! оО освещает половину салона, можно ездить в сварочной маске оО

В общем потом настраивал стрелки целый день, переломал все защелки, убавил яркость до минимума стало хоть возможно ездить)) но, вся остальная подсветка стала очень тусклой…печаль беда кароч…надо тонирнуть щиток, но не будет видно днем, тк сейчас днем щиток не светится…

Вот, собственно, конечный результат, сначала сильная яркость и синие стрелки выбешивали, через пару дней вро привык и езжу кайфую)) водители на сток приорах палят через окно)))

потом может с рожгигом чего-нибудь сделаю, сейчас не хочу, надоела она мне за 2 дня.

Если вдруг, кто думает заняться таким делом…подумайте еще разок, а стоит ли оно того…если все же надумали, то вот, что я для Вас напишу:
— не стоит делать это лентами на приборке без белой заводской подложки, лучше сделайте нормальные платы, — они надежнее и крепить их будет намного удобнее.
— диодов надо меньше, такое количество как у меня, — это перебор…решение, — печатные платы, или просто поменять для начала лампочки на мощные диоды(это хотя бы займет минимум времени), но, не уверен, что будет ровно светить
— рассеиватель, если есть возможность, заменить на нормальный матовый рассеивающий пластик.
— со стеклом аккуратнее, не поцарапайте изнутри и защелки очень хрупкие.
— выставлять стрелки, если собьете, — это гемор еще тот))

Источник

Замена лампочек в приборной панели на ладе приора: какие стоят,

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают. Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации.

Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO.

Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона.

Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

• более яркий свет, что позволяет лучше освещать приборы
• возможность выбора ламп различных цветов по желанию
• более долгий срок службы качественных светодиодов

Минусы

• Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
• иногда панель выглядит слишком ярко и отвлекает от движения
• от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на Приору, регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

• PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
• GE 12V бесцок.W 1.2W цена от 30 руб за штуку
• OSRAM 12V бесцок.W 1,2W цена от 20 руб
• МАЯК 12v бесцок W 1,2W цена от 7 руб

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель. Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником.

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Меняем лампы в щитке

• Всего в щитке приборов на Приоре 5 ламп подсветки — 4 из которых по середине и одна подсвечивает нижний дисплей.
• Производим замену ламп на обычные или светодиодные и производим сборку в обратной последовательности.

Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Замена подсветки приборной панели приора

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Виды ламп, устанавливаемые на автомобильном щитке

• перед снятием лампы нужно отпаять «усы» от патрона;
• вынуть из своего «гнезда» каждую лампу поочередно;
• на место вышедшей из строя установить новую, обязательно припаяв при этом «усы» к патрону.

Можно выбрать и более простой способ замены ламп, если купить новые элементы, оснащенные подходящим патроном.

И даже купить такой вариант, в которых пайка «усов» не предусматривается, что в дальнейшем, если лампа снова выйдет из строя, намного упростит замену.

Многие автовладельцы останавливаются на светодиодных лампах, так как они способны намного ярче освещать приборную панель. Использовать для замены светодиодные элементы можно, но при их установке, как утверждают мастера своего дела, нужно обязательно соблюдать полярность, иначе они просто не будут загораться.

Поэтапная замена вышедших из строя лампочек

• используя две отвертки (крестовую и плоскую), снимаем щиток приборной панели. Для снятия нужно отвинтить два верхних крепежа;
• аккуратно демонтируем панель, расположенную под колонкой рулевого колеса, повернув для этого 3 крепежа, которые расположены в нижней части колонки;
• 2 крепежа, расположенных под панелью, нужно также отвинтить, чтобы можно было опустить рулевое колесо в самое нижнее положение для демонтажа накладки щитка;
• отвинчиваются два крепежа, которые фиксируют приборную панель, используя для этого отвертку, у которой имеется намагниченный наконечник;
• освобожденную от крепежей панель нужно аккуратно потянуть к себе, обнаружив провода и колодку, их обязательно отсоединяем, нажав для этого на так называемый «язычок», что полностью освободит панель и ее можно будет без усилий снять;
• в щитке приборов Приоры предусматривается 5 лапочек для подсветки: одна лампа помогает подсвечивать нижнюю часть дисплея, а остальные 4 освещают середину панели;
• лучше всего сразу заменить все лампы, чтобы через несколько дней не повторять весь процесс замены заново;
• после того как последняя лампа будет заменена на новую, сборка щитка осуществляется в обратной последовательности.

Как можно заметить, процесс замены лампочек на панели приборов довольно прост и не требует особого мастерства, поэтому справиться с такой задачей сможет даже автовладелец Приоры без опыта. Но если в процессе замены возникнут вопросы или сложности, то можно в удобное для себя время просмотреть обучающее видео на интернет-ресурсе.

Замена лампочек в приборной панели Лада Калина, Приора

В ходе эксплуатации автомобиля подсветка панели приборов автомобиля может перегореть, из-за чего часть показаний теряют подсветку. Разбирать для этого «приборку» не нужно. В этой инструкции рассказывается о том, как поменять лампочки на панели приборов «Приоры» или «Калины». Процесс на обоих автомобилях выглядит аналогично.

Потребуется. снять комбинацию приборов. купить новые лампы подсветки комбинации приборов (А12-1,2 W1,2W мощностью 1,2 Вт).

1. Развернуть панель тыльной стороной к себе.
2. Снять лампу подсветки, поворачивая патрон против часовой стрелки.

тыльная сторона панели приборов лада приора/калина замена ламп панели приборов лада приора/калина лампочка панели приборов лада приора/калина

Установка лампы с патроном производим в обратной последовательности.

В панели могут использоваться различные патроны, некоторые из них для установки лампы предполагают использовать паяльник. В этом случае для экономии времени рекомендуется купить лампу вместе с патроном в сборе. Кстати, вместо обычных ламп можно использовать светодиоды. При их установке соблюдайте полярность, иначе он гореть не будет.

• Весь процесс замены ламп в комбинации приборов также показан на видео:
• Напомним, подсветку можно доработать так, чтобы она включалась вместе с зажиганием .

Как произвести тюнинг щитка приборов на Приоре?

Тюнинг щитка приборов Приора, в основном, заключается в подключении дополнительного освещения и установки нескольких цветных вставок внутрь устройства. Конкретной замены деталей не требуется, как и установки дорогостоящих обновок. Как воплотить в жизнь бюджетный вариант тюнинга?

Заводская комплектация

Лада Приора стала первой моделью ВАЗ, в которой использовался новый тип материала для приборной панели. Пластик типа «Soft look» имеет визуальную схожесть с кожей, поэтому консоль выглядит довольно солидно. Приборная панель включает в себя все самые необходимые устройства для информирования водителя:

• тахометр;
• спидометр;
• датчик топлива;
• датчик количества масла;
• на панель приборов вынесено множество мелких индикаторов: поворота, освещения, резервного топлива и.т.д.

По сути, приборная панель полностью укомплектована и не требует каких-либо технических доработок или установки дополнительных датчиков. Тогда возникает следующий вопрос, а стоит ли вообще переделывать щиток с приборами? Если вас вполне устраивает его внешний вид — оставьте все без доработок.

Но если вы собираетесь переделывать салон, тогда изменения потребуются и для панели приборов. Можно изменить ее цвет, немного укрепить, изменить освещение приборов. Кроме того, можно добавить несколько деталей лично для себя.

Например, выделить определенным цветом самые важные показатели — количество бензина, скорость движения автомобиля, чтобы не искать их по всей панели.

Выбор доработок

Единственное, чего действительно не хватает для щитка приборов Приоры — яркости.

Хотя сама конструкция выглядит довольно прилично, несколько деталей и дополнительное освещение значительно улучшат ее визуальное восприятие. Подсветку датчиков можно изменить так, что будут выделяться только основные приборы, найти их будет куда проще.

Во время движения автомобиля водитель должен по минимуму отвлекаться на рассматривание датчиков, подсветка в этом поможет. Отличный пример тюнинга своими руками — выделение указательных стрелок приборов.

Если стрелки датчиков будут выглядеть выразительнее, ориентироваться в работе систем машины будет куда проще. В ночное время суток правильная подсветка меньше утомляет глаза.

Набор хороших светильников, пластиковые или полиэтиленовые разноцветные вставки, немного времени и умение паять позволят преобразить панель приборов. С чего стоит начать?

Установка подсветки

Для тюнинга своими руками потребуется:

• набор светодиодов (по 3 шт. на прибор) и резисторов по количеству ламп;
• проводник для соединения ламп;
• полупрозрачный материал — пластик, полиэтилен.

Далее проводятся довольно простые манипуляции:

1. Демонтируется панель. С помощью крестовой отвертки снимаются все крепления, открывается внутренняя часть щитка.
2. По частям разбирается панель приборов. Аккуратно извлекаются приборы, отключаются от питания на время работ, снимаются стрелки датчиков.
3. Демонтируется накладка панели, которую нужно будет обновить.
4. Если хотите чисто белый цвет панели — просто снимите зеленое напыление со снятой накладки. Для изменения цвета пригодится цветная полупрозрачная пластиковая вставка или кусок полиэтилена.
5. Вставку смазывают клеем, после чего прикладывают к панели, равномерно распределяя клеящее средство.
6. Лампочки заменяются светодиодами, которые соединяются между собой проводами в одну ленту. Светильники распределяются равномерно по внутренней границе панели, закрепляются пайкой.
7. Разбираются дисплеи приборов и меняются светофильтры на другие, с предпочтительным цветом.
8. Стрелки оклеиваются цветным материалом, панель собирается обратно.

Укрепление конструкции панели, ее подсветка

Тюнинг щитка приборов своими руками можно провести и для повышения надежности каркасной пластиковой конструкции. Со временем пластиковый каркас может начать скрипеть или создавать довольно неприятный уху шум. Во время вождения это сильно отвлекает, поэтому стоит избавиться от этой проблемы как можно быстрее.

От вас понадобится демонтировать консоль, после чего по периметру внутреннего корпуса нанести тонкий слой материала — полиуретана или маделина. Делается это для улучшенной стыковки деталей. Наносить прослойку нужно так, чтобы потом консоль можно было установить обратно.

Кроме того, можно украсить внешнюю часть консоли готовой LED лентой. Здесь нельзя прогадать с цветом. Яркий желтый и красный сильно отвлекают, поэтому стоит подобрать более мягкие цвета. Голубоватый, синий или белый цвет отлично подойдут для такой отделки.

Нанесите светящуюся ленту вокруг панели, закрепите клеем и готово — панель будет выделяться на фоне салона.

Лада Приора тюнинг салона особо не жалует, поскольку имеет вполне приличную комплектацию.

Но если вы хотите обновить внешний вид салона и приборной панели, единственное, что вы можете сделать своими руками — изменить цвет датчиков и добавить подсветки по бокам от них.

Другие манипуляции с панелью, например, добавление датчиков или их замена — не требуется. Кроме того, саму панель стоит заменять только на импортный вариант (если удастся найти такую же), поскольку это лучший вариант среди всех ВАЗ.

Post navigation

Особенности подвески ВАЗ 2105

Источники: http://ladaautos.ru/lada-priora/kak-samomu-pomenyat-lampochki-na-paneli-priborov-lady-priora.html, http://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-kalina/681-zamena-lampochek-v-pribornoy-paneli-lada-kalina-priora.html, http://korchim.ru/biblioteka/salon/tyuning-shhitka-priborov-priora.html

Щиток приборов Лада Приора. Снятие и замена ламп

В приборной панели автомобиля большое количество различных индикаторов, которые информируют водителя о состоянии авто. Такие индикаторы приводятся в действие с помощью сигнальных ламп.

В различных модификациях Приоры используется множество различных панелей индикации, с наличием круиз-контроля, с CAN-шиной и т.п.

С помощью аналоговых стрелок панель информируют водителя о количестве оборотов коленчатого вала, скорости автомобиля, температуре охлаждающей жидкости и количестве оставшегося топлива в баке.

Нередко случается что приборы перестают подсвечиваться в темное время суток и виновником этого являются лампы.

Лампы щитка приборов

В щитке с завода устанавливаются лампочки «Osram». Данные лампы отличаются хорошей надежностью и долговечностью. Принцип действия ламп «Осрам» устанавливаемых в Приоре простейший, роль исполняющего элемента выполнят обычная нить накала, что положительно сказалось на цене лампы. Стоимость лампы составляет 20-50 рублей.

Существует два вида ламп устанавливаемых в панели приборов: разборные и не разборные.

Разборные

Разборные лампочки состоят из патрона и лампы, при их замене нет необходимости покупать патрон, что приятно сказывается на цене. Достаточно лишь приобрести комплект ламп и при выходе их из строя просто заменить их в патроне.

Не разборные

Не разборные лампы устанавливаются с завода и имеют монолитный корпус вместе с патроном. Лампу в таком исполнении необходимо менять вместе с патроном.

Так же следует отметить, те кто хочет пересветить приборную
панель в другой цвет. Это можно сделать лишь стерев зеленую краску на шкалах
приборов. Так как зеленый цвет – это не цвет ламп приборной панель, а цвет
самой приборной панели. Следовательно, какой бы вы цвет ламп не ставили панель
приборов все равно будет зеленой.

Какая лампа за что отвечает

1. Лампа подсветки шкалы температуры ОЖ и количества топлива.
2. Подсветка спидометра и температуры ОЖ
3. Подсветка тахометра и спидометра
4. Подсветка тахометра
5. Подсветка экрана одометра

Лампы в остальных индикаторах, таких как «Check Engine» и т.п. не меняются. Они зажигаются от светодиодов, которые впаяны в системную плату панели. Выход из строя данных светодиодов случается очень редко.

Замены ламп в приборной панели

• Снимаем крышку монтажного блока под рулевой колонкой.

• Откручиваем 4 винта крышки приборной панели и вынимаем ее.

• Откручиваем два винта крепления приборной панели.

• Вынимаем приборную панель, предварительно отключив разъем CAN-шины.

• Вынимаем лампы путем прокручивания лампы против часовой стрелки.

• Устанавливаем новые лампы и собираем в обратной последовательности.

Замена ламп в приборной панели Лады Приоры завершена. Надеемся наша статья была вам полезна.

Видео как снять щиток приборов

Лада приора подсветка панели приборов

Рейтинг статьи Загрузка…

Привет!Да будет свет, решил я уже давно, но, чет как-то руки не доходили…Подключал ДХО-30 и добрался до приборки…ну над пересветить, раз уж залез)) понеслась…

Снял, разобрал, сделал фото, чтобы запомнить положение стрелок… какой в этом смысл , не помогает, выставлял потом целый день(((

Снял стрелки, вращая против часовой, все снялись норм, только уровень топлива развые*ывалась не хотела сниматься, поддел двумя отвертками…улетела до потолка, снялась))

Отклеил аккуратно подложку, отклеилась легко и без повреждений, к ней претензий нет))

Начал счищать зеленый светофильтр…счищал ножом и лезвием от канцелярского ножа

• Думал это будет самый сложный и опасный этап, на панели климата запорол подложку на этом моменте — как же я был не прав…на приборке подложка норм, счищается все хорошо, медленно, но верно… и зеленый свктофильтр превращается в пыль.
• дальше стрелки…очистил краску канцелярским ножом, аккуратно все снялось, особо тож не напрягли…
• изначально хотел их красным, но обнаружил неразборный дисплей, выпаивать его не хотел, поэтому светофильтр убрать было невозможно((( Решил, что синий светодиод пробьет зеленый светофильтр, поэтому стрелки тож будут синими…купил синих диодов SMD 5050 колхозник, блин…над было красных брать, как и хотел…жалею теперь …итак стрелки, покрасил в синий…получилось какой дерьмо унылое не очень(фото нет блевал от их вида )…еще раз очистил и перекрасил в белый…так еще интереснее, днем они белые, а ночью синие))
• Дисплей оказался у меня не съемным сука , на фото видно как много контактов его держат…выпаивать не вариант(( а хотелось пересветить его, в идеале и инверсию сделать…эх, — жизнь боль…
• В сторону печаль, взял нож, срезал одну стенку(потом я ее вообще отпаял. чтобы вставить туда кусочек диодной ленты для подсветки) и извлек зеленый рассеиватель, вот тут я пожалел о покупке синих диодов…

Новый рассеиватель сделал из полупрозрачной пластиковой матовой канистры и вставил его под экранчик. Подсветил тремя диодами SMD 3528 4300K с ленты, приклеил на плату под экран, вро хватает, засвечивает более-менее равно.

1. А потом я что-то приуныл, у меня сел телефон и вообще приборка меня оч сильно поднапрягла, думал все будет проще((
2. Фото нет, ток описание:

-Изготовил подложку(приклеил ее под светорассеиватель на двусторонний скотч) из пластика под ленту SMD 3528 4300К.-Спаял ленту по контуру шкал (получилось 36 светодиодов на шкалы), приклеил ее на новую подложку, вывел провода в отверстие под лампы.

-Сделал пластиковые площадки(приклеил их на двусторонний скотч к шаговым движкам) под диоды для стрелок SMD 5050 синего света, по 1 диоду на каждую стрелку.

Диоды приклеил на двусторонний скотч и момент не клеит нефига, сохнет долго неудобно с ним работать, один диод отказался светить, потом еще один затрахали устал переделывать…крепил уже на клеевой пистолет, время было под 5утра, проковырялся с ней ппц…боюсь потечет со временем (((-Выпаял в светорассеивателе области для подсветки стрелок и заматовал его.

-Оттер клей с подложки, потому что он весь забился зеленой пылью от стертого рассеивателя.

Если кто-то будет читать мою запись с мыслями пересветить свою приборку, мой Вам совет заклейте область с клеем на подложке чем-нибудь, типа пленки, чтобы защитить ее от пыли и грязи, потом не придется думать, как приклеить подложку обратно я этого не учел, мой косяк, пришлось стирать всю эту грязь, хорошо все оттер Мистер Мускул со спитром, а обратно клеить подложку на прозрачный тонкий двусторонний скотч.

• собрал все обратно, пошел проверять, не работает один из диодов в подсветке стрелок…плюнул на все поехал спать…
• на следующий день заменил диод, собрал все окончательно, спаял провода в кучу, припаялся к контактам для лампы…пошел проверять…оу, черт возьми, я выжег себе глаза! оО освещает половину салона, можно ездить в сварочной маске оО

Читать еще: Насос для прокачки тормозов своими руками

Лада Приора Хэтчбек Калифорнийский мак › Бортжурнал › Замена лампочек в приборной панели Priora

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа). Откручивем их (осторожно с шайбами — улетают быстро).

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов. Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды.

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.

Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее.

Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

Замена подсветки панели приборов Лада Приора

Задача: заменить подсветку приборной панели в Лада Приора

Снимаем саму приборную панель Лады Приора. Разбираем её, тут всё просто (4 винта и остальное всё крепится на защёлках). Ещё главное аккуратно снять стрелки и не повредить их. Отклеиваем облицовку (накладка с цифрами) и с обратной стороны этой облицовки начинаем стирать зелёное напыление. Я стирал с помощью ушных палочек и медицинского спирта(не рекомендуется использовать растворитель).

Далее осторожно вынимаем ж/к экранчик. Вытаскиваем зеленый светофильтр, стираем зеленое напыление светофильтра и ставим всё обратно.

Далее меняем 5 лампочек на белые светодиоды (так же можно поставить красные или синие диоды, кому какая подсветка больше нравится). Я покупал белые светодиоды уже вместе с цоколем в магазине радиотоваров.

1. Собираем всё в обратном порядке.

На фотографии видно, что светит ярко, но в реале, намного хуже. Покатавшись, стали мигать некоторые диоды, видимо плохой контакт был, и я решил немного переделать подсветку.

Купил1 метр светодиодной ленты и паяльник с тонким жалом.

Начнем. берем ленту и нарезаем полоски, по 3 диода в каждой, и припаиваем к ним проводки. Я взял одножильный медный провод.

Читать еще: Можно ли заменить брелок автосигнализации на другой

Далее приклеиваем эти полоски таким образом, как показано на фото. В некоторых местах необходимо просверлить отверстия под провода.

Проверяем всё это дело. Для проверки светодиодов я купил 9 вольтовую батарейку «Крона». Все диоды светятся

Берем плату и подключаем к машине, включаем габариты и с помощью контрольной лампочки находим плюс и минус подсветки. И припаиваем к ним проводки.

Захотел синие стрелки. Купил в художественном салоне синию флуоресцентную краску. Стер красное напыление на стрелках и покрасил.

Светит очень ярко. На минимум ставишь регулировку подсветки и всё нормально, не слепит. Но всё же надумал затонировать 20кой.

Вот окончательный вариант проделанной работы. Потратил на это дело 2 вечера и результатом остался доволен. Теперь светит равномерно и ярко.

1. Результат: работы по замене подсветки приборной панели Лады Приора выполнены

Шумоизоляция приоры

Для шумоизоляции лады приоры своими руками — для начала купил пять два рулона Сплена, листов STP, гофры для

Какие светодиодные лампочки стоят щитке приборов приора. Замена лампочек в приборной панели Priora

Снятие и установка комбинации приборов Лада Приора

Комбинацию приборов снимают при снятии панели приборов а также при замене лампочек подсветки или при ремонте самой комбинации.

Вам потребуются отвертки с крестообразным и плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Опустите рулевую колонку вниз до упора, снимите рулевое колесо

3. Снимите крышку блока предохранителей и реле.

4. Выверните четыре винта крепления щитка панели приборов

5. Снимите щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки).

• 6. Выверните два винта крепления комбинации приборов к панели приборов

7. Извлеките комбинацию из гнезда.

8. Подденьте и поверните фиксатор колодки жгута проводов панели приборов

9. Отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля.

Так выглядит снятая с автомобиля комбинация приборов.

10. Установите комбинацию приборов в порядке, обратном снятию.

При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность — не повредите контактные выводы.

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа). Откручивем их (осторожно с шайбами — улетают быстро).

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

• Слегка давим плоской отверткой на этот язычок

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.

Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее.

Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Читать еще: Почему не включается камера заднего вида

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают.

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации.

Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона.

Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

1. Обычный патрон с лампой выглядит так
2. Так выглядит лампа с патроном VDO

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

• более яркий свет, что позволяет лучше освещать приборы
• возможность выбора ламп различных цветов по желанию
• более долгий срок службы качественных светодиодов

Минусы

• Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
• иногда панель выглядит слишком ярко и отвлекает от движения
• от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на , регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

• PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
• GE 12V бесцок.W 1.2W цена от 30 руб за штуку
• OSRAM 12V бесцок.W 1,2W цена от 20 руб
• МАЯК 12v бесцок W 1,2W цена от 7 руб

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель. Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником.

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Лада приора подсветка панели приборов Ссылка на основную публикацию

Как самому поменять лампочки на панели приборов Лады Приора

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно.

По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый.

Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Виды ламп, устанавливаемые на автомобильном щитке

В Приоре могут быть установлены лампочки, оснащенные патроном VDO, или самые обычные автомобильные лампы. Перед тем как покупать вышедшие из строя комплектующие, нужно выяснить, каким патроном они оснащены. Для этого достаточно снять щиток, чтобы можно было тщательно осмотреть тип используемого патрона. Стоит отметить, что используемые лампы в патронах визуально будут выглядеть одинаково, однако если в анализируемом элементе будут так называемые усы, то снятие и установка новой осуществляется по следующей схеме:

• перед снятием лампы нужно отпаять «усы» от патрона;
• вынуть из своего «гнезда» каждую лампу поочередно;
• на место вышедшей из строя установить новую, обязательно припаяв при этом «усы» к патрону.

Можно выбрать и более простой способ замены ламп, если купить новые элементы, оснащенные подходящим патроном.

И даже купить такой вариант, в которых пайка «усов» не предусматривается, что в дальнейшем, если лампа снова выйдет из строя, намного упростит замену.

Многие автовладельцы останавливаются на светодиодных лампах, так как они способны намного ярче освещать приборную панель. Использовать для замены светодиодные элементы можно, но при их установке, как утверждают мастера своего дела, нужно обязательно соблюдать полярность, иначе они просто не будут загораться.

Как подтянуть ремень генератора на Приоре

Поэтапная замена вышедших из строя лампочек

Чтобы самостоятельно заменить перегоревшие на щитке лампочки, потребуется минимум инструментов и немного свободного времени. Меняем вышедшие из строя элементы в такой последовательности:

• используя две отвертки (крестовую и плоскую), снимаем щиток приборной панели. Для снятия нужно отвинтить два верхних крепежа;
• аккуратно демонтируем панель, расположенную под колонкой рулевого колеса, повернув для этого 3 крепежа, которые расположены в нижней части колонки;
• 2 крепежа, расположенных под панелью, нужно также отвинтить, чтобы можно было опустить рулевое колесо в самое нижнее положение для демонтажа накладки щитка;
• отвинчиваются два крепежа, которые фиксируют приборную панель, используя для этого отвертку, у которой имеется намагниченный наконечник;
• освобожденную от крепежей панель нужно аккуратно потянуть к себе, обнаружив провода и колодку, их обязательно отсоединяем, нажав для этого на так называемый «язычок», что полностью освободит панель и ее можно будет без усилий снять;
• в щитке приборов Приоры предусматривается 5 лапочек для подсветки: одна лампа помогает подсвечивать нижнюю часть дисплея, а остальные 4 освещают середину панели;
• лучше всего сразу заменить все лампы, чтобы через несколько дней не повторять весь процесс замены заново;
• после того как последняя лампа будет заменена на новую, сборка щитка осуществляется в обратной последовательности.

Как можно заметить, процесс замены лампочек на панели приборов довольно прост и не требует особого мастерства, поэтому справиться с такой задачей сможет даже автовладелец Приоры без опыта. Но если в процессе замены возникнут вопросы или сложности, то можно в удобное для себя время просмотреть обучающее видео на интернет-ресурсе.

замена ламп приборной панели LADA PRIORA — logbook Lada Priora hatchback 2011 on DRIVE2

всем привет, при покупке машины не горела одна лампа подсветки спидометра возле отметки 60 kmh и с перебоями работала лампочка подсветки температуры ОЖ и уровня топлива (что очень бесило и отвлекало от дороги при моргании и потухании).фото нет, был день и светло когда менял лампы, по этому не стал фоткать где нет подсветки, т.к было бы не видно.

приборку на приоре я никогда не снимал и не видел в живую как это делается, занимался этим впервые, но скажу так, она демонтируется просто, ничего сложного. заняло около 20 минут (демонтаж, замена ламп и установка).

• для работы нам потребуются:*отвертка шлицевая (плоская)*отвертка крестовая (желательно короткая, будет удобнее)
• *лампы или патроны 5 шт ( в приборке 5 ламп)

первым делом я поехал в магазин, подхожу к продавцу и разворачивается такой диалог:я: мне лампочки в приборку приорап:диод, накаливания, приора 1 или 2?я: 1, накаливания (диодные не хотел, потому что ярко и светит он точкой, т.е подсветка станет не равномерной)п: лампочки или патроны?я: эм, а нельзя заменить лампочки отдельно?п: приборка VDO?я: нет (если честно я не знаю названия, но значок из двух букв СР)

1. п: на всех по разному приорах, у кого то стоят патроны и менять лампы нельзя отдельно, у кого то вот такие патроны, у кого то такие, эти чуть длиннее, эти чуть короче (в итоге он высыпал мне три разных вида патронов на кассе и цена колебалась от 25р шт, до 35р шт.)
2. в итоге запутавшись, я решил купить патроны в сборе с лампами, у которых можно заменить лампу отдельно из белого пластика и они чуть длиннее чем патроны черного цвета за 35р шт.купил, приехал к работе и начал снимать панель и так, порядок работ:
3. 1) снимаем минус с АКБ (на всякий пожарный, как ни как электроника и стоит не дешево, лишним подстраховать свои 3000р не будет)
4. 2) снимаем пластиковую накладку внизу руля, выше педалей (за которой предохранители) для этого поворачиваем три барашка по часовой стрелке и осторожно тянем, она на защелках.
5. 3) видим два винта крепления пластиковой накладки панели проборов, по бокам (слева и права от руля), откручиваем
6. 4) откручиваем эти два винта
7. 5) опускаем рулевое колесо максимально вниз и снимаем накладку приборки поддев шлицевой отверткой вверху (она на защелках)
8. 6) перед нами два самореза крепления приборки к панели, их желательно откручивать магнитной отверткой или очень осторожно, потому что они могут упасть в щель и исчезнуть навсегда в панели, доставляя неприятный звук в процессе вождения.
9. 7) откручиваем два самореза крепления приборки и осторожно наклоняем верх на себя, чуть тянем, на сколько позволит запас провода, видим фишку, с ней так же осторожность не помешает, сломаешь, не найдешь, в магазах ее нет. снимается она довольно туго, сидит крепко, нужно надавить на два зажима одной рукой и осторожно поддеть отверткой шлицевой (у многих там был какой то рычаг, мол тянешь рычаг и фишка выпрыгивает, у меня никакого рычага не было, не знаю, вроде отломанных элементов тоже не заметил)
10. после демонтажа фишки, вынимаем приборку, поворачиваем патроны и вынимаем (тут все просто), у меня в итоге все патроны были разные 😀 видимо кто то до меня уже менял лампы и так же мучался с выбором этих патронов, но болтались в посадочном месте, видимо из за этого и моргала подсветка температуры ОЖ и уровня топлива на кочках.

9) после замены ламп, подключаем фишку (просто вставляем обратно) включаем габариты и проверяем все ли горит. собираем в обратной последовательности.

• вот результат )) очень рад, вроде мелочь, а руки еле дошли)))
• всем спасибо и одна фотка чистой ласточки)))

Источник

Для сравнения, так выглядела панель приборов без подсвеченных стрелок. Выбор за вами!

Источник

Изменение подсветки приборов Лада Калина, Приора (1 поколение) как делаю я)))

Всем привет! Сегодня я хочу Вам рассказать, как я изменял подсветку приборки на Калине и приоре Первого поколения. Всего для себя делал 3 приборки: 1 на Приору и 2 на Калину. От Приоры фоток не осталось, а вот от Калин есть:

И так начнем: Разбираем сам щиток приборов, здесь ничего сложного нет (крестовой отвертки вполне достаточно). Снимаем Стекло на приборке, стрелки аккуратно снимаем, чтобы не сломать. Они очень хрупкие! Кто-то поддевает их вилкой, предварительно положив под вилку какую-нибудь мягкую ткань. Сами шкалы приборов держатся на клейкой основе. их тоже осторожно отклеиваем и можно приступать к смыванию на цифрах «зелени» (напыления). Берем ватные палочки, жидкость для снятия лака и осторожно смываем это напыление. Должно получиться примерно вот так:

Осторожно. Не заляпайте клейкий слой на шкалах. нам еще клеить ее обратно! Далее берем диодную ленту с цветом, который вам нужен для цифр на приборке, и наклеиваем ленту БОКОМ (отметил синими точками), чтобы диоды светили вниз! (смотрели на экранчик)

Наклеиваем так, чтобы оргстекло село обратно в свои защелки. ЭТО ВАЖНО! Далее берем светодиоды 3мм 12вольт (для подсветки стрелок), нам понадобится 11шт. цвет выбираете сами))) Светодиоды размещаем вот здесь:

Загибаем ножки у светодиодов так, чтобы светодиод смотрел наверх ( в стрелку). Я их крепил обычным термо -пистолетом. Нам понадобится: 3 светодиода — на тахометр, 4 — на спидометр и по 2шт на температуру и показания топлива соответственно.

Я на одной Калине делал себе чтобы, когда стрелка тахометра доходила до 5000 оборотов, она (стрелка) становилась красного цвета)))

Источник

Тюнинг приора щиток приборов

Центральные дефлекторы системы отопления и вентиляции

1 – маховичок регулировки интенсивности потока через дефлекторы (при вращении вверх – заслонка открывается, вниз – закрывается);
2 – рычаг регулировки направления воздушного потока влево-вправо
Направление воздушного потока через дефлектор вверх-вниз регулируем, нажимая на верхнюю или нижнюю части дефлектора.

Тюнинг щитка приборов Приора, в основном, заключается в подключении дополнительного освещения и установки нескольких цветных вставок внутрь устройства. Конкретной замены деталей не требуется, как и установки дорогостоящих обновок. Как воплотить в жизнь бюджетный вариант тюнинга?

Лада Приора стала первой моделью ВАЗ, в которой использовался новый тип материала для приборной панели. Пластик типа «Soft look» имеет визуальную схожесть с кожей, поэтому консоль выглядит довольно солидно. Приборная панель включает в себя все самые необходимые устройства для информирования водителя:

• тахометр;
• спидометр;
• датчик топлива;
• датчик количества масла;
• на панель приборов вынесено множество мелких индикаторов: поворота, освещения, резервного топлива и.т.д.

По сути, приборная панель полностью укомплектована и не требует каких-либо технических доработок или установки дополнительных датчиков.
Тогда возникает следующий вопрос, а стоит ли вообще переделывать щиток с приборами? Если вас вполне устраивает его внешний вид – оставьте все без доработок. Но если вы собираетесь переделывать салон, тогда изменения потребуются и для панели приборов. Можно изменить ее цвет, немного укрепить, изменить освещение приборов. Кроме того, можно добавить несколько деталей лично для себя. Например, выделить определенным цветом самые важные показатели – количество бензина, скорость движения автомобиля, чтобы не искать их по всей панели.

Тюнинг приборной панели Приора используем светодиоды

Лада Приора, по сравнению с другими моделями концерна АвтоВАЗ, отличается более привлекательной и качественной приборной панелью с отделкой из хорошего пластика типа «Soft Look» и неплохой комбинацией приборов. Однако владельцы этих автомобилей стремятся изменить некоторые элементы приборной панели и сделать внутреннее убранство салона более ярким и стильным.

1 Тюнинг панели приборов на Ладе

Модернизация приборной панели, как правило, начинается с установки новой подсветки. Для этого потребуется набор инструментов, а именно – отвертки и ключи, а также светоотражающая фольга и светодиодные ленты. На первом этапе демонтируется приборная панель. Это делается своими руками с помощью крестообразной отвертки. Рулевое колесо для этого снимать не нужно, достаточно лишь убрать рулевую колонку в самое низкое положение.

Затем, следуя инструкции, разберите приборку. На втором этапе необходимо аккуратно отделить накладку от основного стекла и разобрать циферблаты и стрелки. Самым простым способом улучшения подсветки приборной панели считается снятие стандартного напыления с цифр на накладке. Таким образом, при штатном подсвечивании цифры на щитке приборов будут иметь яркое белое свечение.

Еще один простой и недорогой вариант тюнинга приборной панели – наклейка разноцветных вставок из неплотного целлофана, которые необходимо наклеивать на обратную сторону снятой со стекла панели. Это позволит изменить цвет на спидометре и шкале температур. Однако, более серьезный тюнинг предполагает установку дополнительной подсветки или полного изменения стандартного освещения.

2 10 светодиодов для изменения подсветки

Чтобы улучшить или поменять освещение на приборной панели, после ее снятия необходимо наклеить кусочки светодиодной ленты. Клеить их необходимо по всему периметру приборки, через одинаковое расстояние. При этом важнейшим условием является соблюдение полярности при соединении диодной ленты и штатных проводков питания. Далее необходимо аккуратно разобрать дисплей и удалить из него световой фильтр зеленого цвета.

Это позволит сделать подсветку дисплея ярко-белой. Однако в том случае, если вы хотите получить какой-нибудь другой цвет на дисплее, можно приобрести светофильтр любого цвета – как правило, они продаются в специализированных магазинах. Некоторые владельцы Приоры при полном изменении подсветки меняют и подсветку основной стрелки спидометра. Для этого используются светодиоды того цвета, на который вы хотите поменять освещение стрелки. Достаточно будет десяти CMD светодиодов. 3 светодиода – на спидометр и тахометр, еще по три – на шкалу температуры двигателя и показателя расхода топлива.

Лучше всего закреплять светодиоды паяльной лампой, впаивая их в основное стекло на панели приборов. При этом также не стоит забывать о необходимости подключения штатных проводов с обратной стороны с соблюдением полярности. При соблюдении всех правил инструкции и наличии необходимых инструментов провести подобные изменения своими руками не составит большого труда, зато результат обязательно порадует владельца автомобиля.

3 Защищаем консоль – краска и полиуретан

После определенного времени эксплуатации модели ВАЗ Приора в салоне могут появиться неприятные звуки – скрип или стук где-то внутри консоли. Чтобы этого избежать, специалисты рекомендуют демонтировать облицовочную панель консоли и нанести на основной корпус дополнительный слой покрытия из полиуретана или моделина. Это позволит избавиться от неприятного скрипа и посторонних шумов в салоне.

Кроме того, популярным направлением внутреннего тюнинга на Приору является покраска центральной консоли в другой цвет.

Для этого вам потребуется баллончик с краской и грунтовка для пластика. Снимите центральную консоль, при этом следуя инструкции и не забывая отключать электронные приборы, магнитолу, питание печки, часов и т.д. Далее следует нанести на пластиковую консоль тонкий слой грунтовки, дать просохнуть несколько часов, затем нанести краску из баллончика по всей поверхности консоли. Цвет выбирать вам и только вам, однако после изменения подсветки панели приборов и улучшения вида центральной консоли салон автомобиля станет более привлекательным и спортивным.

Снятие и замена

Итак, при твёрдой уверенности, что панель приборов «Приоры» неисправна, её необходимо снять для замены

Проводить эту операцию необходимо очень осторожно, чтобы не повредить корпус облицовки и провода, идущие под комбинацией приборов. В первую очередь по правилам полагается при любых работах с электрооборудованием отключать аккумулятор

случае это действие также имеет смысл, так как ЭБУ панели приборов находится под постоянной нагрузкой для сохранения параметров. Поэтому стоит сначала отключить клемму аккумулятора. После этого в салоне, начать демонтаж устройства. Первой, снимается панель под рулевой колонкой, закрывающая блок предохранителей. Она держится тремя декоративными пластиковыми замками. Провернув их на пол-оборота, можно её снять. После этого вывернуть четыре самореза, удерживающих накладной щиток панели приборов. Теперь комбинация открыта полностью.

Теперь нужно открутить ещё два винта удерживающих её и вынуть панель. Аккуратно перевернуть. Отвести в сторону защёлку-фиксатор разъёма. При этом действии он частично выйдет из паза. Теперь полностью отсоединить деталь и убрать в сторону. Если в панели необходима только замена ламп, то сделать это довольно просто. Они идут сразу в специальных пластиковых гнёздах при продаже. На устройстве они расположены в небольших колодцах, пластиковым концом, вверх. Достаточно взяться за него и провернуть на четверть оборота против часовой стрелки. Лампа сразу выпадет. В конце требуется вставить на её место новую, и провернув по часовой, зафиксировать.

Установка на место панели

Перед тем как поставить на своё место новую панель, стоит убедиться в том, что питание к ней поступает правильно. Для этого понадобится контрольная лампа, с возможностью проверки как «+» так и контакта «-». Надо знать, что на 19 контакте колодки располагается общий «минус» устройства. Или как говорят — «масса». На контакте 20 постоянный плюс от аккумуляторной батареи, и на 21-м контакте, «плюс» появляется при включении зажигания. Вот эти гнёзда разъёма обязательно стоит проверить перед установкой новой комбинации. А уже после того, как контакты проверены, можно подключить к разъёму новую панель, и проверить её, включив зажигание. Если всё нормально, можно устанавливать на место. Её или старую, если в той было необходимо только поменять лампочки. Установить комбинацию приборов на панели «Приоры», можно сделав всё в обратном порядке.

Особенности панели приборов «Гамма»

На самых последних моделях автомобилей «Приора» устанавливается заводская система навигации. И вот в этом случае ставится модель с названием «Гамма». Но не стоит считать, что это хорошо исполненная игрушка, пригодная только для автомобиля с

навигацией. Нет, она прекрасно устанавливается и на «Приоры» ранних версий. Так как менять в проводке практически ничего не надо. Единственная доработка: провести один провод к диагностическому разъёму автомобиля! Но это позволит водителю, кроме потрясающего дизайна, иметь перед глазами бортовой компьютер машины с множеством функций, вплоть до считывания кодов ошибок главного ЭБУ «Приоры». В общем, хоть и дорогая вещь, но она стоит этих денег. На видео, снятие панели приборов «Приоры»:

• Резонатор глушителя своими руками
• Лямбда-зонд «Приоры»
• Особенности датчика детонации на «Приоре»
• Что собой представляет датчик скорости на «Приоре»

Ключ в замке зажигания может находиться в одном из трех положений

0 – «выключено»;I – «зажигание»;II – «стартер»В положении замка «0» – «выключено» под напряжением находятся цепи питания: габаритного света; освещения салона, вещевого ящика и багажника; сигналов торможения; звукового сигнала; центрального замка; аварийной световой сигнализации.Вставить и вынуть ключ из замка зажигания можно только в положении замка «0». При вынутом ключе зажигания может сработать механизм запирающего противоугонного устройства, блокирующий вал рулевого управления. Для блокировки вала рулевого управления поворачиваем рулевое колесо влево или вправо до щелчка запорного элемента. Чтобы разблокировать вал, следует вставить ключ в замок зажигания и, слегка покачивая рулевое колесо влево-вправо, перевести ключ в положение «I» – «зажигание».При нахождении ключа в положении «I» наряду с вышеперечисленными потребителями под напряжением находятся цепи питания: элементов системы управления двигателем; комбинации приборов; фар; указателей поворота; противотуманного света и света заднего хода в задних фонарях; стеклоочистителя и омывателя ветрового стекла; отопителя; электростеклоподъемников дверей, элементов обогрева заднего стекла, электроприводов и элементов обогрева наружных зеркал заднего вида.В положении замка «II» – «стартер» включается стартер. Положение ключа – нефиксированное. Сразу после пуска двигателя отпускаем ключ зажигания и он автоматически возвращается в положение «I».Если с первой попытки пустить двигатель не удалось, выключаем зажигание и, выждав около 30 с, вновь делаем попытку пуска двигателя.Удерживать ключ в положении «II» более 10 с не рекомендуется, т. к. это может привести к перегреву электродвигателя стартера и выходу его из строя.В выключателе зажигания предусмотрена блокировка попытки пуска уже работающего двигателя, которая не позволяет перевести ключ второй раз из положения «I» в положение «II», минуя положение «0».Если при выключенном зажигании и оставленном в замке зажигания ключе открывается дверь водителя, то зуммер издает непрерывную звуковую трель, предупреждая об оставленном в замке зажигания ключе.Если ключ вынут из замка зажигания, но остался включенным габаритный свет, то при открывании двери водителя зуммер издает два прерывистых звуковых сигнала, предупреждая об оставленном включенным наружном освещении.

Электроника LadaPrioraTuning

Представлены электронные компоненты для тюнинга Лада Приора: панели приборов, бортовые компьютеры, парктроники, ангельские глазки.

Совместимость – BOSCH M1.5.4/MP7.0/M7.9.7/17.9.7 – Январь 5.1/VS 5.1/7.2/M7.3 (Евро-3)/M74 Графический дисплей 128×64 Тип: TFT индикатор 65535 цветов Разрешение (пикс.) 480×272 Диагональ: 4 дюйма Подробнее…

Новая комбинация приборов для автомобилей Lada Priora, Lada Kalina, Lada 2110 с новой панелью GF 821 разработана с учетом пожеланий пользователей первого поколения стрелочных комбинации приборов FERRUM Подробнее…

Комбинация приборов Гамма 819. Избавляют пользователя от лишних телодвижений. Для просмотра параметров и диагностики систем автомобиля комбинации снабжены вертикально ориентированным ЖК-дисплеем Подробнее…

Комбинация приборов Гамма 819 Black. Совместимость – BOSCH M1.5.4/MP7.0/M7.9.7/17.9.7 – Январь 5.1/VS 5.1/7.2/M7.3 (Евро-3)/M74 Тип и цвет индикатора Графический дисплей 128×64: – Черный фон, белые символы Подробнее…

Комбинация приборов GF619. Модернизированная Комбинация приборов GF618. Показывает параметры электропакета, усилителя руля, подушки безопасности, ABS. Добавлена функция оповещения о движении с отключенным ближнем светом фар или с активн Подробнее…

Переходник для установки комбинации приборов любого производителя на автомобили Лада с CAN-шиной (выпуск после 2013 года). Подробнее…

Комбинация приборов FLASH X4 для Лада Приора. Стрелочная и цифровая индикация скорости и оборотов двигателя Светодиодная RGB подсветка (позволяет выбрать более 32000 цветов) Подробнее…

Бортовой компьютер Гамма 270 для Лада Приора. Совместимость – BOSCH M1.5.4/MP7.0/M7.9.7/17.9.7 – Январь 5.1/VS 5.1/7.2/M7.3 (Евро-3)/M74 Тип и цвет индикатора Графический дисплей 132×48: – ЖКИ синий фон, белая подсв Подробнее…

Бортовой компьютер Гамма 777. Совместимость BOSCH M1.5.4/MP7.0/M7.9.7/ Январь 5.1/VS 5.1/7.2/M7.3 (Евро-3)/ Тип и цвет индикатора Графический дисплей 256×64: OLED, желтая подсветка; OLED, синяя подсветка Подробнее…

Лучшие Ангельские Глазки для Лада Приора. Легкий монтаж, долгий срок слубы (50 000 часов). Выполняют также функцию Дневных Ходовых Огней. Отличная видимость в любую (самую солнечную) погоду. Подробнее…

Парковочный радар АМЕ-102 Автоматическое включение при включении задней передачи Цветовая и звуковая индикация дистанции до препятствия с указанием направления 4-ступенчатое звуковое предупреждение о приближении к препятствию Подробнее…

Сиденья Lada Priora

Передние сиденья снабжены подголовниками и оснащены механизмами перемещения сиденья в продольном направлении и изменения наклона спинки.
Для регулировки положения переднего сиденья в продольном направлении
тянем вверх рычаг фиксатора, расположенный под сиденьем.

Удерживая рычаг, сдвигаем сиденье вперед или назад, отпускаем рычаг и убеждаемся в надежной фиксации сиденья.

Для изменения наклона спинки сиденья вращаем рукоятку.

Запрещается регулировать положение водительского сиденья во время движения, что может привести к потере управления автомобилем.
Подголовники всех сидений регулируются по высоте. Чтобы поднять или опустить подголовник переднего сиденья, тянем его вверх или опускаем до одного из четырех фиксированных положений. Для снятия подголовника резким движением вверх выводим его стойки из отверстий в спинке сиденья. Для того чтобы отрегулировать положение подголовника заднего сиденья…
нажимаем на фиксатор правой стойки подголовника
и перемещаем подголовник в одно из двух фиксированных положений. Для снятия подголовника, нажав на фиксатор стойки, перемещаем подголовник вверх до выхода его стоек из отверстий в спинке сиденья.

Идеи для тюнинга и доработки щитка

Как можно произвести тюнинг щитка:

1. Вместо стандартного щитка установить более совершенный, с навигатором. В таких устройствах расположение индикаторов и датчиков будет другим — датчики располагаются справа и слева, а посредине находится дисплей навигатора. Такой вариант тюнинга считается одним из наиболее дорогих.
2. Установить готовые или разработать самостоятельно шкалы для датчиков. Для реализации этой идеи нужно будет полностью снимать приборку и разбирать ее, а также отсоединять стрелки от датчиков. Шкалы устанавливаются на имеющиеся датчики и надежно фиксируются.
3. Использование светодиодов в подсветке. Устройство также придется разбирать, но здесь способ более простой. Стрелки снимать не придется, нужно будет просто отключить лампочки на устройстве и демонтировать их, после чего поменять на новые. Если цоколь источников освещения не будет соответствовать, то лампы придется припаивать. Как вариант, вместо лампочек можно припаять светодиодную ленту.
4. Покрасить стрелки и шкалы датчиков приборки люминесцентной краской, но для большего эффекта, опять же, потребуется установить диодные лампы. При такой комбинации приборка будет ярко светиться, но учтите, что реализация этого способа требует внимательности и кропотливости от автовладельца.

Инструкция по замене приборки своими руками

Процедура снятия, разборки и замены контрольного щитка может быть проведена своими силами, ничего сложного в этом нет.

1. В первую очередь следует отключить зажигание, после чего отсоединить от питания аккумулятор.
2. Для большего удобства следует снять кожух рулевой колонки, а также демонтировать сам руль.
3. После этого, используя отвертку, необходимо открутить два винтика, которые фиксируют верхнюю часть приборки.
4. Далее, откручивается еще два винта, только теперь снизу.
5. По бокам контрольного щитка расположены еще два винта, их также надо открутить.
6. После этого приборку можно потянуть на себя, но полностью не извлекать. Так как к приборке подключены провода, с обратной стороны нужно отсоединить разъемы, после чего отключить фиксатор.
7. ПП снимается и меняется на новую. Действия по сборке осуществляются в обратном порядке.

Изменить подсветку панели приборов на приоре довольно просто.

	Снимаем панель приборов с машины
	Откручиваем все винты крепления, разбираем панель приборов
	Снимаем стрелки приборов. Подкладываем под стрелку визитку или кредитную карту (чтобы не поцарапать панель приборов), и, подцепляя ножом под основание стрелки, выщелкиваем ее с оси
	Все стрелки сняты
	Снимаем накладку панели приборов. Но накладка находится на основании из оргстекла
	Поэтому отделяем накладку от основания из оргстекла
	Я решил изменить подсветку панели приборов с зеленого на белый цвет. Аккуратно лезвием ножа удаляем зеленое напыление с тыльной стороны накладки
	Вы можете увидеть разницу между зеленой и белой подсветкой панели приборов, часть символов успел очистить от зеленого напыления
	Полностью очищенная от зеленого напыления панель приборов приоры
	Для изменения подсветки отдельных элементов пригодится полиэтиленовый пакет с цветными надписями и рисунками
	Вырезаем с полиэтиленового пакета необходимый цветной кусок…
	…который наклеиваем на накладку панели приборов с тыльной стороны
	Таким же образом делаем желтый цвет на спидометре и синий на шкале температуры
	Что касается подсветки, то со штатными лампочками не получится равномерной подсветки панели приборов. Поэтому было решено установить светодиодную подсветку панели приборов
	Наклеиваем по периметру шкал панели приборов отрезки светодиодной ленты
	Соединяем наклеенные отрезки светодиодной ленты тонкими проводами, выводим питание. Питание подключаем к контактам штатной лампы подсветки, “плюс” к “плюсу”, “минус” к “минусу”
	Далее разбираем дисплей, убираем светофильтр зеленого цвета, собираем обратно. Теперь дисплей тоже будет светить не зеленым цветом, а белым. Если же вы хотите сделать подсветку дисплея другого цвета, то можете установить светофильтр любого цвета (их можно приобести в рекламных агенствах города)
	Далее решено было улучшить подсветку стрелок приборов. Понадобятся CMD светодиоды красного цвета, 10 штук: по 3 CMD на тахометр и спидометр, и по 2 CMD на указатели уровня топлива и температуры двигателя
	Закреплять диоды можно любым удобным для вас способом. Я просто вплавлял их паяльником в оргстекло панели приборов…
	…а с обратной стороны также вплавлял прикрепленные к ним сопротивления
	Пилотная проверка, почувствуй разницу!
	При использовании 3 CMD я использовал сопротивления номиналом 130 Ом, при использовании 2 CMD -сопротивление номиналом 300 Ом
	В итоге поличил такой результат!
	Устанавливаем стрелки приборов

Для сравнения, так выглядела панель приборов без подсвеченных стрелок. Выбор за вами!

Неисправности панели признаки и причины

Какие неисправности могут произойти в работе контрольного щитка:

1. Не горит подсветка. Причин может быть несколько — повреждение цепи питания устройства, короткое замыкание в системе, выход из строя контрольного щитка. Но одной из наиболее встречаемых причин в данном случае является перегорание предохранительного устройства. Предохранитель маркировки F10 расположен в монтажном блоке, его нужно проверить в первую очередь.
2. Не работают датчики — стрелки на спидометре, тахометре не поднимаются. Причина может заключаться в плохом сигнале, поступающих с на приборную панель. Необходимо проверить электроцепь на предмет обрывов. Значительно реже проблема кроется в вышедшем из строя датчике.
3. Не работают контроллера объема бензина в баке и температуры двигателя. Как и в предыдущем случае, причина неисправности может крыться непосредственном в самих датчиках. Контроллер объема горючего расположен в баке с бензонасосом, а датчик ОЖ — в головке блока цилиндров. Перед заменой рекомендуем проверить качество подключения и контакты — возможно, они просто повреждены или окислились, в результате чего датчики не работают. Причина может заключаться и в поврежденной электроцепи, в данном случае нужно будет прозвонить проводку.
4. Бывает такое, что приборная панель в целом работает правильно, но контроллеры передают неверную информацию. Причина может крыться в работоспособности процессора или замыкания в проводке. Иногда проблема кроется в плохой массе.
5. Подсветка не работает частично. Вероятнее всего, причина кроется в перегорании источников освещения, нужно будет произвести их замену (автор видео — канал В гараже у Сандро).

Источник

➤Adblock
detector

	Снимаем панель приборов с машины
	Откручиваем все винты крепления, разбираем панель приборов
	Снимаем стрелки приборов. Подкладываем под стрелку визитку или кредитную карту (чтобы не поцарапать панель приборов), и, подцепляя ножом под основание стрелки, выщелкиваем ее с оси
	Все стрелки сняты
	Снимаем накладку панели приборов. Но накладка находится на основании из оргстекла
	Поэтому отделяем накладку от основания из оргстекла
	Я решил изменить подсветку панели приборов с зеленого на белый цвет. Аккуратно лезвием ножа удаляем зеленое напыление с тыльной стороны накладки
	Вы можете увидеть разницу между зеленой и белой подсветкой панели приборов, часть символов успел очистить от зеленого напыления
	Полностью очищенная от зеленого напыления панель приборов приоры
	Для изменения подсветки отдельных элементов пригодится полиэтиленовый пакет с цветными надписями и рисунками
	Вырезаем с полиэтиленового пакета необходимый цветной кусок…
	…который наклеиваем на накладку панели приборов с тыльной стороны
	Таким же образом делаем желтый цвет на спидометре и синий на шкале температуры
	Что касается подсветки, то со штатными лампочками не получится равномерной подсветки панели приборов. Поэтому было решено установить светодиодную подсветку панели приборов
	Наклеиваем по периметру шкал панели приборов отрезки светодиодной ленты
	Соединяем наклеенные отрезки светодиодной ленты тонкими проводами, выводим питание. Питание подключаем к контактам штатной лампы подсветки, “плюс” к “плюсу”, “минус” к “минусу”
	Далее разбираем дисплей, убираем светофильтр зеленого цвета, собираем обратно. Теперь дисплей тоже будет светить не зеленым цветом, а белым. Если же вы хотите сделать подсветку дисплея другого цвета, то можете установить светофильтр любого цвета (их можно приобести в рекламных агенствах города)
	Далее решено было улучшить подсветку стрелок приборов. Понадобятся CMD светодиоды красного цвета, 10 штук: по 3 CMD на тахометр и спидометр, и по 2 CMD на указатели уровня топлива и температуры двигателя
	Закреплять диоды можно любым удобным для вас способом. Я просто вплавлял их паяльником в оргстекло панели приборов…
	…а с обратной стороны также вплавлял прикрепленные к ним сопротивления
	Пилотная проверка, почувствуй разницу!
	При использовании 3 CMD я использовал сопротивления номиналом 130 Ом, при использовании 2 CMD -сопротивление номиналом 300 Ом
	В итоге поличил такой результат!
	Устанавливаем стрелки приборов
