Как изменить цвет стрелок приборной панели ваз 2110

Очень давно хотел занятсья своей приборкой. Тахометр вообще ночью не освещался, а потом и ещё одна лампочка перегорела. Как раз вовремя мне пришли платы от
Жени

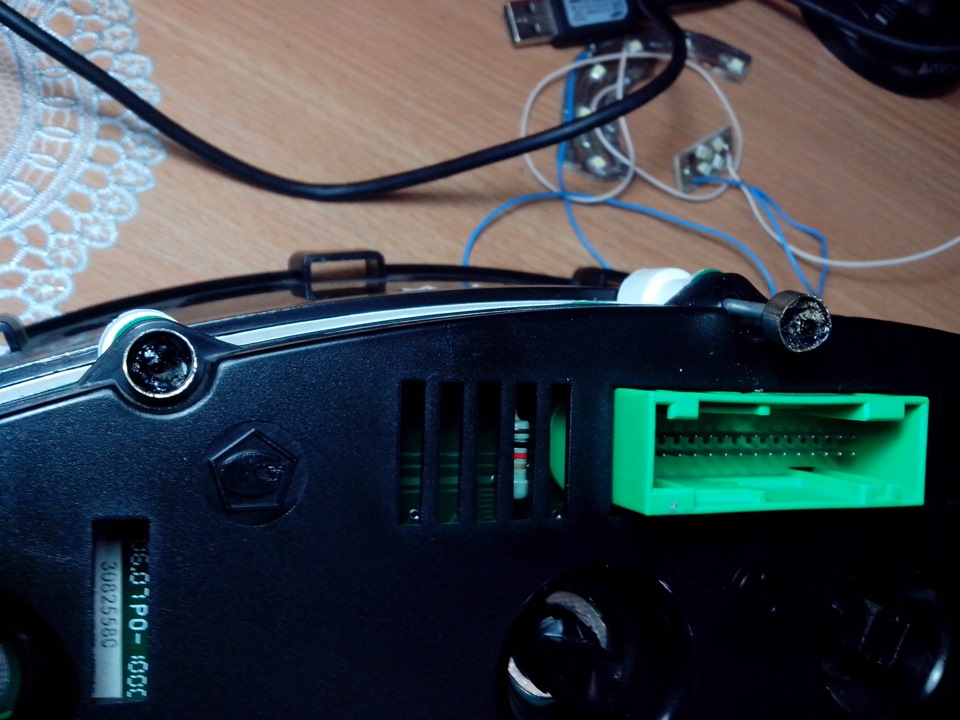

Как снимать приборку думаю можно найти и в интернете. особое внимание при разборке панели хотелось бы обратить (все работы обязательно проводить дома, когда весь пластик нагреется и не будет ломким):

1)на штекер в приборке, нужно сначала нажать фиксатор, а потом только потянуть за чёрный рычажок.
2)Когда будите откручивать стрелки они очень тугие, крутить против часовой стрелки очень аккуратно

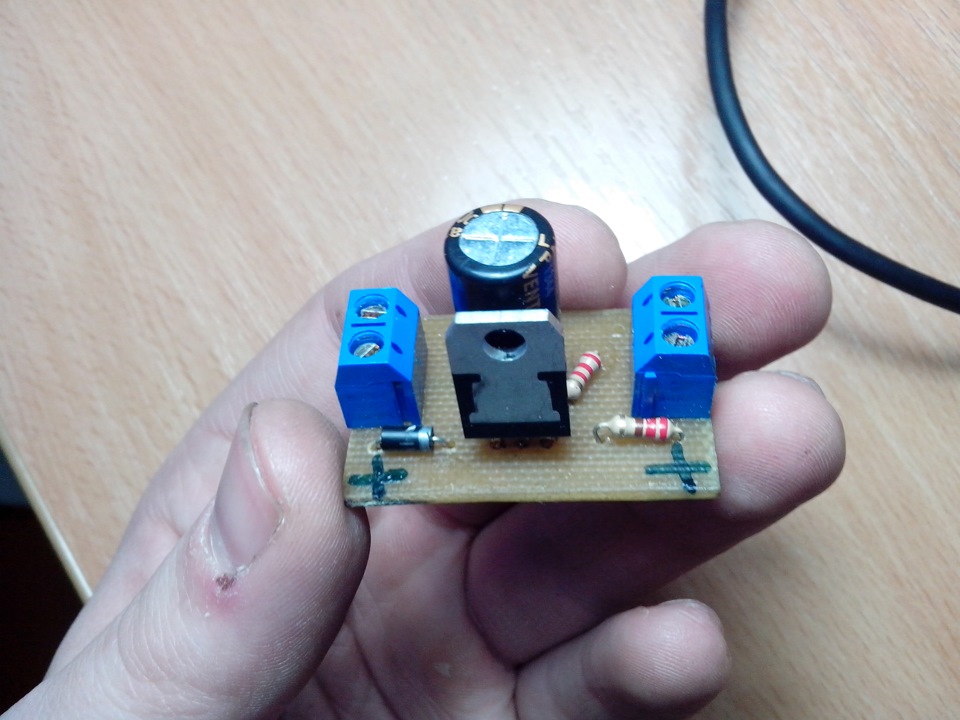

1)Сам блок плавного розжига выглядит так:

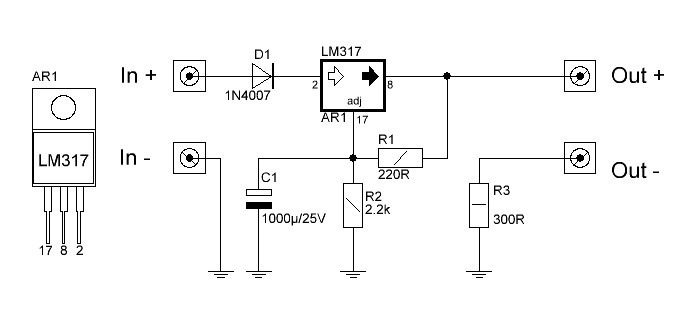

Схема

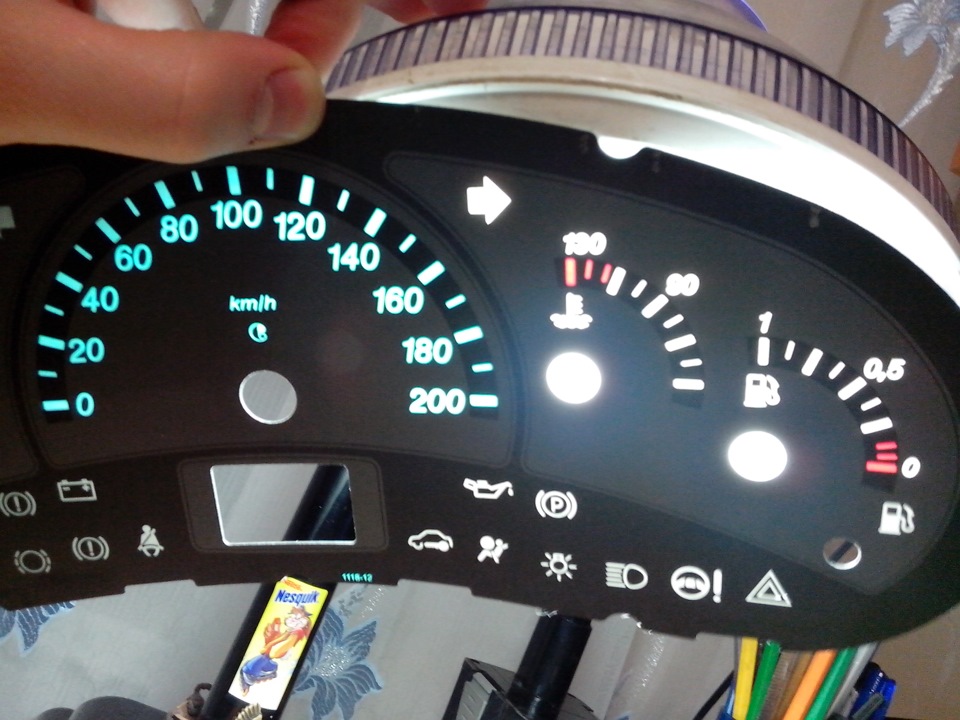

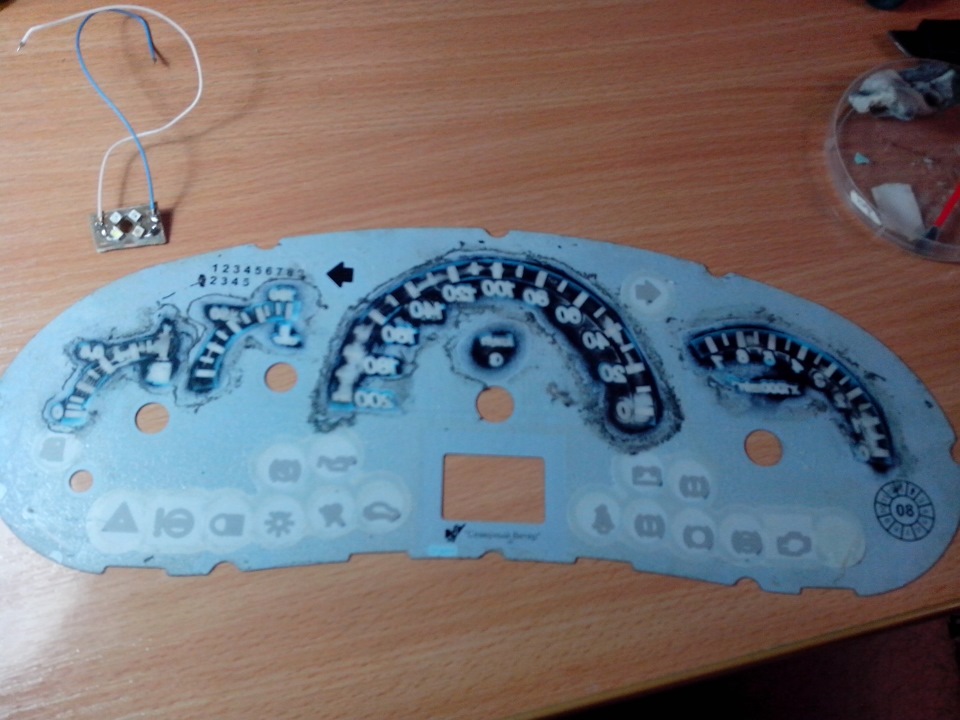

2) Аккуратно отклеваем наклейку и стираем аккуратно светофильтр, я пробовал жидкостью для снятия лака уайт спиритом . начал оттирать только АЦЕТОН, нашёл так же в инете потом, что можно оттереть наждачкой р 1000.

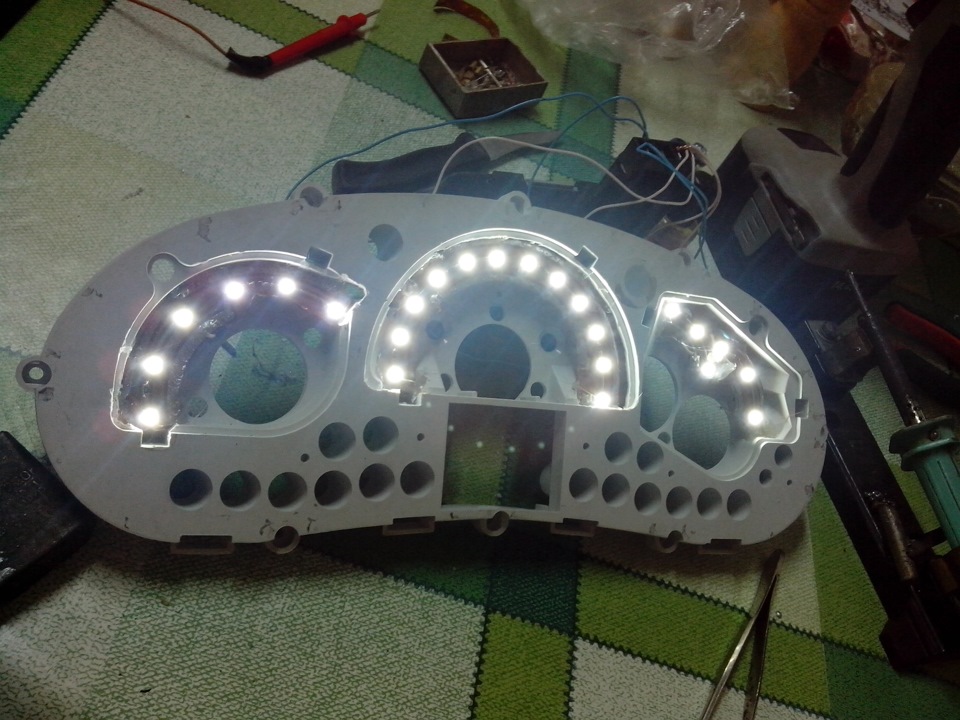

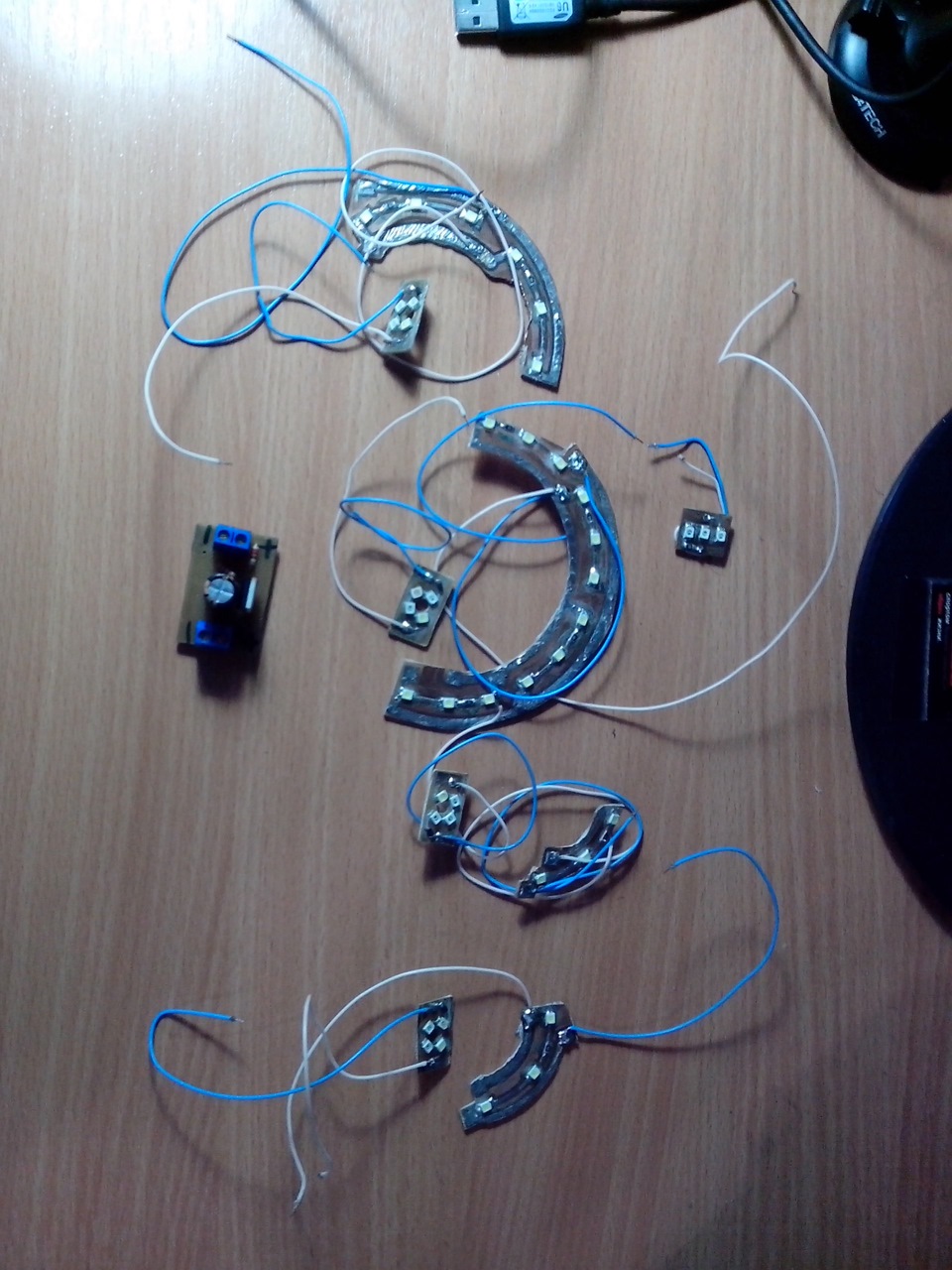

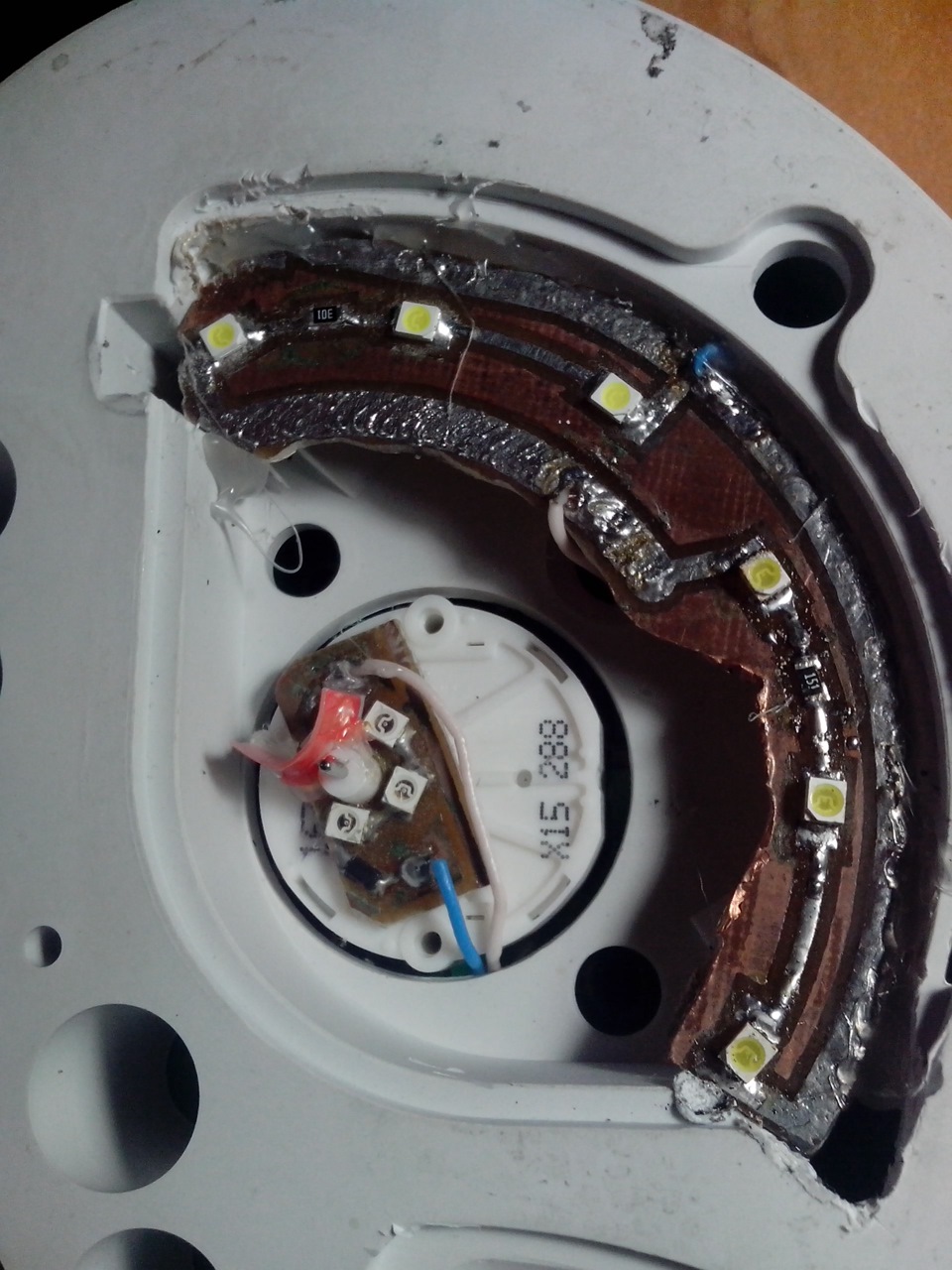

3) Следующий этап размещение плат в пластмаске белой. Первоначально платы располагались очень близко к наклейке, после опробывания лампы освещали шкалы неравномерно. Решил вопрос, распиливанием пластмаски с помощью паяльника дрели и термоклея. После углубил платы и светится всё равномерно. Родные рассеиватели я убрал, сначала хотел попробовать как будет с ними, когда платы углублял, делал так, чтобы светорассеиватели влезли спокойно.Но красные диоды стали давать много света на белую шкалу, поэтому убрал их и вам советую тоже самое.

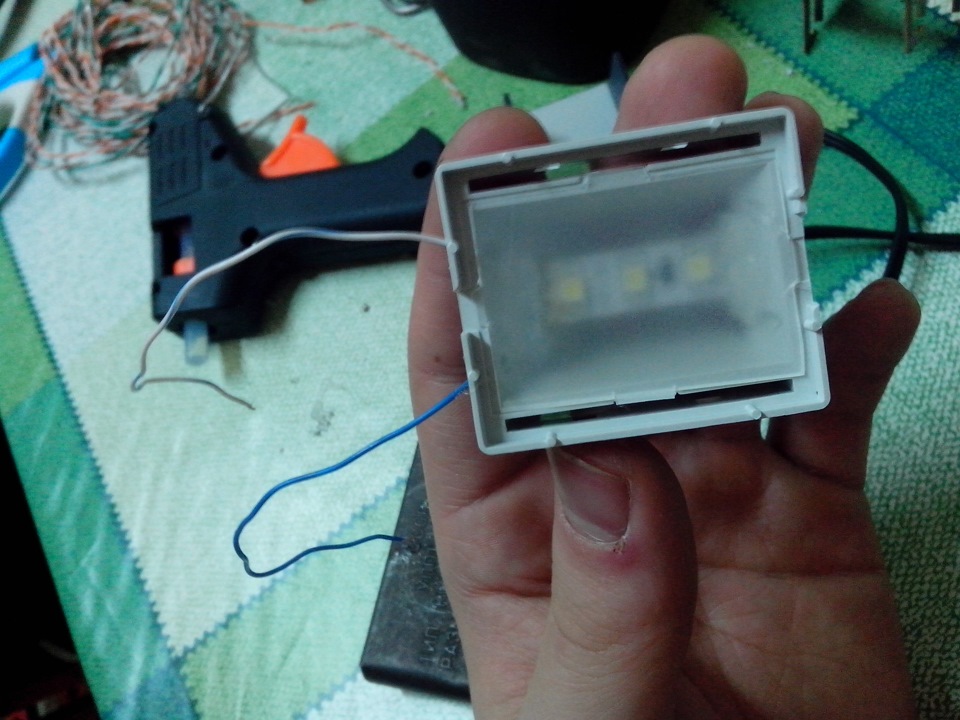

4) Установка в ЖК экран трёх светодиодов . Убрал от туда родной синеватый светофильтр и взял у мамы кусочек матового белого пластика от коробочки с кремом, для того, чтобы диоды ярко сильно не выражались за ЖК экраном. Обращаю внимание, что АККУРАТНО снимайте экран и НЕ ПЕРЕПУТАЙТЕ его положение при обратной установке!

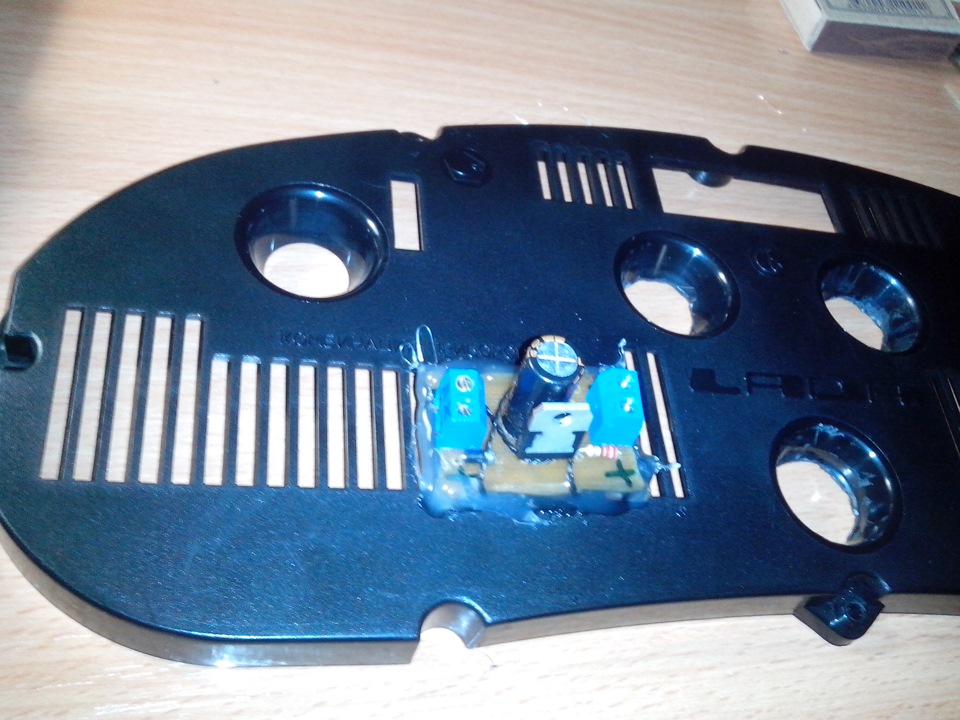

5) Разместил блок плавного розжига с наружи приборки и закрепил, чтобы ничего не прыгало и не скакало ничего.

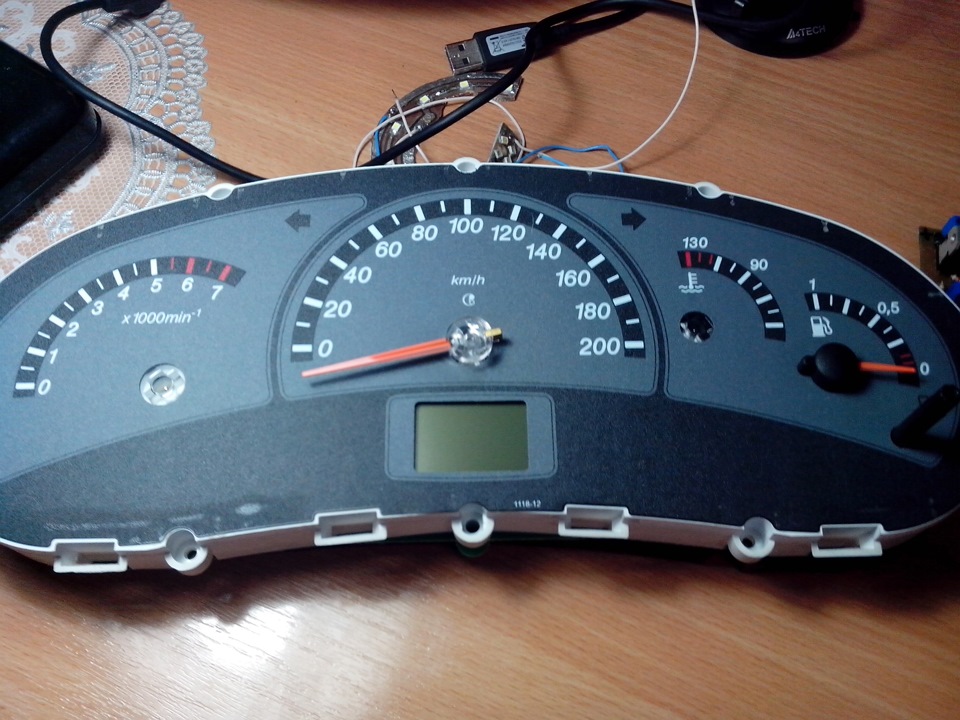

После этого я всё собрал назад. Покатался всё было классно, но выявились следующие минусы. очень ярко горело всё, даже на самом минимуме яркости. Поэтому разобрал вытащил всё и поставил резистор на 140 ом.

После этого когда я утром пришёл в гараж, то обнаружил, что все мои стрелки сползли вниз ниже нуля. Они потрескались и держались слабо.

Исправил это с помощью паяльника- склеил так сказать.

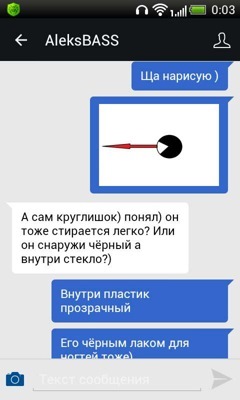

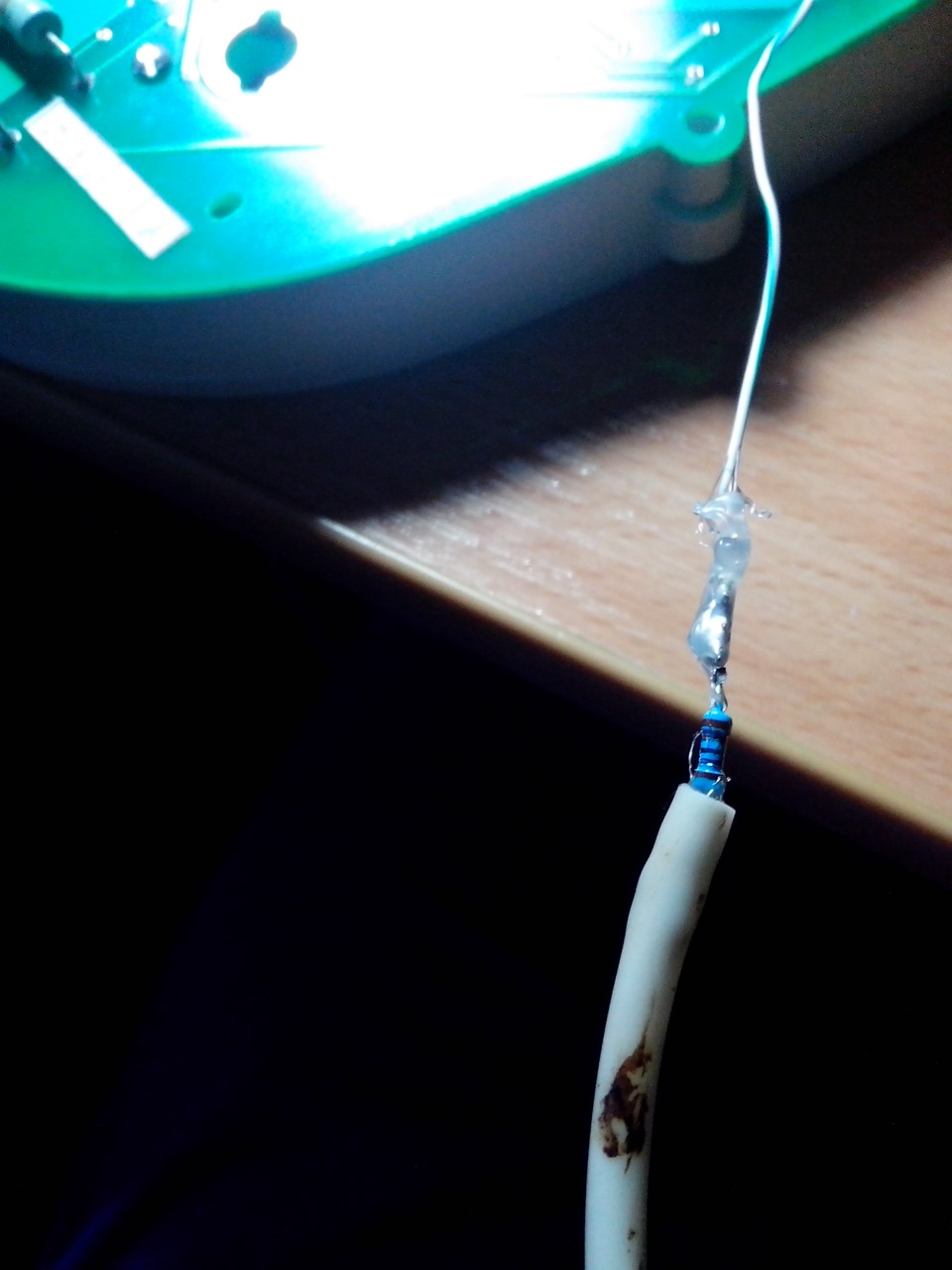

6)так же была с тем что красным светился только кончик стрелки. помог с решением проблемы мнеgost112

В общем нужно было всего лишь вырезать из чего-либо непрозрачного сектор примерно на 3/4 закрывающих окружность внутри стрелки или закрасить чёрным лаком скажем и это решение очень помогло.

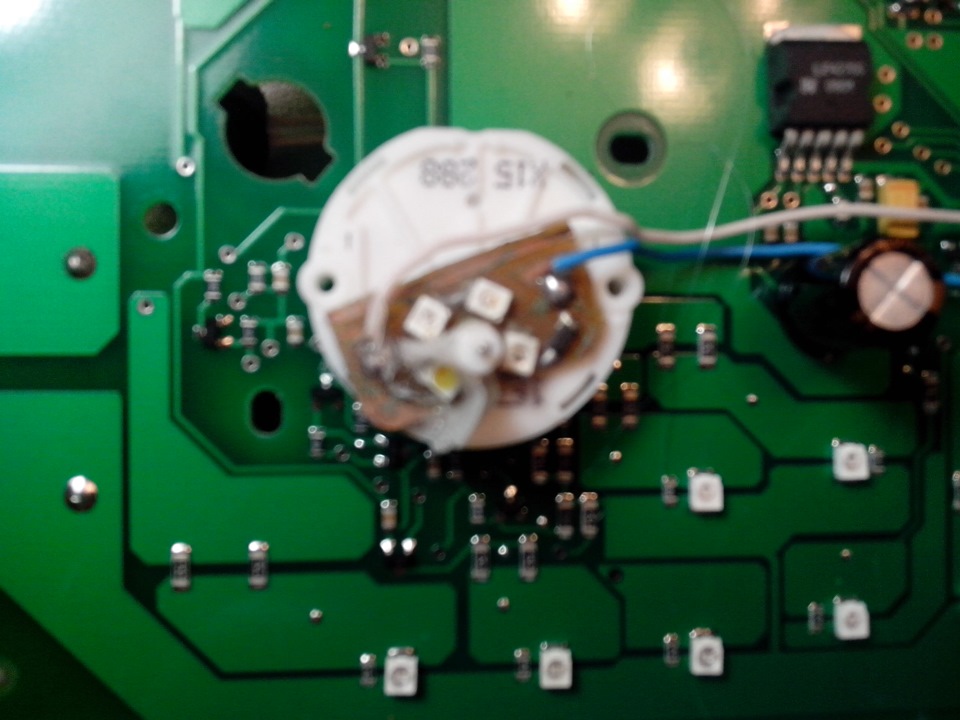

Следующая доработка касалась плат подсветки стрелок

НУ и самое интересное Как всё это дело выглядит на видео

Плавный розжиг

Изменение цвета стрелки тахометра

Тест приборки

Подписывайтесь, лайкате, репостите)

Доработка приборной панели — тема очень популярная. На рынке можно встретить интересные варианты приборных панелей, но все они довольно дорогие. Сделать тюнинг приборной панели своими руками не сложно, если под рукой есть необходимый материал и желание

Замена лампочек приборной панели на светодиоды

Самый просто способо сделать какой-то тюнинг панели приборов. Для начала приборную панель нужно снять. Дальше меняем лампы накаливания приборки на светодиоды, которые устанавливаем в те же патроны:

Как изменить цвет одометра

 С помощью ножа снял с него плёнку и зачистил от клея, перевернул и поставил обратно:

Теперь зеленая подсветка циферблата стала синей.

Подсветка панели приборов светодиодной лентой

Соскоблил ножом твёрдый слой цветофильтра. Остальное стер растворителем.

Далее светодиодную ленту зелёного цвета закрепляем внутри приборки. Подключил прям к патрону лампочки.

Со стрелок убрал красную краску и покрасил белым лаком для ногтей (больше белого ничего не нашел)

Получилась зеленая яркая подсветка приборки ВАЗ десятого семейства.

Светит ровно и ярко. Что удивительно, ночью на трассе не напрягает, а днем все отчетливо читается.

Регулируемая подсветка приборной панели ВАЗ 2110

У меня сейчас два вида подсветки: штатная и синяя. Как так получается ?
Когда включаю подсветку — горит синяя, а если уменьшаю яркость через реостат на панели, то остается штатная подсветка (то есть синего нет вообще). Инструкция на фото:


Автоматическая смена подсветки приборной панели. Смена семи цветов достигается с помощью управляющей электроники (автор Poraboloid):

Результат:



Отдельная подсветка стрелок приборной панели

Как закрепить светодиоды для подсветки стрелок ?
Один из вариантов прикрепить светодиоды на оргстекло подсветки. А если запитать светодиоды от 4 контакта красной колодки (распиновка приборки), тогда будет подсветка стрелок отдельно от подсветки самой панели, и загораться они будут при включении зажигании.

Чтобы стрелка прибоной панели светилась другим светом по мере набора оборотов нужно установить рядом с ней светодиод. При малых оборотах свет от светодиода не будет проходить во внутрь стрелки. А при наборе оборотов, когда стрелка повернется к светодиоду открытым местом, то свет будет попадать внутрь ее и она будет менять цвет.

Изменение цвета подсветки приборной панели с помощью пленки

Интересный и достаточно простой метод переделки цветосодержания приборов без вмешательства в электрику.
По возможности удаляется светофильтр, а потом информативная часть подложки с обратной стороны заклеивается различными цветными материалами с разумной долей светопропускаемости (цветной скотч, изолента, виниловая пленка Оракл):

Другой вариант: светофильтр стерт, наклеен скотч разного цвета. Под каждую стрелочку установлен красный светодиод, которые запитаны от замка зажигания. Шкалы подсвечиваются обычными светодиодными лентами. Теперь, когда включаешь зажигание — загораются только стрелки и деления шкал. А при включении габаритов — загорается всё остальное.

Подсветка приборной панели с механическим одометром

Потребуется 12 светодиодов и светодиодная лента.

1. Вытаскивает из цоколя лампочку и вставляем туда светодиод, предварительно проверив, где у него плюс.
2. Отмеряем по длине приборки силиконовую ленту и отрезаем.
3. Ставим светодиоды с цоколем на место в приборную панель. Дорожка, которая проходится по всем лампочкам это минус. Проверяем диоды на полярность и вкручиваем минусом к этой дорожке.
4. Вырезаем в пластике место под ленту и проклеиваем её.

Хорошо прикручиваем провод к колодкам. На фото, правая дорожка — это минус.
Светодиодная приборка старого образца с зеленым светофильтром. Без светофильтра светит на много ярче.

Теперь, когда приборная панель ВАЗ, как в иномарке можно подумать и об остальной подсветке салона (подсветка дефлекторов, подсветка кнопок панели).

Источник фото:

• Подсветка приборной панели с сайта AbriKOSSa
• Бортовой журнал yarikoos с сайта Drive2.ru
• Бортовой журнал yarikoos с сайта Drive2.ru

Статейка есть у меня только она ориентирована на 2110, но если по разбираться и для тебя подойдёт

 Модернизация штатной подсветки на лампах накаливания заключается в замени их на светодиоды. Это приводит прежде всего к еще более яркой и насыщенной подсветкой шкал, а так же возможность менять цвет подсветки простой петыквайкой светодиодов.

Для модернизации потребуется снятие приборов и их полная разборка, вставка в щиток (как собственного изготовления, так и штатная, но доработанная), 10-ти мм светодиоды 7шт. для двухокошечной панели + резисторы, былый корректор для бумаги, цветная изолента (зеленая, красная, синяя, оранжевая), кусок тонировочной пленки примерно 8×8 см (не очень темной), двусторонний скотч (бытовой).

Разборка приборов

Необходимо снять прозачный козырек. Демонтировать все лампы с патронами. Далее снятие стрелок, НЕОБХОДИМО БЫТЬ ОЧЕНЬ ОСТОРОЖНЫМ на этом этапе, можно повредить оси шаговых двигателей. Итак для снятия стрелок необходимы ножницы и плотная бумага. Бумагой нада накрыть, дабы не испортить штатную всавку, ножницами, покачивая в разные стороны, тянуть стрелку вверх. Слезает стрелка с усилием.

Далее надо отвернуть саморезы с задней стороны приборов и после снятия пластиковой стенки разогнуть прижимные рамки ЖКИ. Если все прошло удачно, то пол дела сделано.

Подготовка светодиодов

Светодиоды покупал в автомагазине, в нем почему-то они значительно дешевле, 23р за штуку, а магазине радиодеталей 37р. К тому же в цоколе уже установлен резистор и диод. Необходимо отпилить макушку светодиода, так как в ней находится линза фокусирующая луч, но при этом не повредить светоэлемент. Капнуть не спиленный торец клея СуперМомент. Пасатижами аккуратно разрушил цоколь и извлек светодиод. В пластиковом корпусе белого цвета увеличить отверстия под светодиоды до 13 мм.

Пайка светодиодов

Светодиоды припаиваются в отверстия под патрон лампы с соблюдением полярности. После проверки работоспособности установленных светодиодов, устанавливаются ЖКИ

Стрелки

Снятые стрелки необходимо очистить от красной краски с нижнего торца, так как при попадании синего цвета они станут невидимы. Далее покрасил нижний торец корректором белого цвета.

Вставка с рисунком шкал в щиток приборов

Штатная вставка, но доработанная, Вся модернизация сводится к сошкуриванию с внутренней стороны зеленой краски, выступающей в роли светофильтра. Если не снимать краску, то оттенок цвета будет другой и яркость ниже. Плюсы данного способа: нет необходимости изготавливать свою вставку, дешевле , проще и быстрее. Минусы: теряются красные элементы шкал, нет вожможности изменить дизайн шкал.

Сборка

Сборку лучше начинать со сборки корпуса самих приборов, платы, световода и задней крышки корпуса. Затем наклеивается вставка. Перед одеванием стрелок на оси необходимо наложить лист бумаги как при снятии и приложить металлическую линейку вплотную к оси. Линейка будет выступать в роли ограничителя глубины насаживания стрелок. Стрелки надевал с корректировкой «нолей». Вкрутил контрольные лампы и надел прозрачный козырек. Для контроля работоспособности всей панели, в ней предусмотрен режим теста, необходимо нажать на кнопку сброса одометра и не отпуская ее подать +12v на контакт 4 и 10 белого разъема. Потом отпустить кнопку и стрелки сделают три полных хода. Все, четыре часа и готова новая, сверхяркая подсветка синего цвета.

  Модернизация подсветки стрелок

Поездив немного в ночных условиях принял решение изменить цвет подсветки стрелок. По конструкции подсветка стрелок выполняется с помощью световодов и серией призм. В стрелке тоже есть призмы, они то и как-бы поднимают свет из недр приборов.

Так как в моей версии приборов применена светодиодная подсветка синего цвета, но для изменения цвета стрелок необходимо сточить призмы или высверлить на световоде. Это предотвратит проникновение синего света в стрелки. Следующий этап — установка светодиодов необходимого цвета, в моем случае красные. Перед установкой необходимо сточить линзу у 3мм (желательно сверхяркого) светодиода и боковую сторону. Это позволит максимально приблизить его к оси стрелочного прибора. В конструкциях стрелочных указателей предусмотрены две проушины (на тахометре и спидометре надо просверлить сверлом 1мм). Для того чтобы свет от светодиода на попадал в основной световод надо изолировать боковые стенки светодиода. Можно использовать любую непрозрачную краску, но удобнее и быстрее надеть термокембрик и нагреть для усадки, затем аккуратно срезать в верхней части. Выводы светодиода разгибаются в разные стороны и вставляются в отверстия, после фиксируются. Далее все светодиоды соединяются в цепь и подключаются через резистор к светодиодам основной подсветки.

 Все собирается в единое целое и результат на лицо, теперь стрелки не сливаются с рисками шкал. Заодно произвел «калиброку» шкалы. Реальная скорость отличается в меньшую сторону с положением стрелки. Поэтому я нулевое положение стрелки изменил. Выставил примерно равным «-5 км/ч», при этом от «0» до «40» стрелка занижает скорость, но зато в остальном секторе показывает реальную скорость.

Привет, вот наконец-то нашел время написать про одну работу. Сделал ее давно, а написать времени не было. В общем нашел я приборку 2110 VDO, версия 1.1 с одним экраном. Всего за 600руб. И решил сделать пересвет и инверсию экрана. Сразу скажу что подробно не буду описывать процесс, покажу некоторые моменты чтобы вы имели представление. А так очень много информации здесь на драйве, в конце записи выложу ссылки на страницы пользователей у которых я брал информацию для работы.
Сразу скажу качество фото не очень, фотик был разряжен пришлось фоткать на свой телефон k790i а он освещение очень трудно воспринимает, так что некоторые цвета плохо передают красоту работы.

Начинаем с разборки, снимаем крышку со стеклом, они на защелках. Потом снимаем стрелки(запоминаем положение относ. цифр), просто крутим их против хода и одновременно тянем вверх, никаких отверток, иначе рискуете сломать ось привода. Потом откручиваем заднюю крышку, ее болты частично держат циферблат(шкалу). Шкала приклеена на пластиковую подложку их хрупкого пластика, не пропустите защелки иначе сломаете ее. Теперь когда шкала в руках отклеиваем от него нашу накладку, клей не стираем он пригодится.

Теперь берем лезвие и жидкость для снятия лака чтобы убрать зеленый светофильтр(верней он голубой но при желтом свете ламп пропускает только зеленый свет). На каждой цифре есть как бы напыление из черных крапинок, не боимся и соскабливаем его целиком до прозрачной подложки. Вместе с ним и сойдет светофильтр, остатки фильтра протираем жидкостью для снятия лака. Трем аккуратно, чтобы не стереть краску со значков поворотников и т.д.
Должно получится так.

Делаем все так же с остальными цифрами, не забывая надпись VDO в центре.

Часто при пересвете диодами приборка горит не равномерно и слепит, все потому что нет светофильтра, и свет идет напрямую в глаза. Чтобы этого не было берем подложку, на которую была приклеена накладка и стираем с нее клей, теперь понятно почему не стирать клей с накладки? Если вы уберете его там и там то просто не сможете соединить их между собой. Убрав клей, затираем подложку шкуркой чтобы получить матовую поверхность. Трем именно со стороны клея, диоды буду светить в прозрачную сторну и свет будет упираться в матовую и равномерно рассеиваться.

Так же я планировал подсветить стрелки, на стоке это реализовано как световой туннель. Т.е. лампочка подсветки светит в эту подложку и по специальному туннелю (принцип оптоволокна) передает свет на стрелку. У меня будут диоды поэтому я убрал эти туннели, просто вырезал их паяльником.
Теперь все просто, я не стал заморачиваться с печатными платами и взял просто диодную ленту белую и красную и посадил на термо клей.
Так же пришлось красную ленту резать по одному диоду, и паять их по отдельности последовательно, не забывая менять резистор. Кому интересно смотрите в интернете как рассчитать резистор под диод. Т.к. все сетодиоды имею ограничение по току.

Ток потребления очень мал, поэтому берем тонкие провода, я взял от старого com кабеля.

Соединив все диоды припаиваем их к любому разъему где была лампа подсветки, соблюдая полярность. Иначе не будут гореть.

Теперь проверяем работу приборки.

А теперь стрелки, в стоке они те же световые туннели но с оранжевой подложкой. Чтобы сделать их красными убираем оранжевый цвет либо шкуркой либо тем же лезвием.
Получаем прозрачную стрелку, она отлично горит в темноте от диода но не видна днем.

Чтобы это исправить вместо оранжевого цвета наносим красный, например лак для ногтей, или клеим оракал

Осталось сделать инверсию экрана и переделать его подсветку. ссылка будет ниже.

Вот что получилось. Качество не очень, и пошорканное стекло приборки не дает телефону нормально сфокусироваться. На деле все отлично и идеально, не слепит и очень красиво.

Теперь ссылки по теме, информацию по инверсии брал тут, а информацию по разборке и сборке тут
А теперь самое главное почему так мало информации? планирую делать это за деньги. Кто разбирается в электрике и захочет сделать, сам все найдет, на драйве куча информации по этой теме. А если кто-то не понимает процесс но хочет сделать, то лучше не браться за это дело, велик шанс что-то спалить или повредить.
Скажу сразу что среди подписчиков уже двое встали в очередь на пересвет. Одна приборка от Veter129 уже лежит и ждет светодиоды. Другая будет через неделю. По всем вопросам обращаться в личку.
Сразу скажу что работаю только с приборками 2110 и 2115 фирмы VDO, Т.к. нет от других моделей машин для экспериментов.

Так же на днях закончу делать адаптер для приборок VDO для корректировок одометра под любой пробег, и тарировки всех указателей под любой датчик температуры или уровня бензина. Проверять буду на своей приборке, т.к. пробег там на 10000 меньше моего. В след записи установка приборки в высокую панель и подключение БСК 2110.
Всем спасибо за внимание.

Очень часто у автомобиля 2110 ваз приборная панель выходит из строя. При этом иногда наблюдаются проблемы с ее подсветкой.
Некоторым же просто не нравится то, как именно она светит в темное время суток. В таком случае желательно, чтобы подсветка была заменена.
В этой статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео – обзоре в сети Интернет.

Замена подсветки на приборной панели

Для этого необходимо использовать следующий алгоритм:

• Следует вынуть панель.
• Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

  Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.

• Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
• Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».
  Остатки клея необходимо убрать.

• Можно приступать к замене подсветки.

  Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.

• Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.

Примечание: легче его снять, если потереть ножом то в одном направлении, то в другом.

• Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.

Примечание: но это еще не все — нужно будет запаять проводки лампочек к плате, чтобы они работали.

• Теперь надо все собрать обратно и правильно установить.

Отдельная подсветка стрелок

Желая, чтобы стрелки светились другим цветом, можно сделать следующее:

• Вынуть приборную панель.
• Разобрать ее.
• Установить под стрелки отдельные светодиоды.

  Примечание: при этом стрелки будут гореть другим цветом только при зажигании.

Как поменять подсветку с использованием цветной пленки

Для того, чтобы поменять цвет подсветки приборной панели, не обязательно менять светодиодные лампочки.
Для этого можно просто:

• Взять 12 светодиодов и светодиодную ленту.
• Вынуть из цоколя лампочки, на место которых вставлять по одному светодиоду.
• Нужно взять необходимое количество светодиодной ленты.

Примечание: ее длина отмеряется по величине панели.

• Цоколь и светодиоды необходимо вернуть в первоначальное место.
• Следует приклеить ленту к пластику панели (должна поддерживаться соответствующая температура).
• Хорошо закрутить колодку.

Проверка панели

Если приборная панель была разобрана, то ее нужно проверить.
Для этого:

• Надо нажать на кнопку сброса и удерживать.
• Включить зажигание.
• Все стрелки должны подняться вверх. Это должно произойти три раза.

Примечание: если все стрелки правильно работают, то все они поднимутся. В противном случае, нужно их разбирать.

Как снять стрелки с панели

Если стрелки не работают, то надо их снять и поставить обратно, так как возможно они неправильно установлены:

• Следует взяться за стрелку.
• Начать крутить ее против часовой стрелки.
• При этом необходимо слегка потянуть ее вверх.
• Поставить на место и проверить, работают ли они.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.
С этой целью следует выполнить такие действия:

• Можно снять кожух, но при этом плата все равно будет заблокирована.
• Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
• Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
• Стрелки по любому надо будет снять.

  Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

• Панель разобрана, теперь нужно попытаться решить проблему.

  Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.
Для этого необходима работа с паяльником.

Но если панель разбиралась с целью сбрасывания показаний спидометра, то:

• На плате найти черную кнопку суточного пробега.
• Щелкнуть по ней.

Теперь желательно как-то собрать панель обратно.
Делается это еще легче:

• Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

• Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
• Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

  Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать.
Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

• Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
• Плату крепить на болтики.
• В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.
Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.

Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами.  Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.

Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.

На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя  светопроводящий слой.

Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.

На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра.  Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.

Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды  на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.

Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.

Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.

Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.

Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ.
И цвет свечения можно выбирать самому…

На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».

 Безусловно, каждый хочет, чтобы его машина, несмотря на определенную изношенность и уже довольно богатую историю марки ВАЗ 2110, смотрелась красиво, «чувствовалась» мощно и предоставляла высокий комфорт внутри салона для всех пассажиров. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на приборы.

Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг панели приборов ВАЗ 2110 следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать — это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать тут  и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:

• сначала нужно отключить клеммы аккумулятора. Руль следует опустить в нижнее положение.
• необходимо отвинтить саморезы креплений накладки панели.
• далее отключаем разъем слева, в этой ситуации речь идет о машинном переключателе наружного освежения. Потом, используя пассатижи, следует разогнуть крепления комбинации приборов.
• Далее – снимаем ее. Некоторые модели крепятся с помощью винтов М5. В конце необходимо отсоединить разъемы.

После этого можно устанавливать новую панель в обратном порядке. Такой тюнинг ВАЗ 2110 своими руками всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов

Сегодня мода изменять подсветку приборной панели набирает фантастические обороты. Практически повсюду автомобили имеют неоновую подсветку или внутреннюю светодиодную иллюминацию. Однако все эти новшества — недешевое удовольствие, которое далеко не всем по карману. Иначе обстоит дело с заменой заводской подсветки на разноцветную.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.

Его следует подложить под стрелку, а далее поддеть ее отверткой. Потом аккуратно и медленно приподнимать ее нужно к верху. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо просунуть между панелью и подложкой и прорезать по кругу слой герметика. После снимаем подложку. Разбираем панель и начинаем.

1. Удаляем слой светофильтра, используя канцелярский нож. Светофильтр – это цветной слой краски. Она наносится с сзади подложки и придает цветную иллюминацию цифрам спидометра и остальным датчикам. Чтобы полностью избавится от светофильтра, можно использовать ацетон или другую жидкость, которая содержит спирт.

2. Далее изменяем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого понадобится демонтировать экранчик одометра, а потом снять голубую пленку и удалить лампочку подсветки. Ее следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Светодиод присоединяем к патрону штатной лампочки. Устанавливаем экран одометра на место.

3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.

4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.

5. Перед заключительным этапом нужно закрепить на панели переключатель цветов светодиодов. Такой переключатель можно установить, к примеру, в правом нижнем углу «приборки». После этого можно установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого устанавливаем стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.

Как красиво подсветить кнопки панели ВАЗ 2110

Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво подсветить кнопки «приборки». Возьмем, для примера, кнопку включения заднего противотуманного фонаря. Для начала придется демонтировать и разобрать ее. Для этого нужно потянуть в разные стороны ее подвижную часть и корпус.

После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.

Теперь легко снимаем лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. Следует иметь в виду, что плюсовый — это контакт №6, а минусовый — №7. Полярность можно узнать, если посмотреть на тыльную сторону корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все нормально, переходим к следующей части.

Избавляемся от зеленого светофильтра. Его можно высверлить, проводить это нужно аккуратно, чтобы сверло не проходило насквозь через всю конструкцию. В итоге, удаляем светофильтр из конструкции и проверяем ее на работоспособность.

Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой — любого цвета.

Чаще всего — он белый. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, в процессе сборки тогда не будет возникать путаницы. Процесс сборки нужно производить в обратной последовательности.

Установка твиттеров в панель приборов ВАЗ 2110

Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.

С помощью ножа можно удалить мягкую область панели (с внешней стороны — пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.

Ремонт «приборки» ВАЗ 2110

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант — можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема — в угле панели, что отклеился, то отремонтировать ее не составит труда.

Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. Здесь можно подробно посмотреть как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — покупка накладки.

Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

Как самому качественно провести шумоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.

В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.

Остатки его можно наклеить внутрь. В этой статье подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.

Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.

Ищите больше информации здесь и здесь

В наше время мода на смену подсветки приборной панели набирает невиданные обороты. Куда не посмотри, везде автомобили, то с неоновой подсветкой, то с внутренней светодиодной иллюминацией, но это все может быть очень дорогим удовольствием, другое дело если заменить подсветку приборной панели. Это и не очень дорого, и работы в общем-то мало.

Можно воспользоваться, конечно, готовыми вариантами тюнинга, то есть купить накладку на приборную панель, но это будет стоить немало.Лучше будет, если вы сделаете тюнинг приборки своими руками. Главное иметь нужный материал под рукой и запастись терпением.

Для начала надо будет разобрать приборку. Для данной операции вам понадобится снять защитное стекло, сделать это несложно, главное быть осторожным. Далее начинаем снимать стрелочки. Чтобы снять стрелочки нам понадобится отвертка и твердый картон.

Подложите картон под стрелочку и подденьте ее отверткой, затем медленно и аккуратно приподнимите ее к верху. Стрелочки должны сойти со стержня легко, без проблем. Затем снимаем подложку приборной панели. Для того, чтобы снять подложку, нам необходим канцелярский нож.

Просовываем нож между панелью и подложкой, а затем прорезаем слой герметика по кругу подложки. Теперь можно снимать подложку и начинать работу. Далее разбираем панель приборов и приступаем.

Для начала нам потребуется удалить слой светофильтра с тыльной части подложки, сделать это можно, снова обратившись к помощи канцелярского ножа. С помощью ножа, стираем слой светофильтра с подложки. Если кто не знает, то светофильтр – это слой цветной краски, которая наносится с задней части подложки и придает цифрам спидометра и остальных датчиков, цветную иллюминацию.

Для того, чтобы окончательно избавиться от слоя светофильтра, можно воспользоваться ацетоном или другой жидкостью с содержанием спирта.

Следующим этапом работ будет изменение цвета подсветки приборной панели. Для начала я решил изменить подсветку одометра(не путайте со спирометром, одометр – это показатель пройденных километров). Для того, чтобы изменить подсветку одометра нам понадобится снять экранчик одометра, снять голубую пленку, удалить лампочку подсветки и заменить ее на универсальный многоцветный светодиод. Данный светодиод имеет возможность смены цвета. Светодиод был присоединен прямо к патрону штатной лампочки. Далее ставим экранчик одометра на место.

Приступаем к полной замене подсветки приборной панели. Далее крепим светодиоды к каркасу панели приборов( как я уже говорил, в моем случае я воспользоваться разноцветными светодиодами). Данные светодиоды продаются в комплекте с переключателем цветов. Если у вас нет возможности приобрести данные светодиоды, можно воспользоваться обычными. Устанавливаем светодиоды на место и запитываем их от стандартных контактов подсветки приборки.

Далее нам нужно будет сделать так, чтобы стрелочка, как и панель, имела возможность смены подсветки. Для данной операции нам потребуется удалить со стрелочки, слой красной краски. Для того, чтобы его удалить можно воспользоваться тем же способом, что и в случае удаления светофильтра с подложки приборной панели, то есть снова взяться за нож и ацетон.

Когда стрелочка будет очищена, можно покрасить ее белым лаком для ногтей или же чем-либо другим, главное чтобы стрелочка была именно белой, так – как только белый цвет может передавать цветовую гамму светодиодов.

Перед тем, как установить все на место, нам потребуется закрепить на панели переключатель цветов светодиодов. Я установил переключатель в правом нижнем углу приборки. Когда все готово, нужно установить все на место. Для начала нам потребуется установить подложку. Для того, чтобы она держалась крепко, лучше закрепить ее на герметик. Далее устанавливаем стрелочки на место и закрываем все защитным стеклом. Все готово, любуемся результатом.

Замена подсветки приборной панели ВАЗ 2110 на многоцветную

Многоцветная приборная панель ВАЗ 2110

Теперь у меня появилась возможность самому выбирать каким цветом будет светить приборка. Таким образом мы сделали тюнинг приборной панели, не затрачивая особых средств и материалов. Удачного тюнинга.

Источник
