Управление размером листа, компоновкой, стандартными видами и другими элементами.
Новый чертеж или шаблон обычно содержит один лист. Можно изменить размер и подоснову листа чертежа, а также вставить дополнительные листы. Можно создавать пользовательские форматы листов и использовать их для задания атрибутов в новых листах.
При добавлении к чертежу нового листа формат листа определяет его размер, компоновку и другие характеристики. В формате листа также указывается отформатированный лист со стандартными элементами, такие как основные надписи и рамки, и задаются стандартные виды чертежа.
При выборе нового размера листа изменяются значения его высоты и ширины. (Выберите «Пользовательский размер» для редактирования значений высоты и ширины.)
В шаблоне чертежа или файле чертежа можно определить один или несколько форматов листов. Заданный в чертеже формат листа можно использовать для добавления новых листов в этот чертеж.
Включаемые в формат виды не должны выходить за пределы рамки.
Форматы листов добавляются в папку «Ресурсы чертежа» в обозревателе.
Для того чтобы пользовательские форматы листов можно было использовать в новых чертежах, необходимо создавать их в файле шаблона чертежей. Для каждого типа листа необходимо определить свой формат.
Создание формата листа
- Добавьте в чертеж новый лист.
- Щелкните правой кнопкой мыши в браузере и выберите «Редактировать лист».
- В диалоговом окне «Редактирование листа» установите формат и ориентацию листа. Затем нажмите кнопку «ОК».
- Добавьте стандартные компоненты листа — рамку, основную надпись, стандартные виды чертежа.
- Щелкнуть правой кнопкой мыши в браузере и выбрать из контекстного меню «Создать формат листа».
- В поле редактирования введите имя нового формата.
Редактирование формата листа
Формат листа нельзя отредактировать непосредственно в процессе работы.
- Создайте лист текущего формата и отредактируйте его элементы.
- Затем удалите формат листа и сохраните отредактированный лист в качестве нового формата листа под тем же именем.
Добавление листа определенного формата
- В обозревателе разверните узел «Ресурсы чертежа», затем «Форматы листов».
- Дважды щелкните требуемый формат листа.
- При необходимости в диалоговом окне «Выбор компонента» выберите файл модели, чтобы разместить виды модели на листе (при пропуске этого шага в чертеж будет вставлен лист без видов).
Редактирование листа чертежа
- Щелкните правой кнопкой мыши лист в графическом окне или имя листа в браузере.
- В контекстном меню выберите пункт «Редактировать лист».
- Внесите необходимые изменения в диалоговом окне «Редактирование листа».
- Редакция. Указание номера редакции листа. Если выбрано свойство обновления для параметра редактирования номера редакции для соответствующей таблицы редакций, номер редакции в активной строке таблицы редакций соответственно обновится.
- Имя. Задание имени листа, которое отображается в браузере.
- Размер. Выбор формата листа или задание его размеров. При выборе нового размера листа изменяются значения его высоты и ширины. Выберите «Пользовательский размер» для редактирования значений высоты и ширины.
- Параметры «Исключить из перечня» и «Исключить из печати». Данные параметры позволяют исключить лист из перечня листов чертежа или из задания печати.
Удаление листов чертежа
- В обозревателе выберите один или несколько листов, которые требуется удалить.
- Щелкните правой кнопкой мыши и выберите в контекстном меню «Удалить».
- При необходимости в диалоговом окне «Удаление листов» можно указать, какие именно листы нужно удалить. Для этого нажмите кнопку «Дополнительно», а затем выберите требуемые листы.
- Для удаления выбранных листов нажмите кнопку «ОК».
What’s New: 2021, 2021.2
Automate New Drawing Creation with Custom Sheets and Sheet Formats
When you create a new drawing file based on a drawing template with sheets with predefined views, you are prompted to select a component for each sheet that has 1 or more views defined. Each view is placed in accordance with the configurations defined in the drawing template. To automate the repetitive task of defining view settings in a new drawing file, define these settings on one or more sheet formats in a drawing template file.
In addition to views and view settings, Sheet Metal settings, the Parts List and its format settings, generic/general tables, and notes/text also persist when creating a new drawing with a sheet with predefined views.
Note: If there is a flat pattern defined, sheet formats and templates are updated to retain the Sheet Metal flat pattern view as they do a base view. When you choose a Sheet Format template with a flat pattern view saved, it is populated based upon the sheet metal part that is the source for the drawing.
Workflow Overview Example (for each sheet format as needed)
Begin by customizing a sheet in accordance with your companies standards. Once the sheet is configured the way you want it, place 1 or more views and edit settings as needed. Then create a new Sheet Format from the sheet.
- Open a drawing template or drawing file and modify or create a new sheet: Add border, title block, etc. and modify as needed to adhere to your company standards.
- Place 1 or more views, and edit the view settings to adhere to your company standards.
- Once the file is configured the way you want it, select View
Navigate Zoom All. This ensures the thumbnail displays the full sheet in the New File dialog box. - Create a Sheet Format based on the configuration of the sheet: Right-click the sheet and select Create Sheet Format.
- In the Create Sheet Format dialog box, enter name. Select Fit views to sheet checkbox to scale views according to the size of the components and the sheet.
- (Optional) Now that the Sheet Format is created, delete the sheet that was used to create the Sheet Format unless you want the sheet available in drawings you create with this template.
- Save the file to the Templates folder: C:UsersPublicDocumentsAutodeskInventor xxxxTemplates%Language% (default file location can be changed in Application Options/Files tab).
- Access the New Drawing dialog box and double-click the template file with the sheet format you want to use.
- In the Select Component for View on Sheet (Sheet name) dialog box, select a component.
The new drawing file is created based on the settings defined.
Customize the Drawing Template
Create a New Drawing from a Customized Drawing Template
To Create a New Sheet
In a drawing template or drawing file:

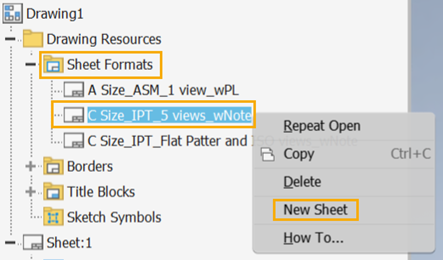

- In the browser, expand Drawing Resources Sheet Formats. Right-click on a sheet format, and select New Sheet.
- In the Select Component for View on Sheet dialog box, select a model file to place views of the model in the sheet and click OK.
- Select the browser node of the new sheet and enter a descriptive name.
- To customize the view settings to adhere to your company standards, right-click the view, and select Edit View from the context menu.
To Edit a Drawing Sheet
In a drawing template or drawing file:
- Right-click the sheet in the graphics window or the sheet name in the browser.
- Select Edit Sheet from the menu.
- Change the settings in the Edit Sheet dialog box.
To Edit a Sheet Format
In a drawing template or drawing file:
A sheet format cannot be edited directly. To change an existing sheet format, create a sheet based on the sheet format, and edit the sheet elements as needed. Then delete the sheet format, and save the edited sheet as a new sheet format with the same name.
To Copy a Drawing Sheet
In a drawing template or drawing file:
- Right-click the sheet in the graphics window or the sheet name in the browser.
- Select Copy from the menu or from the Tools toolbar.
- Select Paste from the Tools toolbar.
To Delete Drawing Sheets
In a drawing template or drawing file:
- In the browser, select one or more sheets to delete.
- Right-click, and select Delete from the menu.

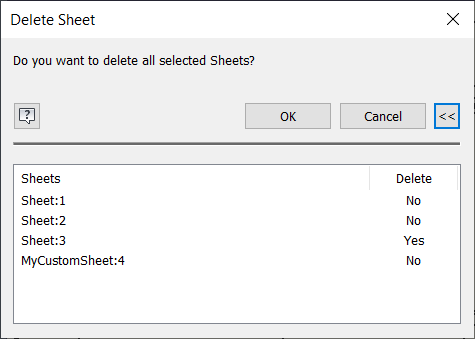

- (Optional) To change which sheets are selected for deletion, in the Delete Sheets dialog, click More , and then click Delete to specify which sheets to delete.
- Click OK to delete specified sheets.
, and then click Delete to specify which sheets to delete.
To Select a Sheet Format When Creating a New Drawing File
Sheet Format drawing template are available for selection when creating a new drawing file:
What’s New: 2021, 2021.2
Automate New Drawing Creation with Custom Sheets and Sheet Formats
When you create a new drawing file based on a drawing template with sheets with predefined views, you are prompted to select a component for each sheet that has 1 or more views defined. Each view is placed in accordance with the configurations defined in the drawing template. To automate the repetitive task of defining view settings in a new drawing file, define these settings on one or more sheet formats in a drawing template file.
In addition to views and view settings, Sheet Metal settings, the Parts List and its format settings, generic/general tables, and notes/text also persist when creating a new drawing with a sheet with predefined views.
Note: If there is a flat pattern defined, sheet formats and templates are updated to retain the Sheet Metal flat pattern view as they do a base view. When you choose a Sheet Format template with a flat pattern view saved, it is populated based upon the sheet metal part that is the source for the drawing.
Workflow Overview Example (for each sheet format as needed)
Begin by customizing a sheet in accordance with your companies standards. Once the sheet is configured the way you want it, place 1 or more views and edit settings as needed. Then create a new Sheet Format from the sheet.
- Open a drawing template or drawing file and modify or create a new sheet: Add border, title block, etc. and modify as needed to adhere to your company standards.
- Place 1 or more views, and edit the view settings to adhere to your company standards.
- Once the file is configured the way you want it, select View Navigate Zoom All. This ensures the thumbnail displays the full sheet in the New File dialog box.
- Create a Sheet Format based on the configuration of the sheet: Right-click the sheet and select Create Sheet Format.
- In the Create Sheet Format dialog box, enter name. Select Fit views to sheet checkbox to scale views according to the size of the components and the sheet.
- (Optional) Now that the Sheet Format is created, delete the sheet that was used to create the Sheet Format unless you want the sheet available in drawings you create with this template.
- Save the file to the Templates folder: C:UsersPublicDocumentsAutodeskInventor xxxxTemplates%Language% (default file location can be changed in Application Options/Files tab).
- Access the New Drawing dialog box and double-click the template file with the sheet format you want to use.
- In the Select Component for View on Sheet (Sheet name) dialog box, select a component.
The new drawing file is created based on the settings defined.
Customize the Drawing Template
Create a New Drawing from a Customized Drawing Template
To Create a New Sheet
In a drawing template or drawing file:
- In the browser, expand Drawing Resources Sheet Formats. Right-click on a sheet format, and select New Sheet.
- In the Select Component for View on Sheet dialog box, select a model file to place views of the model in the sheet and click OK.
- Select the browser node of the new sheet and enter a descriptive name.
- To customize the view settings to adhere to your company standards, right-click the view, and select Edit View from the context menu.
To Edit a Drawing Sheet
In a drawing template or drawing file:
- Right-click the sheet in the graphics window or the sheet name in the browser.
- Select Edit Sheet from the menu.
- Change the settings in the Edit Sheet dialog box.
To Edit a Sheet Format
In a drawing template or drawing file:
A sheet format cannot be edited directly. To change an existing sheet format, create a sheet based on the sheet format, and edit the sheet elements as needed. Then delete the sheet format, and save the edited sheet as a new sheet format with the same name.
To Copy a Drawing Sheet
In a drawing template or drawing file:
- Right-click the sheet in the graphics window or the sheet name in the browser.
- Select Copy from the menu or from the Tools toolbar.
- Select Paste from the Tools toolbar.
To Delete Drawing Sheets
In a drawing template or drawing file:
- In the browser, select one or more sheets to delete.
- Right-click, and select Delete from the menu.
- (Optional) To change which sheets are selected for deletion, in the Delete Sheets dialog, click More , and then click Delete to specify which sheets to delete.
- Click OK to delete specified sheets.
To Select a Sheet Format When Creating a New Drawing File
Sheet Format drawing template are available for selection when creating a new drawing file:
Как изменить формат листа в Инвенторе?
Щелкните правой кнопкой мыши в браузере и выберите «Редактировать лист». В диалоговом окне «Редактирование листа» установите формат и ориентацию листа. Затем нажмите кнопку «ОК». Добавьте стандартные компоненты листа — рамку, основную надпись, стандартные виды чертежа.
Как перевернуть лист в Инвенторе?
Изменение формата листа для чертежей на основе ГОСТ
- Выберите на ленте вкладку «Аннотации (ЕСКД)» панель «Чертежные листы» Формат листа .
- В разделе «Лист» можно выполнить следующие операции: …
- В разделе «Ориентация» можно выбрать либо «книжную» (вертикальную), либо «альбомную» (горизонтальную) ориентацию.
Как сделать чертеж в Инвенторе?
Также чертеж можно создавать прямо из модели Inventor. Для этого в открытой модели в браузере нажмите правой кнопкой мыши на имя модели и выберите команду «Создать чертеж», после чего система предложит выбрать шаблон чертежа и автоматически запустит команду вставки базового вида на поле чертежа.
Как изменить толщину линий в Инвенторе?
Изменение веса линий в параметрах слоя:
- Проверьте имя слоя в верхней части, чтобы найти слой, который использует линия.
- Перейдите к разделу «Слои» и измените вес линий.
Как заполнить основную надпись в Инвенторе 2021?
Для добавления информации в основную надпись необходимо осуществить следующие операции:
- На ленте выберите вкладку «Аннотации (ЕСКД)» панель «Чертежные листы» «Основная надпись» .
- Добавьте или отредактируйте выбранные данные в соответствующем поле.
Как изменить масштаб в Инвенторе?
Просто запустите команду «Непосредственное редактирование», выберите модель, выберите опцию «Масштаб» и введите масштабный коэффициент. Созданная операция масштабирования отобразится отдельным узлом в дереве модели, поэтому вы в любой момент сможете ее удалить или отредактировать.
Как поставить угловой размер в Инвенторе?
Общая команда Размеры также используется для нанесения угловых размеров. Выберите на ленте вкладку «Пояснение» панель «Размеры» «Размеры» . Наведите курсор на расположенный под углом отрезок на виде спереди. После выделения отрезка щелчком выберите первую сторону угла, для которого будет указан размер.
Как сохранить чертеж в Инвенторе?
Советы по сохранению файлов чертежей в качестве файлов Autodesk Inventor Drawings (DWG)
- Выберите команду «Сохранить как» «Сохранить копию как».
- В диалоговом окне «Сохранение» поменяйте тип файла на «Файлы рисунков AutoCAD (*DWG)».
- Нажмите «Параметры», чтобы запуска Мастер экспорта файлов DWG.
Как добавить лист в Инвенторе?
Добавление листа в чертеж
- Выберите вкладку «Размещение видов» панель «Листы» Создать лист .
- Укажите размер, высоту, ширину и ориентацию для нового листа.
Как заполнить основную надпись в Инвенторе?
Редактирование формата основной надписи
Разверните папки «Ресурсы чертежа» и «Основная надпись». Затем щелкните правой кнопкой мыши на формате основной надписи и выберите «Редактировать». Разверните лист чертежа и правой кнопкой мыши щелкните основную надпись. Затем нажать кнопку «Редактировать описание».
Autodesk inventor оформление чертежа по ЕСКД.
Autodesk inventor оформление чертежа по ЕСКД.
Как оформить чертежи по ЕСКД в autodesk inventor. Как нанести размеры, знаки шероховатости, технические требования и другие необходимые обозначения на чертеж в autodesk inventor.
Перед тем как начать оформлять свой первый чертеж в inventor убедитесь, что включена поддержка ЕСКД. Для этого во вкладке среды нажмите на значок надстройки.
В появившемся окне найдите строку поддержка ESKD и кликните загружать автоматически
После этого у вас появится возможность выбора в inventor необходимого формата(размера) чертежа, возможность заполнения в инвенторе штампа рамки по ескд, нанесение шероховатостей и других обозначений по ескд.
Как выбрать формат чертежа А1,А2,А3,А4 в autodesk inventor
Если вы включили в надстройках поддержку ескд то вы легко можете выбрать нужный вам формат чертежа(А1,А2,А3,А4 и другие).
Выбираем в браузере лист.
Кликаем правой кнопкой и выбираем формат листа.
Здесь легко можем выбрать необходимый нам размер формата.
Заполнение штампа основной надписи в inventor
После того как включена поддержка ескд в инвенторе появляется возможность заполнить штамп основной надписи чертежа. Для этого во вкладке пояснение выбираем кнопку основная надпись.
Перед вами появится знакомый штамп рамки для заполнения.
Однако чтобы иметь возможность заполнять этот штамп при помощи этого меню необходимо проделать еще некоторые настройки. Так как изначально inventor настроен брать такие параметры как масса, материал, наименование, номер из файла модели (детали или сборки).
Поэтому чтобы вписывать обозначение материала в штамп вручную проделаем следующие изменения. В окне браузера выбираем ГОСТ форма 1.
Далее кликнув правой кнопкой мыши выберем редактировать описание.
У вас появится вот такой шаблон штампа для нашей рамки. Теперь дважды кликнем по надписи материал.
У вас появится следующее окно в котором нужно настроить необходимые значения(свойства или параметры), другими словами то что будет показываться в рамке штампа и откуда это брать.
Итак чтобы задавать значение материала детали вручную а не брать из модели задаем следующие параметры:
Из списка тип выбираем свойства ГОСТ, а в списке свойство выберем материал класс. Нажимаем добавить(значек X со стрелкой). В итоге должно получиться как на картинке
Чтобы сохранить изменения нажимаем ОК и сохранить эскиз. Теперь обозначения материала будут выбираться из заполненного вами штампа. Там названия материалов можно сохранять в таблицу для последующего внесения в другие чертежи, что будет удобно.
Как наносить размеры в autodesk inventor по ЕСКД
Чтобы нанести размеры на полученные нами виды, в инвенторе выбираем вкладку пояснение и нажимаем размеры.
Далее выбираем на детали тот элемент , который хотим образмерить. При этом инвентор автоматически определит тип размера (линейный размер, радиус или диаметр) однако если он определил автоматически не то что нам нужно, то есть возможность исправить. Для этого во время нанесения размера необходимо кликнуть правой кнопкой, после чего можно выбрать тип размера. Например сменить радиус на диаметр.
После того как элемент задан, появляется окно, в котором можно редактировать значение размера согласно ЕСКД. Изначально размер снимается с модели, но вы можете указать свое значение размера, если нажмете галочку скрыть значение размера. Так же иногда приходится указывать дополнительные значки, например значок диаметра.
Если переключиться на вкладку точность и допуск, то можно добавить к размеру нужные отклонения и квалитеты. При этом все необходимые варианты их простановки присутствуют. Так же инвентор автоматически определяет значение отклонений при указании квалитета для указанного размера.
Укажем для примера симметричное значение допуска. Выбираем симметрично и указываем отклонение 0,2
Вот так будет выглядеть размер.
В любой момент размер можно отредактировать, кликнув на него дважды. И поставить например другое значение допуска.
Указание шероховатости поверхности и других обозначений в autodesk inventor по ЕСКД
Для того чтобы была возможность указывать шероховатость по стандарту. Необходимо включить поддержку ескд как было указано выше.
Проставить шероховатость на чертеж в инвеноре очень просто. Во вкладке пояснение выбираем шероховатость. Затем привязываемся к нужной поверхности или размеру на одном из видов чертежа.
В появившемся окне выбираем вид шероховатости и указываем ее значение.
Нажимаем ОК и обозначение шероховатости готово.
Так же легко можно указывать обозначение сварки, пайки, клея, проставлять отклонения формы, указывать базу.
Отмечу чтобы проставить неуказанную шероховатость в углу чертежа, имеется отдельная кнопка.
Редактирование стилей отображения размеров на чертеже по ЕСКД
Чтобы отредактировать стиль отображения конкретного размера необходимо кликнуть по нему правой кнопкой мыши. затем нажать редактирование стиля.
Чтобы проставлять размеры по ескд, необходимо настроить стили отображения размеров и всего чертежа. Во вкладке управление нажимаем редактор стилей.
Однако таким образом мы настроим стили только для конкретного чертежа.
Чтобы настроить стили отображения размеров, линий и других элементов для всех вновь создаваемых нами чертежей, необходимо отредактировать стили в файле шаблона. Который как правило по умолчанию находится в папке temp.После настройки стилей в шаблоне необходимо сохранить стили в библиотеке стилей.
Перед тем как настраивать стили в шаблоне чертежа. Необходимо убедиться что разрешена запись в библиотеку стилей инвентор.
Заходим в управление проектами.
Находим надпись использовать библиотеку стилей и устанавливаем чтение и запись.
После этого можно редактировать файл шаблона и сохранять стили в библиотеку стилей. И вновь созданные чертежи будут использовать стили из выбранного нами шаблона. В противном случае будет выдаваться ошибка несоответствия стилей файла шаблона и стилей в библиотеке стилей.
На этом пока все, надеюсь моя статья принесла кому то пользу. Кто в чем то не разобрался посмотрите видео или спросите в комментарии.
Работа с листами и форматами листов
Автор:
Управление размером листа, компоновкой, стандартными видами и другими элементами.
Новый чертеж или шаблон обычно содержит один лист. Можно изменить размер и подоснову листа чертежа, а также вставить дополнительные листы. Можно создавать пользовательские форматы листов и использовать их для задания атрибутов в новых листах.
При добавлении к чертежу нового листа формат листа определяет его размер, компоновку и другие характеристики. В формате листа также указывается отформатированный лист со стандартными элементами, такие как основные надписи и рамки, и задаются стандартные виды чертежа.
При выборе нового размера листа изменяются значения его высоты и ширины. (Выберите «Пользовательский размер» для редактирования значений высоты и ширины.)
В шаблоне чертежа или файле чертежа можно определить один или несколько форматов листов. Заданный в чертеже формат листа можно использовать для добавления новых листов в этот чертеж.
Включаемые в формат виды не должны выходить за пределы рамки.
Форматы листов добавляются в папку «Ресурсы чертежа» в обозревателе.
Для того чтобы пользовательские форматы листов можно было использовать в новых чертежах, необходимо создавать их в файле шаблона чертежей. Для каждого типа листа необходимо определить свой формат.
Создание формата листа
- Добавьте в чертеж новый лист.
- Щелкните правой кнопкой мыши в браузере и выберите «Редактировать лист».
- В диалоговом окне «Редактирование листа» установите формат и ориентацию листа. Затем нажмите кнопку «ОК».
- Добавьте стандартные компоненты листа — рамку, основную надпись, стандартные виды чертежа.
- Щелкнуть правой кнопкой мыши в браузере и выбрать из контекстного меню «Создать формат листа».
- В поле редактирования введите имя нового формата.
Редактирование формата листа
Формат листа нельзя отредактировать непосредственно в процессе работы.
- Создайте лист текущего формата и отредактируйте его элементы.
- Затем удалите формат листа и сохраните отредактированный лист в качестве нового формата листа под тем же именем.
Добавление листа в чертеж
- Выберите вкладку «Размещение видов» панель «Листы» Создать лист .
- Укажите размер, высоту, ширину и ориентацию для нового листа.
.A new drawing or template usually contains a single drawing sheet. You can change the size and layout of the drawing sheet, and insert additional sheets. You can create custom sheet formats and use them to set the attributes of new sheets.
When you add a sheet to a drawing, a sheet format specifies its size, layout, and other characteristics. A sheet format also specifies a formatted sheet that includes standard elements such as a title block and border, and sets the standard drawing views.
Changing the sheet size changes the values in the Height and Width boxes. (You select a Custom Size to edit the Height and Width values.)
In a drawing template or a drawing file, you can define one or several sheet formats. After you add a sheet format to a drawing, it can be used to add new sheets to that drawing.
To be included in the format, views must be completely within the border of the sheet.
Sheet formats are stored in the Drawing Resources folder in the browser.
To make customized sheet formats available to new drawings, create them in a template file that you use to create new drawings. Define a sheet format for each sheet type that you use.
Create a Sheet Format
- Add a new sheet to the drawing.
- Right-click the sheet in the browser, and click Edit Sheet.
- In the Edit Sheet dialog box, set the format and orientation for the sheet. Then click OK.
- Add the standard components to the sheet, including a border, title block, and standard drawing views.
- In the browser, right-click the sheet and select Create Sheet Format.
- Enter the name for the new sheet format in the edit box.
Edit a Sheet Format
You cannot edit a sheet format directly.
- Create a sheet based on the sheet format, and edit the sheet elements.
- Delete the sheet format, and save the edited sheet as a new sheet format with the same name.
Add a Sheet that Has a Specific Format
- In the browser, expand Drawing Resources and Sheet Formats.
- Double-click the sheet format to use.
- (Optional) In the Select Component dialog, select a model file to place views of the model in the sheet. (Skipping this step inserts a sheet without views.)
Edit a Drawing Sheet
- Right-click the sheet in the graphics window or the sheet name in the browser.
- Select Edit Sheet from the menu.
- Change the settings in the Edit Sheet dialog:
- Revision. Specifies the revision number of the sheet. If the Update property on revision number edit option is selected for the corresponding revision table, the revision number in the active row of the revision table is updated accordingly.
- Name. Specifies the name of the sheet as it appears in the browser.
- Size. Sets a sheet size or format. Changing the sheet size changes the values in the Height and Width boxes. Select a Custom Size to edit the Height and Width values.
- Exclude from count and Exclude from printing. Specify whether to exclude the selected sheet in the count of sheets or when printing the drawing.
Delete Drawing Sheets
- In the browser, select one or more sheets to delete.
- Right-click, and select Delete from the menu.
- (Optional) To change which sheets are selected for deletion, in the Delete Sheets dialog, click More, and then specify which sheets to delete.
- Click OK to delete selected sheets.
A new drawing or template usually contains a single drawing sheet. You can change the size and layout of the drawing sheet, and insert additional sheets. You can create custom sheet formats and use them to set the attributes of new sheets.
When you add a sheet to a drawing, a sheet format specifies its size, layout, and other characteristics. A sheet format also specifies a formatted sheet that includes standard elements such as a title block and border, and sets the standard drawing views.
Changing the sheet size changes the values in the Height and Width boxes. (You select a Custom Size to edit the Height and Width values.)
In a drawing template or a drawing file, you can define one or several sheet formats. After you add a sheet format to a drawing, it can be used to add new sheets to that drawing.
To be included in the format, views must be completely within the border of the sheet.
Sheet formats are stored in the Drawing Resources folder in the browser.
To make customized sheet formats available to new drawings, create them in a template file that you use to create new drawings. Define a sheet format for each sheet type that you use.
Create a Sheet Format
- Add a new sheet to the drawing.
- Right-click the sheet in the browser, and click Edit Sheet.
- In the Edit Sheet dialog box, set the format and orientation for the sheet. Then click OK.
- Add the standard components to the sheet, including a border, title block, and standard drawing views.
- In the browser, right-click the sheet and select Create Sheet Format.
- Enter the name for the new sheet format in the edit box.
Edit a Sheet Format
You cannot edit a sheet format directly.
- Create a sheet based on the sheet format, and edit the sheet elements.
- Delete the sheet format, and save the edited sheet as a new sheet format with the same name.
Add a Sheet that Has a Specific Format
- In the browser, expand Drawing Resources and Sheet Formats.
- Double-click the sheet format to use.
- (Optional) In the Select Component dialog, select a model file to place views of the model in the sheet. (Skipping this step inserts a sheet without views.)
Edit a Drawing Sheet
- Right-click the sheet in the graphics window or the sheet name in the browser.
- Select Edit Sheet from the menu.
- Change the settings in the Edit Sheet dialog:
- Revision. Specifies the revision number of the sheet. If the Update property on revision number edit option is selected for the corresponding revision table, the revision number in the active row of the revision table is updated accordingly.
- Name. Specifies the name of the sheet as it appears in the browser.
- Size. Sets a sheet size or format. Changing the sheet size changes the values in the Height and Width boxes. Select a Custom Size to edit the Height and Width values.
- Exclude from count and Exclude from printing. Specify whether to exclude the selected sheet in the count of sheets or when printing the drawing.
Delete Drawing Sheets
- In the browser, select one or more sheets to delete.
- Right-click, and select Delete from the menu.
- (Optional) To change which sheets are selected for deletion, in the Delete Sheets dialog, click More, and then specify which sheets to delete.
- Click OK to delete selected sheets.
Как оформить чертежи по ЕСКД в autodesk inventor. Как нанести размеры, знаки шероховатости, технические требования и другие необходимые обозначения на чертеж в autodesk inventor.
Перед тем как начать оформлять свой первый чертеж в inventor убедитесь, что включена поддержка ЕСКД. Для этого во вкладке среды нажмите на значок надстройки.
В появившемся окне найдите строку поддержка ESKD и кликните загружать автоматически
После этого у вас появится возможность выбора в inventor необходимого формата(размера) чертежа, возможность заполнения в инвенторе штампа рамки по ескд, нанесение шероховатостей и других обозначений по ескд.
Как выбрать формат чертежа А1,А2,А3,А4 в autodesk inventor
Если вы включили в надстройках поддержку ескд то вы легко можете выбрать нужный вам формат чертежа(А1,А2,А3,А4 и другие).
Выбираем в браузере лист.
Кликаем правой кнопкой и выбираем формат листа.
Здесь легко можем выбрать необходимый нам размер формата.
Заполнение штампа основной надписи в inventor
После того как включена поддержка ескд в инвенторе появляется возможность заполнить штамп основной надписи чертежа. Для этого во вкладке пояснение выбираем кнопку основная надпись.
Перед вами появится знакомый штамп рамки для заполнения.
Однако чтобы иметь возможность заполнять этот штамп при помощи этого меню необходимо проделать еще некоторые настройки. Так как изначально inventor настроен брать такие параметры как масса, материал, наименование, номер из файла модели (детали или сборки).
Поэтому чтобы вписывать обозначение материала в штамп вручную проделаем следующие изменения. В окне браузера выбираем ГОСТ форма 1.
Далее кликнув правой кнопкой мыши выберем редактировать описание.
У вас появится вот такой шаблон штампа для нашей рамки. Теперь дважды кликнем по надписи материал.
У вас появится следующее окно в котором нужно настроить необходимые значения(свойства или параметры), другими словами то что будет показываться в рамке штампа и откуда это брать.
Итак чтобы задавать значение материала детали вручную а не брать из модели задаем следующие параметры:
Из списка тип выбираем свойства ГОСТ, а в списке свойство выберем материал класс. Нажимаем добавить(значек X со стрелкой). В итоге должно получиться как на картинке
Чтобы сохранить изменения нажимаем ОК и сохранить эскиз. Теперь обозначения материала будут выбираться из заполненного вами штампа. Там названия материалов можно сохранять в таблицу для последующего внесения в другие чертежи, что будет удобно.
Как наносить размеры в autodesk inventor по ЕСКД
Чтобы нанести размеры на полученные нами виды, в инвенторе выбираем вкладку пояснение и нажимаем размеры.
Далее выбираем на детали тот элемент , который хотим образмерить. При этом инвентор автоматически определит тип размера (линейный размер, радиус или диаметр) однако если он определил автоматически не то что нам нужно, то есть возможность исправить. Для этого во время нанесения размера необходимо кликнуть правой кнопкой, после чего можно выбрать тип размера. Например сменить радиус на диаметр.
После того как элемент задан, появляется окно, в котором можно редактировать значение размера согласно ЕСКД. Изначально размер снимается с модели, но вы можете указать свое значение размера, если нажмете галочку скрыть значение размера. Так же иногда приходится указывать дополнительные значки, например значок диаметра.
Если переключиться на вкладку точность и допуск, то можно добавить к размеру нужные отклонения и квалитеты. При этом все необходимые варианты их простановки присутствуют. Так же инвентор автоматически определяет значение отклонений при указании квалитета для указанного размера.
Укажем для примера симметричное значение допуска. Выбираем симметрично и указываем отклонение 0,2
Вот так будет выглядеть размер.
В любой момент размер можно отредактировать, кликнув на него дважды. И поставить например другое значение допуска.
Указание шероховатости поверхности и других обозначений в autodesk inventor по ЕСКД
Для того чтобы была возможность указывать шероховатость по стандарту. Необходимо включить поддержку ескд как было указано выше.
Проставить шероховатость на чертеж в инвеноре очень просто. Во вкладке пояснение выбираем шероховатость. Затем привязываемся к нужной поверхности или размеру на одном из видов чертежа.
В появившемся окне выбираем вид шероховатости и указываем ее значение.
Нажимаем ОК и обозначение шероховатости готово.
Так же легко можно указывать обозначение сварки, пайки, клея, проставлять отклонения формы, указывать базу.
Отмечу чтобы проставить неуказанную шероховатость в углу чертежа, имеется отдельная кнопка.
Редактирование стилей отображения размеров на чертеже по ЕСКД
Чтобы отредактировать стиль отображения конкретного размера необходимо кликнуть по нему правой кнопкой мыши. затем нажать редактирование стиля.
Чтобы проставлять размеры по ескд, необходимо настроить стили отображения размеров и всего чертежа. Во вкладке управление нажимаем редактор стилей.
Однако таким образом мы настроим стили только для конкретного чертежа.
Чтобы настроить стили отображения размеров, линий и других элементов для всех вновь создаваемых нами чертежей, необходимо отредактировать стили в файле шаблона. Который как правило по умолчанию находится в папке temp.После настройки стилей в шаблоне необходимо сохранить стили в библиотеке стилей.
Перед тем как настраивать стили в шаблоне чертежа. Необходимо убедиться что разрешена запись в библиотеку стилей инвентор.
Заходим в управление проектами.
Находим надпись использовать библиотеку стилей и устанавливаем чтение и запись.
После этого можно редактировать файл шаблона и сохранять стили в библиотеку стилей. И вновь созданные чертежи будут использовать стили из выбранного нами шаблона. В противном случае будет выдаваться ошибка несоответствия стилей файла шаблона и стилей в библиотеке стилей.
На этом пока все, надеюсь моя статья принесла кому то пользу. Кто в чем то не разобрался посмотрите видео или спросите в комментарии.
Оформление чертежа в autodesk inventor видио
Смотрите уроки Autodesk inventor оформление чертежа по ЕСКД на сайте vsesobe.ru
всего комментариев: 1 /
Оставить комментарий
автор:Иван 19:27:40 Sunday 08 06 2014
антон
11:53:46 Wednesday 20 04 2016
хорошая статья. Хорошо бы узнать, как там форму спецификации менять, чтобы она автоматически создавалась из модели и изменить форму таблицы спецификации, так как она немного отличается от той что нужна по гост.
<—Назад к новостям
Несмотря на бурное развитие современных методов производства, электронного документооборота и безбумажных технологий, классические двумерные чертежи были и пока остаются самым распространенным и востребованным способом хранения данных об изделии.
Autodesk Inventor дает пользователям возможность автоматической генерации двумерных чертежей по созданным трехмерным моделям, причем поддерживается создание как чертежей деталей по моделям деталей IPT, так и сборочных чертежей по сборкам IAM.
В программе Inventor есть инструменты для формирования любых чертежных видов, разрезов и сечений, так что процесс создания чертежа максимально упрощен и автоматизирован.
В общем случае создание чертежа в Autodesk Inventor состоит из следующих этапов:
- Выбор шаблона для чертежа
- Настройка формата чертежа
- Вставка базового вида модели
- Вставка проекционных видов
- Создание разрезов и сечений
- Создание выносных видов
- Создание вида с разрывом, местного сечения и обрезанного вида.
Обратите внимание, что для возможности оформления чертежей по ЕСКД необходимо загрузить расширение «Поддержка ESKD» (на ленте на вкладке «Инструменты» запустите команду «Надстройки»).
Шаблоны чертежей Autodesk Inventor
Чертеж в Autodesk Inventor всегда создается на основе шаблона. В шаблоне созданы первоначальные настройки стилей оформления чертежа по определенному стандарту, а также содержатся соответствующие форматы чертежных листов и рамки с основными надписями.
Для создания чертежа, оформленного в соответствии с ЕСКД, необходимо выбрать папку «Метрические» и указать шаблон ГОСТ.DWG или ГОСТ.IDW. Разница между этими двумя шаблонами лишь в формате создаваемого чертежа. Если выбрать ГОСТ.DWG, то Inventor создаст чертеж в формате Inventor DWG, который можно будет открыть как в самом Inventor, так и в AutoCAD или любой другой программе, которая поддерживает формат DWG. Если же выбрать ГОСТ.IDW, то система создаст чертеж в формате IDW, который можно открыть только в самом Autodesk Inventor. С точки зрения функциональности между этими двумя форматами нет никакой разницы, выбор зависит лишь от необходимости открывания чертежа в сторонних программах.
Настройка формата чертежа
Изменить формат чертежа можно в любой момент работы, но лучше сразу определиться с размерами листа. Если вы знаете максимальные габаритные размеры модели, то можете сразу предварительно оценить размеры чертежных видов в определенном масштабе и выбрать подходящий формат листа.
Для изменения формата, ориентации и основной надписи листа на ленте на вкладке «Пояснение (ESKD)» запустите команду «Формат».
Если чертеж должен состоять из нескольких листов, то создайте новый лист с помощью команды «Создать лист», расположенной на вкладке «Размещение видов». Обратите внимание, что на созданном новом листе по умолчанию располагается основная надпись первого листа, поэтому при необходимости поменяйте ее на надпись «Форма 2а».
Вставка базового вида модели
Как скомпоновать чертежи в Inventor? Проще всего это сделать с помощью команды вставки базового вида, поскольку эта команда позволяет сразу создать все необходимые виды.
Для создания и вставки базового вида, который и будет главным чертежным видом, выполните команду «Базовый» на вкладке «Размещение видов».
После запуска команды на экране отобразится окно настройки вида чертежа, а также, если в Inventor уже была открыта какая-то трехмерная модель, появится предварительно изображение вида на поле чертежа.
Если модель не была открыта или требуется создать чертеж по другой модели, то ее можно открыть с помощью кнопки «Открытие существующего файла».
Для создаваемого вида можно выбрать Стиль: «С невидимыми линиями», «С удалением невидимых линий» или «Тонированный», а также определить масштаб вида. Программа автоматически предлагает подходящий масштаб, но пользователь может его изменить самостоятельно, выбрав нужное значение из списка.
Для смены ориентации главного вида удобнее всего использовать видовой куб. Просто выберите нужный вид, например, «Спереди» или «Сверху», и базовый вид тут же изменится. Для перемещения базового вида нажмите левой кнопкой мыши в пределах зеленой рамки и перетащите вид на требуемое место чертежа.
После размещения главного вида пользователь может переместить курсор в сторону от него и получить все необходимые проекционные виды, например, вид сверху и вид слева.
Для завершения операции и построения видов нажмите кнопку «Ок» в окне настройки вида.
Для перемещения созданных видов по полю чертежа просто щелкните на них левой кнопкой мыши и переместите в нужное место. Обратите внимание, что проекционные виды сохраняют проекционную связь с базовым видом, а также наследуют все его свойства, такие как стиль отображения и масштаб.
Также чертеж можно создавать прямо из модели Inventor. Для этого в открытой модели в браузере нажмите правой кнопкой мыши на имя модели и выберите команду «Создать чертеж», после чего система предложит выбрать шаблон чертежа и автоматически запустит команду вставки базового вида на поле чертежа.
Вставка проекционных видов
Если проекционные виды не были созданы на этапе создания базового вида, то их можно добавить позже с помощью команды «Проекционный» или «Дополнительный». Разница между этими командами в том, что с помощью первой создаются ортогональные проекционные виды, а с помощью второй – виды под любым углом.
При создании проекционного вида необходимо указать базовый вид, а при создании дополнительного – базовый вид и ребро, которое будет определять ориентацию дополнительного вида.
Создание разрезов и сечений
Разрезы и сечения на чертежах Autodesk Inventor создаются командой «Сечение». Запустите команду, укажите вид, который нужно рассечь, нанесите линию сечения, а затем определите настройки и положение сечения. Линия сечения может быть простой, состоящей из одного отрезка, а может быть ломаной.
У созданного рассеченного вида автоматически создается обозначение, а место пересечения плоскости сечения и модели штрихуется в соответствии с материалом, присвоенным модели.
При необходимости линию сечения можно перенести, также изменить расположение рассеченного вида.
Создание выносных видов
Выносной вид можно создавать на базе любого существующего чертежного вида с помощью команды «Выносной вид».
Для создания такого вида укажите центр выноски, форму (круглую или прямоугольную) и масштаб выносного вида. Расположите выносной вид в любом удобном месте на поле чертежа.
Создание вида с разрывом, местного сечения и обрезанного вида
Если на чертеже необходимо разместить вид очень длинной детали, то на него можно нанести разрыв с помощью команды «Разрыв». Создайте вид, запустите команду, выберите ориентацию вида (горизонтально или вертикально) и задайте размер разрыва с помощью ползунка.
Для построения местного сечения на чертежном виде используется команда «Местный разрез». Для построения такого элемента предварительно необходимо поверх существующего чертежного вида создать новый эскиз и в нем построить замкнутый контур, описывающий форму местного разреза. Удобнее всего такой контур строить с помощью сплайна. Далее после запуска команды «Местный разрез» необходимо выбрать чертежный вид, указать созданный контур и ввести глубину местного разреза.
С помощью команды «Обрезка» можно обрезать существующий вид. Просто запустите команду, укажите вид и с помощью рамки выберите ту часть вида, которая должна остаться на чертеже.
Заключение
Создание чертежа в Inventor – максимально автоматизированный процесс. Простые команды с понятным интерфейсом, предварительный просмотр результатов, наглядность процесса формирования чертежных видов позволяют максимально упростить и ускорить рутинную работу по созданию и оформлению чертежей в Autodesk Inventor.
- Печать
Страницы: [1] Вниз
Тема: Как задать формат листа? (Прочитано 4311 раз)
0 Пользователей и 1 Гость просматривают эту тему.
Тема содержит сообщение с Решением. Нажмите здесь чтобы посмотреть его.
Доброго времени суток, уважаемые форумчане! Помогите пожалуйста с вопросом, указанным в теме. Создаю лист чертежа, не могу разобраться, как изменить его формат.
« Последнее редактирование: 30-08-2016, 16:47:54 от R.I.Chernov »
Записан
В программировании я новичок…но ненадолго!
Записан
Спасибо, Александр! Да, в этом примере меняют размеры листа. Но я думал, что можно использовать стандартные форматы.
Записан
В программировании я новичок…но ненадолго!
Отмечено как Решение R.I.Chernov 30-08-2016, 15:10:38
Можно. Когда-то Владимир Ананьев написал такой код:
-
Private Sub ChangeSheetSize()
-
Dim oDoc As DrawingDocument
-
Set oDoc = ThisApplication.ActiveDocument
-
Dim oSheet As Sheet
-
Set oSheet = oDoc.ActiveSheet
-
‘get current size
-
Dim Size As DrawingSheetSizeEnum
-
Size = oSheet.Size
-
‘set new size
-
oSheet.Size = DrawingSheetSizeEnum.kA0DrawingSheetSize
-
‘update sheet to see results
-
oSheet.Update
-
End Sub ‘ChangeSheetSize
Записан
Можно. Когда-то Владимир Ананьев написал такой код:
Еще раз спасибо. Но я не могу понять, зачем нужна строка под заголовком » ‘get current size», код же работает и без него:
-
Private Sub My_ChangeSheetSize()
-
Dim oDoc As DrawingDocument
-
Set oDoc = ThisApplication.ActiveDocument
-
Dim oSheet As Sheet
-
Set oSheet = oDoc.ActiveSheet
-
oSheet.Size = DrawingSheetSizeEnum.kA4DrawingSheetSize
-
oSheet.Update
-
End Sub
Для чего требуется получить текущий размер листа?
Записан
В программировании я новичок…но ненадолго!
Записан
Вот откуда «растут рога»:
Понятно, спасибо за пояснение. Как я понял свойство DrawingSheetSizeEnum выдается в определенной кодировке? Где-то можно ее посмотреть?
Записан
В программировании я новичок…но ненадолго!
Как я понял свойство DrawingSheetSizeEnum выдается в определенной кодировке?
Как я понимаю — это перечисление (enum). Смотри в справке или в Object Browser. Точнее сказать не могу, т.к. с Inventor’ом не работаю.
Записан
Точнее сказать не могу, т.к. с Inventor’ом не работаю.
Ок, понял. Спасибо за помощь!
Записан
В программировании я новичок…но ненадолго!
Вот что об этом говорит источник знаний — Справка! Она есть внутри Inventor — в данном случае 2017 версии!
Записан
Вот что об этом говорит источник знаний — Справка!
Нормальный такой булыжничек в мой огород!
Заслужил! Не знаю почему, но не жмякнул F1 на этом свойстве, что я обычно делаю, если что. Спасибо.
Записан
В программировании я новичок…но ненадолго!
- Печать
Страницы: [1] Вверх
