Ошибка цепи датчика указателя топлива 2114 ваз

Наверное, каждый владелец отечественного автомобиля сталкивался с такой ситуацией, когда информация на приборной панели об уровне топлива в баке не соответствовала действительности. Это довольно распространенное и неприятное явление, свойственное преимущественно уже старым машинам.

Датчик уровня топлива ВАЗ-2114 с инжектором выполняет одну простую, но чрезвычайно полезную задачу – информирует водителя об остатке горючего в бензобаке. В ходе эксплуатации автомобиля контакты механизма окисляются, а сам датчик начинает некорректно функционировать.

По какому принципу работает устройство и как заменить его в случае необходимости?

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

Основное предназначение датчика уровня топлива – определения уровня топлива в бензобаке и передача полученных данных указателю, который информирует водителя.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

В совокупности все детали устройства позволяют измерять сопротивление, которое имеет различные показатели в зависимости от уровня бензина. С помощью скользящего контакта возможно включение и отключение специального индикатора на приборной панели.

Для полного бака характерно сопротивление в 20 Ом, для пустого – 300 Ом.

Распространенные неисправности ДУТ

Часто водитель может наблюдать следующую ситуацию: во время поездки по ровной дороге на панели приборов отображается информация о полном баке, а после езды по бездорожью, о пустом. Показания прыгают, что является ярким свидетельством неисправности ДУТ ВАЗ-2114. Проявляется данный недуг зачастую по причине износа контактных дорожек.

Исправить ситуацию в некоторых случаях можно достаточно легко – загнуть бегунок таким образом, чтобы он находился выше истертого на схеме места. Но такое решение проблемы не всегда уместно. Порой приходится заменять полностью весь регулятор.

К прочим неисправностям механизма стоит отнести:

1. Указатель находится на нуле – вероятней всего проблема связана с ограниченным ходом поплавка.
2. Не загорается лампочка низкого уровня топлива – возможна проблема с потенциометром.
3. При пуске двигателя не происходит загорание индикатора – проблема с электроникой.
4. Некорректность отображаемых на приборной панели данных – следует проверить герметичность поплавка.

В случае появления подобных симптомов неисправности устройства специалисты также рекомендуют проверять все крепящие провода датчика гайки. Крепящие элементы зажимают массу, поэтому, если затянуты они плохо – контакт будет то появляться, то пропадать. Если датчик не показывает уровень топлива ВАЗ-2114, то контакты необходимо почистить, а если это не удается сделать, то их можно вовсе полностью заменить.

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика.

Print this article Font size 16

Некоторые владельцы ВАЗ 2114 замечают, что стрелка датчика уровня топлива начинает прыгать, либо показывать неправильные данные. Хорошо, если прибор указывает меньшее количество, чем есть на самом деле. Хуже, если наоборот. Так или иначе, это типичные признаки неисправности устройства, свидетельствующие о необходимости его замены. Сделать это можно своими руками, без помощи станций технического обслуживания.

Измерительный элемент топлива ВАЗ2114

Причины неполадок

Функционирование устройства нарушается по следующим причинам:

• Отсутствует нормальный контакт в какой-либо из частей цепи (отломились провода; области, где соединяются разъемы, окислились; потрескались места пайки).
• Неисправен указатель на панели приборов.
• Поплавок отсоединился от скользящего контакта.
• Перегорел предохранитель.
• Отсутствует контакт между резистивной дорожкой и скользящим контактом. Такое происходит, если на датчике появляются окислы, ослабляется нажим контакта на резистивный слой, истираются дорожки.

Почему датчик выдает неправильные показания

Датчик уровня топлива автомобиля ВАЗ 2114 может неправильно работать, выдавая ложные показания, по следующим причинам:

• В цепи присутствует дополнительное сопротивление — окислились места разъемов, появился налет на резистивном слое и скользящем контакте.
• Деформировалось поплавковое литье, из-за чего поплавок заполнился горючим. Данная причина неисправности встречается нечасто.
• На направляющей образовался налет, затрудняющий перемещение поплавка.

Указатель датчика топлива всегда показывает, что бак заполнен полностью, если поплавок оторвался от скользящего контакта. Кроме того, такая неисправность может быть обусловлена тем, что провод, который идет к панели приборов, коротит, из-за чего в цепи снижается сопротивление.

Самостоятельная замена

Для проведения замены датчика уровня топлива вам потребуются:

• новое устройство;
• измеритель сопротивления;
• отвертки;
• рожковые накидные ключи.

Помните, что датчик уровня топлива на ВАЗ 2114 располагается около горючего, значит, нужно соблюдать технику безопасности. Сначала выключите АКБ. Целиком демонтировать ее необязательно, требуется лишь отсоединить минусовой провод. Удостоверьтесь, что бак заполнен не больше, чем на 45 процентов. Это значительно упростит процедуру замены.

Порядок действий

Сломанное устройство располагается прямо в баке для горючего. Придерживайтесь такого алгоритма:

• Устройство находится в модуле вместе с насосом топлива. Следовательно, вытащить один только датчик, не задев модуль, невозможно.
• Чтобы получить доступ к модулю, демонтируйте нижнюю подушку на задних сиденьях и отодвиньте обивку багажника.
• Ключом-семеркой открутите крепеж, который удерживает пробку бака для топлива.
• Вы увидите 8 саморезов, прижимающих кромки пробки. Открутите их.
• Слегка подвиньте пробку бака в переднюю сторону.
• Отсоедините от насоса электрические разъемы, используя ключ на 17. Отвинтите от штуцера гайку шланга, подающего горючее.
• Не торопитесь, соблюдайте осторожность. Совершите 1 предварительный оборот. Это даст возможность снизить давление, накопившееся под крышкой.
• По диаметру пробки вы обнаружите 8 гаек. Отвинтите их.
• Демонтируя насос, приподнимите его, разверните по часовой стрелке и наклоните. Это минимизирует вероятность повреждения измерительного поплавка.
• Плоской отверткой подвиньте кольцевой стопор на модуле.
• Демонтируйте крышку модуля.
• Уберите конец подключенного провода с клеммы устройства, отвечающего за регулировку давления.
• Освободите фиксаторы измерителя, сдвиньте его по отверстиям корпуса.
• Демонтируйте датчик.

Теперь вам нужно только поменять снятый измеритель на новый и повторить все перечисленные процедуры в обратном порядке.

Проверка устройства при помощи омметра

Не всегда нужно сразу менять датчик на новый. Бывает, что проблема заключается совершенно в другом узле автомобиля, например, инжекторе. Также, если измеритель неисправен, может быть возможность его отремонтировать.

Следует перед проведением замены выполнить проверку датчика:

• Чтобы проверить устройство, подсоедините к его клеммам измеритель сопротивления. Измерять данный показатель требуется, когда рычаг и поплавок находятся в крайних позициях либо посередине.
• В нижнем положении, означающем нулевой уровень топлива, сопротивление должно равняться 285–385 Ом.
• В центральном положении, которое означает заполненность бака наполовину, омметр должен показать 100–135 Ом.
• Самая верхняя позиция — это наполненный на 100 процентов бак. Омметр должен выдавать 7–25 Ом.

Если хотя бы в одной позиции полученные показания расходятся с нормальными, проведите ремонт, либо замену датчика. После того как установите новый измеритель, удостоверьтесь, что установочная стрелка на крышке модуля направлена в сторону багажника. В противном случае вам потребуется опять демонтировать систему и повторять замену.

Давление

В первую очередь потребуется измерить давление в системе подачи топлива. Если насос работает, как должен, – оно составляет около семи атмосфер. Для проверки манометр подключают к рампе, через имеющийся там штуцер. С него снимают колпачок и прикручивают измерительный прибор.

Если все в порядке, то показания будут такими:

• 2,5 кПа (холостой ход);
• 3 (включение зажигания);
• 7 (если пережать шланг оттока горючего);
• 2,5-3 (увеличение оборотов).

В той же ситуации, если после срабатывания зажигания манометр ничего не показывает – то, вероятнее всего, «полетел» регулятор давления.

Когда никаких изменений не происходит и после набора оборотов, то дело здесь совершенно однозначно в топливном насосе. Медленное изменение показаний свидетельствует о засорении сетки фильтра.

Самостоятельный ремонт датчика уровня топлива

Отремонтировать ДУТ в ВАЗ 2114 может даже обычный автомобилист. Запчасти для датчика продаются в магазине товаров для авто. Требуется вытащить устройство из бака и ознакомиться с его параметрами. Маркировка размещена на передней части пластинки, непосредственно над шкалой реостата.

Если в поплавке есть отверстие, значит, устранить неполадку будет просто. Вытащите поплавок из гнезда фиксатора и установите новый. При загрязненности полос реостатной шкалы требуется осуществить их очистку. Очищать пластину требуется мягким тканевым материалом либо ватой, намоченной спиртом. Если оторвались провода, их можно аккуратно вернуть на место посредством пайки. Потрескавшуюся пластинку требуется менять на другую.

Видео по теме

Неисправности

По каким причинам может не работать указатель уровня топлива:

• отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);
• неисправность индикатора приборной панели (к примеру, нарушения мест пайки);
• отсоединение поплавка от скользящего контакта;
• сгорел предохранитель;
• отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым указатель неверно показывает уровень топлива в баке:

• наличие в цепи дополнительного сопротивления (окисление в местах разъемов, плохой контакт массы, образование окислов, отложение на резистивном слое и скользящем контакте);
• дефект литья поплавка, из-за чего он наполняется топливом. Поломка крайне редкая, но все же возможна, впрочем, как и выгибание тяги поплавка вследствие механического воздействия при неквалифицированном ремонте;
• образование налета на направляющей стойке (характерно только для датчиков трубчатого типа). В таком случае движение поплавка будет затруднено.

Стрелка всегда показывает полный бак, если в системе:

• произошел отрыв поплавка от скользящего контакта (в таком случае ползунок всегда будет в крайнем положении);
• провод, идущий к указателю, где-то коротит на массу, из-за чего в цепи уменьшается сопротивление.

Дергающаяся стрелка УУТ свидетельствует о частичном истирании резистивной дорожки потенциометра. Это же будет причиной перебоев в работе указателя. Поскольку чаще всего автомобиль используется с топливным баком, заполненным на 40-60%, то именно в этом диапазоне истирание резистивного слоя происходит быстрей всего. Поэтому указатель может исправно работать, только когда положение скользящего контакта попадает на неповрежденный резистивный слой.

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

• стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
• прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
• стрелка «скачет» или меняет показания за короткий промежуток времени;
• не горит желтый индикатор минимального остатка топлива.

Справка. В некоторых отечественных моделях машин топливный датчик врет еще с завода. Пример – внедорожник Chevrolet Niva первых выпусков, где прибор сильно занижает реальный уровень бензина. Водитель, ориентируясь на указатель, заезжал на заправку, но обнаруживал доверху полный бак.

Причин падения стрелки на ноль встречается несколько:

1. Заедание либо заклинивание рычага.
2. Поплавок потерял герметичность и опустился на дно.
3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Проверка датчика уровня топлива мультиметром

После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.

Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.

Также добавим, что если после установки нового ДУТ датчик не точно определяет уровень топлива в баке, часто это происходит по причине того, что сопротивление отклоняется от номинального. Фактически, можно говорить о том, что установлен неподходящий датчик.

Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам

По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.

Поплавок датчика уровня топлива и другие неполадки

В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:

• пустотелый поплавок, выполненный из пластика или тонкого металла;
• так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;

В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.

Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.

Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.

Как правило, в этом случае указатель точно работает, однако диапазон сильно ограничен. Еще стрелка уровня топлива может «застревать» только в одном положении. На деле проблема не самая безобидная и часто для решения требуется полная замена бензобака.

Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.

При этом продавец утверждает, что просто нет времени устранить такую мелкую поломку. На самом деле, если в машине не работает датчик уровня топлива, это может быть вызвано как выходом из строя самого датчика или поплавка, так и деформацией бензобака. Естественно, менять бак получается достаточно дорого.

Еще отметим, что если ДУТ неправильно показывает уровень топлива, также причиной может быть изгиба рычага. В этом случае стрелка указателя не способна дойти до крайних отметок.

Рычаг можно поправить, при этом важно понимать, что сама неполадка возникает в результате того или иного механического воздействия на бак. Также после правки поплавок все равно может подклинивать

Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак.

Завершает список возможных проблем с ДУТ индикатор уровня топлива. Чтобы понять, почему не работает датчик топлива, необходимо учесть, что проблема может быть не только в датчике, но и в указателе.

В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.

Что делать

Для начала нужно провести диагностику, то есть выяснить то, какая именно деталь повреждена — датчик, проводка или сам индикатор. Для этого используется обычный мультиметр, но можно заменить ее и контрольной лампой.

Для начала нужно получить доступ к топливной секции и непосредственно самому датчику уровня топлива. Для этого на заведенном автомобиле нужно снять разъем в технологическом люке под задним диваном авто. Затем по схеме электрического питания нужно определить, какой провод идет от датчика к индикатору топлива. Один разъем мультиметра нужно подключить к массе авто, другой — к плюсовой клемме выходящего из отверстия провода. Мультиметр должен показать напряжение бортовой сети (12 В). Если замкнуть плюсовую клемму на массу авто, то стрелка индикатора должна показать полный бак. Если этого не происходит — виновата проводка или сам индикатор. Если стрелка взметнулась в крайнее положение — проблема в датчике топлива.

Современные датчики топлива лучше менять в сборе. Их цена не настолько велика, чтобы заниматься мало помогающим делу ремонтом. Однако в некоторых случаях можно попробовать почистить датчик от грязи и попробовать отрегулировать бегунок. Для этого придется извлечь датчик (предварительно необходимо слить топливо, заглушить авто и снять минусовую клемму с аккумулятору). После извлечения датчика нужно осмотреть рабочую поверхность секторов на предмет износа. Если ширина линии износа невелика, можно отрегулировать бегунок так, чтобы он перемещался по неповрежденной поверхности секторов.

Если некорректные показания указателя уровня топлива не связаны с датчиком топлива, то придется вынимать индикатор из приборной панели. Проблемы с проводкой диагностируются также с помощью мультиметра. Неисправность самого прибора определяется вручную после снятия прибора — если стрелку заклинило, то можно попробовать очистить и отрегулировать.

Как отремонтировать датчик уровня топлива своими руками

Ремонт датчика уровня топлива вполне доступен и для простого автолюбителя. Детали устройства, свободно можно приобрести в магазине автомобильных запчастей. Необходимо демонтировать датчик из бака и изучить его характеристики. Маркировка находится на лицевой стороне пластины прямо над шкалой реостата.

Если пробит поплавок, то это самая меньшая проблема. Они меняются элементарно. Обычно, это наполненный воздухом пластиковый бочонок, он элементарно извлекается из гнезда держателя и вставляется новый. Иногда это пористый элемент и его можно заменить двумя способами. Снять запорную шайбу и надеть новый, зафиксировав его. Или поменять поплавок в сборе со штангой, что гораздо проще.

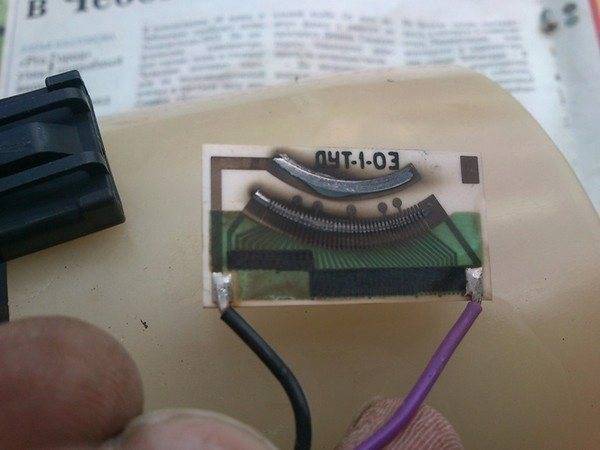

Если загрязнены полоски шкалы реостата их необходимо просто почистить.

Внимание! Чистить пластинку необходимо только мягкой тканью или ватой, смоченной в спирте. Жёсткая материя или любой другой предмет могут повредить тонкий слой шкалы и реостат можно выкидывать.. Отпаявшиеся или оторванные провода можно аккуратно припаять на место или спаять в месте перелома, а вот треснувшую, сломанную пластину – только заменить новой

Отпаявшиеся или оторванные провода можно аккуратно припаять на место или спаять в месте перелома, а вот треснувшую, сломанную пластину – только заменить новой.

В большинстве случаев, сейчас этим никто не страдает. Нерабочий прибор заменяют и всё. Благо цена их невысока. Тем более, что на автомобилях последних лет пластина реостата, да и все остальные детали устройства крепятся защёлками.

Неточные показания указателя, можно обмануть регулируя угол на штанге, удерживающей поплавок. Выгибая его в разные стороны можно добиться в итоге более точных показаний.

В первую очередь, можно упомянуть электронное табло для панели приборов. Его устанавливают вместе с штатным стрелочным указателем уровня топлива на панель в свободную ячейку или прямо на торпеду. Выводится три провода, «+», «-» и «Д». Последний подключается к датчику вместе со штатным прибором. На извлечённом из бака датчике корректируются показания уровня в цифровом формате, от «пусто» до «полный бак». Особой точности к показаниям это не прибавляет, но придаёт стильный вид панели приборов, и греет душу владельцу. Указатели используются различной формы и вполне можно подобрать табло под дизайн салона своего автомобиля.

Совсем другое дело новинка в этом вопросе (относительная) – это ультразвуковые датчики уровня топлива. Здесь, как и в большинстве приборов, используется принцип приёма-передачи ультразвуковых волн. Датчик можно установить в бак, не нарушая его целостность. Сигнал можно перевести на цифровой монитор на панели приборов и даже вывести на компьютер или ноутбук через систему ГЛОНАСС. На сегодня – это самый точный способ получения данных об уровне топлива. Однако, пока это довольно дорогая процедура, которая к тому же требует особых знаний и умений для калибровки излучателя УЗИ и специализированного оборудования для программирования. Однако всё говорит, что измерители этого типа будут широко применяться в будущем.

Перестал нормально функционировать датчик топлива. На панели приборов уровень бензина показывал то полный бак, то пустой, при том что у меня залита была только половина. Почитав в интернете, нашел интересную статью. Там говорилось о том, что в моделях 2114 такая проблема бывает из-за ослабших гаек, находящихся под ручником. Ну решил проверить…

1) Сначала нужно снять так называемый “Центральный тоннель”

.

Центральный тоннель

Для этого в задней части откручиваем 2 болта.

Откручиваем 2 болта в задней части

Теперь в передней части тоннеля откручиваем по болту с каждой стороны

2 болта в передней части

После этого вынимаем крепление чехла ручки КПП и снимаем заглушку

Вынимаем крепление чехла ручки КПП

снимаем заглушку

И вытаскиваем этот тоннель…

И вытаскиваем этот тоннель…

2) Затягиваем вот эти 2 гайки

Мне помогло, теперь датчик показывает уровень топлива верно.

Датчик уровня топлива на ВАЗ 2114 инжектор: все секреты и тонкости

Наверное, каждый владелец отечественного автомобиля сталкивался с такой ситуацией, когда информация на приборной панели об уровне топлива в баке не соответствовала действительности. Это довольно распространенное и неприятное явление, свойственное преимущественно уже старым машинам.

Датчик уровня топлива ВАЗ-2114 с инжектором выполняет одну простую, но чрезвычайно полезную задачу – информирует водителя об остатке горючего в бензобаке. В ходе эксплуатации автомобиля контакты механизма окисляются, а сам датчик начинает некорректно функционировать.

По какому принципу работает устройство и как заменить его в случае необходимости?

Неправильно показывает уровень топлива: что делать водителю

Прежде всего, если стрелка уровня топлива показывает неверные данные, нужно приступать к диагностике основных элементов датчика уровня топлива. Начнем с того, что на разных авто могут стоять различные типы датчиков уровня топлива:

• самым простым и распространенным на легковых авто является рычажный ДУТ;
• трубчатый датчик чаще стоит на крупных машинах;
• бесконтактные датчики уровня топлива используют для моторов на метаноле или этаноле;

При этом датчики уровня топлива с потенциометром преобладают, причем рычажного типа. Если такой датчик выходит из строя или неправильно показывает уровень топлива, причина зачастую сводится к тому, что контакты потенциометра окислились, дорожки или бегунок резистора изношены, сам резистор пришел в негодность или не соответствует номиналу.

• Как правило, если окислились контакты потенциометра, информация об уровне топлива в топливном баке не соответствует действительности. При этом указатель может периодически показывать точный уровень, однако затем снова показания не верны. При этом лампочка уровня топлива срабатывает нормально.

Чтобы проверить переменный резистор ДУТ, сначала его нужно осмотреть визуально. В случае, когда видны окислы, которые явно отличаются по своему цвету, следует обратить внимание на общее количество и масштабы окисления.

Если количество окислов не большое, тогда их можно просто почистить. Также можно воспользоваться решением переместить бегунок. Способ подойдет тогда, когда окислилась всего лишь часть дорожек.

В ситуации, когда окисления масштабные, не остается ничего, кроме как заменить датчик уровня топлива. Также замена нужна в том случае, если повреждены дорожки или бегунок.

Основным признаком того, что бегунок или дорожки износились, является полный выход датчика из строя. Реже бывает так, что датчик работает, но только в определенных секторах. При осмотре видно, что дорожки затерты, бегунок имеет повреждения и т.д.

Кстати, если есть возможность подогнуть бегунок на рабочий участок, тогда работоспособность датчика уровня топлива можно восстановить. Однако если сам бегунок поврежден или дорожки сильно повреждены, лучше оставит попытки ремонта датчика уровня топлива. В таком случае целесообразнее сразу купить и поставить новый датчик.

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

Основное предназначение датчика уровня топлива – определения уровня топлива в бензобаке и передача полученных данных указателю, который информирует водителя.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

В совокупности все детали устройства позволяют измерять сопротивление, которое имеет различные показатели в зависимости от уровня бензина. С помощью скользящего контакта возможно включение и отключение специального индикатора на приборной панели.

Для полного бака характерно сопротивление в 20 Ом, для пустого – 300 Ом.

Принцип работы ДУТ

Принцип работы датчиков уровня топлива классический и простой – изменения положения поплавка «считывает» контрольное устройство, и передает информацию цифровым или аналоговым сигналом к приборам визуального контроля. Точность данных определяет вид и особенности устройства контрольного оборудования.

Рекомендуем: Правила регулировки света фар автомобиля ВАЗ 2114

Рычажного типа

Взаимодействие элементов датчика этого типа представлено следующим:

• поплавок постоянно занимает верхний уровень топлива;
• потенциометр, подключенный к электросети автомобиля через индикатор на приборной панели, при полностью заполненном бензобаке, создает сопротивление около 7 Ом, что соответствует отметке на приборе контроля «П»;
• при работе двигателя бензин расходуется, уменьшая количество топлива в баке – поплавок опускается вместе с падением уровня, перемещая бегунок потенциометра;
• движение последнего по резистивным пластинам плавно увеличивает сопротивление до 230 – 340 Ом (зависит от характеристик автомобиля), где максимальное значение информирует о полностью пустом баке.

Надежность такой конструкции проверена годами использования. Вместе с тем, точность показаний со временем ухудшается из-за износа резистивных пластин и бегунка.

Трубчатого типа

В работе датчика трубчатого типа использован принцип управления, аналогичный снятию информации рычажными системами, но имеются принципиальные конструктивные отличия. Его основные элементы представлены:

• Корпус с направляющей стойкой и резистивным проводом.
• Поплавок, оборудованный контактными кольцами.
• Фланец крепления устройства с контактной группой для подключения управляющих проводов.

Контроль уровня топлива осуществляется в следующем порядке:

• через отверстие в нижней части корпуса поступает топливо;
• по мере заполнения бака поплавковый механизм перемещается, и будет стоять верхней точке;
• его движение изменяет сопротивление и, следовательно, показатель наполненности бака на индикаторе;
• в верхней точке задействован небольшой отрезок контактного провода, и сопротивление имеет минимальное значение, нижней – длина увеличивается, с соответствующим возрастанием конечных показателей.

Размещение поплавка в ограниченном, сглаживающем колебания автомобиля, пространстве обеспечивает информирование об уровне топлива точнее, чем узлы рычажного типа. Но возможность установки на автомобили ограничена конструктивными особенностями топливных баков.

Электронный (бесконтактный)

Электронные датчики уровня топлива устанавливают в бак при использовании современных образцов бензина на этаноловой, метаноловой основе или био дизеля, так как монтаж контактных узлов определения уровня не эффективен – показания неточны, а износ деталей велик. В свою очередь, неактивный магнитный датчик положения жидкости с задачей справляется успешно и, имеет следующие особенности:

• Исполнительная часть находится в герметическом корпусе, с топливом соприкасается только магнитный поплавок и рычаг.
• Измерения высоты топлива осуществляется сигналом, сгенерированным магнитным полем.
• Изменения фиксируются заранее определенными отрезками, прохождение которых изменяет амплитуду сигнала обратной информации. Так, при заправке бака «до полного» датчик сменит показания только после прохождения следующей отметки, и водитель не будет иметь возможности наблюдать за плавным падением уровня.

Важно! При возможности выбора датчика для установки взамен испорченного, предпочтительнее остановиться на модели с цифровой передачей информации – ее данные имеют меньшую погрешность, чем аналоговые устройства.

Чтобы посреди пути не остаться без топлива, требуется знать количество горючего в баке. Благодаря устройству можно понять, нужно или нет посещать заправку, какой запас бензина присутствует в баке и получится ли ехать далее. Это не просто полезное устройство, а прибор, отвечающий за уровень безопасности на дороге. Современным законодательством предусмотрено обязательное наличие подобного датчика и его исправное состояние.

Распространенные неисправности ДУТ

Часто водитель может наблюдать следующую ситуацию: во время поездки по ровной дороге на панели приборов отображается информация о полном баке, а после езды по бездорожью, о пустом. Показания прыгают, что является ярким свидетельством неисправности ДУТ ВАЗ-2114. Проявляется данный недуг зачастую по причине износа контактных дорожек.

Исправить ситуацию в некоторых случаях можно достаточно легко – загнуть бегунок таким образом, чтобы он находился выше истертого на схеме места. Но такое решение проблемы не всегда уместно. Порой приходится заменять полностью весь регулятор.

К прочим неисправностям механизма стоит отнести:

1. Указатель находится на нуле – вероятней всего проблема связана с ограниченным ходом поплавка.
2. Не загорается лампочка низкого уровня топлива – возможна проблема с потенциометром.
3. При пуске двигателя не происходит загорание индикатора – проблема с электроникой.
4. Некорректность отображаемых на приборной панели данных – следует проверить герметичность поплавка.

В случае появления подобных симптомов неисправности устройства специалисты также рекомендуют проверять все крепящие провода датчика гайки. Крепящие элементы зажимают массу, поэтому, если затянуты они плохо – контакт будет то появляться, то пропадать. Если датчик не показывает уровень топлива ВАЗ-2114, то контакты необходимо почистить, а если это не удается сделать, то их можно вовсе полностью заменить.

Общие сведения о датчике

Для начала рассмотрим основные особенности ДУТ:

1. В первый год или несколько лет устройство работает нормально и может выполнять все возложенные на него функции. Но поскольку сам по себе контроллер уровня топлива ВАЗ 2115 имеет достаточно хрупкий корпус, регулярные температурные перепады, особенно зимой, способствуют снижению его ресурса эксплуатации.
2. Владелец авто должен периодически производить диагностику регулятора, поскольку со временем его герметичность начинает нарушаться. Соответственно, как минимум необходимо время от времени зачищать контакты от окисления. Если контакты начала сыпаться, их можно просто заменить.
3. Выбор нового регулятора уровня топлива на ВАЗ осуществляется с учетом маркировки, отмеченной на корпусе.
4. Оригинальные устройства обладают аналоговым выходом на контрольный щиток. По сравнению с цифровыми девайсами такие варианты менее совершенны.
5. В случае выхода из строя регулятора расхода топлива бортовой компьютер будет сигнализировать об этом водителю.

Бензонасос «четырки» со встроенным ДУТ

Где находится?

Если вы читаете эту статью, вам наверняка будет интересно знать, где находится контроллер. В автомобилях ВАЗ 2114 устройство находится в одном модуле с бензонасосом. Так что если девайс врет и вы хотите произвести его замену, вам придется демонтировать модуль целиком.

Устройство и принцип работы

Как можно догадаться, предназначение контроллера уровня бензина заключается в определении уровня горючего в бензобаке с последующей передачей этих данных на контрольный щиток.

Конструкция девайса состоит из:

• резисторного элемента;
• поплавка с рычагом;
• специального скользящего контакта для отключения и включения на приборной панели диодного индикатора состояния уровня горючего.

Что касается принципа работы, то регулятор топлива на ВАЗ 2114 функционирует в результате перемещения поплавка по мере замера объема горючего в бензобаке:

1. Показатель сопротивления на переменном резисторном элементе изменяется, в результате чего меняется и параметр сопротивления в цепи в целом.
2. В результате того или иного уровня сопротивления определяются параметры объемы бензина на контрольном щитке.

Также следует отметить, что отечественные транспортные средства оснащаются девайсами БМ-150 — эта информация вам пригодится, если вы решите заменить устройство своими силами (автор видео — Сергей Л).

Распространенные неисправности

Вариантов неисправности регулятора может быть несколько:

1. Показания устройства прыгают. Как правило, это обусловлено износом контактных дорожек на схеме, что происходит в результате постоянного воздействия бегунка конструкции. Чтобы избавиться от такой неисправности, можно попробовать загнуть бегунок так, чтобы он был чуть выше стертого на схеме места. Но если стерся большой участок, то вероятнее всего, регулятор надо будет менять полностью.
2. Врать девайс может в том случае, если он не отрегулирован, то есть проблему позволит решить обычная настройка.
3. Иногда бывает такое, что устройство зависает на «0». В этом случае придется производить демонтаж контрольного щитка приборов и найти сам индикатор, в частности, вам потребуются именно контакты. Гайки, на которых они фиксируются, нужно будет открутить, а сами контакты — зачистить. Помимо этого, следует уделить внимание и контактам на массе, то есть на кузове. В некоторых случаях причина кроется в том, что контроллер просто заклинил, но может быть и такое, что он вышел из строя.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика.

Порядок действий следующий:

• с помощью отвертки сдвинуть стопорное кольцо;
• снять крышку модуля;
• снять клеммы датчика и освободить крепления от крышки;
• отсоединить колодку;
• освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Реле и предохранители ВАЗ 2114

1. F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
2. F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
3. F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
4. F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
5. F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
6. F6 на 30 А стеклоподъемники и их реле
7. F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
8. F8 на 7,5 А правая противотуманка.
9. F9 на 7,5 А левая противотуманка.
10. F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
11. F11 на 7,5 А правый габарит.
12. F12 на 7,5 А правый ближний свет.
13. F13 на 7,5 А левый ближний свет.
14. F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
15. F15 на 7,5 А правый дальний.
16. F16 30 А – лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Расположение реле и предохранителей нового образца

• К1 – реле включения очистителей фар;
• К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 – реле очистителя ветрового стекла;
• К4 – реле контроля исправности ламп;
• К5 – реле включения стеклоподъёмников;
• К6 – реле включения звуковых сигналов;
• К7 – реле включения обогрева заднего стекла;
• К8 – реле включения дальнего света фар;
• К9 – реле включения ближнего света фар;
• F1-F20 – плавкие предохранители.

Наверное, каждый владелец отечественного автомобиля сталкивался с такой ситуацией, когда информация на приборной панели об уровне топлива в баке не соответствовала действительности. Это довольно распространенное и неприятное явление, свойственное преимущественно уже старым машинам.

Датчик уровня топлива ВАЗ-2114 с инжектором выполняет одну простую, но чрезвычайно полезную задачу – информирует водителя об остатке горючего в бензобаке. В ходе эксплуатации автомобиля контакты механизма окисляются, а сам датчик начинает некорректно функционировать.

По какому принципу работает устройство и как заменить его в случае необходимости?

Причины неполадок

Функционирование устройства нарушается по следующим причинам:

• Отсутствует нормальный контакт в какой-либо из частей цепи (отломились провода; области, где соединяются разъемы, окислились; потрескались места пайки).
• Неисправен указатель на панели приборов.
• Поплавок отсоединился от скользящего контакта.
• Перегорел предохранитель.
• Отсутствует контакт между резистивной дорожкой и скользящим контактом. Такое происходит, если на датчике появляются окислы, ослабляется нажим контакта на резистивный слой, истираются дорожки.

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

• 1 – контактная группа проводки от дверей к колодке панели приборов;
• 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
• 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
• 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
• 7 – электронный блок упарвления центральным замком;
• 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
• 10 – клемма подключения штатной акустической системы;
• 11 – «мама» дверей к правому жгуту подключения электрооборудования;
• А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Почему датчик выдает неправильные показания

Датчик уровня топлива автомобиля ВАЗ 2114 может неправильно работать, выдавая ложные показания, по следующим причинам:

• В цепи присутствует дополнительное сопротивление — окислились места разъемов, появился налет на резистивном слое и скользящем контакте.
• Деформировалось поплавковое литье, из-за чего поплавок заполнился горючим. Данная причина неисправности встречается нечасто.
• На направляющей образовался налет, затрудняющий перемещение поплавка.

Указатель датчика топлива всегда показывает, что бак заполнен полностью, если поплавок оторвался от скользящего контакта. Кроме того, такая неисправность может быть обусловлена тем, что провод, который идет к панели приборов, коротит, из-за чего в цепи снижается сопротивление.

Счётмаш

Панель приборов «Счётмаш» ставилась на «четырнадцатую» с первых дней выпуска. Впоследствии на автомобиль стали устанавливать приборки VDO. Но и среди машин последних лет иногда встречаются авто с этой панелью.

Для этой приборки распинковка щитка приборов ВАЗ 2114 такова:

Для белой колодки (X1):

Для красной фишки (X2):

• 1 пурпурно-голубой — к датчику температуры воздуха за бортом;
• 2 оранжевый — предохранитель F16;
• 3 чёрный — масса на корпус;
• 4 белый — освещение приборной панели;
• 5 голубой — к правому указателю поворота;
• 6 чёрно-голубой — к указателю левого поворота;
• 7 розово-голубой — датчик уровня тормозной жидкости;
• 8 коричневый — ведёт к бортовму компьютеру;
• 9 жёлто-серый — датчик, показывающий скорость;
• 10 розовый — датчик уровня топлива;
• 11 чёрно-зелёный — предохранитель F14;
• 12 – к аварийной сигнализации;
• 13 пурпурный — клемма 50 на замке зажигания.

Как видно из описания, расположение тех или иных разъёмов у приборных панелей немного отличается. При замене приборки на более современную или наоборот у автомобилиста могут возникнуть некоторые сложности с подключением. Поэтому при отсутствии опыта в автоэлектрике лучше доверить такой тюнинг специалистам.

Датчик уровня топлива автомобиля ВАЗ 2114 измеряет количество горючего в баке. Он передает показания измерений на указатель объема топлива, расположенный на панели приборов машины.

Самостоятельная замена

Для проведения замены датчика уровня топлива вам потребуются:

• новое устройство;
• измеритель сопротивления;
• отвертки;
• рожковые накидные ключи.

Помните, что датчик уровня топлива на ВАЗ 2114 располагается около горючего, значит, нужно соблюдать технику безопасности. Сначала выключите АКБ. Целиком демонтировать ее необязательно, требуется лишь отсоединить минусовой провод. Удостоверьтесь, что бак заполнен не больше, чем на 45 процентов. Это значительно упростит процедуру замены.

Порядок действий

Сломанное устройство располагается прямо в баке для горючего. Придерживайтесь такого алгоритма:

• Устройство находится в модуле вместе с насосом топлива. Следовательно, вытащить один только датчик, не задев модуль, невозможно.
• Чтобы получить доступ к модулю, демонтируйте нижнюю подушку на задних сиденьях и отодвиньте обивку багажника.
• Ключом-семеркой открутите крепеж, который удерживает пробку бака для топлива.
• Вы увидите 8 саморезов, прижимающих кромки пробки. Открутите их.
• Слегка подвиньте пробку бака в переднюю сторону.
• Отсоедините от насоса электрические разъемы, используя ключ на 17. Отвинтите от штуцера гайку шланга, подающего горючее.
• Не торопитесь, соблюдайте осторожность. Совершите 1 предварительный оборот. Это даст возможность снизить давление, накопившееся под крышкой.
• По диаметру пробки вы обнаружите 8 гаек. Отвинтите их.
• Демонтируя насос, приподнимите его, разверните по часовой стрелке и наклоните. Это минимизирует вероятность повреждения измерительного поплавка.
• Плоской отверткой подвиньте кольцевой стопор на модуле.
• Демонтируйте крышку модуля.
• Уберите конец подключенного провода с клеммы устройства, отвечающего за регулировку давления.
• Освободите фиксаторы измерителя, сдвиньте его по отверстиям корпуса.
• Демонтируйте датчик.

Теперь вам нужно только поменять снятый измеритель на новый и повторить все перечисленные процедуры в обратном порядке.

Как выполнить замену

Если у вас неправильно показывает датчик уровня топлива ваз 2114, значит его рекомендуется заменить на новый. Для этого подготовьте необходимые инструменты:

1. Новый датчик;
2. Омметр;
3. Отвертки;
4. Рожковые накидные ключи или головки.

Приступаем к работе

Учтите, датчик находится в непосредственном контакте с топливом, потому следует придерживаться определенных правил личной безопасности. В первую очередь, отключите аккумулятор. Полностью снимать батарею не обязательно, достаточно отключить минусовой провод от клеммы. Также убедитесь, что бак наполнен примерно на 45% или меньше. Это обеспечит дополнительное удобство при работе.

Последовательность ваших действий следующая:

1. Датчик располагается в модуль вместе с топливным насосом. Потому извлечь исключительно измеритель, не затрагивая модуль, у вас не получится.
2. Для получения доступа к модулю снимите нижнюю подушку на задних кресла и отогните обивку багажного отсека.
3. Ключом на 7 выкрутите слева и справа саморезы, удерживающие крышку топливного бака. Они еще держат обивку на боковинах.
4. Вы увидите затем восемь саморезов, с помощью которых прижимаются кромки крышки. Их также извлеките.
5. Снять крышку бака целиком не сложно, остается лишь немного сдвинуть ее вперед.
6. Отключите от насоса электроразъемы, воспользовавшись рожковым ключом на 17, открутите от штуцера гайку шланга, который подает топливо.
7. Не спешите, действуйте максимально аккуратно. Обязательно сделайте предварительно один оборот. Это позволит стравить скопившееся давление в системе.
8. По диаметру крышки найдете восемь гаек. Откручивайте их. Для этого пригодится рожковый или накидной ключ, хотя некоторым удобнее пользоваться трещоткой.
9. Снимая насос, поднимите его немного вверх, поверните по часовой стрелке и наклоните. Это позволит не повредить поплавок измерителя.

Вот, вы извлекли модель, потому можно двигаться дальше:

1. Плоской отверткой сдвиньте стопорное кольцо на топливном модуле.
2. Так вы сможете снять крышку с него.
3. Снимите конец подключенного проводка с клеммы регулятора давления.
4. Отожмите фиксаторы от крышки, отсоедините колодки с проводами от насоса;
5. Освободите фиксаторы датчика и сдвиньте датчик по пазам корпуса.
6. Снимите измеритель.

Собственно, на этом можно считать работу практически выполненной. Остается лишь поставить новый датчик на свое законное место и выполнить сборку в обратной последовательности.

Но спешить не стоит. Вы вообще уверены, что проблема кроется непосредственно в датчике? Его обязательно следует проверить. Сделать это не сложно.

1. Для проверки измерителя уровня топлива, необходимо к его клеммам подключить омметр. Замерять нужно сопротивление при крайних положениях рычага и поплавка, а также в среднем положении.
2. В нижнем положении, которое означает полностью пустой бак, сопротивление в нормально функционирующей системе составляет от 285 до 385 Ом.
3. Среднее положение, свидетельствующее о заполнении бака на 50 процентов, соответствует показателям датчика 100-135 Ом.
4. Крайнее верхнее положение, как вы уже догадались, это полностью заполненный топливом бак. Нормальные показатели прибора при этом должны быть от 7 до 25 Ом.
5. Если хотя бы в одном положении полученные данные не совпадают с нормой, тогда датчик следует отремонтировать, а еще лучше — заменить на новый. Ремонт — процесс сложный и доступен только профессионалам. Затраченные на это деньги не позволят вам сэкономить. Может даже заставят потратить больше, чем на покупку нового датчика. Не придумывайте сами себе лишнюю головную боль. Купите датчик уровня топлива и поставьте его на место старого. Самый простой и эффективный метод.
6. Установив новый датчик измерения уровня топлива в топливный модуль, выполните сборку в обратной последовательности. Но и тут у некоторых возникают проблемы, поскольку разобрать часто намного проще, чем собрать. Здесь все зависит от вас самих. Можете записывать последовательность ваших действий, сделать даже видео, если сомневаетесь в собственных силах. Плюс в сети есть множество готовых видео роликов, способных наглядно обучить вас разбирать и собирать топливный модуль. Не все так страшно, как вы думаете.
7. Когда сборка завершится, проверьте, что установочная стрелка на крышке модуля смотрит в сторону багажного отсека. Если нет, придется заново разобрать устройство и сделать все правильно. Оставлять так настоятельно не рекомендуется, поскольку функциональность девайса будет нарушена.

Обязательно обратите внимание на один момент. Многие, обнаружив неисправность в датчике горючего, сразу же приступают к достаточно сложной работе по извлечению модуля, замене датчика и так далее.

Однако первоочередное действие, которое вам рекомендуется произвести, заключается в проверке креплений контактов двух проводов черного цвета. Они располагаются в непосредственной близости от рукоятки ручного стояночного тормоза.

Частенько проблемы с датчиком уровня топлива у ВАЗ 2114 возникают из-за того, что ослабли крепления, возникли загрязнения. Очистите контакты, подтяните гайки крепления, и тогда датчик вполне может заработать как прежде. Тем самым вы избежите сложной и, по сути, бесполезной работы.

Как видите, работа не сложная и не требует от вас профессиональных навыков. Тратить деньги на услуги специалистов со станции технического обслуживания не всегда разумно, поскольку ряд мероприятий доступны каждому.

Здесь главное соблюдать меры безопасности, использовать качественные, надежные запчасти, а также действовать в указанной последовательности, соблюдая советы, которые подготовили для вас профессионалы.

Источник

Проверка устройства при помощи омметра

Не всегда нужно сразу менять датчик на новый. Бывает, что проблема заключается совершенно в другом узле автомобиля, например, инжекторе. Также, если измеритель неисправен, может быть возможность его отремонтировать.

Следует перед проведением замены выполнить проверку датчика:

• Чтобы проверить устройство, подсоедините к его клеммам измеритель сопротивления. Измерять данный показатель требуется, когда рычаг и поплавок находятся в крайних позициях либо посередине.
• В нижнем положении, означающем нулевой уровень топлива, сопротивление должно равняться 285–385 Ом.
• В центральном положении, которое означает заполненность бака наполовину, омметр должен показать 100–135 Ом.
• Самая верхняя позиция — это наполненный на 100 процентов бак. Омметр должен выдавать 7–25 Ом.

Если хотя бы в одной позиции полученные показания расходятся с нормальными, проведите ремонт, либо замену датчика. После того как установите новый измеритель, удостоверьтесь, что установочная стрелка на крышке модуля направлена в сторону багажника. В противном случае вам потребуется опять демонтировать систему и повторять замену.

Устранение неисправностей

Если стрелка на передней панели показывала не верный уровень бензина, установим возможные причины этого недуг, и приведем способы их решения. Когда уровень топлива завышается либо занижается, может помочь регулировка самого контроллера:

• Проведите спицу поплавка от одного крайнего положения (полный бак) к другому (пустой бак)
• При этом стрелка на передней панели тоже должна двигаться от нуля (бак пуст) до метки «1» (бак полон)
• Если в каком либо из крайних положений поплавка стрелка на передней панели показывает показывать неверный уровень топлива, тогда нужно немного подогнуть левый либо правый регулирующие язычки, чтобы спица поплавка могла двигаться чуть левее либо чуть правее крайнего положения

• Выключаем зажигание, разбираем приборную панель
• Снимаем стрелку указателя с ее штифта
• Затем подключаем все проводки, идущие к комбинации приборов
• Включаем зажигание и ждем некоторое время, пять — десять минут примерно
• Затем спицу контролера уровня топлива переводим в крайнее положение, соответствующее полному баку
• На панели приборов стрелку указателя устанавливаем так, чтобы смотрела точно на «1» (полный бак) и фиксируем ее

Если указатель панели приборов указывает на пустой бак (полное отсутствие топлива), а на деле топлива еще пол бака:

• Проверьте контакты на задней стороне панели
• Снимите приборную панель и подтяните гаечки с обратной стороны панели, которые прикреплены к указателям, чтобы создать контакты
• Проверьте все проводки массы особенно, расположенный под ручным тормозом
• Возможно, поломка в самой панели приборов, и необходим ее ремонт, либо замена
• Если сбилась стрелка указателя уровня топлива, нажмите на кнопку суточного пробега, включите зажигание
• Возможно, застревает (подклинивает) поплавок в баке.
• Либо проблема решается заменой ДУТ

Вот собственно и все, замена датчика уровня топлива на ваз 2115 вас больше не пугает и не составляет большой проблемы. Видео по замене ДУТ, поможет вам, если вы чего-то не поняли.

источник

Самостоятельный ремонт датчика уровня топлива

Отремонтировать ДУТ в ВАЗ 2114 может даже обычный автомобилист. Запчасти для датчика продаются в магазине товаров для авто. Требуется вытащить устройство из бака и ознакомиться с его параметрами. Маркировка размещена на передней части пластинки, непосредственно над шкалой реостата.

Если в поплавке есть отверстие, значит, устранить неполадку будет просто. Вытащите поплавок из гнезда фиксатора и установите новый. При загрязненности полос реостатной шкалы требуется осуществить их очистку. Очищать пластину требуется мягким тканевым материалом либо ватой, намоченной спиртом. Если оторвались провода, их можно аккуратно вернуть на место посредством пайки. Потрескавшуюся пластинку требуется менять на другую.

Видео по теме

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Панель приборов не показывает уровень топлива, 2114

вот что нарыл:Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке.

Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините розовый провод от датчика указателя и соедините его с «массой». Включите зажигание:

– стрелка указателя отклонилась – неисправен датчик (замените);

– стрелка указателя не отклоняется – продолжите поиск неисправности.

Выньте комбинацию приборов из панели, не отсоединяя от нее колодки. Включите зажигание. Соедините проводом правый контакт 4 указателя уровня топлива (который соединяется с контактом 10 красной колодки):

– стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик;

– стрелка указателя не отклоняется – замените указатель.

Стрелка указателя находится на о шкалы независимо от количества бензина в топливном баке.

Отсоедините красную колодку с проводами от колодки 3 комбинации приборов. Включите зажигание:

– стрелка указателя отклонилась в начало шкалы – указатель исправен;

– стрелка указателя не отклоняется – неисправен указатель (замените).

пасибо, ща пойду попробую проделать данные операции)Только не ясна фраза «Отсоедените розовый провод от указателя» это типа снять всю фишку с бензонасоса и подключить к розовому проводу продок на массу?)

лампочка загорается от стрелки насколько понимаю

щас ищу схему. вообще на сколько помню от бензонасос идет 3 провода минус, плюс и сигнальный на уровень

ну там изначально 4 выходит, и они преобразуются в 3 потом))

Скорее всего контакты на поплавке! попробуй поставить рабочий, если пашет стрелка, значит действительно так, если нет то проверь жгут он через весь салон идет. масса не причем: бензонасос вообще бы не работал у меня такое было 2 дня потерял пока до массы додумался и нашел её))))

Ну я датчик вчера другой ставил рабочий, тоже ноль эффекта походу чета с приборкой (

тогда приборка или жгут. снимал её?

Приборку не снимал ещё, вот сейчас думаю снять да глянуть. Ну я делал изначально пересвет приборки, но после этого у меня он работал, стрелка там не прижата.

В смысле пересвет? до включения приборки зажми пимпу сброса пробега (настройки часов) и одновременно включи зажигание должны стрелки побежать. (типа диагностика приборки), если бак не шелохнеться то беда)))

В тесте приборке стрелка бегает, всё норм… а бенз не показывает всё равно Стрелка на нуле, и лампочка горит всегда

где то обрыв! прозвони жгут от бака. схему в нете порой.что найду подскажу.контакт на приборке проверь и на бензонасосе.дело точно не в приборке если тест работает!

( Да, на приборке тест работает щас пошел глянул фишку у бензобака, ну там никаких повреждений нету, походу гдето дальше обрыв есть(((А ты не подскажешь, на приборку идет один провод? Чисто на стрелку? или лампочка тоже идет с бензонасоса с фишки?

Неисправности

По каким причинам может не работать указатель уровня топлива:

• отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);
• неисправность индикатора приборной панели (к примеру, нарушения мест пайки);
• отсоединение поплавка от скользящего контакта;
• сгорел предохранитель;
• отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым указатель неверно показывает уровень топлива в баке:

• наличие в цепи дополнительного сопротивления (окисление в местах разъемов, плохой контакт массы, образование окислов, отложение на резистивном слое и скользящем контакте);
• дефект литья поплавка, из-за чего он наполняется топливом. Поломка крайне редкая, но все же возможна, впрочем, как и выгибание тяги поплавка вследствие механического воздействия при неквалифицированном ремонте;
• образование налета на направляющей стойке (характерно только для датчиков трубчатого типа). В таком случае движение поплавка будет затруднено.

Стрелка всегда показывает полный бак, если в системе:

• произошел отрыв поплавка от скользящего контакта (в таком случае ползунок всегда будет в крайнем положении);
• провод, идущий к указателю, где-то коротит на массу, из-за чего в цепи уменьшается сопротивление.

Дергающаяся стрелка УУТ свидетельствует о частичном истирании резистивной дорожки потенциометра. Это же будет причиной перебоев в работе указателя. Поскольку чаще всего автомобиль используется с топливным баком, заполненным на 40-60%, то именно в этом диапазоне истирание резистивного слоя происходит быстрей всего. Поэтому указатель может исправно работать, только когда положение скользящего контакта попадает на неповрежденный резистивный слой.

Поплавок не информативен

Проблемы, когда не работает указатель уровня топлива часто связаны с поплавком. На автомобилях устанавливаются 2 типа поплавков:

• пустотелый (пластмассовый, пластиковый, металлический)
• выполненный из легкого пористого материала

Первый тип поплавка сталкивается с проблемой механического повреждения. В результате, постепенно стрелка указателя не доходит до максимума при полном баке все больше и больше. Поплавок наполняется бензином и датчик бензина показывает неправильный уровень с каждым днем все больше. Ремонт в таком случае выполняется заменой поплавка.

Со второй причиной, почему врет датчик топлива сталкиваются оба типа поплавка. В результате механического повреждения бензобака происходит заедание поплавка. При этом индикатор будет показывать либо единственное значение, либо работать только в небольшом диапазоне. Устранение данной поломки возможно только заменой бензобака.

Проверка датчика уровня топлива мультиметром

После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.

Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.

Также добавим, что если после установки нового ДУТ датчик не точно определяет уровень топлива в баке, часто это происходит по причине того, что сопротивление отклоняется от номинального. Фактически, можно говорить о том, что установлен неподходящий датчик.

Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам

По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.

Поплавок датчика уровня топлива и другие неполадки

В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:

• пустотелый поплавок, выполненный из пластика или тонкого металла;
• так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;

В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.

Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.

Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.

Как правило, в этом случае указатель точно работает, однако диапазон сильно ограничен. Еще стрелка уровня топлива может «застревать» только в одном положении. На деле проблема не самая безобидная и часто для решения требуется полная замена бензобака.

Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.

При этом продавец утверждает, что просто нет времени устранить такую мелкую поломку. На самом деле, если в машине не работает датчик уровня топлива, это может быть вызвано как выходом из строя самого датчика или поплавка, так и деформацией бензобака. Естественно, менять бак получается достаточно дорого.

Еще отметим, что если ДУТ неправильно показывает уровень топлива, также причиной может быть изгиба рычага. В этом случае стрелка указателя не способна дойти до крайних отметок.

Рычаг можно поправить, при этом важно понимать, что сама неполадка возникает в результате того или иного механического воздействия на бак. Также после правки поплавок все равно может подклинивать

Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак.

Завершает список возможных проблем с ДУТ индикатор уровня топлива. Чтобы понять, почему не работает датчик топлива, необходимо учесть, что проблема может быть не только в датчике, но и в указателе.

В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.

Диагностика и способы ремонта

Чтобы осуществить проверку и выявить неисправность, выполните ряд подготовительных работ:

1. Отыщите в автомобиле технологический люк, открывающий доступ к блоку электробензонасоса и поплавкового механизма. Обычно располагается под задним диваном, где установлен топливный резервуар.
2. Открутите прижимной фланец и вытащите узел через отверстие. Почистите все контакты и пластину реостата, установите блок на место.
3. Подготовьте «контрольку» с лампочкой и мультиметр.

Первым делом нужно точно определить «виновника» – проверить отдельно датчик и указатель. Работоспособность прибора диагностируется следующим образом:

1. Включите зажигание и подсоедините один зажим мультиметра или контрольной лампочки к массе авто.
2. Второй контакт подключите к плюсовой клемме провода, выходящего в технологический проем. Измеритель должен показать напряжение бортовой сети.
3. Снимите плюсовую клемму и замкните ее на массу. Если прибор на панели исправен, стрелка покажет полный бак. Значит, не работает датчик уровня топлива.
4. Если к бензобаку приходит 2 провода, поочередно соединяйте их с массой автомобиля. От одного должна загореться контрольная лампа, от второго – указатель переместиться на максимум. Если наблюдаются перечисленные признаки, меняйте датчик.

В том случае, когда на проводах имеется напряжение 12 вольт, но после замыкания на массу стрелочный указатель не реагирует, придется разбирать торпедо и снимать прибор. Аналогичные действия предпринимаются при нерабочем индикаторе минимального остатка бензина.

Тщательная очистка бегунка и витков реостата помогает в том случае, когда банально врет датчик уровня топлива. Подвижный контакт можно аккуратно перегнуть, чтобы он проходил по неизношенной части витков. Очищайте токонесущие полоски потенциометра мягкой тканью, пропитанной спиртом, чтобы не повредить поверхность элемента.

Некоторые неисправности бензинового датчика можно устранить в гаражных условиях:

• «утонувший» поплавок с трещиной меняется в сборе с рычагом либо отдельно (зависит от марки авто);
• оторвавшиеся проводники соединяются с помощью обычного паяльника;
• поврежденная пластинка реостата меняется на новую при условии, что запчасть к вашему автомобилю найдется в продаже.

На данный момент ремонт датчика уровня топлива становится неактуальным. Учитывая стоимость нового элемента, проще и надежнее поменять нерабочую деталь.

Если указатель и измеритель остатка бензина исправен, но стрелка прибора врет, попробуйте произвести регулировку. Аккуратно подогните штангу поплавка в нужную сторону и снова проверьте показания. Чтобы добиться максимальной точности, операцию наверняка придется повторить несколько раз.

Постоянное наличие небольшой канистры с бензином в автомобиле или автовладелец голосующий на трассе с просьбой подзаправиться, все это последствие того, что в машине не работает датчик топлива. Поломка данного датчика не влияет на работу основных механизмов железного коня, но существенно бьет по комфорту пользования автомобилем, так как постоянно возникает необходимость расчетов сколько автомобиль проехал с момента последней заправки и сколько еще можно проехать километров, не заезжая на заправочную станцию.

Автор статьи: mudriy_lev Специализация: ремонт автогенераторов и сервоприводов в автомобиле. Место работы: сервисный центр. Стаж: 2 года. Образование: высшее — инженер-электромеханик, среднее специальное — слесарь механосборочных работ.

Рассмотрим основные причины.

Как отремонтировать датчик уровня топлива своими руками

Ремонт датчика уровня топлива вполне доступен и для простого автолюбителя. Детали устройства, свободно можно приобрести в магазине автомобильных запчастей. Необходимо демонтировать датчик из бака и изучить его характеристики. Маркировка находится на лицевой стороне пластины прямо над шкалой реостата.

Если пробит поплавок, то это самая меньшая проблема. Они меняются элементарно. Обычно, это наполненный воздухом пластиковый бочонок, он элементарно извлекается из гнезда держателя и вставляется новый. Иногда это пористый элемент и его можно заменить двумя способами. Снять запорную шайбу и надеть новый, зафиксировав его. Или поменять поплавок в сборе со штангой, что гораздо проще.

Если загрязнены полоски шкалы реостата их необходимо просто почистить.

Внимание! Чистить пластинку необходимо только мягкой тканью или ватой, смоченной в спирте. Жёсткая материя или любой другой предмет могут повредить тонкий слой шкалы и реостат можно выкидывать.. Отпаявшиеся или оторванные провода можно аккуратно припаять на место или спаять в месте перелома, а вот треснувшую, сломанную пластину – только заменить новой

Отпаявшиеся или оторванные провода можно аккуратно припаять на место или спаять в месте перелома, а вот треснувшую, сломанную пластину – только заменить новой.

В большинстве случаев, сейчас этим никто не страдает. Нерабочий прибор заменяют и всё. Благо цена их невысока. Тем более, что на автомобилях последних лет пластина реостата, да и все остальные детали устройства крепятся защёлками.

Неточные показания указателя, можно обмануть регулируя угол на штанге, удерживающей поплавок. Выгибая его в разные стороны можно добиться в итоге более точных показаний.

В первую очередь, можно упомянуть электронное табло для панели приборов. Его устанавливают вместе с штатным стрелочным указателем уровня топлива на панель в свободную ячейку или прямо на торпеду. Выводится три провода, «+», «-» и «Д». Последний подключается к датчику вместе со штатным прибором. На извлечённом из бака датчике корректируются показания уровня в цифровом формате, от «пусто» до «полный бак». Особой точности к показаниям это не прибавляет, но придаёт стильный вид панели приборов, и греет душу владельцу. Указатели используются различной формы и вполне можно подобрать табло под дизайн салона своего автомобиля.

Совсем другое дело новинка в этом вопросе (относительная) – это ультразвуковые датчики уровня топлива. Здесь, как и в большинстве приборов, используется принцип приёма-передачи ультразвуковых волн. Датчик можно установить в бак, не нарушая его целостность. Сигнал можно перевести на цифровой монитор на панели приборов и даже вывести на компьютер или ноутбук через систему ГЛОНАСС. На сегодня – это самый точный способ получения данных об уровне топлива. Однако, пока это довольно дорогая процедура, которая к тому же требует особых знаний и умений для калибровки излучателя УЗИ и специализированного оборудования для программирования. Однако всё говорит, что измерители этого типа будут широко применяться в будущем.

Общие сведения о датчике

Для начала рассмотрим основные особенности ДУТ:

1. В первый год или несколько лет устройство работает нормально и может выполнять все возложенные на него функции. Но поскольку сам по себе контроллер уровня топлива ВАЗ 2115 имеет достаточно хрупкий корпус, регулярные температурные перепады, особенно зимой, способствуют снижению его ресурса эксплуатации.
2. Владелец авто должен периодически производить диагностику регулятора, поскольку со временем его герметичность начинает нарушаться. Соответственно, как минимум необходимо время от времени зачищать контакты от окисления. Если контакты начала сыпаться, их можно просто заменить.
3. Выбор нового регулятора уровня топлива на ВАЗ осуществляется с учетом маркировки, отмеченной на корпусе.
4. Оригинальные устройства обладают аналоговым выходом на контрольный щиток. По сравнению с цифровыми девайсами такие варианты менее совершенны.
5. В случае выхода из строя регулятора расхода топлива бортовой компьютер будет сигнализировать об этом водителю.

Где находится?

Если вы читаете эту статью, вам наверняка будет интересно знать, где находится контроллер. В автомобилях ВАЗ 2114 устройство находится в одном модуле с бензонасосом. Так что если девайс врет и вы хотите произвести его замену, вам придется демонтировать модуль целиком.

Устройство и принцип работы

Как можно догадаться, предназначение контроллера уровня бензина заключается в определении уровня горючего в бензобаке с последующей передачей этих данных на контрольный щиток.

Конструкция девайса состоит из:

• резисторного элемента;
• поплавка с рычагом;
• специального скользящего контакта для отключения и включения на приборной панели диодного индикатора состояния уровня горючего.

Что касается принципа работы, то регулятор топлива на ВАЗ 2114 функционирует в результате перемещения поплавка по мере замера объема горючего в бензобаке:

1. Показатель сопротивления на переменном резисторном элементе изменяется, в результате чего меняется и параметр сопротивления в цепи в целом.
2. В результате того или иного уровня сопротивления определяются параметры объемы бензина на контрольном щитке.

Также следует отметить, что отечественные транспортные средства оснащаются девайсами БМ-150 — эта информация вам пригодится, если вы решите заменить устройство своими силами (автор видео — Сергей Л).

Распространенные неисправности

Вариантов неисправности регулятора может быть несколько:

Показания устройства прыгают. Как правило, это обусловлено износом контактных дорожек на схеме, что происходит в результате постоянного воздействия бегунка конструкции. Чтобы избавиться от такой неисправности, можно попробовать загнуть бегунок так, чтобы он был чуть выше стертого на схеме места. Но если стерся большой участок, то вероятнее всего, регулятор надо будет менять полностью. Врать девайс может в том случае, если он не отрегулирован, то есть проблему позволит решить обычная настройка. Иногда бывает такое, что устройство зависает на «0». В этом случае придется производить демонтаж контрольного щитка приборов и найти сам индикатор, в частности, вам потребуются именно контакты. Гайки, на которых они фиксируются, нужно будет открутить, а сами контакты — зачистить

Помимо этого, следует уделить внимание и контактам на массе, то есть на кузове. В некоторых случаях причина кроется в том, что контроллер просто заклинил, но может быть и такое, что он вышел из строя.

Не верно показывает датчик топлива ВАЗ 2114

Перестал нормально функционировать датчик топлива. На панели приборов уровень бензина показывал то полный бак, то пустой, при том что у меня залита была только половина. Почитав в интернете, нашел интересную статью. Там говорилось о том, что в моделях 2114 такая проблема бывает из-за ослабших гаек, находящихся под ручником. Ну решил проверить…

1) Сначала нужно снять так называемый «Центральный тоннель»

.

Центральный тоннель

Для этого в задней части откручиваем 2 болта.

Откручиваем 2 болта в задней части

Теперь в передней части тоннеля откручиваем по болту с каждой стороны

2 болта в передней части

После этого вынимаем крепление чехла ручки КПП и снимаем заглушку

Вынимаем крепление чехла ручки КПП

снимаем заглушку

И вытаскиваем этот тоннель…

И вытаскиваем этот тоннель…

2) Затягиваем вот эти 2 гайки

Мне помогло, теперь датчик показывает уровень топлива верно.

Принципиальная схема печки ВАЗ 2114: обособленная линия, ответственная за питание стеклоочистителя

• 1 – часть выхода монтажной площадки;
• 2 – сенсор контрольки давления лубриканта в картерном отсеке силовой установки;
• 3 – силовые линии мотора стеклоомывателя кормового ветрового стекла;
• 4 – напряжение на приводы омывателей лобовых стекол;
• 5 – схема электромотора лобовых очистителей ветровых стекол;
• Ш11 – клемма подключения к монтажной площадке;
• А – клеммы заземления отрезка проводки.

Датчик уровня топлива на ВАЗ 2114 инжектор: все секреты и тонкости

Наверное, каждый владелец отечественного автомобиля сталкивался с такой ситуацией, когда информация на приборной панели об уровне топлива в баке не соответствовала действительности. Это довольно распространенное и неприятное явление, свойственное преимущественно уже старым машинам.

Датчик уровня топлива ВАЗ-2114 с инжектором выполняет одну простую, но чрезвычайно полезную задачу – информирует водителя об остатке горючего в бензобаке. В ходе эксплуатации автомобиля контакты механизма окисляются, а сам датчик начинает некорректно функционировать.

По какому принципу работает устройство и как заменить его в случае необходимости?

Потенциометр и его проблемы

На современных автомобилях устанавливаются самые разнообразные датчики уровня топлива. Наиболее широкую нишу заняли датчики на основе потенциометров. Такой тип преобразования информации об уровне топлива в электрический сигнал имеет большое количество достоинств. Существует два типа датчиков, основанных на данном способе измерения уровня топлива:

• рычажные (получили широкое распространение)
• трубчатые (используются в основном на крупногабаритных автомобилях)

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

Основное предназначение датчика уровня топлива – определения уровня топлива в бензобаке и передача полученных данных указателю, который информирует водителя.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

В совокупности все детали устройства позволяют измерять сопротивление, которое имеет различные показатели в зависимости от уровня бензина. С помощью скользящего контакта возможно включение и отключение специального индикатора на приборной панели.

Для полного бака характерно сопротивление в 20 Ом, для пустого – 300 Ом.

Распиновка бортового компьютера ВАЗ 2114

В стандартных чертежах электрооборудования, участок колодки БК отсутствует по причине ненадобности. Изначально подразумевается, что автомобилист не будет самостоятельно ремонтировать или обслуживать сложный блок управления. Но некоторые пользователи все же идут на риск и монтируют систему самостоятельно. В старых версиях авто, подобный модуль отсутствует или недостаточен для комфортной эксплуатации машины в современном виде.

Для подключения проводов к модулю потребуется купить стандартную колодку на 9 выводов и подключить к ней следующие провода:

• 1 – зеленый провод подходит от датчика расхода топлива;
• 2 – личинка зажигания запитываются через оранжевый кабель;
• 3 – силовая жила от аккумулятора, обычно подводится крассный провод с белой полоской;
• 4 – заземление или масса, стандартный окрас – черный;
• 5 – 6к линия, обычно это серый проводок;
• 6 – Mute – зеленая оболочка с красной линией;
• 7 – подсветка в стандартной распиновке выводится от клавиши габаритной оптики;
• 8 – сенсор, отображающий остаток топлива в бензобаке машины, можно подключить напрямую.

Как предотвратить поломки электрооборудования?

Для того, чтобы распиновка ВАЗ 2114 требовалась наиболее редко, от пользователя требуется соблюдать ряд несложных правил и рекомендаций.

• Периодически обрабатывать все металлические детали специальным маслом. При этом предварительно необходимо очистить медные пятачки от окислов и следов коррозии. Подобные поражения провоцируют ухудшение прохождения сигналов, что может восприниматься автомобилем как поломка.
• Каждые 20-30 тысяч километров пробега выполнять проверку всего оборудования и пластиковых штепселей на предмет разбалтывания или снижения жесткости крепления. При постоянных вибрациях, свойственных автотранспорту, пластиковые зажимы могут выйти из строя и спровоцировать поломку.
• Контролировать правильность заряда аккумулятора и исправность генератора. Некоторые приборы машины некорректно работают при сильном просаде напряжения.
• Через каждые 40000 км проверять состояние самих проводов. При постоянной эксплуатации, оплетки силовых жил могут растрескиваться или пересыхать, что увеличивает вероятность образования короткого замыкания бортовых магистралей. Также это может спровоцировать пожар.

Самая полная схема проводки ВАЗ 2114 находится в заводской инструкции по ремонту и обслуживанию автомобиля. Подобная документация поставляется официальным дилерским центрам и специализированным мастерским.

Распространенные неисправности ДУТ

Часто водитель может наблюдать следующую ситуацию: во время поездки по ровной дороге на панели приборов отображается информация о полном баке, а после езды по бездорожью, о пустом. Показания прыгают, что является ярким свидетельством неисправности ДУТ ВАЗ-2114. Проявляется данный недуг зачастую по причине износа контактных дорожек.

Исправить ситуацию в некоторых случаях можно достаточно легко – загнуть бегунок таким образом, чтобы он находился выше истертого на схеме места. Но такое решение проблемы не всегда уместно. Порой приходится заменять полностью весь регулятор.

К прочим неисправностям механизма стоит отнести:

1. Указатель находится на нуле – вероятней всего проблема связана с ограниченным ходом поплавка.
2. Не загорается лампочка низкого уровня топлива – возможна проблема с потенциометром.
3. При пуске двигателя не происходит загорание индикатора – проблема с электроникой.
4. Некорректность отображаемых на приборной панели данных – следует проверить герметичность поплавка.

В случае появления подобных симптомов неисправности устройства специалисты также рекомендуют проверять все крепящие провода датчика гайки. Крепящие элементы зажимают массу, поэтому, если затянуты они плохо – контакт будет то появляться, то пропадать. Если датчик не показывает уровень топлива ВАЗ-2114, то контакты необходимо почистить, а если это не удается сделать, то их можно вовсе полностью заменить.

Топливный модуль

Топливный модуль представляет собой единый блок, куда входит сам насос, датчик указателя уровня топлива в сборе с пластиковым поплавком, заборная камера, фильтр (сеточка).

Топливный модуль на 1,5 и на 1,6 литровые двигатели отличаются между собой.

Топливный модуль на двигатель 2111 (1,5I) – КОД 2112-1139009-12.

Топливный модуль на двигатель 11183 (1,6I) – КОД 21101-1139009-01.

Признаки неисправности бензонасоса

1. Авто не заводится. Возможной причиной может служить нерабочий, или полу рабочий бензонасос. Бензонасос должен создавать определённое давление в топливной системы для нормальной работы. Но причиной неисправности может служить не только бензонасос, в любом случае, первым делом нужно замерить давление в топливной рампе, проверить искру и уже делать соответствующие выводы. Более подробную информацию можете найти здесь .
2. Бензонасос не «жужжит» после поворота ключа зажигания. Здесь скорее всего дело уже кроется в проводке к бензонасосу. Данной проблеме посвящена отдельная статья .
3. Перебои в работе двигателя.
4. Автомобиль дергается на малом ходу. Опять же, сам бензонасос может быть в порядке, здесь уже проблемой может быть фильтр малой очистки (сеточка) под бензонасосом.

Какое давление должен создавать бензонасос?

Давление, создаваемое бензонасосом должно быть не менее 3,2 бар.

Рабочее давление в топливной рампе для двигателя 1,5л: от 285 до 326 кПа.

Для двигателя 1,6л: от 375 до 390 кПа.

Если же давление не соответствует рабочим показателям, то возможными причинами неисправности могут служить следующие элементы:

Как заменить бензонасос?

Бензонасос должен постоянно держать давление. Если на 3000 оборотах давление начинает постепенно падать — то бензонасос просто не успевает качать. Такой бензонасос нужно заменить.Чтобы заменить бензонасос, воспользуйтесь статьей .

Где находится масса на бензонасос (топливный насос)?

Слабым местом на Самарах является масса бензонасоса. Из-за окисления или плохого контакта машина начинает плохо заводится, да и вообще возникают проблемы с запуском двигателя. Крепление массы бензонасоса находится под креплением рычага ручного тормоза.

В любом случае, первым делом нужно проверить давление в топливной рампе, затем делать уже выводы.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика.

Порядок действий следующий:

• с помощью отвертки сдвинуть стопорное кольцо;
• снять крышку модуля;
• снять клеммы датчика и освободить крепления от крышки;
• отсоединить колодку;
• освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Замена топливного фильтра ВАЗ 2114 видео инструкция

Наверное, все знают, что надлежащий уход за автомобилем ВАЗ-2114 1.6, осмотр его технического состояния и своевременная замена изношенных деталей уменьшают вероятность возникновения поломок. В автотранспорте важны все детали и системы, но наиболее капризной считается топливная система, так как любая неполадка может вывести из строя всю работу двигателя. Основным ее компонентом является фильтр. Его предназначение – устранение любых примесей или ржавчины, которые могут наблюдаться в некачественном топливе. Очистка осуществляется благодаря наличию специальной фильтрующей бумаги, в итоге в автомобильный двигатель поступает качественный бензин, не предусматривающей в своем составе любых примесей. Для нормальной работы топливного насоса высокого давления необходимо исключительно чистое топливо, чтобы он длительное время не выходил из строя.

Вследствие продолжительной эксплуатации важный компонент может сильно загрязняться, поэтому потребуется быстрая замена топливного фильтра ВАЗ-2114. Стоит отметить, что инжектор требует более качественного бензина, чем карбюратор, поэтому топливные фильтры инжекторного двигателя необходимо менять чаще.

Что может указать на засоренность элемента

Так как очистительная бумага пропускает сквозь себя много примесей, ее ячейки со временем засоряются, что обязательно отобразится на работе мотора. Автолюбитель сможет сам понять, когда нужно заменить топливный фильтр по следующим признакам:

• автомобиль стал потреблять больше масла;
• двигатель начинает глохнуть, если выбирается холостой ход;
• наблюдаются перебои в работе мотора, если повышаются обороты;
• при запуске мотора возникают затруднения;
• мощность двигателя намного снижается;
• машина может начать тормозить, даже если не задействована педаль тормоза;
• при движении в гору двигатель начинает троить.

Вышеперечисленные признаки являются основными, поэтому при их обнаружении следует как можно быстрее заменить засорившийся топливный фильтр. Данный процесс не сильно затруднителен, поэтому автолюбитель сможет произвести замену самостоятельно.

Какие необходимо подготовить инструменты для данной операции

Чтобы самостоятельно заменить фильтр в ВАЗ-2114, следует подготовить следующие инструменты:

1. Новый качественный бензиновый фильтр.
2. Уплотняющие кольца, которые подходят к бензопроводным патрубкам.
3. Ключи на 19, 10 и 17.
4. Емкости в двух экземплярах, они понадобятся для слива топлива и воды.

Первая емкость, которая будет использована для слива бензина, должна быть обязательно чистой и полностью сухой.

Поэтапная замена топливного очистителя

Провести замену засорившегося фильтра довольно просто, если делать манипуляции поэтапно, придерживаясь рекомендаций специалистов:

• снимаются все клеммы с автомобильного аккумулятора, чтобы полностью обесточить автотранспорт;
• на защелках болтов, фиксирующих скобу, следует немного ослабить фиксацию;
• крепление, удерживающее фильтр, следует тщательно обработать специальной смазкой, чтобы упростить процесс изъятия детали;
• при помощи двух ключей снимается штуцерный элемент. Для этого нужно ключом на 19 зафиксировать сам очиститель, а 17-м номером отвинтить штуцерный элемент, относящийся к подводящему бензопроводу. В сухую емкость следует не спеша, чтобы не разлить, слить остаток топлива, который может остаться в бензопроводе;
• такая же манипуляция должна быть проведена с другой стороны топливного очистителя;
• трубки топливного провода отсоединяют от основания;
• при помощи ключа на 10 слегка отвинчивается хомут;
• аккуратно вынимается топливный фильтр. Не стоит спешить с данным процессом, чтобы не повредить других элементов топливной системы автомобиля.

Сборка деталей осуществляется в обратном порядке, рекомендуется при установке нового фильтра заменить все уплотнители в виде колец. Если на новой детали будут видны бензиновые капли, их следует тщательно устранить при помощи чистой тряпки. В ином случае можно сократить срок эксплуатации обновленного элемента.

https://youtube.com/watch?v=ZBUeKu7vg6E

Реле и предохранители ВАЗ 2114

1. F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
2. F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
3. F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
4. F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
5. F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
6. F6 на 30 А стеклоподъемники и их реле
7. F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
8. F8 на 7,5 А правая противотуманка.
9. F9 на 7,5 А левая противотуманка.
10. F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
11. F11 на 7,5 А правый габарит.
12. F12 на 7,5 А правый ближний свет.
13. F13 на 7,5 А левый ближний свет.
14. F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
15. F15 на 7,5 А правый дальний.
16. F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Расположение реле и предохранителей нового образца

• К1 — реле включения очистителей фар;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп;
• К5 — реле включения стеклоподъёмников;
• К6 — реле включения звуковых сигналов;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения дальнего света фар;
• К9 — реле включения ближнего света фар;
• F1-F20 — плавкие предохранители.

Демонтаж и сборка ДУТ в ВАЗ Калина

Замена датчика топлива на Калине производится в таком порядке:

• снимаются наконечники топливных трубок, которые фиксируются пружинными фиксаторами;
• с помощью бородка и молотка, откручивается прижимное кольцо, продвигая его в сторону противоположную вращению часовой стрелки;
• поддевается отверткой, снимается из люка;
• достается бережно, наклоняя немного конструкцию, чтобы не повредить рычаг датчика. Возле насоса отводятся фиксаторы направляющих и смещается крышка модуля в сторону;

Дефектация датчика уровня топлива

Снятое устройство осматривается и при необходимости ремонтируется, регулируется. В случае если восстановить не удается, ДУТ заменяется на новый. Сборка совершается в обратном порядке. Заводится в бензобак аккуратно собранный блок, чтобы не согнуть рычаг с поплавковой частью. Устанавливается таким образом, чтобы стрелка, изображенная на крышке, была направлена в противоположную сторону движения автомобиля, а фиксирующая часть зашла в специальный паз на отверстии топливного бака. Устанавливается прижимное кольцо, предварительно обработав бензостойким герметиком, потом прокручивается по ходу часовой стрелки. Когда модуль надежно закреплен, подсоединяются трубопроводы, разъем с электропроводкой. Для проверки герметичности системы заводится автомобиль и проводится визуальный осмотр. Если подтеки отсутствуют, и на панели приборов фиксируется правильные показания наличия бензина в баке, значить замена датчика уровня топлива проведена благополучно. Прикручиваем крышку люка и устанавливаем сиденье на его штатное место. Несмотря на всю простоту процедуры разборки, монтажа устройства измерения количества бензина в бензобаке эти работы требуют внимательности, соблюдение элементарных правил безопасности. Неаккуратное, небрежное отношение к ним может привести к пожару, так как бензин быстро воспламеняется.

По внешнему виду автомобили семейства ВАЗ в некоторой степени соответствуют европейским тенденциям автомобилестроения. Но в отечественных машинах есть немало технических недоработок, не позволяющих конкурировать с мировыми брендами.

Примером является работоспособность датчика уровня топлива. Многим автовладельцам приходилось сталкиваться с ситуацией, когда прибор показывал недостоверные данные. Иногда стрелка показывает на «ноль», хотя в баке еще много бензина. В некоторых случаях наблюдается противоположная ситуация. Обычно это касается старых автомобилей, но бывают исключения. Подобные признаки свидетельствуют о выходе прибора из строя и необходимости замены. Работу можно выполнить собственными руками, без привлечения специалистов.

Демонтаж и сборка ДУТ в ВАЗ 2110

Замена датчика топлива в проводится таким образом:

• с помощью ключа на 17 отсоединяются топливные трубки на подачу, возврат и смещаются на бок;
• освобождается прижимное кольцо, используя торцевую головку на 7. В случае если гайки закоксовались, приржавели, рекомендуется применить WD-40 или подобное средство, а ослабить затяжку можно с помощью легких ударов острой частью молотка по боковой части гайки;
• поддетое кольцо отверткой снимается. Топливный модуль вынимается аккуратно, наклоняя его, чтобы не согнуть;
• крестообразной отверткой откручивается датчик уровня топлива от модуля;
• снятый ДУТ заменяется, регулируется или если есть возможность восстанавливается.

Датчик уровня топлива автомобиля ВАЗ 2114 измеряет количество горючего в баке. Он передает показания измерений на указатель объема топлива, расположенный на панели приборов машины.

Причины неполадок

Функционирование устройства нарушается по следующим причинам:

• Отсутствует нормальный контакт в какой-либо из частей цепи (отломились провода; области, где соединяются разъемы, окислились; потрескались места пайки).
• Неисправен указатель на панели приборов.
• Поплавок отсоединился от скользящего контакта.
• Перегорел предохранитель.
• Отсутствует контакт между резистивной дорожкой и скользящим контактом. Такое происходит, если на датчике появляются окислы, ослабляется нажим контакта на резистивный слой, истираются дорожки.

Почему датчик выдает неправильные показания

Датчик уровня топлива автомобиля ВАЗ 2114 может неправильно работать, выдавая ложные показания, по следующим причинам:

• В цепи присутствует дополнительное сопротивление — окислились места разъемов, появился налет на резистивном слое и скользящем контакте.
• Деформировалось поплавковое литье, из-за чего поплавок заполнился горючим. Данная причина неисправности встречается нечасто.
• На направляющей образовался налет, затрудняющий перемещение поплавка.

Указатель датчика топлива всегда показывает, что бак заполнен полностью, если поплавок оторвался от скользящего контакта. Кроме того, такая неисправность может быть обусловлена тем, что провод, который идет к панели приборов, коротит, из-за чего в цепи снижается сопротивление.

Самостоятельная замена

Для проведения замены датчика уровня топлива вам потребуются:

• новое устройство;
• измеритель сопротивления;
• отвертки;
• рожковые накидные ключи.

Помните, что датчик уровня топлива на ВАЗ 2114 располагается около горючего, значит, нужно соблюдать технику безопасности. Сначала выключите АКБ. Целиком демонтировать ее необязательно, требуется лишь отсоединить минусовой провод. Удостоверьтесь, что бак заполнен не больше, чем на 45 процентов. Это значительно упростит процедуру замены.

Порядок действий

Сломанное устройство располагается прямо в баке для горючего. Придерживайтесь такого алгоритма:

• Устройство находится в модуле вместе с насосом топлива. Следовательно, вытащить один только датчик, не задев модуль, невозможно.
• Чтобы получить доступ к модулю, демонтируйте нижнюю подушку на задних сиденьях и отодвиньте обивку багажника.
• Ключом-семеркой открутите крепеж, который удерживает пробку бака для топлива.
• Вы увидите 8 саморезов, прижимающих кромки пробки. Открутите их.
• Слегка подвиньте пробку бака в переднюю сторону.
• Отсоедините от насоса электрические разъемы, используя ключ на 17. Отвинтите от штуцера гайку шланга, подающего горючее.
• Не торопитесь, соблюдайте осторожность. Совершите 1 предварительный оборот. Это даст возможность снизить давление, накопившееся под крышкой.
• По диаметру пробки вы обнаружите 8 гаек. Отвинтите их.
• Демонтируя насос, приподнимите его, разверните по часовой стрелке и наклоните. Это минимизирует вероятность повреждения измерительного поплавка.
• Плоской отверткой подвиньте кольцевой стопор на модуле.
• Демонтируйте крышку модуля.
• Уберите конец подключенного провода с клеммы устройства, отвечающего за регулировку давления.
• Освободите фиксаторы измерителя, сдвиньте его по отверстиям корпуса.
• Демонтируйте датчик.

Теперь вам нужно только поменять снятый измеритель на новый и повторить все перечисленные процедуры в обратном порядке.

Проверка устройства при помощи омметра

Не всегда нужно сразу менять датчик на новый. Бывает, что проблема заключается совершенно в другом узле автомобиля, например, инжекторе. Также, если измеритель неисправен, может быть возможность его отремонтировать. Следует перед проведением замены выполнить проверку датчика:

• Чтобы проверить устройство, подсоедините к его клеммам измеритель сопротивления. Измерять данный показатель требуется, когда рычаг и поплавок находятся в крайних позициях либо посередине.
• В нижнем положении, означающем нулевой уровень топлива, сопротивление должно равняться 285–385 Ом.
• В центральном положении, которое означает заполненность бака наполовину, омметр должен показать 100–135 Ом.
• Самая верхняя позиция — это наполненный на 100 процентов бак. Омметр должен выдавать 7–25 Ом.

Если хотя бы в одной позиции полученные показания расходятся с нормальными, проведите ремонт, либо замену датчика. После того как установите новый измеритель, удостоверьтесь, что установочная стрелка на крышке модуля направлена в сторону багажника. В противном случае вам потребуется опять демонтировать систему и повторять замену.

Самостоятельный ремонт датчика уровня топлива

Отремонтировать ДУТ в ВАЗ 2114 может даже обычный автомобилист. Запчасти для датчика продаются в магазине товаров для авто. Требуется вытащить устройство из бака и ознакомиться с его параметрами. Маркировка размещена на передней части пластинки, непосредственно над шкалой реостата.

Если в поплавке есть отверстие, значит, устранить неполадку будет просто. Вытащите поплавок из гнезда фиксатора и установите новый. При загрязненности полос реостатной шкалы требуется осуществить их очистку. Очищать пластину требуется мягким тканевым материалом либо ватой, намоченной спиртом. Если оторвались провода, их можно аккуратно вернуть на место посредством пайки. Потрескавшуюся пластинку требуется менять на другую.

Видео по теме
