Ошибки при установке проточного водонагревателя

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками — сквозными крепежами.

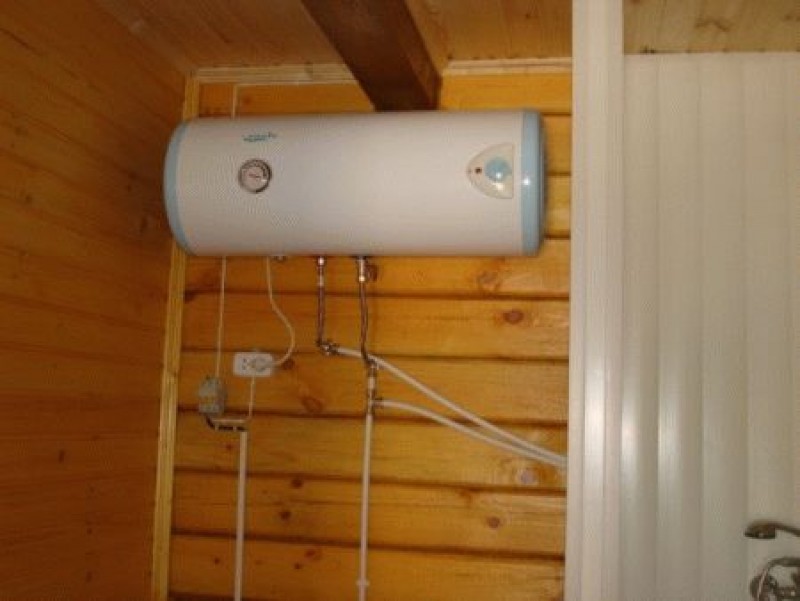

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом — синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

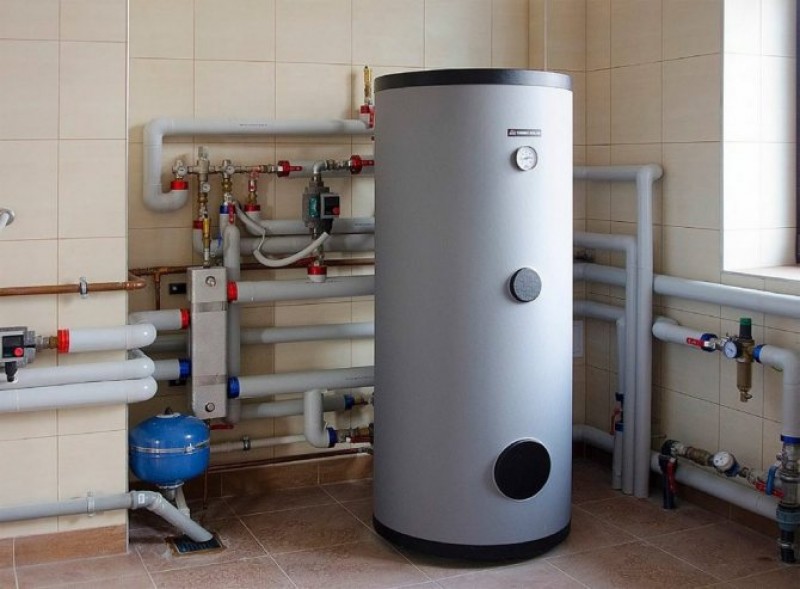

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

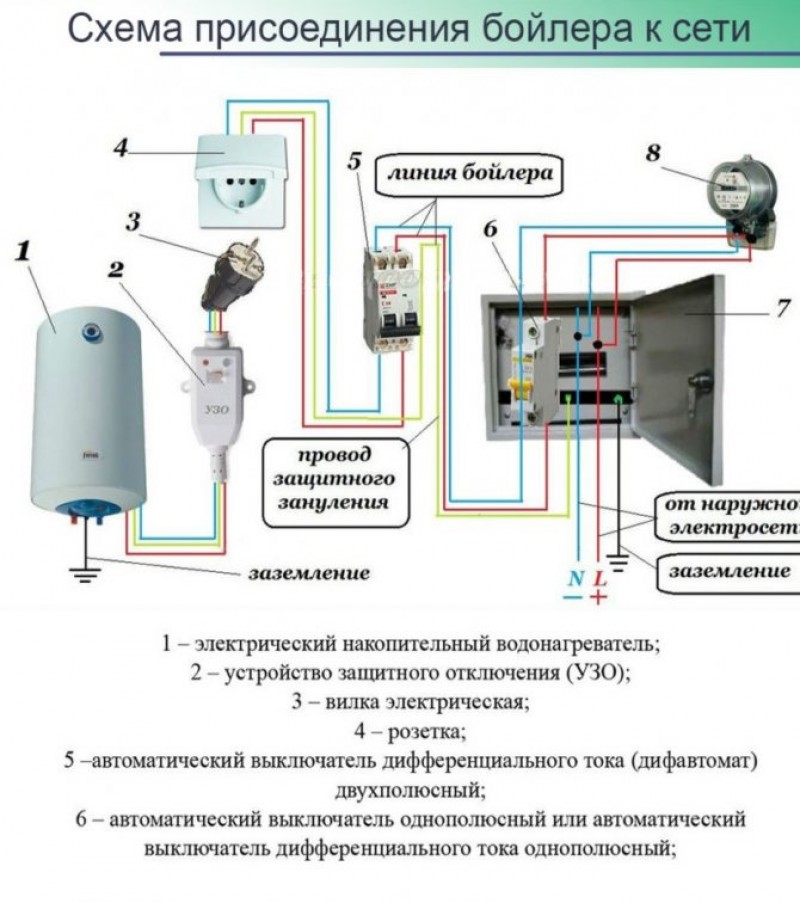

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

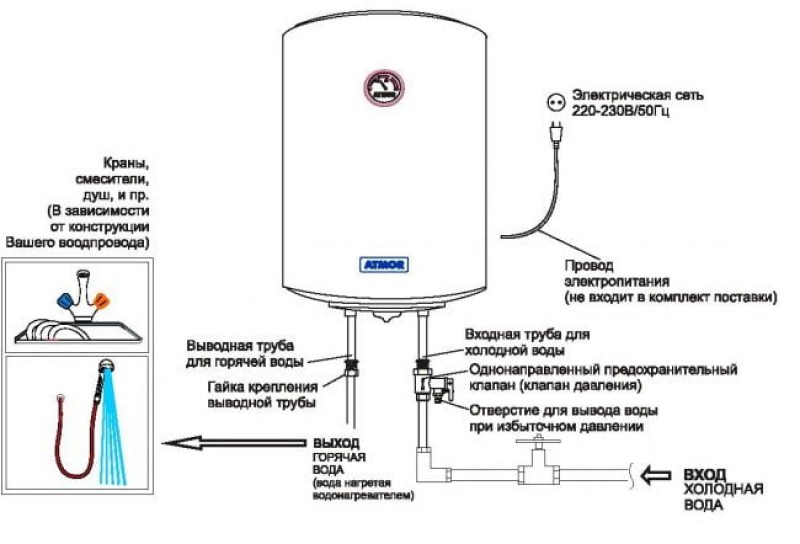

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. Предохранительный клапан.
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м².

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

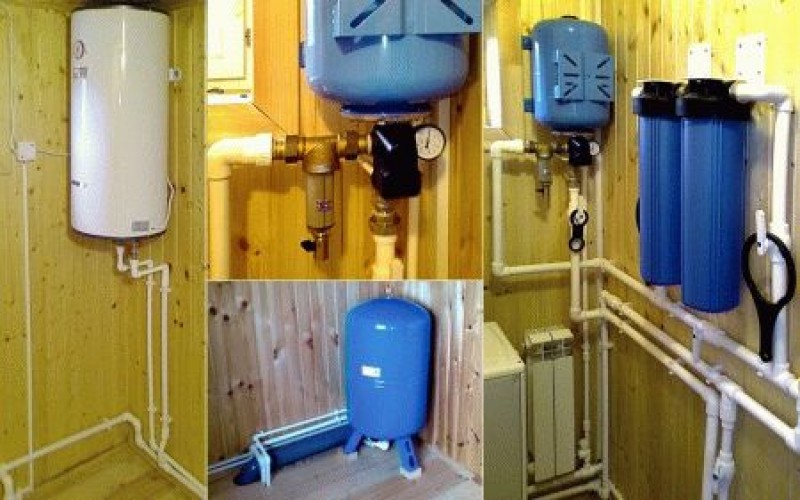

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

1. Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
2. Установка проточного водонагревателя своими руками: пошаговый инструктаж

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Работа с трубопроводами различных типов

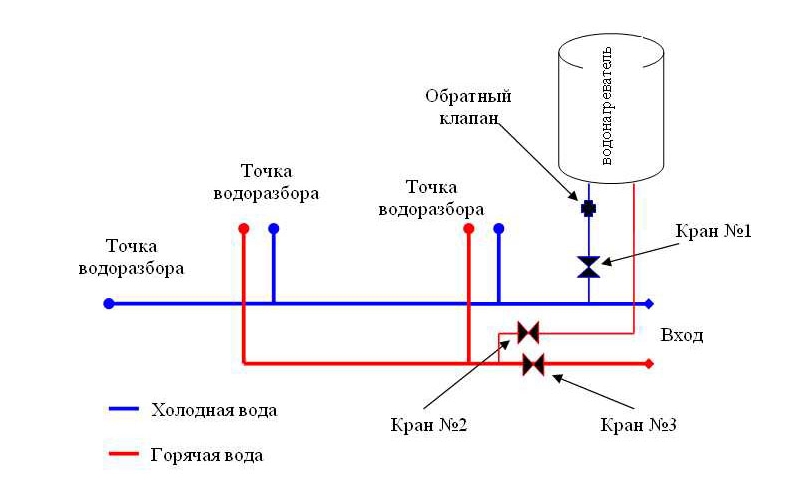

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

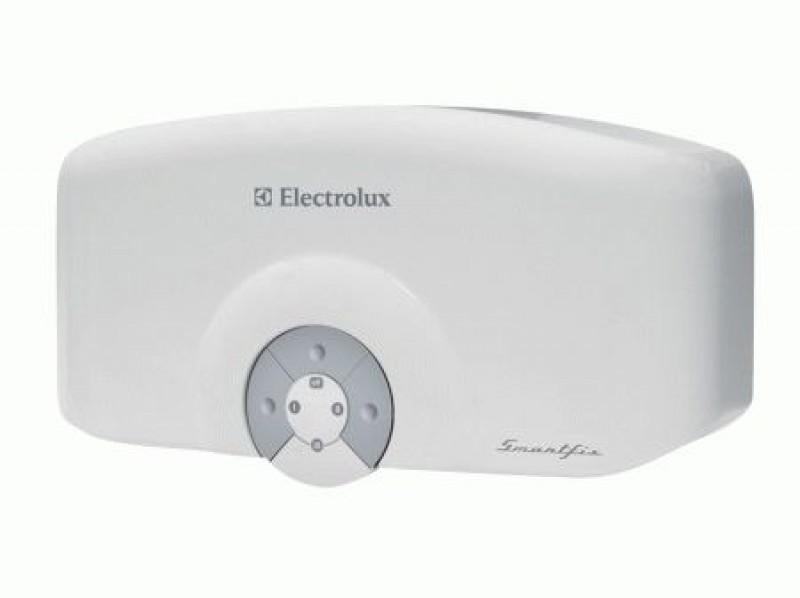

Водонагреватель проточный электрический что это такое

Проточный водонагреватель – это компактное устройство, позволяющее нагревать воду непосредственно перед подачей в кран, без накопления в емкости. Наибольшую популярность получили нагреватели, работающие от электричества благодаря простоте монтажа и управления.

У данного прибора есть свои особенности эксплуатации, на которые стоит обращать внимание перед покупкой. Главный недостаток устройства – сверхвысокое энергопотребление для нагрева воды, и даже самые современные модели не снижают этот показатель

• Проточный нагреватель обычно устанавливают в следующих случаях:
• когда горячая вода необходима постоянно, например, в заведениях общественного питания в местах для посетителей, торговых центрах;
• если нет времени ждать нагрева, к примеру, в загородном доме или на даче;
• в случаях крайне дешевой или вообще бесплатной электроэнергии;
• в условиях нехватки места для полноценного накопительного нагревателя.

Стоит помнить, что, несмотря на долговечные материалы и простоту эксплуатации, проточный нагреватель воды в любом случае прослужит меньше, чем агрегат с баком, а об экономии вообще речи не идет.

Как устроен

Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.

Рассмотрим на примере устройство проточного водонагревателя Термекс:

Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя

Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.

При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.

В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.

При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Частые ошибки монтажа

Установить проточный электрический водонагреватель способен любой человек без навыков сантехника и опыта работы с электричеством

Чтобы прибор работал исправно, важно учесть ряд частых ошибок монтажа:

• при нежелании прокладывать отдельную линию происходит перегрузка общей электропроводки, что приводит к ее перегоранию;
• подсоединение к водопроводу некачественными трубами с зауженным сечением грозит затоплением квартиры и выходом из строя нагревателя;
• при неправильно подобранной мощности электроприбора из крана течет холодная вода или идет перерасход электроэнергии;
• перепутанные на клеммах провода образуют короткое замыкание;
• если водогрейный прибор далеко установлен от водоразборной точки, приходится много сливать холодной воды до появления жидкости нужной температуры.

Ошибки монтажа продумывают еще до начала выбора модели, а также места расположения водонагревателя.

Проточный водонагреватель занимает мало места в квартире. Электроприбор удобен для использования в виде вспомогательного источника ГВС при отключении централизованной подачи горячей воды.

При отключении центрального водоснабжения выходом будет покупка водонагревателя. Промышленность выпускает разные виды этих приборов. Компактностью привлекают проточные.

Установка проточного водонагревателя в квартире или загородном доме не представляет сложности и может быть выполнена самостоятельно. Как правильно следует подключать проточный водонагреватель? Это мощное бытовое устройство, для которого может понадобиться выделенная линия.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

• тройник,
• шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
• предохранительный клапан с дренажным отводом,
• запорный вентиль для отключения системы,
• трубопровод.

На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

• редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
• фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Подключение к водопроводу

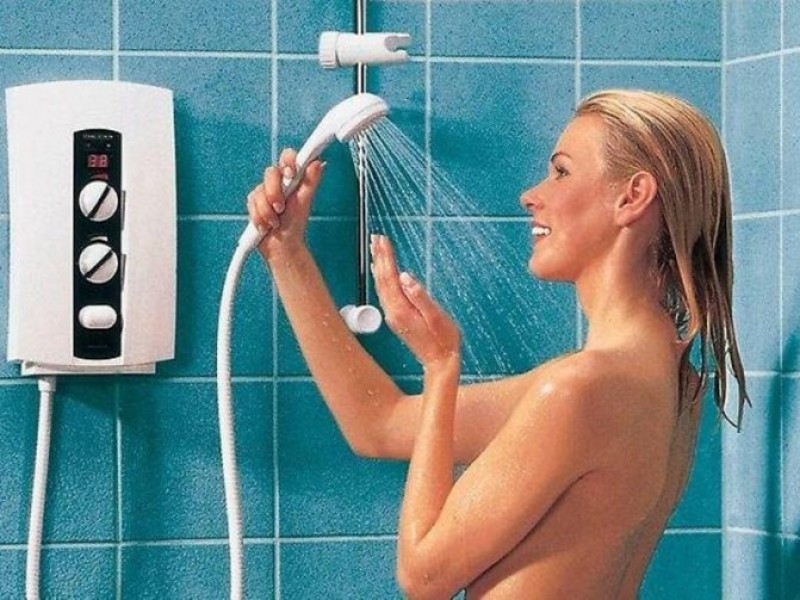

Подключение проточного водонагревателя к водопроводу выполняется разными способами. Выбор зависит от опыта выполняющего эту работу человека и времени, имеющегося на выполнение операции.

Первый метод более простой. Установка своими руками окажется под силу даже новичкам.

1. С душевого шланга снять лейку.
2. Шланг подсоединить к месту входа холодной воды, находящегося на водонагревателе.
3. Установить ручку смесителя в положение «Душ» и убедиться, что пошла теплая вода.
4. Для контроля установить ручку смесителя в положение «Кран» и убедиться, что из крана поступает холодная вода. Это означает, что через нагреватель она не проходит. При восстановлении горячей воды в централизованном порядке прибор отключают от «Душа» и присоединяют к нему свою лейку.

Второй способ правильный, но более сложный. Но и он позволяет установить проточный водонагреватель своими силами. При решении подогревать воду для нескольких точек разбора желательно использовать способ врезания в водопроводную трубу. Можно сделать удобную разводку.

При выборе этого варианта требуется соблюдать правила:

• врезку делать ближе к точкам разбора;
• вентиль устанавливать возле врезки;
• обеспечить доступ к вентилю, чтобы была возможность быстро его закрыть;
• для безопасности установить дополнительные вентили – по одному на каждую трубу.

Дополнительные вентили служат для быстрого перекрытия их при возникновении нестандартных ситуациях. При этом они не должны мешать.

Схема подключения прибора указывает, что слева внизу есть два вентиля. Один служит для перекрытия всей холодной воды, а второй только для той трубы, которая направлена к устройству.

В случае выхода его из строя или обрыве труб есть возможность быстрого перекрытия труб. Но в этом случае нет риска, что душ и краны будут без холодной воды.

Врезание тройника в водопровод зависит от материала водопроводных труб:

• Стальные. Вырезать часть трубы, соответствующей по размеру тройнику. На концах нарезать резьбу. Снаружи уплотнить ФУМ-лентой. Установить тройник.
• Медные. Вырезать кусок трубы необходимой длины. На концы труб надеть прижимные гайки. Развальцевать трубки. Установить тройник и зафиксировать гайками.
• Полипропиленовые. Вырезать часть трубы таким образом, чтобы оставшиеся концы могли войти в тройник. Припаять установленный тройник.Для подключения необходим шланг, который можно купить в магазине. Его длину следует выбирать с запасом.

Шланг следует подсоединить к тройнику или вентилю. Закрутить до конца находящуюся на конце шланга прижимную гайку. Окончательно дожать ее с помощью ключа. Вкрутить в прибор второй конец шланга и также зажать его ключом.

Перед тем как начать подключение проточного водонагревателя к водопроводу, следует проверить, установлены ли на вводе в квартиру фильтры. Это предотвращает выход прибора из строя из-за плохого качества воды.

Подключение

Требования к установке любого водонагревателя:

• Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
• Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
• Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
• Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

1. Шаровой вентиль.
2. Предохранительный клапан для водонагревателя.
3. Тройник с подключенным дренажным краном для сброса воды.
4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

1. Штуцер для подключения к водонагревателю.
2. Шаровой вентиль.
3. Тройник для включения в линию ГВС
4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Схема подключения водонагревателя к элекричеству

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Подвод воды

После того, как решен вопрос с электрикой, настало время подвести холодную воду к устройству.

Водонагреватели снабжаются тремя штуцерами:

• Подсоединение холодной воды.
• Подача горячей воды.
• Сброс воды.

С первых двух снимаются защитные колпачки и удаляются резиновые заглушки. Резьба уплотняется льном и наносится смазка. Затем на штуцер холодной воды устанавливается предохранительный клапан, идущий в комплекте к аппарату. На нем, как правило, указано направление движения воды. Нарисованная стрелка должна быть обращена к корпусу. Если же маркировки нет, то устанавливаем клапан таким образом, чтобы его носик смотрел вниз.

Рано или поздно, может возникнуть ситуация, при которой придется отсечь контур водоснабжения от водогрея. Для этого желательно установить запорный кран. Резьба уплотняется фум-лентой или льном. Далее следует смазка. Осталось затянуть резьбу при помощи ключей.

Подключение к системе смесителя производится гибким шлангом, идущим в комплекте. Собираем тройники и краны, подсоединяем их к системе.

Далее производится подключение аппарата к подающей трубе и выполняется разводка горячей воды.

Теперь устройство готово к работе. Осталось лишь проверить герметичность стыков. Облегчает задачу обычная бумажная салфетка или туалетная бумага. Если на импровизированном «тестере» обнаружена влага, то соединение подтягивается и снова проверяется до тех пор, пока тест не покажет «сухо».

Когда водонагреватель устанавливается в ванной комнате, можно подключить душ непосредственно к аппарату. Для этого нужно использовать душевую насадку, которая идет в комплекте с устройством. Дело в том, что в ней отверстия меньшего диаметра, нежели в стандартной душевой головке. При установке обычного душа, вода через нагреватель будет проходить с большей скоростью и не сможет хорошо прогреться.

При использовании водонагревателя нужно помнить о том, что его нельзя использовать без воды. Это приведет к перегреву ТЭНов и выходе их со строя. Поэтому при отключении устройства, сначала отключается электричество, а потом подача воды. Если ТЭН будет постоянно омываться водой, то прослужит верой и правдой долгое время.

А если еще на входе будет стоять фильтр, предотвращающий осаждение жестких солей, то будет вообще хорошо. Нагревательные элементы не так быстро обрастут «шубой», мешающей правильной теплопередаче.

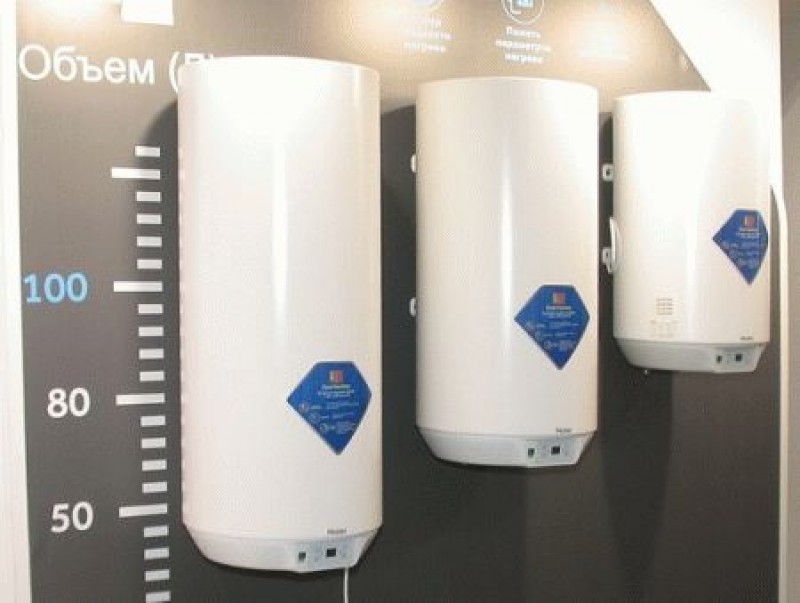

Установка накопительного водонагревателя

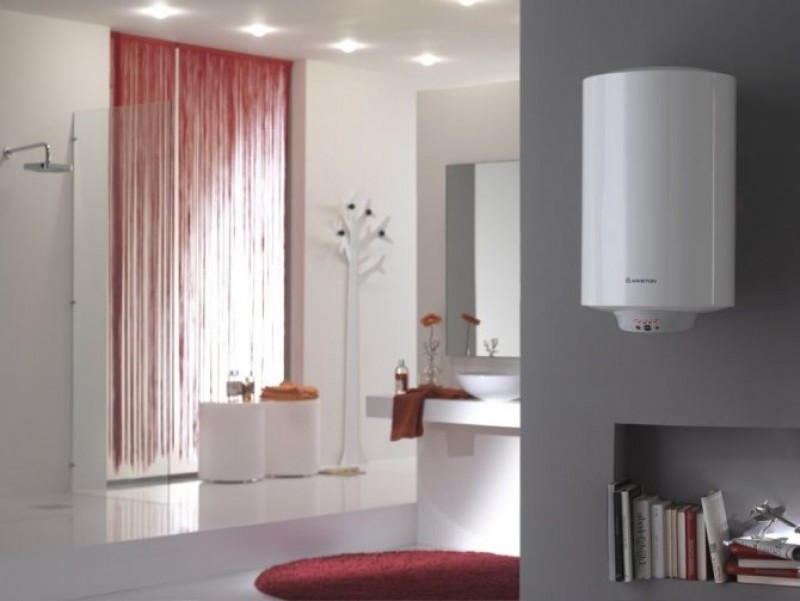

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

Частые ошибки

Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.

Наиболее частыми ошибками являются:

• такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
• включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
• для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
• трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
• неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
• неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
• неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.

Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.

Установка проточного электрического водонагревателя

Весь процесс можно разбить на три стадии:

1. Вешаем водонагреватель на стену.
2. Подводим к устройству холодную воду.
3. Подключаем аппарат к электросети.

Что нам понадобится:

• Дрель и сверло по бетону.
• Дюбели и анкера.
• Молоток с отверткой.
• Медный трехжильный провод с двойной изоляцией. Сечение в 2,5 квадрата.
• Газовый и рожковый ключ (22).
• Евророзетка. Выбирайте с заземлением (заранее позаботьтесь, чтобы оно было подведено к точке).
• Плоскогубцы.
• Лента фум.
• Труба. В данном случае металлопластик.
• Тройник, вентиль и кран.

Обычно водонагреватели размещаются в кухне или ванной комнате. В первом случае зачастую бывает удобно установить аппарат в нижний угловой шкаф. При этом крепить устройство желательно не к стенке шкафа, а к самой стене сквозь МДФ.

Водонагреватели не любят, когда их располагают в наклонном положении или на ребре. Такие эксперименты приводят к тому, что вода, поступающая в устройство, не закрывает полностью ТЭНы, вследствие чего они быстро сгорают.

Прежде чем приступать к монтажу, необходимо разметить место креплении и дрелью просверлить отверстия под анкера. Собрать крепеж и при помощи дюбелей и анкеров зафиксировать его. Теперь можно повесить водонагреватель на место.

Подключение водонагревателя к сети

Что нужно знать:

Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
Популярный вариант установки маломощных моделей – через розетку

Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
Нельзя пользоваться розеткой, если оборудование очень мощное

Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Правила перед подключением:

• Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
• Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Принцип отбора воды из бака

Существует одна верная схема подключения накопительного водонагревателя, учитывающая особенности его конструкции и позволяющая при необходимости быстро опорожнить бак. Такая необходимость возникает по следующим причинам:

• плановая очистка бака и ТЭНа от накипи;
• возникновение неисправности;
• переезд или замена аппарата новым;
• опорожнение водонагревателя на даче либо в доме с периодическим отоплением в зимний период.

Подсоединение водонагревателя к водопроводу, схема его установки и размещения должны учитывать, что отбор воды осуществляется из верхней зоны бака. Это объясняется тем, что вверху вода самая горячая, а в нижнюю зону происходит пополнение холодным потоком при наличии водоразбора в системе ГВС. Отбор происходит через вертикальную трубку, срез которой находится именно в верхней зоне.

Нельзя допускать, чтобы вода из емкости могла вернуться в систему холодного водоснабжения, поэтому подключение бойлера к водопроводу выполняется через обратный клапан. При падении давления в сети в результате отключения воды клапан не даст содержимому бака перетечь обратно в трубу.

В результате стандартного подключения бойлера к водопроводу его не удастся быстро опорожнить, открыв кран горячей воды. Даже откручивание трубы ГВС от штуцера не даст эффекта, поскольку забор воды располагается слишком высоко, а на холодной стоит обратный клапан. Проблему слива решает простая схема подключения водонагревателя к водопроводу, собираемая на этапе установки аппарата.

Водонагреватель для душа на даче

Даже посещая дачный участок время от времени, на нем хочется иметь доступ к горячей воде, ведь, хорошо потрудившись на даче, так приятно постоять под теплым душем. Если же семья переехала на дачу на летний период, проблема наличия теплой воды в душе становится еще актуальнее. Организовать присутствие горячего водоснабжения на дачном участке не так сложно, если правильно подобрать подходящий водонагреватель.

• Наличие нагревателя позволяет в любое время принять на даче душ с теплой водой.
• Подобрав подходящую модель, нагреватель можно установить на любом участке.
• Устройства для дачи весьма экономно тратят энергетические ресурсы, поскольку не требуется большой объем нагретой воды.
• Вода нагревается до оптимальной температуры довольно быстро.
• Водонагреватель можно установить даже при отсутствии на даче централизованной магистрали подачи газа или воды.

В зависимости от источника энергии, который используется для нагревания воды, все аппараты для душа на даче делят на следующие виды.

Электрические водонагреватели наиболее востребованы для дачного участка, поскольку отличаются невысокой мощностью, поэтому с ними нет проблемы с подключением к электросети (большинство дач подключено к электромагистралям). Кроме того, у них доступная цена и достаточно простая установка. Наиболее распространены накопительные нагреватели этого типа. Работают такие устройства по одному принципу – поступающая внутрь бака холодная вода нагревается ТЭНом, поднимается вверх прибора и выходит через выводную трубу, когда пользователь включает душ. Существуют также проточные модели, однако их мощность довольно высокая, поэтому такие аппараты не подходят для многих дачных участков.

Газовыми нагревателями интересуются при наличии газовой магистрали на даче или рядом с ней. Также есть аппараты, работающие от газового баллона, но их использования обходится дороже. Наиболее часто для дачи выбирают проточные нагреватели. Принцип их работы заключается в нагреве воды во время протекания по теплообменнику, на который воздействует тепло от газовой горелки. Преимуществами газовых нагревателей являются экономичная работа и быстрый нагрев воды. Существующие накопительные приборы, работающие на газе, отличаются очень большими размерами, поэтому редко выбираются для установки на дачном участке.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Подключение бойлера к электросети

1. Проводка прокладывается в защитной гофре. Также монтаж кабеля можно выполнить в заранее подготовленной штробе.
2. Штроба выполняется с помощью перфоратора или штроборезом. Медные провода 2,5 мм сечения прокладываются от места размещения водонагревателя до защитного автомата и дальше к счётчику.
3. Перед непосредственным проведением электромонтажных работ необходимо обесточить помещение, в котором устанавливается бойлер.
4. Подсоединение кабеля подходящего к водонагревателю выполняется в клеммной коробке с помощью соответствующей отвёртки.
5. После того как все провода подключены согласно схеме, переходят к пусконаладочным работам. Но перед этим наполняют резервуар водой путём открытия крана, установленного на входе бойлера.
6. На следующем этапе открывается кран на трубопроводе горячего водоснабжения, чтобы воздуху в бойлере было куда уходить, высвобождая место под жидкость. Также нужно открыть горячий кран в любой точке забора воды – в умывальнике или раковине на кухне.

После того как резервуар будет заполнен и из смесителя потечёт вода, его перекрывают. Наполненный водой бойлер создаёт определённое давление в трубопроводе поэтому выждав несколько часов нужно проверить все места стыков труб на наличие протечки. При обнаружении последней нужно поджать гайки.

Подготовительные работы

Ничего сверхсложного нет в подсоединении нагревательного бака к водоснабжению, поэтому монтажные работы можно провести самостоятельно.

На начальном этапе нужно проделать такие действия:

1. Детально изучить инструкцию, приложенную к подогревателю воды.
2. Прикрепить саму конструкцию к несущей стене.
3. К водонагревателю подвести водопроводные трубы. Задача намного упростится, если терморезервуар находится недалеко от водопровода. При другом его расположении потребуется для подводки, использовать трубы из металлопластика или пропилена.
4. Подготовить самые необходимые инструменты. К примеру, устройство для обрезки труб, рулетку, разводной ключ, для пайки труб паяльник или сварочный аппарат.
5. Купить в скобяном магазине дополнительные материалы — запорные вентили, фитинги, тройниковые краны, шланг для соединения, муфту-«американку», паклю изо льна, изолирующую ленту.

Инструменты для монтажных работ

Чтобы подключение водонагревательного прибора прошло без проблем, нужно заранее подготовить все нужное к проведению монтажных работ.

Список материалов и инструментов:

1. Измерительный прибор (рулетная, сантиметровая лента или линейка).
2. Электродрель со сверлами, перфоратор или любой ударный инструмент.
3. Для крепления терморезервуара к стене понадобятся крепежные элементы. К примеру, те же анкеры, кронштейны.
4. Для соединения частей понадобится монтажный ключ. В комплект можно дополнительно включить пассатижи, разводной инструмент.
5. Для врезания в трубопровод нужно иметь соединительные и переходные тройники.
6. На входящую точку в терморезервуар купить запорные вентили. В дальнейшем при любой необходимости можно отключать оборудование.
7. Соединительные материалы для прочности и непроницаемости. Это паста, пакля изо льна, лента для уплотнения соединений.
8. Гнущиеся, гибкие шланги нужны для ввода/вывода воды в/из терморезервуара.

В ходе заготовки инструментария и материалов следует учитывать индивидуальный подход в подсоединении к водопроводу подогревательного агрегата. Например, в проекте может быть продуман байпасный вариант или присоединение других труб.

В подобной ситуации трубы покупают, согласно с их техническими возможностями. При выборе помните, что у материалов разная устойчивость к повышенной температуре.

Как правильно установить проточный напорный водонагреватель?

В отличие от предыдущего, такой бойлер крупнее и мощнее — он может подавать горячую воду в несколько мест одновременно. Лучше всего его устанавливать рядом там, где тёплая вода нужнее всего — ванная комната или кухня. В квартире зачастую напорная установка монтируется в тех же местах, что и накопительная. Главное — защитить от попадания воды и обеспечить беспрепятственный доступ к нему в случае ремонта.

Что понадобится?

• Бойлерная установка;
• Перфоратор и свёрла по керамике и бетону;
• Шурупы (дюбели);
• ФУМ-лента;
• Два гибких шланга;
• Два тройника;
• Два крана Ду 15;
• ПВС-кабель 3х4;
• дифавтомат на 25 А.

Так же, как и при установке накопительного водонагревателя, нужно по шаблону разметить место нахождения устройства и просверлить два отверстия для дюбелей или шурупов, если будете устанавливать на специальную планку. Закрепите бойлер и переходите к проведению воды и электричества.

Подключение проточного напорного водонагревателя в квартире

Примерная схема подключения проточного водонагревателя выглядит так:

1. От смесителя через тройник проведите горячую воду к выходу из бойлера по гибкому шлангу и уплотните соединение ФУМ-лентой.
2. Ко входу закрепите той же лентой второй шланг и через тройники подведите прямо к холодному стояку.
3. Снабдите трубы соответствующими кранами.

Подключение проточного водонагревателя такого типа через розетку никто не производит; ведут сразу к щитку через дифавтомат, соединяя их подходящим трёхжильным кабелем.

Как правильно запустить?

1. Закройте кран на горячем стояке и откройте на бойлере;
2. Включите горячее водоснабжение в раковине и дождитесь нормальной струи без шипения;
3. Включите нагрев, подав электричество к автовыключателю.

Убедитесь в исправности подключенного бойлера и наслаждайтесь комфортной жизнью вне зависимости от ремонтных работ теплотрассы и сезона.

Как выбрать место для установки?

Каждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.

Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.

При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится устанавливать два разных бака:

• один используется для кухни;
• другой предназначен для санузла.

Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.

Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.

Что может понадобиться для установки бойлера своими руками?

• профессиональный перфоратор с буром, соответствующим диаметру трубопровода, строительная рулетка, ножовка по металлу или труборез;
• набор гаечных ключей или газовый аналог;
• отвёртка с крестовой и плоской насадкой, пассатижи и бокорезы;
• строительная пакля или специальная монтажная лента;
• запорные краны в количестве, которое зависит от типа бойлера – проточный или накопительный водонагреватель;
• тройники в соответствии с диаметром водопровода и патрубками бойлера;
• специальные шланги, защищённые армированием;
• металлопластиковые или другие трубы длиной, которая просчитывается непосредственно по месту проведения монтажа.

В случае необходимости замены старой электропроводки либо прокладки новых кабелей понадобятся следующие материалы:

• трёхжильные медные или алюминиевые кабели и гофра;
• мощный автомат или качественная розетка.

Только подготовив всё необходимое, можно переходить к непосредственной врезке накопительного бойлера в трубопровод и подключения в электрическую сеть своими руками.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Нюансы схем подвода воды

В бойлер холодная вода подается посредством трубопровода, который в процессе подключения титана к водопроводу необходимо подсоединить к стояку централизованной системы водоснабжения.

На линии подачи холодного водоснабжения нужно монтировать элементы, обеспечивающие работу нагревательного оборудования, в том числе:

1. Запорный кран.
2. Фильтр (в некоторых случаях).
3. Сливной кран.
4. Предохранительный клапан.

Все перечисленные элементы схемы монтируют на участке, находящемся между трубой поступления холодной воды и бойлером в определенном порядке. Линии вывода нагретой жидкости также комплектуют запорным краном по умолчанию. Но данное требование не относится к обязательным и, если его не поставить на выходе, это не считается серьезной ошибкой.

Схема, в соответствии с которой выполняют подключение к водопроводу электрического водонагревателя проточного типа, относится к упрощенным вариантам по сравнению с накопительными бойлерами. В этом случае достаточно смонтировать перед входным штуцером холодной воды всего лишь один запорный кран.

Что касается установки запорного вентиля на выходе горячего водного потока при установке проточных водонагревателей, то этот момент многими производителями считается грубой монтажной ошибкой.

Кроме этого, необходимо учитывать: когда источником снабжения холодной водой для аппарата проточного типа является колодец, скважина и т.д., специалисты советуют после крана располагать фильтр грубой очистки. Нередко отказ от его установки завершается потерей гарантии, предоставляемой производителем оборудования.

Монтажные схемы и решения

Возможные варианты подключения:

• через систему безопасности;
• напрямую к коммуникациям.

Первый из вариантов распространен в случаях, когда нужно подключить накопительный бак. Давление в нем часто увеличивается, что является следствием естественных процессов (расширение горячей воды). Кроме того, уровень давления централизованной системы тоже может превышать предельное значение нагрузки, выдерживаемой бойлером. В результате подключение без элементов системы безопасности при таких условиях приводит к сокращению срока службы агрегата.

Напрямую с коммуникациями соединяются патрубки проточного агрегата. В данном случае на устройство не оказывает воздействия ни один из перечисленных факторов. Это позволит упростить монтаж. На длительность эксплуатации бойлера прямое подключение в данном случае не влияет.

Схема подключения к электросети

Каких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля

Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм 2.

Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.

Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.

Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.

Самостоятельный монтаж

Существует несколько вариантов подключения водонагревателя к водопроводу в квартире. Схема установки может выбираться произвольно исходя из имеющихся материалов и наличия свободного пространства.

Монтаж бойлера дело не из простых, поэтому не стесняйтесь просить помощи у мастеров

Во время работы могут понадобиться следующие предметы:

• металлическая линейка, рулетка или любой другой доступный измерительный прибор;
• ударный инструмент с набором свёрл (можно применять специальную дрель, оснащенную функцией удара, или перфоратор);
• монтажные ключи и пассатижи;
• крепежные детали для фиксации бойлера на стене (анкеры, кронштейны);
• фитинги, которые предназначены для установки в водопровод;
• запорные краны, устанавливаемые на входе в устройство и дающие возможность моментального отключения;
• гибкие шланги разного диаметра и длины;
• пакля, специальная лента и прочие материалы, обеспечивающие герметичность соединения.

В этот список могут быть добавлены и другие инструменты. Их набор нужно составлять исходя из имеющихся условий и поставленных задач.

Основные ошибки, допускаемые при монтаже бойлера

Если домовладелец решил самостоятельно проводить подключение накопительного водонагревателя, ни при каких обстоятельствах нельзя делать следующих вещей:

• производить замену поставляющихся в комплекте с прибором комплектующих;
• включать прибор в сеть переменного тока при отсутствии воды в баке;
• разбирать прибор при подключении водонагревательного устройства в электрическую сеть;
• включать или использовать незаземлённый прибор;
• эксплуатировать оборудование при несоответствующих параметрах давления воды в центральном водопроводе;
• выполнять полный слив воды из бака в процессе работы накопительного бойлера.

И самое главное, ни при каких обстоятельствах нельзя пренебрегать техникой безопасности при подключении бойлера – достаточно мощного электроприбора. Если закрались какие-либо сомнения в правильности самостоятельного проведения монтажных работ, целесообразно обратиться за помощью к профессионалам.

Чтобы разобраться, что такое водонагреватели, как подключать такие приборы и в чём выгода их использования, не нужно быть профессиональным электриком или строителем. Все монтажные работы под силу выполнить каждому человеку, который хотя бы немного знаком с устройством водопровода и умеет разбираться в простейших электрических схемах. Главное, внимательность, следование всем правилам техники безопасности и, конечно же, желание, без которого лучше самостоятельно не браться за такую работу.

https://youtube.com/watch?v=HA9JlpwQXTI

Виды бойлеров, какой выбрать

Для использования в бытовых условиях можно подключать водонагреватели различных видов. Использование твердотопливных титанов в качестве водонагревателей на сегодняшний день совершенно не актуально, хотя в загородных домах такие устройства еще встречаются и на рынке присутствуют. Более актуальны следующие виды:

1. Бойлеры прямого нагрева.
2. Устройства косвенного нагрева, когда процесс происходит с использованием промежуточного элемента.
3. Водонагреватели комбинированных конструкций.

Не знаете какой водонагреватель лучше – проточный или накопительный ? Чтайте в статье и вы узнаете все плюсы и минусы водонагревателей различных типов.

Бойлеры прямого нагрева

Такие устройства включат в себя нагревательный элемент, расположенный непосредственно в емкости с водой. Энергоносителем в данном случае является газовая горелка, отделенная от воды герметичной перегородкой. Такие водонагреватели наиболее экономичны, но их подключение связано с дополнительными хлопотами и затратами:

1. Необходима установка дымоотводного канала.
2. Газовые аппараты требуют устройства вытяжной вентиляции.
3. Для обеспечения нормального процесса горения необходимо устраивать приточную вентиляцию.
4. Объекты подведомствен ГорГосТехНадзору и его эксплуатация находится под постоянным контролем этой организации.
5. В ряде регионов введено требование обязательного подключения газоанализатора, что само по себе стоит немалых денег.

По мере накопления осадка анод можно заменить. В электрических нагревателях он располагается непосредственно в баке с водой. Такая конструкция наиболее популярна у пользователей, поскольку не требует каких либо согласований и капитальных затрат на строительство.

Бойлеры косвенного нагрева

Само устройство состоит из наружного металлического кожуха, термоизолирующей прослойки и внутреннего корпуса, что позволяет эффективно защищать систему от потерь тепла во внешнее пространство. Таким же образом устроены все бойлеры независимо от типа и конструкции. Системы безопасности (предохранительный клапан) также устроены одинаково.

Бойлеры косвенного нагрева наиболее эффективны в плане расходов, но они имеют и ряд недостатков. Одним из них являются большие габаритные размеры, в городской квартире такой агрегат разместить вряд ли возможно. Второй недостаток – привязка к системе отопления, что не позволяет получать горячую воду в межсезонье.

Критерии безошибочной установки оборудования

Следует придерживаться рекомендаций:

• в большинстве случаев водонагреватели выпускаются без питающего кабеля, его нужно подключать самостоятельно, но сначала необходимо правильно определить сечение — в соответствии с мощностью агрегата;
• при выборе фитингов учитывают диаметр коммуникаций и размер патрубков;
• недопустимо подключать трубы централизованной системы меньшего сечения, чем у патрубков, это считается грубым нарушением процесса монтажа, однако рекомендуется соединять коммуникации большего размера и патрубки малого диаметра;
• предусматривается возможность установки автоматического выключателя, что позволит предотвратить выход бойлера из строя.

Подключение бойлера к водопроводу: схема

Схема подключения бойлера

В процессе подключения уже подвешенного бака, требуется рассмотреть вопрос о проведении к нему трубопровода с холодной водой, и отведения от него трубы с горячей водой. При этом, если квартира была подключена к сети горячего водоснабжения, его требуется полностью отключить либо установить отдельный кран запорной арматуры, дабы исключить утечку горячей воды. При монтаже бака, не стоит устанавливать шланги, так как их износ может привести к неминуемому прорыву и затоплению соседей снизу. Прокладка электропровода, возможна от ближайшей розетки, однако во избежание её оплавления, стоит прибегнуть к установке автоматов.

Запорная арматура (шаровые краны) так же должны быть установлены на входном и выходном патрубках бойлера. Они понадобятся при консервации либо ремонте элементов бака

И важно не забыть установить клапан сброса, который защитит бак от переизбытка давления воды, и не позволит ему полностью выпустить воду. Включённый бак, без воды просто выйдет из строя, его нагревательные элементы сгорят

На заметку!
Сброс воды через клапан производится через тонкую трубку, наподобие капельницы. Трубка соединяется с водоотводящим патрубком. И направлена в бак унитаза, или непосредственно в канализационную трубу. На трубопроводе холодного водоснабжения, непосредственно перед бойлером, рекомендуется установка фильтра тонкой очистки, это предупредит попадание частичек, загрязняющих бак изнутри.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью

Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам.

Однако существует несколько причин, которые допускают самостоятельную установку:

• дефицит денежных средств на оплату услуг;
• необходимость срочной установки прибора;
• желание обучения и приобретения новых навыков (лучше под контролем специалиста);
• перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.
