Ошибки при узи сердца

Эхокардиография: показания и что может исказить данные

Эхокг — метод исследования, дающий представление о строении сердца, визуально показывающий наличие патологий. При этом кожные покровы пациента остаются целыми. Процедура безболезненная и не требует специальной подготовки.

Содержание:

• Эхокардиография сердца: что это

• Показания к проведению эхо сердца

• Что может исказить данные эхокг сердца

• Как проходит процедура эхокг

Эхокардиография сердца: что это

Эхокардиография сердца представляет собой ультразвуковое исследование сердечной мышцы. Через специальный датчик ультразвук подается в ткани и, отражаясь от стенок сердца, дает представление о состоянии органа. В основе эхокардиографии лежит метод допплерометрии.

Через эхокардиографию можно определить:

• качество кровотока в сердце, его скорость;

• целостность клапанов;

• наличие пролапса;

• пороки;

• размер и состояние камер сердца;

• толщину стенок;

• наличие жидкости в полости перикарда;

• сократительную способность сердечной мышцы.

Когда кардиограмма показывает наличие проблемы в работе сердца или доктор слышит шумы, назначается эхокг. Кардиограмма в паре с эхо дает более полное представление о работе сердца. Поэтому, часто оба эти исследования проводятся поочередно в рамках одного обследования. С помощью кардиограммы удается изучить ритм и ЧСС, выявить предынфарктное состояние или дисфункцию одного из желудочков. А эхокг покажет все анатомические особенности строения жизненно важного насоса и укажет на причины проблемы, что облегчит поиск правильной терапии.

Показания к проведению эхо сердца

Причин, по которым врач может направить на эхокг, много. Одни связаны с острым состоянием больного, когда необходимо в срочном порядке определить наличие функциональных патологий перед оперативным вмешательством. Например, когда кардиограмма показывает дисфункцию одного из предсердий или указывает на предынфарктное состояние. Кроме того, несрочные ситуации также могут быть поводом для ультразвукового исследования сердца:

• нарушения ритма (тахикардия, аритмия);

• подозрение на наличие аневризмы;

• тромбоэмболия;

• проявления приступов стенокардии, сопровождающиеся ощущением жара в груди.

Другие показания, требующие эхокардиографии:

• врожденные пороки сердца;

• артериальная гипертензия;

• фибрилляция предсердий;

• инфаркт миокарда;

• эмболия.

Когда во время планового обследования при помощи стетоскопа врач слышит шумы, он также должен назначит эхо кг сердца, чтобы определить, хорда дает такой звук или жизни пациента угрожает опасность.

Отдельно направляют на эхокг беременных женщин, жалующихся на одышку и скачки давления. Для многих результаты обследования становятся поводом для планового кесарева сечения, потому как в ряде случаев естественные роды могут негативно сказаться на сердечном клапане или других проблемах, связанных с качеством перекачивания крови.

В городских поликлиниках часто приходится подолгу ждать очереди на эхокардиографию сердца, а купить номерок в очередь нельзя. Для ускорения процесса можно воспользоваться услугами платных клиник, где, как правило, проводят обследование в день обращения.

Что может исказить данные эхокг сердца

Не всегда исследование дает точное представление о состоянии органа. Прежде всего, это связано с тем, что эхокардиография возможна благодаря наличию межреберных промежутков, в которые направляется ультразвук. Если у пациента особое строение скелета, при котором ребра представляют собой широкую костную пластину, обследовать его сердце при помощи эхо гк не получится.

Отдельно стоит выделить детей в качестве сложных пациентов, потому как большинство из них не могут лежать спокойно и не шевелиться, пока доктор водит датчиком по ребрам. У одних эта процедура вызывает смех, у других — плач. Оба состояния сильно искажают картину.

Люди с высокой массой тела также подвержены риску искажения показателей. Плотная жировая ткань может мешать прохождению волн, или застилать пространство между ребрами, делая его непроходимым для ультразвука. Также, роль преграды нередко играют некоторые легочные болезни, например выраженный фиброз легких или частичное заполнение жидкостью. Эти состояния скрывают все, что находится за стенками органа дыхания.

Подобные ситуации не означают, что такие пациенты не могут рассчитывать на эхокардиографию. Даже при наличии патологии легких, широких ребер и лишнего веса можно пройти процедуру, но уже при помощи другого датчика — чреспищеводного. Его, как гастроскоп, опускают через пищевод в желудок, чтобы оттуда направить ультразвуковые волны в сторону сердца. Это позволяет обойти преграду грудной клетки и легких.

К сложным в диагностике пациентам можно еще отнести больных с заболеваниями кожи грудной клетки, протекающими в острой стадии. Само заболевание кожи никак не мешает просматривать сердечную мышцу, но из-за необходимости использовать специальную гель-смазку процедура может оказаться под запретом, так как нарушение целостности кожных покровов является прямым противопоказанием. Таким пациентам тоже на помощь приходит датчик, исследующий сердце через пищевод.

Как проходит процедура эхокг

Специально подготовки эхокардиография не требует. Лучше перед процедурой не нагружать организм продуктами и напитками, влияющими на артериальное давление, чтобы не исказить картину относительно качества кровотока. Если потребуется стресс-эхо обследование, лаборанты сами направят пациента на тренажер для того, чтобы дать определенное количество нагрузки на сердечно-сосудистую систему.

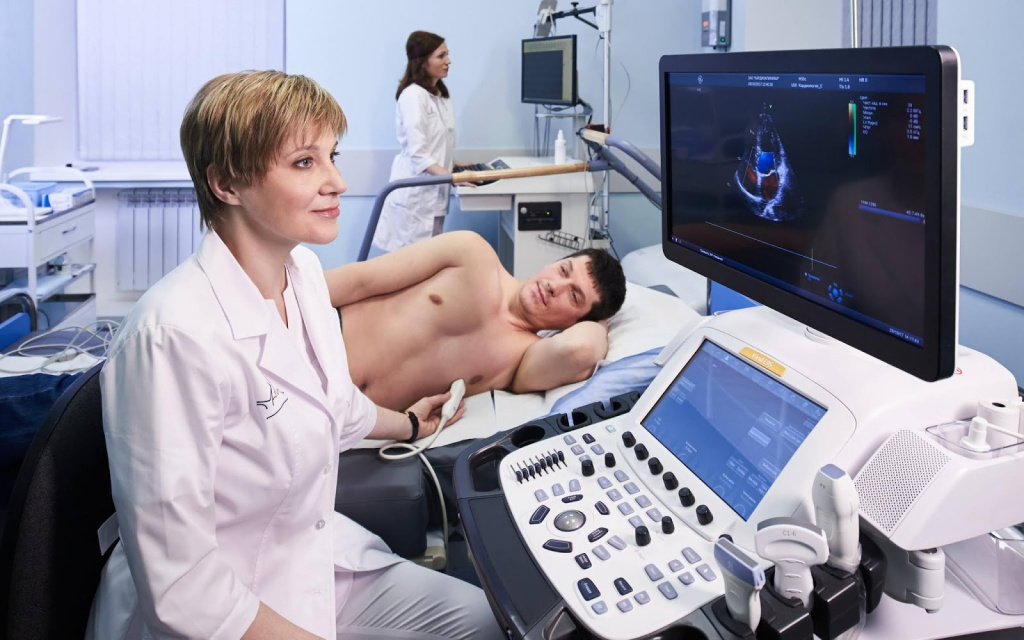

В обычном режиме больного просят лечь на кушетку, повернувшись на левый бок. Для удобства ноги сгибают в коленях. Врач закрепляет на теле пациента специальные датчики-электроды, которые будут фиксировать сердечный ритм. На область под левой грудью наносят специальный гель, часть которого используют и для смазывания ультразвукового датчика.

Предварительно доктор надевает перчатки и начинает исследование, приложив датчик к межреберному пространству. Результаты эхо сразу выводятся на экран аппарата, где врач проводит замеры клапанов, сердечных стенок, предсердий и получает много другой важной информации.

Во время процедуры могут быть неприятные ощущения, связанные с тем, что датчик ультразвука врач часто водит с надавливанием на грудную клетку, чтобы нащупать межреберную щель.

УЗИ сердца (эхокардиография) — метод исследования, основанный на применении ультразвука для оценки состояния органа. При проведении процедуры оборудование вырабатывает поток ультразвуковых волн, которые находятся вне пределов слышимости уха человека. Когда они достигают исследуемого органа, происходит их отражение и возврат. Полученные сигналы регистрируются аппаратурой, которая на основе полученных данных создает изображение органа на мониторе.

Ультразвуковое исследование сердца позволяет оценить его размеры, состояние слоев и клапанов, особенности кровообращения. Это полностью безопасный и безболезненный для пациента метод диагностики.

• Что покажет УЗИ сердца?
• Показания и противопоказания к проведению
• Особенности проведения процедуры
• Разновидности процедуры по способу проведения
• Результаты и расшифровка

Что покажет УЗИ сердца?

Эхокардиография проводится для получения информативной картины состояния сердца. С помощью процедуры можно определить основные параметры, на основе которых делают выводы о состоянии и функционировании органа. Это:

1. размеры и структура сердечной мышцы;
2. целостность стенок;
3. форма желудочков и предсердий;
4. масса миокарда;
5. сократимость желудочков и предсердий;
6. объем крови, который прокачивает сердце за единицу времени;
7. состояние клапанов органа (наличие или отсутствие сужений, пролапс и т.д.);
8. состояние кровотока в сердце;
9. наличие образований в сердечной мышце (тромб, опухоль).

УЗИ сердца покажет следующие заболевания и отклонения:

• инфаркт миокарда;
• предынфарктное состояние;
• патологическое увеличение или расширение камер сердечной мышцы;
• врожденные и приобретенные пороки сердца;
• ишемическая болезнь;
• желудочковая недостаточность;
• заболевания грудного отдела аорты (расслоение, аневризма, разрыв, атеросклероз);
• стеноз и недостаточность клапанов;
• тромбоз сердечной мышцы;
• аритмии;
• кардиомиопатия;
• воспалительный процесс перикарда;
• гипертоническая болезнь сердца;
• хроническая сердечная недостаточность.

Эхокардиография дает возможность оценить состояние сердечной мышцы в рамках проводимой терапии, а также после выполненных на этом органе хирургических вмешательств.

Показания и противопоказания к проведению

УЗИ сердечной мышцы назначают в качестве плановой процедуры здоровым людям, а также диагностического исследования при подозрении на различные заболевания этого органа.

Планово процедура проводится:

1. новорожденным детям для диагностики пороков или врожденных аномалий развития;
2. подросткам от 14 лет, у которых ускоренный рост может повысить нагрузку на сердечно-сосудистую систему;
3. беременным женщинам для общей оценки состояния сердечной мышцы, а также выявления скрытых патологий;
4. лицам, которые профессионально занимаются спортом, для выявления нарушений в работе сердечно-сосудистой системы на фоне повышенных физических нагрузок.

В диагностических целях эхокардиография назначается при наличии у пациента таких симптомов и жалоб, как:

• боли, дискомфорт в области сердца, а также в загрудинной области;
• одышка, возникающая в состоянии покоя или при легкой физической нагрузке;
• сильная слабость;
• выраженная отечность тканей;
• часто повторяющиеся эпизоды потери сознания;
• бледность или синюшность кожного покрова;
• учащенное сердцебиение, перебои в работе сердца;
• головокружение;
• частые интенсивные головные боли;
• постоянный холод в верхних и нижних конечностях.

Исследование назначают пациентам, которые перенесли травмы в области грудной клетки, а также тем, у кого ранее были выявлены заболевания сердечно-сосудистой системы (ишемическая болезнь сердца, гипертония, стенокардия, хроническая сердечная недостаточность и т.д.).

УЗИ сердечной мышцы — безопасная процедура, которая не имеет абсолютных противопоказаний.

К относительным противопоказаниям ультразвукового исследования через грудную клетку относятся:

1. выраженное ожирение;
2. существенные анатомические деформации (например, реберный горб);
3. сильные травмы грудной клетки;
4. воспалительный процесс на коже в области грудной клетки;
5. выраженное оволосение области грудной клетки у пациентов мужского пола.

Особенности проведения процедуры

УЗИ сердечной мышцы стандартно проводится через грудную клетку (трансторакально). В кабинете врача пациент освобождает верхнюю часть тела от одежды и украшений и ложится спиной на плоскую кушетку.

На кожу наносят специальный гель, который улучшает скольжение датчика и обеспечивает лучшую визуализацию внутренних структур.

При помощи датчика просматривают все отделы сердечной мышцы. Аппаратура обрабатывает полученную информацию и позволяет сделать заключение о состоянии органа.

Разновидности процедуры по способу проведения

УЗИ сердечной мышцы может быть одно- и двухкамерным.

• Однокамерная техника проводится в режиме «М». Суть исследования заключается в том, что датчик, который передает ультразвуковые волны, распределяет их вдоль одной оси, определенной врачом. На мониторе формируется изображение с видом сверху. При изменении направления движений датчика можно просмотреть желудочки сердца, предсердие и аорту. Однокамерное УЗИ сердца подходит для пациентов любого возраста.
• Двухкамерное УЗИ отличается типом изображения. Оно выводится в двух плоскостях. В этом случае датчик УЗИ направляют по дуге 90 градусов. Если изменить траекторию движения, становится возможным просмотр текущих процессах в структурах сердечной мышцы. Двухкамерное исследование позволяет оценить скорость кровотока.

Результаты и расшифровка

Проведение ультразвукового исследования сердца позволяет определить ряд параметров, каждый из которых имеет свои показатели нормы.

Ознакомиться с ними можно ниже:

• масса миокарда левого желудочка у мужчин — 137–172 г, у женщин — 95–141 г;
• индекс массы миокарда левого желудочка у мужчин — 71–91 г/м2, у женщин — 71–89 г/м2;
• конечный диастолический размер — 46–57,1 мм;
• конечный систолический размер — 31–43 мм;
• толщина стенки левого желудочка в расслабленном состоянии — не более 1,1 см;
• выброс крови в момент сокращения сердечной мышцы — от 55 до 60%;
• толщина правого желудочка — не более 0,5 см;
• толщина межжелудочковой перегородки — от 0,7 до 1,1 см;
• смещение межжелудочковой перегородки при сокращении сердечной мышцы — в пределах от 0,5 до 0,95 см;
• размер левого предсердия — в пределах от 1,85 до 3,5 см;
• размер правого предсердия — от 2,7 до 4,5 см;
• ударный объем крови, выбрасываемый левым желудочком за одно сокращение — 60–100 мл.

При наличии отклонений могут назначаться дополнительные диагностические исследования для уточнения диагноза.

Введение

За последние 20 лет прогресс новых медицинских технологий привел к появлению и бурному развитию такой области медицины, как ультразвуковая пренатальная диагностика. Разработаны и постоянно совершенствуются алгоритмы осмотра различных органов и систем плода, определены оптимальные сроки беременности для проведения скрининговых ультразвуковых осмотров. Достигнуты значительные успехи в диагностике некоторых врожденных заболеваний (например, болезни Дауна), а эффективность пренатального выявления отдельных пороков развития (например, анэнцефалии, кистозной гигромы шеи) достигает 100%. Тем не менее эффективность выявления такой важной группы заболеваний, как врожденные пороки сердца, все еще оставляет желать лучшего.

Пороки сердца являются наиболее распространенным врожденным заболеванием плода и занимают более 50% в структуре детской смертности, связанной с врожденной и наследственной патологией [1]. Несмотря на высокую разрешающую способность современной ультразвуковой аппаратуры, наличие цветового допплеровского картирования во всех современных аппаратах, частота выявления пороков сердца плода не превышает 40-45% [2]. В определенной степени такие скромные показатели связаны с небольшими размерами и сложной анатомией исследуемого объекта, а также с наличием динамических изменений, характерных для определенных пороков сердца плода, в связи с чем клиническая картина становится очевидной уже после 24 нед беременности. Однако в гораздо большем проценте случаев «пропуск» пороков сердца связан с нарушением методологии рутинного осмотра этого органа. Данная статья посвящена описанию наиболее распространенных ошибок, возникающих при рутинном осмотре сердца плода, и представляет методы оптимизации ультразвукового изображения при оценке основных сечений сердца.

Сечения, применяемые для рутинного осмотра сердца плода

Основным сечением, рекомендованным для проведения рутинного осмотра сердца плода, является четырехкамерный срез. Получение данного сечения не представляет сложностей и возможно при любом положении плода в более чем 95% случаев при проведении исследования после 19 нед беременности [3]. Однако существует ряд пороков, при которых четырехкамерный срез сердца остается неизменным, что делает недостаточным использование только этого среза для оценки сердца в ходе рутинного скринингового исследования плода. К порокам, при которых четырехкамерный срез сердца остается неизменным, относятся: тетрада Фалло, транспозиция магистральных артерий, общий артериальный ствол, двойной выход из правого желудочка, умеренный стеноз полулунных клапанов, аномалия дуги аорты, мелкие дефекты межжелудочковой перегородки (ДМЖП). В связи с низкой информативностью использования только четырехкамерного среза в настоящее время рекомендуется оценивать также срез через три сосуда и трахею, срез через выходные отделы левого желудочка («пятикамерный срез») и срез через выходные отделы правого желудочка. Критерии, которые используются для оценки основных срезов сердца, хорошо известны и описаны в отечественных справочных руководствах [4].

Оптимизация изображения сердца плода

При оценке любого из перечисленных сечений необходимо установить оптимальные настройки ультразвукового аппарата, чтобы добиться наилучшей визуализации исследуемого объекта. К сожалению, в большинстве клинических руководств по пренатальной ультразвуковой диагностике теме физических принципов получения ультразвукового изображения отводится крайне незначительное внимание. Это и приводит к недостаточной осведомленности врачей о физике ультразвукового исследования и неумению и даже боязни самостоятельно настроить ультразвуковой аппарат.

Наиболее распространенной и грубой ошибкой является оценка сердца плода в общем акушерском режиме. Почему так важно производить осмотр сердца плода в специальном режиме и какие принципиальные отличия данного режима от общего акушерского? Необходимо помнить, что сердце плода — это орган, который находится в постоянном движении, причем систола, диастола, движения клапанов происходят в 2 раза быстрее, чем в сердце взрослого человека. Чтобы получить более четкое ультразвуковое изображение движущегося органа, необходима высокая частота смены кадров. Частота смены кадров зависит от частоты датчика, которым производится осмотр, а также от угла развертки ультразвукового изображения. При использовании общего акушерского режима угол развертки изображения по умолчанию установлен на 60-65°, достигаемая при этом частота смены кадров является вполне достаточной для получения четкого изображения при осмотре большинства органов плода. Грудная клетка и сердце плода во II триместре беременности имеют небольшие размеры, для их визуализации вполне достаточно проводить сканирование при угле развертки изображения, равном 30°. При этом частота смены кадров увеличивается более чем в 2 раза. Примеры изображения сердца плода при использовании акушерского и сердечного режимов с различными углами развертки представлены на рис. 1.

Второй наиболее распространенной ошибкой, которая имеет место при проведении ультразвукового исследования, является несоответствие расположения исследуемого органа и зоны фокусировки ультразвукового изображения. Данная ошибка характерна и для осмотра других органов и систем плода, но особенно значимо она сказывается при проведении осмотра сердца. Примеры изображения сердца одного и того же плода при различной глубине зоны фокусировки представлены на рис. 2.

Описанные выше ошибки в настройке аппарата являются легко устранимыми и не требуют от оператора серьезных технических навыков, при этом четкость полученного изображения существенно возрастает. Возникновение следующей ошибки связано с выбором оптимального положения сердца плода для проведения осмотра. Достаточно часто врачи проводят осмотр сердца при субоптимальном его расположении, при этом часть исследуемого объекта не визуализируется в связи с наличием акустической тени от позвоночника, ребер или конечностей плода. Если осмотр сердца производится при наличии акустических теней от позвоночника, ребер или конечностей, то адекватная оценка предсердно-желудочкового соединения, межжелудочковой перегородки и кровотока в камерах сердца и магистральных сосудах значительно затруднена, что может приводить к «пропуску» порока сердца. Рекомендовано осуществлять осмотр сердца плода в таком его положении, чтобы верхушка сердца была направлена к датчику (на 11 и 13 ч). При исследовании сердца в положении верхушкой вниз осмотр области межжелудочковой перегородки, особенно ее мышечной части, затруднен, что увеличивает вероятность «пропуска» ее дефекта. Однако не обязательно дожидаться, чтобы плод сам принял положение «лицом к пупку матери»; смещение датчика по животу пациентки без изменения плоскости сканирования приведет к получению искомого изображения. При этом движения не должны носить хаотический характер, а осуществляться строго в ту сторону, куда направлена верхушка сердца плода (т.е. если верхушка сердца плода направлена к правому боку пациентки, то датчик смещается туда же и наоборот). Примеры изображения сердца одного и того же плода при смещении датчика показаны на рис. 3, 4.

После получения изображения сердца плода верхушкой к датчику необходимо увеличить изображение таким образом, чтобы поперечное сечение грудной клетки плода занимало большую часть экрана. Строгое следование этому требованию связано с тем, что размеры сердца плода во II триместре составляют около 2 см и исследование такого маленького объекта требует максимального увеличения. Недопустимо проводить осмотр сердца без увеличения, так как при этом невозможно четко оценить межжелудочковую перегородку и область предсердно-желудочкового соединения. Многие современные ультразвуковые аппараты имеют возможность увеличения изображения уже после нажатия кнопки «freeze» (функция «post-freeze zoom»). Использование этой функции при проведении осмотра сердца недопустимо, так как в основе получения такого изображения лежит использование эффекта цифрового увеличения, т.е. изображение создается путем анализа информации от соседних пикселей (точек) и генерации новых пикселей, несущих усредненную информацию. Таким образом, полученное изображение сердца, несмотря на достаточные размеры, не будет нести никакой дополнительной диагностической информации; более того, контуры сердца будут более размытыми и нечеткими по сравнению с тем же изображением сердца без его увеличения.

В связи с этим единственным правильным способом увеличения изображения сердца является использование функции аппаратного увеличения («high definition zoom»). Выбор зоны для увеличения производится в режиме реального времени, все дальнейшее исследование происходит в реальном времени. На экране монитора ультразвукового аппарата появляется увеличенное изображение исследуемого органа, а в нижней части экрана возникает дополнительное изображение всей области сканирования с выделением той ее части, которая подверглась увеличению (рис. 5, а). Примеры изображения сердца одного и того же плода без увеличения и при использовании функции цифрового и аппаратного увеличения представлены на рис. 2, б и 5 а, б.

Еще одной распространенной ошибкой при осмотре сердца плода является анализ изображения в реальном времени без использования кинопетли. Как уже было сказано выше, сердце плода — это орган, совершающий движения с частотой около 140-150 ударов в минуту. Таким образом, открытие и закрытие створок клапанов, сокращение и расслабление камер сердца происходят в интервал времени менее 1 с. Зрительный анализатор человека не способен адекватно оценить информацию, которая поступает к нему с такой быстротой. Именно поэтому оценка основных диагностических срезов должна проводиться не в одиночном изображении, а в нескольких сердечных циклах, полученных в одной кинопетле. При этом каждый кадр полученной кинопетли рассматривается с применением всех критериев оценки данного диагностического среза.

Согласно существующим отечественным рекомендациям, рутинное скрининговое исследование сердца плода во II триместре беременности выполняется с использованием только В-режима. Однако следует отметить, что использование режима цветового допплеровского картирования существенно увеличивает информативность исследования сердца плода, во многих странах Западной Европы и США в настоящее время рекомендуется использовать цветовой допплер при каждом осмотре сердца плода. Нежелание отечественных специалистов использовать цветовое допплеровское картирование во многом связано с неумением менять настройки этого режима; в полученном изображении цветовые сигналы «заливают» изображение камер сердца и перегородок, проводить анализ такого изображения невозможно. Для преодоления этих ошибок необходимо помнить несколько простых правил, которые приведены ниже.

Во-первых, осмотр сердца плода с использованием режима цветового допплера должен проводиться при определенных показателях скоростной шкалы, причем для осмотра различных отделов сердца эти показатели должны меняться. Регулировать показатели скоростной шкалы можно путем изменения частоты повторения импульсов (функция «pulse repetition frequensy» — PRF). Так, оценка камер сердца, атриовентрикулярных клапанов, полулунных клапанов, магистральных артерий производится при высоких значениях скоростной шкалы (более 35 см/с) (рис. 6). Использование более низких значений скоростной шкалы приведет к появлению «алайзинг-эффекта» и создает ложное впечатление о наличии турбулентного кровотока в камерах сердца.

Кровоток в полых и легочных венах, напротив, характеризуется низкой скоростью, поэтому их оценка должна проводиться при низких значениях скоростной шкалы (10-20 см/с). Если проводить осмотр полых или легочных вен при том же значении скоростной шкалы, что использовалось для оценки камер сердца и магистральных артерий, то цветовой сигнал от них может отсутствовать.

Исходя из этого же принципа, необходимо менять значения цветового фильтра, который позволяет исключить сигналы от движения стенок и другие низкоскоростные сигналы. При оценке отделов сердца, в которых кровоток имеет высокую скорость, необходимо устанавливать высокие значения цветового фильтра, тогда как при исследовании полых и легочных вен необходимо пользоваться низкими значениями фильтра.

Во-вторых, при осмотре сердца в режиме ЦДК необходимо правильно выбрать размер цветового окна, так как при больших его размерах частота смены кадров существенно снижается, что приводит к получению менее четкого изображения. В связи с этим необходимо ограничивать размеры цветового окна границами сердца и крупных сосудов. Недопустимо, чтобы размер цветового окна занимал всю область сканирования, так как полученное при этом изображение будет очень размытым. Частота смены кадров не будет достаточной для регистрации всех изменений на протяжении одного сердечного цикла, и при исследовании в режиме реального времени это будет приводить к возникновению изображения с высокой степенью кадрированности, т.е. не плавного перехода систолы в диастолу, а прерывистой регистрации отдельных фаз сердечного цикла.

В-третьих, при оценке сердца в режиме ЦДК достаточно часто возникает необходимость изменить усиление (gain) цветового сигнала, как правило, в сторону его уменьшения. Осмотр сердца плода при высоких значениях усиления цветового сигнала является самой распространенной ошибкой, приводящей к появлению артефактов в виде наложения цветового сигнала на границы исследуемых структур, например, на межжелудочковую перегородку, приводя исследователя к ложному впечатлению о наличии ее дефекта (рис. 7). Необходимо начинать осмотр сердца при низких значениях усиления цветового сигнала, постепенно увеличивая их до достижения оптимальной картины.

Последнее, но немаловажное правило при использовании режима ЦДК — правильный выбор угла инсонации. С помощью допплеровского исследования можно оценить скорость и направление движения крови в камерах сердца и сосудах. Цветовой сигнал является отображением вектора скорости кровотока; характеристики цветового сигнала будут меняться в зависимости от положения сердца плода по отношению к ультразвуковому датчику. Если верхушка сердца плода направлена на 9 или 15 ч по отношению к датчику, то цветовой сигнал от камер сердца может отсутствовать, так как направление тока крови в них будет перпендикулярно движению ультразвуковой волны. При положении верхушки сердца на 11-13 ч направление тока крови в камерах сердца будет соответствовать направлению движения ультразвуковой волны и цветовой сигнал от камер сердца будет достигать максимальной интенсивности и иметь красное окрашивание. При положении верхушки сердца на 17-19 ч вектор тока крови также соответствует вектору движе ния ультразвуковой волны, но цветовой сигнал будет иметь синее окрашивание. Такой же принцип необходимо применять при оценке кровотока в магистральных сосудах — цветовой сигнал в них будет меняться в зависимости от положения сердца.

Заключение

Описанные в настоящей статье правила настройки аппарата, без сомнения, не являются гарантом успеха при диагностике пороков сердца плода. Для успешного осмотра сердца необходимо глубокое знание нормальной и патологической анатомии сердца плода и тех динамических изменений, которые имеют местопри беременности. Тем не менее строгое следование всем правилам настройки аппарата при каждом осмотре сердца плода существенно улучшает условия визуализации и способствует выявлению даже небольших отклонений от нормальной ультразвуковой картины этого органа.

Литература

1. Hoffman J.I.E., Christianson R. Congenital heart disease in a cohort of 19502 births with long-term follow-up // Am. J. Cardiol. 1978. V. 42. P. 641.
2. Tegnander E., Williams W., Johanses O.J. et at. Prenatal detection of heart defect in a non-selected population of 30, 149 fetuses — detection rates and outcome // Ultrasound Obstet. Gynecol. 2006. V. 27. P. 252-265.
3. Shultz S.M., Pretorius D.H., Budorick N.E. Fourchamber view of the fetal heart: demonstration related to menstrual age // J. Ultrasound Med. 1994. V. 13. P. 285-289.
4. Основные плоскости сканирования и дифференциально-диагностические критерии // Врожденные пороки сердца и главных артерий // Пренатальная эхография / Под ред. Медведева М.В. М.: Реал Тайм, 2009. С. 137-150.

Синонимы: УЗИ сердца, эхокардиография, эхокардиоскопия, ЭХОКС, ЭХОКГ.

Эхокардиография — ультразвуковое исследование сердца, позволяющее провести оценку всех структур и функциональное состояние органа.

Обследование проводится врачом функциональной диагностики в амбулаторных или стационарных условиях в течение 15-30 минут, редко длительность доходит до 60 минут, но только в очень сложных случаях и совместно с консилиумом врачей.

Показания

Патологий, при которых необходимо провести эхокардиографию довольно много, и все они связаны так или иначе с дифференциальным диагнозом болезней сердца или аорты. К срочным показаниям для трансторакальной ЭХОКГ относятся:

• острые, колющие, режущие боли в области сердца, которые пациент ощущает впервые;
• давящие, сжимающие боли, возникшие в первый раз или усилившиеся по интенсивности и продолжительности;
• внезапно возникшая одышка.

Кроме того обязательно периодическое исследование сердца при его хронических заболеваниях и при наличии факторов риска:

• ишемическая болезнь сердца, в том числе стенокардия, развившийся ранее инфаркт миокарда;
• миокардит;
• бактериальный эндокардит (воспаление внутренней оболочки сердца);
• пороки сердца — приобретенные и врожденные;
• протезированные клапаны;
• некоторые малые аномалии развития сердца (двустворчатый аортальный клапан, пролапс митрального клапана);
• кардиомиопатия;
• артериальная гипертензия;
• опухоли сердца;
• заболевания аорты;
• сердечная недостаточность;
• шумы в сердце;
• нарушения ритма сердца;
• травмы грудной клетки;
• профессиональные занятия спортом.

Виды эхокардиографии

Ультразвуковое исследование сердца проводится разными способами:

Трансторакальная ЭХО-КГ

Фото: классическое положение тела при проведении обычного УЗИ сердца.

Через грудную клетку. Используются обычные ультразвуковые датчики небольшого размера, которые специалист прикладывает к коже. Это наиболее часто используемое в практике исследование из-за простоты самой процедуры и доступности оборудования.

Противопоказаний к трансторакальной ЭХО-КГ нет, однако обследование может быть затруднено в при невозможности проведения исследования на левом боку. Например при тяжелой степени сердечной недостаточности, когда пациент не в состоянии находиться в положении лежа из-за возникающей выраженной одышки. Также сложности возникают при наличии у больного заболеваний легких, которые увеличивают их воздушность (хроническая обструктивная болезнь легких — ХОБЛ) и тем самым препятствуют проникновению ультразвука до сердца. Также существуют и другие патологические состояния, которые могут усложнить обследование.

После трансторакального обследования в покое осложнений не бывает.

Стресс-эхокардиография

Это специфическая методика процедуры позволяющая оценить работу сердца в условиях повышенной активности человека. Для этого в начале проводят обычное трансторакальное исследование, а потом дают физическую нагрузку (приседания, велотренажер) или проводят фармакологическую пробу для имитации повышения физической активности. Первый вариант более предпочтителен, поскольку более физиологичен и вероятность проявления какой-либо нежелательной реакции минимальна. Естественно рядом с пациентом необходимо присутствие врача-реаниматолога и кардиолога, которые смогут адекватно и своевременно отреагировать на острые ситуации (выраженный болевой синдром в области сердца, шок, потеря сознания, остановка сердца, аритмии и т.д.).

При исследовании с физической нагрузкой или фармакологической пробой могут появиться:

• аллергия на лекарственный препарат;
• аритмия;
• боли в области сердца;
• потеря сознания;
• шок и др.

Перечисленные реакции возникают крайне редко и быстро купируются (излечиваются) при наличии рядом реаниматолога или кардиолога.

Черспищеводная ЭХО-КГ (ЧПЭХО)

Процедура похожа на ФГДС — используется специальный эндоскоп с ультразвуковым датчиком на конце, который доктор вводит через рот до уровня сердца (на эндоскопе присутствуют специальные отметки с расстоянием). Датчик прижимается к стенке пищевода и изображение органа появляется на экране монитора аппарата. Этот вид обследования проводится реже, так как это более сложная технология, предусматривающая использование отдельного датчика с эндоскопом и специально обученного специалиста функциональной диагностики и медицинской сестры.

ЧПЭХО проводят, когда нет возможности провести трансторакальное исследование: выраженная подкожно жировая клетчатка, серьезные легочные заболевания, или просто в силу конституции человека легкие большей частью прикрывают сердце. Кроме того доступ через пищевод позволяет с большей точностью выявить дефекты межжелудочковой и межпредсердной перегородок, а также обнаружить тромб в ушке левого предсердия, которое не визуализируется при трансторакальном доступе. Такая процедура обязательна к проведению перед лечением (электроимпульсная терапия — восстановление ритма с помощью небольшого разряда дефибриллятора) определенных видов аритмий.

Из-за большей инвазивности ЧПЭХО для его проведения существует ряд противопоказаний:

• крайне тяжелое состояние пациента;
• заболевания пищевода — злокачественные новообразования, стриктуры (сужения), дивертикулы, варикозное расширение вен пищевода, эзофагит¹.

Во время ЧПЭХО осложнения также крайне редки и связаны в первую очередь с введением эндоскопа. К таковым относятся перфорация пищевода или повреждение его стенки и голосовых связок. Кроме того возможно появление аритмии.

Фото: схема проведения чреспищеводного УЗИ с контрастом

ЭХО-КГ с контрастом (контрастное УЗИ сердца)

Также выделяют эхокардиографию с контрастированием правых камер сердца с использованием обычного физиологического раствора в качестве контрастного вещества и контрастное УЗИ всего сердца с помощью инновационного препарата SonoVue (Соновью). Этот препарат представляет собой микропузырьки с газообразным содержимым. Благодаря свойству ультразвука отражаться от границы сред с разной плотностью (наибольшая разница плотности на границе ткань-газ), контраст “светится”. Такая методика появилась сравнительно недавно и позволяет:

• более четко определить размеры полостей сердца,
• выявить с большей точностью минимальные дефекты перегородок и другие пороки сердца;
• более точно определить функцию левого желудочка за счет проникновения контраста внутрь сердечной мышцы.

ЭХО-КС с контрастированием используется и при доступе через грудную клетку, и через пищевод.

УЗИ с контрастом обычно проводится для диагностики пороков сердца и для подтверждения разрыва миокарда.

Проведение эхокардиографии с контрастированием противопоказано при:

• остром коронарном синдроме;
• нестабильной стенокардии;
• инфаркте миокарда в острой стадии;
• острой сердечной недостаточности III-IV степени;
• тяжелой легочной гипертензии;
• острых стадиях неврологических заболеваний;
• неконтролируемой артериальной гипертензии;
• нахождении пациента на ИВЛ;
• беременности и грудном вскармливании;
• аллергии на компоненты контрастного вещества.

Осложнения при контрастировании ограничиваются локальными реакциями в месте введения препарата в вену или артерию и теоретически непереносимостью препарата. Основную опасность при исследовании с контрастированием представляет то, что его чаще проводят в совокупности с физической нагрузкой или фармакологической пробой, соответственно и осложнения те же.

Как проводится УЗИ сердца

Во время эхокардиоскопии доктор использует различные режимы УЗ аппарата:

• одномерный (М-режим),
• двумерный (В-режим),
• режим допплера (оценка скорости потоков крови в камерах и сосудах),
• цветового допплера — ЦДК (для определения направления потоков крови и выявления патологических),
• энергетический допплер (регистрирует сам факт наличия кровотока в сосудах),
• тканевой допплер (более глубокая оценка сократимости миокарда, основанная на исследовании характера движения стенок от датчика и к нему),
• 3D-эхокардиография (максимальную пользу приносит перед операциями на клапанах — они практически полностью визуализируются до вмешательства, что важно для определения тактики хирургом).

Трансторакальное УЗИ

Эхокардиография через грудную клетку проводится в кабинете ультразвуковой или функциональной диагностики. Иногда в стационаре из-за тяжести пациента и невозможности транспортировки для его обследования используют переносной аппарат УЗИ. Медсестра или врач просят больного раздеться сверху до пояса, в том числе необходимо снять нижнее белье женщинам. Далее пациенту необходимо лечь на кушетку на левый бок и положить левую руку под голову. При этом головной конец кушетки немного приподнят — так достигается максимальное расстояние межреберных промежутков для лучшей визуализации сердца.

Положение больного по отношению к врачу может быть различное, все зависит от предпочтений последнего и обустройства кабинета. Пациент может быть повернут лицом или спиной к доктору, головой к аппарату или от него.

Специалист смазывает датчик УЗ-проводящим гелем для лучшего контакта с кожей, прикладывает его к левой части грудной клетки, визуализирует сердце, выводя стандартные позиции его для произведения измерений.

Чреспищеводное ЭХОКГ

Чреспищеводное ЭХО проводится строго натощак в кабинете УЗИ или функциональной диагностики. Берут согласие пациента на проведение исследования, объяснив перед этим всю его суть и ход событий. Горло орошают лидокаином с помощью спрея, просят удалить зубные протезы и лечь на кушетку на левый бок, согнув ноги в коленях и положив руки под щеку или на живот. В рот вставляется загубник, чтобы пациент не прикусил зонд. Затем врач вводит эндоскоп. В начале просит больного совершить глотательные движения для более легкого продвижения аппарата. Доведя до определенной позиции, врач начинает само обследование. Оно длится 10-20 минут.

ЭХОКГ с контрастом

При использовании контрастного вещества его вводит в одну из вен или артерий на бедре — зависит от вида препарата и цели исследования. При этом УЗ датчик остается на пациенте, чтобы вовремя зарегистрировать все данные и провести измерения.

Расшифровка результатов

Во время исследования врач оценивает линейные размеры и объемы камер сердца, локальную и общую (фракция выброса) сократимость и скорость кровотока через клапаны, в сосудах.

Основные показатели²:

В заключении пациент может обнаружить следующие термины:

• акинез — отсутствие сокращения мышцыстенки;
• гипокинез — минимальное сокращение;
• дискинез — асинхронность сокращений стенок;
• гипертрофия — утолщение;
• диастолическая дисфункция — нарушение расслабления сердечной мышцы;
• систолическая дисфункция — нарушение сократительной способности миокарда;
• дилатация — расширение полости.

Что показывает ЭХОКГ

В процессе проведения процедуры врач проводит структурную визуализацию и гемодинамическую (допплерография)³.

Структурная визуализация включает:

• Визуализация перикарда (например, для исключения перикардиального выпота);
• Визуализация левого или правого желудочка и их полостей (для оценки гипертрофии желудочков, аномалии движения стенок, а также для визуализации тромбов);
• Визуализация клапанов (митральный стеноз, стеноз аорты, пролапс митрального клапана);
• Визуализация магистральных сосудов (рассечение аорты);
• Визуализация предсердий и перегородок между камерами сердца (врожденный порок сердца, травматические повреждения).

Допплерография:

• Визуализация кровотока через сердечные клапаны (клапанный стеноз и регургитация)
• Визуализация кровотока через камеры сердца (расчет сердечного выброса, оценка диастолической и систолической функции сердца)

ЭХОКГ при сердечной недостаточности

• Дает возможность определить причины развития хронической формы (ХСН)
• Фракция выброса левого желудочка:
  • снижена (систолическая ХСН);
  • нормальная (диастолическая ХСН).
• Оценка диастолической функции;
• Размеры полостей сердца;
• Систолическое давление легочной артерии (норма до 50 мм рт ст);
• Жидкость в полости перикарда.

ЭХОКГ при нарушениях ритма сердца

Важно! Тахикардия затрудняет проведение исследования и точность оценки полученных результатов.

Используется трансторакальная ЭХОКГ и ЧП ЭХОКГ.

Важные параметры:

• Размеры полостей сердца, особенно предсердий
• Наличие тромбов
• Оценка фракции выброса не всегда достоверна

ЭХОКГ для оценки состояния онкологических больных

Поражение сердца у онкологических больных:

• опухолевая интоксикация;
• кардиотоксичность химиопрепаратов;
• кардиотоксичность лучевой терапии.

Показания к специализированной эхокардиографии для определения кардиотоксичности:

• всем пациентам с онкологическими заболеваниями перед началом лечения;
• получающим химиотерапию или лучевую терапию (после каждого курса);
• получавшим в прошлом химиотерапию или лучевую терапию (регулярность зависит от схемы лечения).

Сравнительная характеристика ЭХОКГ с другими методами

Эхокардиография несмотря на свою огромную пользу остается все-таки субъективным методом. Врачами по-разному проводятся измерения и трактуются некоторые показатели. Порой одной ЭХО-КГ бывает недостаточно или провести ее невозможно в силу каких-либо причин. Тогда на помощь придут другие методики исследования сердца:

• Электрокардиограмма — самый простой способ выявить сердечные проблемы. Аппаратами ЭКГ оснащены все лечебно-профилактические учреждения страны и машины скорой помощи. ЭКГ выявляет нарушения ритма и дает вероятную характеристику локальной сократимости (изменения при инфаркте миокарда), однако при ЭХО-КГ все может выглядеть совершенно по-другому.
• Рентгенография органов грудной клетки позволяет определить границы сердца и выявить кардиомегалию. Для точной диагностики причин необходима визуализация органа.
• Магнитно резонансная томография используется для уточнения данных эхокардиографии, изучения морфологии, функций сердечных камер, клапанов. Сейчас она все больше используется для диагностики некоронарогенных болезней миокарда, различных кардиомиопатий.
• Компьютерная томография с контрастированием очень эффективна при исследовании коронарных артерий. Ее стоимость меньше КАГ (коронароангиография) Также можно определить все размеры и объемы сердца, но не даст возможности видеть его работу в реальном времени.
• Коронарная ангиография (КАГ) — “золотой стандарт” в исследовании коронарных артерий с помощью контрастного вещества с выявлением стенозов и последующим возможным их стентированием (способ расширения просвета сосуда). Ее недостатки — очень высокая стоимость и инвазивность процедуры.
• Позитронно-эмиссионная томография — редкое исследование с введением радиофармпрепарата. Прекрасно визуализирует участки с недостаточным кровоснабжением (ишемия) миокарда

Эхокардиография является основным и самым доступным методом визуализации сердца, позволяющим поставить точный диагноз, своевременное лечение, а также оценить его эффективность. Несмотря на субъективность метода, при постоянном обучении, повышении квалификации, обмене опытом с коллегами специалист повышает свою грамотность в обследовании и сводит к минимуму возможность ошибок.

Эхокардиография не стоит на месте. Продолжаются попытки дополнить метод все новыми возможностями визуализации, некоторые из них позволяют максимально объективно проводить исследования и минимизировать различия толкования между разными специалистами.

Для уточнения кардиологического диагноза одним из наиболее часто назначаемых исследований является ЭКГ. Однако нередко врач направляет пациента на УЗИ сердца. Что показывает эта диагностика и стоит ли ее вообще делать?

Сегодня у нас не совсем обычная беседа, так как нашими консультантами будут сразу два доктора.

Об УЗИ сердца и его возможностях нам рассказывают специалист по ультразвуковой диагностике, врач-кардиолог ООО «Клиника Эксперт Смоленск» Виткова Ольга Николаевна, и ее коллега, врач ультразвуковой диагностики в детской практике, Попова Инна Вячеславовна.

— Ольга Николаевна, Инна Вячеславовна, расскажите, пожалуйста, что такое УЗИ сердца и когда его назначают?

Это метод исследования, в основе которого находится применение ультразвука с определенными характеристиками с диагностической целью. Ультразвук находится за пределами слышимости человеческого уха. В процессе исследования аппарат УЗИ генерирует поток ультразвуковых волн. Врач направляет их с помощью датчика в ту или иную часть тела. Ультразвук, дойдя до анатомических образований, отражается от них и возвращается. Эти сигналы регистрируются аппаратом УЗИ, который по их характеристикам «строит» изображение исследуемого органа на экране монитора.

Ультразвуковое исследование позволяет судить о размерах сердца, его слоях, клапанах, об особенностях кровообращения.

Его назначают при болях в сердце, повышенном артериальном давлении, отеках, одышке, хрипах в легких; при головокружениях, потере сознания, общей слабости, продолжительном повышении температуры тела неясного происхождения, пациентам с сахарным диабетом, с перенесенным инфарктом миокарда; людям, родственники которых страдали определенными заболеваниями.

Зашкалило! Ищем причины высокого давления. Читать здесь

У детей УЗИ проводится по направлению кардиолога или педиатра — чаще всего при подозрении на порок сердца. Более половины маленьких пациентов приходят на обследование именно по этой причине.

Назначается УЗИ детям с перенесенными серьезными инфекциями — в частности, бактериальными. Изредка – при подозрении на опухоли сердца, крайне редко, но всё же встречающийся у деток диагноз.

Также выполняется профилактическое исследование малышам до года.

— УЗИ сердца и эхокардиография – это одно и то же исследование или между ними есть различия? И если да, то в чем заключается разница?

УЗИ сердца и эхокардиография — это одно и то же.

— УЗИ сердца может заменить ЭКГ? В чём отличие этих исследований?

Нет, эти исследования не взаимозаменяемы. Правильно говорить о том, что они дополняют друг друга. Эти методы характеризую разные стороны работы сердца. ЭКГ говорит о функции проводящей системы сердца, ее возможных нарушениях. С ее помощью можно косвенно судить о размерах полостей сердца.

Вместе с тем ЭКГ не информативна в отношении структурных особенностей органа — например клапанного аппарата, наличия пороков, тромбов или воспалительных изменений в сердце. В этих случаях, по сравнению с ЭКГ, методом выбора является УЗИ. Оно позволит напрямую оценить камеры сердца, его слои, клапаны и их дефекты, аневризмы после перенесенного инфаркта, количество выбрасываемой камерами сердца крови и т.д.

Конкретный пример. У пациента на УЗИ выявлена тахикардия (учащенное сердцебиение), однако мы ничего не можем сказать о ее происхождении, разновидности. Это под силу ЭКГ.

От чего бывает тахикардия? Рассказывает врач-кардиолог «Клиника Эксперт Курск» Новикова Елена Викторовна

— Какие заболевания позволяет диагностировать УЗИ сердца?

С учетом того, что уже было перечислено выше, ультразвуковое исследование также выявляет признаки застойной сердечной недостаточности (например жидкость в полости перикарда), новообразования и аневризмы сердца, расширения камер сердца и тромбы в них, расслаивающую аневризму аорты.

— Для того, чтобы выявить патологию сердца, больному достаточно пройти только УЗИ или диагностика должна быть комплексной?

Нет, одного УЗИ, безусловно, недостаточно. Обследование должно быть комплексным и обязательно включать опрос и осмотр врача, ЭКГ и/или — по показаниям — холтеровское мониторирование (суточное ЭКГ), лабораторные исследования (в зависимости от предполагаемого диагноза), УЗИ сосудов головы и шеи, желудочно-кишечного тракта, по показаниям — коронарографию (рентгеновское исследование сосудов сердца с применением контрастного препарата).

Чем опасен рентген? Рассказывает Юлия Александровна Руцкая – заведующая отделением лучевой диагностики «Клиника Эксперт Курск»

— Есть ли альтернатива УЗИ сердца?

Смотря что понимать под альтернативой. Если это безопасность, неивазивность и доступность метода, то альтернативы нет. Если же под ней понимаются диагностические возможности, в определенной степени альтернативой может быть чрезпищеводная эхокардиография, а также спиральная компьютерная томография с контрастным веществом. Эти методы могут использоваться в случаях, когда традиционная эхокардиография по каким-то причинам затруднена, либо не дает ответа на некоторые вопросы доктора.

— Насколько безопасно УЗИ сердца и как часто можно проходить это исследование?

Совершенно безопасно. Его можно выполнять настолько часто, насколько это требуется.

— Как проводится УЗИ сердца взрослым и детям?

Принципиальных отличий между взрослыми и детьми нет. Проводится оно в положении пациента лежа, чаще — на левом боку. С помощью датчика врач осматривает все образования сердца, оценивает целый ряд функциональных параметров.

Особенностями у детей является то, что их нередко удается с трудом убедить лечь на левый бок, а потому исследования часто выполняются на спине. Другой момент — место расположения датчика. В детском возрасте зачастую исследование проводится через так называемый субкостальный доступ (когда датчик находится в эпигастрии). У взрослых такой подход используется редко в силу их анатомических особенностей.

— Необходима ли подготовка к ультразвуковому исследованию сердца?

У взрослых особой подготовки не проводится.

Детей важно успокоить перед исследованием. Они, в силу свойственной им подвижности, непоседливости, могут не лежать так, как нужно. Поэтому в этом плане большую роль играют родители, которые должны объяснить ребенку происходящее, успокоить его. До планируемого исследования можно дома играть с ребенком в УЗИ.

Рекомендуется, чтобы перед исследованием ребенок был выспавшимся, сытым (но желательно не сразу после еды, т.е. не с полным желудком). Или же, если позволяют условия, маленького ребенка можно сначала усыпить, и лишь затем обследовать.

Изредка проводится исследование под наркозом — как правило, в условиях стационара и по определенным показаниям.

— Ультразвуковое исследование сердца может быть рекомендовано как профилактический метод?

Да. Кроме того, у детей до 1 года эхокардиография с профилактической целью обязательна, не говоря уже об обследовании после перенесенных инфекционных заболеваний.

— Для того, чтобы пройти УЗИ сердца в «Клинике Эксперт», необходимо направление врача?

Пройти обследование можно и с направлением, и без него. Преимущество направления в том, что доктор может предоставить какие-то дополнительные сведения о больном (например о выявленном во время обследования шуме в области сердца). Алгоритм «сначала доктор — затем эхокардиография» более целесообразен.

Записаться на УЗИ сердца можно здесь

внимание: диагностика доступна не во всех городах

Для справки:

Виткова Ольга Николаевна

Выпускница лечебного факультета Смоленской государственной медицинской академии 2012 года.

С 2012 по 2014 годы проходила клиническую ординатуру по специальности «Терапия».

В 2014 году прошла профессиональную переподготовку по специальности «Кардиология», в 2015 году — по специальности «Ультразвуковая диагностика».

С 2016 года работает в ООО «Клиника Эксперт Смоленск» на должности «Врач ультразвуковой диагностики».

Попова Инна Вячеславовна

Выпускница педиатрического факультета Смоленской государственной медицинской академии 2007 года.

В 2008 году окончила интернатуру по специальности «Педиатрия»

В 2009 году прошла профессиональную переподготовку по специальности «Функциональная диагностика», а в 2010 году — по специальности «Ультразвуковая диагностика».

С 2016 года работает в ООО «Клиника Эксперт Смоленск» на должности «Врач ультразвуковой диагностики».
