P0200 ошибка тойота прадо 150

3 428

P0200 — это общий диагностический код OBD-II указывающий на неисправность проводки инжектора двигателя. Коды ошибок P0201, P0202, P0203, P0204, P0205, P0206, P0207 и P0208 говорят о конкретном цилиндре, в котором обнаружена эта неисправность. Вместе с этой ошибкой часто появляются ошибки о пропусках воспламенения в цилиндрах и богатой топливной смесью.

Что означает ошибка P0200

Ошибка P0200 означает, что блок управления двигателем (ECM) обнаружил неисправность в цепи топливной форсунки, которая управляет ими регулируя количество и распыление топлива.

Код ошибки устанавливается если ECM неправильное напряжение или сопротивление на форсунке. Блок управления двигателем переводит работу двигателя в аварийный режим, в котором он остается до тех пор, пока ошибка не будет устранена.

Причины кода ошибки P0200 Toyota

• сбой или отказ форсунки
• обрыв или короткое замыкание проводки форсунки
• обрыв или короткое замыкание жгута проводки инжектора
• плохое электрическое соединение в разъёмах  проводки инжектора
• неисправность ECM автомобиля Toyota

Симптомы ошибки P0200

Симптомы кода ошибки P0200 могут различаться степенью тяжести. В одних случаях горящий индикатор «Check Engine» может быть единственным заметным симптомом. В других случаях двигатель автомобиля Toyota может работать исключительно плохо, вообще не заводится или «троить».

Топливная смесь автомобиля может быть «бедной» или «богатой» в зависимости от схемы работы инжектора.

Как производится диагностика ошибки P0200

• к порту OBD-II автомобиля подключается сканер и проверяется наличие ошибок;
• необходимо просмотреть все зафиксированные параметры сохраненные при возникновении ошибки;
• необходимо удалить все ошибки провести тест-драйв автомобиля Toyota;
• визуально проверяется проводка и топливные форсунки на наличие повреждений, сломанных компонентов и / или ослабленных соединений
• при помощи OBD-II сканера  проводится проверка работы топливной форсунки и ищутся  какие-либо аномалии
• на каждой форсунке проверяется напряжение
• если необходимо, то работа форсунок проверяется при помощи светового сигнализатора
• тестируется блок управления двигателем ECM

Общие ошибки при диагностике ошибки P0200 Toyota

Основная ошибка при диагностике ошибки P0200  — это пропуск каких либо этапов проверки. Хотя неисправная форсунка является наиболее распространенной причиной ошибки P0200, при выполнении ремонтных работ следует соблюдать все этапы диагностики, чтобы избежать напрасной траты времени и денег.

Насколько серьезна ошибка

Ошибка P0200 может иметь серьезные последствия. Возможна потеря тяги или внезапная остановка двигателя Toyota. В случаях если автомобиль не заводится, не нужно пытаться его завести, лучше на эвакуаторе доставить его на СТО.

Что необходимо ремонтировать для устранения ошибки P0200 Toyota

•  замена топливной форсунки
• ремонт или замена проводки
• ремонт разъемов проводки
• замена блока управления двигателем ECM

Страницы: [1] 2  Все   Вниз

Автор
Тема: ошибка p0200  (Прочитано 11704 раз)

Страницы: [1] 2  Все   Вверх

Код ошибки P0200 звучит как «неисправность цепи топливной форсунки». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Injector Circuit Malfunction».

Техническое описание и расшифровка ошибки P0200

Этот диагностический код неисправности (DTC) является общим кодом. Ошибка P0200 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

PCM обменивается информацией и подает команды топливным форсункам при помощи внутреннего переключателя, называемого «драйвером». Модуль управления контролирует каждую схему драйвера на наличие неисправностей.

Например, когда PCM дает команду «выключить» топливную форсунку, он ожидает увидеть высокое напряжение в цепи драйвера. И наоборот, когда топливная форсунка получает команду «включить» ожидается низкое напряжение в цепи драйвера.

Код P0200 означает, что модуль управления двигателем обнаружил неисправность в цепи топливной форсунки. Цепь топливной форсунки управляет топливными форсунками и определяет, сколько необходимо топлива и когда его распылять.

Этот код устанавливается, когда ECM обнаруживает, что работа датчика выходит за пределы допустимого диапазона для напряжения или сопротивления цепи форсунки. Контроллер запускает отказоустойчивый режим, который предотвращает дальнейшее повреждение. Он будет оставаться до тех пор, пока ошибка не будет исправлена ​​или не будут обнаружены нормальные показания.

Симптомы неисправности

Основным симптомом появления ошибки P0200 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Плавающие обороты, двигатель автомобиля может работать неустойчиво.
3. Повышенный расход топлива.
4. Двигатель глохнет либо плохо заводится.
5. Дерганье/пропуски зажигания на холостом ходу или под нагрузкой.
6. Плохой набор скорости.
7. Черный дым из выхлопной трубы.

Степень серьезности ошибки P0200 выше среднего, следует проявлять осторожность. Так как у автомобиля могут возникнуть серьезные проблемы, потенциально влияющие на безопасность.

Причины возникновения ошибки

Код P0200 может означать, что произошла одна или несколько следующих проблем:

• Обрыв или короткое замыкание проводов форсунки.
• Неисправность драйвера.
• Обрыв или замыкание цепи драйвера форсунки.
• Жгут проводов периодически замыкается на компоненты под капотом.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0200

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0200:

1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II.
2. Очистите коды ошибок с памяти компьютера.
3. Проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0200 снова.
4. Визуально осмотрите топливные форсунки, а также соответствующие провода и соединители на наличие повреждений.
5. Проверьте работу топливных форсунок.
6. Проверьте напряжение на драйвере топливной форсунки.
7. При необходимости проверит работу топливных форсунок на специальном стенде.
8. Протестируйте модуль управления двигателем (ECM).

Диагностика и решение проблем

Начиная диагностику неисправности P0200 проверьте наличие напряжения аккумулятора (12 В) на проводе разъема форсунки. Если напряжение отсутствует, проверьте целостность цепи на массу, используя контрольную лампу. Подключенную к плюсу аккумуляторной батареи. Если она загорается, значит, в цепи подачи напряжения произошло короткое замыкание на массу.

Устраните короткое замыкание в цепи подачи напряжения и восстановите надлежащее напряжение аккумулятора. Не забудьте проверить предохранитель и заменить его при необходимости.

Одна форсунка может закоротить подачу напряжения от аккумулятора на все форсунки.

Если напряжение от аккумулятора подается на жгут проводов форсунок, следующим шагом будет включение светового индикатора для проверки работы драйвера форсунки. В жгут форсунки вместо топливной форсунки установите световой индикатор. Который будет быстро мигать при работе привода форсунки.

Проверьте сопротивление на топливной форсунке, если у вас есть спецификации сопротивления. При сопротивление выше или ниже номинального, замените топливную форсунку. Если форсунка проходит проверку, проблема, скорее всего, в неустойчивой проводке.

Помните, что топливная форсунка может нормально работать в холодном состоянии, но быть неисправной в горячем состоянии, или наоборот.

Проверка жгута проводов

Проверьте жгут проводов на предмет перетирания, а также разъем на предмет ослабленных контактов или сломанного замка. При необходимости отремонтируйте и проверьте, возвращается ли ошибка P0200.

Отсоедините разъем PCM и подключите к цепи драйвера топливной форсунки. Любое сопротивление означает наличие проблемы. Бесконечное сопротивление указывает на разрыв в цепи. Найдите и отремонтируйте, затем повторите попытку.

Если вы не можете найти никаких проблем с жгутом, но драйвер топливной форсунки не работает, проверьте питание и массу PCM. Если они в порядке, возможно, неисправен сам PCM.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0200 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi
• Chevrolet (Шевроле Аваланч, Блейзер, Сильверадо)
• Citroen (Ситроен Берлинго)
• Dodge (Додж Караван)
• Ford (Форд Транзит, Фокус)
• GMC Sonoma
• Jeep
• Kia (Киа Рио)
• Lexus
• Mazda
• Mercedes
• Nissan (Ниссан Сафари)
• Opel (Опель Астра, Вектра, Виваро, Корса)
• Peugeot (Пежо 206, 406, Боксер)
• Renault (Рено Трафик)
• Ssangyong
• Subaru (Субару Кросстрек)
• Toyota (Тойота Авенсис, Прадо, Хайлюкс)
• Volkswagen

С кодом неисправности Р0200 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0101, P0107, P0108, P0201, P0202, P0203, P0204, P0300, P0303, P0304.

Видео

Ошибка P0200 — Форсунка — неисправность электрической цепи

Определение кода ошибки P0200

Ошибка P0200 является общим кодом ошибки, который указывает на неисправность электрической цепи управления форсункой.

• Примечание: данный код ошибки может появляться вместе с кодами P0201, P0202, P0203, P0204, P0205, P0206, P0207 и P0208, которые указывают на неисправность электрической цепи форсунки соответствующего цилиндра, а также другими кодами, указывающими на пропуски зажигания в цилиндрах двигателя или работу двигателя на бедной или богатой топливной смеси.

Что означает ошибка P0200

Ошибка P0200 указывает на то, что модуль управления двигателем (ECM) обнаружил неисправность в цепи управления топливной форсункой, которая контролирует работу топливной форсунки и регулирует количество и момент подачи топлива.

Данный код ошибки появится, если ECM автомобиля обнаружит ненормальное напряжение или сопротивление в цепи управления форсункой. ECM переведет двигатель в аварийный режим во избежание дальнейшего повреждения.  Двигатель будет оставаться в данном режиме до тех пор, пока ошибка не будет устранена.

Причины возникновения ошибки P0200

• Повреждение или неисправность форсунки
• Короткое замыкание или обрыв проводов форсунки
• Короткое замыкание, коррозия или повреждение разъема форсунки
• Плохое электрическое соединение в цепи управления форсункой
• Неисправность ECM

Каковы симптомы ошибки P0200?

При появлении ошибки P0200 на приборной панели автомобиля загорится индикатор Check Engine. Возможны пропуски зажигания в цилиндрах двигателя, падение мощности или внезапная остановка двигателя, после чего двигатель может вовсе не запуститься.

Также двигатель может работать на слишком бедной или слишком богатой топливной смеси, что приведет к значительному снижению эффективности использования топлива.

Как механик диагностирует ошибку P0200?

При диагностировании данного кода ошибки механик выполнит следующее:

• Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II
• Очистит коды ошибок с памяти компьютера
• Проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0200 снова
• Визуально осмотрит топливные форсунки, а также соответствующие провода и соединители на наличие повреждений
• Проверит работу топливных форсунок
• Проверит напряжение на каждой топливной форсунке
• При необходимости проверит работу топливных форсунок с помощью светового сигнализатора
• Проверит модуль управления двигателем (ECM)

Общие ошибки при диагностировании кода P0200

Наиболее распространенной ошибкой при диагностировании кода P0200 является несоблюдение протокола диагностирования, что может привести к ошибочной замене исправной топливной форсунки.

Насколько серьезной является ошибка P0200?

Ошибка P0200 считается довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем и управляемостью автомобиля. Возможно падение мощности или внезапная остановка двигателя. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0200?

• Замена неисправной топливной форсунки
• Ремонт или замена электрических проводов
• Ремонт или замена электрических соединителей
• Замена ECM

Дополнительные комментарии для устранения ошибки P0200

Для надлежащего диагностирования кода ошибки P0200 потребуется усовершенствованный сканер, который способен не только считывать сохраненные коды ошибок, но и просматривать данные относительно изменений напряжения и сопротивления топливных форсунок в режиме реального времени.

Также потребуется световой сигнализатор, который устанавливается на проводах топливной форсунки и загорается, если форсунка работает исправно.

Поскольку при появлении ошибки P0200 могут возникнуть серьезные проблемы с управляемостью автомобиля, при обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Нужна помощь с кодом ошибки P0200?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Похожие статьи

Код неисправности OBD-II Техническое описание

Неисправность цепи форсунки

Что это значит?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к автомобилям, оборудованным OBD-II. Несмотря на общий характер, конкретные шаги по ремонту могут отличаться в зависимости от марки / модели.

При последовательном впрыске топлива PCM (модуль управления трансмиссией) управляет каждой форсункой отдельно. Напряжение аккумулятора подается на каждую форсунку, как правило, от центра распределения питания (PDC) или другого источника с предохранителями.

PCM подает цепь заземления на каждый инжектор с помощью внутреннего переключателя, называемого «драйвером». PCM контролирует каждую схему драйвера на наличие неисправностей. Например, когда PCM дает команду «выключить» топливной форсунке, он ожидает увидеть высокое напряжение в цепи заземления драйвера. И наоборот, когда топливная форсунка получает команду «включить» от PCM, он ожидает увидеть низкое напряжение в цепи драйвера.

Если он не видит этого ожидаемого состояния в цепи драйвера, может быть установлен P0200 или P1222. Также могут быть установлены другие коды неисправностей цепи форсунок.

симптомы

Симптомы кода неисправности P0200 могут включать:

• Подсветка MIL (индикатор неисправности)
• Пропуски зажигания в двигателе на холостом ходу или на шоссе
• Двигатель может запуститься и заглохнуть или вообще не запуститься
• Могут присутствовать коды пропусков зажигания в цилиндрах

причины

Возможные причины кода P0200 включают:

• Обрыв или короткое замыкание в форсунке
• Низкое внутреннее сопротивление форсунки (в основном форсунка, которая работает, но не соответствует техническим характеристикам)
• Заземленная схема драйвера
• Обрыв цепи драйвера
• Цепь драйвера замкнута на напряжение
• Жгут проводов периодически замыкается на компоненты под капотом

Возможные решения

1. Если у вас есть несколько кодов пропусков зажигания / форсунок, хороший первый шаг — отключить все топливные форсунки, а затем включить зажигание и выключить двигатель (KOEO). Проверьте наличие напряжения аккумуляторной батареи (12 В) на одном проводе каждого разъема форсунки. Если все отсутствует, проверьте целостность цепи напряжения на массу, используя контрольную лампу, подключенную к положительному полюсу аккумулятора, и проверьте каждое напряжение питания. Если он загорается, значит, в цепи подачи напряжения произошло короткое замыкание на массу. Получите электрическую схему и устраните короткое замыкание в цепи подачи напряжения и восстановите надлежащее напряжение батареи. (Не забудьте проверить предохранитель и при необходимости заменить). ПРИМЕЧАНИЕ: одна форсунка может закоротить всю подачу напряжения аккумуляторной батареи на все форсунки. Поэтому, если у вас пропало напряжение на всех форсунках, замените перегоревший предохранитель и подключите каждую форсунку по очереди. Если предохранитель перегорел, значит, последняя подключенная форсунка закорочена. Замените его и повторите попытку. Если отсутствует только одна или две батареи питания, то, скорее всего, это короткое замыкание в цепи питания батареи в жгуте проводов отдельных форсунок. Осмотрите и при необходимости отремонтируйте.

2. Если напряжение аккумулятора подается на каждый жгут проводов форсунок, следующим шагом будет включение светового индикатора для проверки работы драйвера форсунки. В жгут форсунки вместо топливной форсунки будет вставлен световой индикатор, который будет быстро мигать при срабатывании привода форсунки. Проверьте каждый разъем топливной форсунки. Если индикатор noid быстро мигает, то подозревайте инжектор. Ом каждой топливной форсунки, если у вас есть спецификации сопротивления. Если форсунка открыта или сопротивление выше или ниже указанного в спецификации, замените топливную форсунку. Если форсунка проходит проверку, проблема, скорее всего, в неустойчивой проводке. (Помните, что топливная форсунка может работать нормально в холодном состоянии, но открываться в горячем состоянии, или наоборот. Так что лучше выполнять эти проверки при возникновении проблемы). Проверьте жгут проводов на предмет потертостей, а разъем форсунки на предмет ослабленных контактов или сломанного замка. При необходимости отремонтируйте и повторите проверку. Теперь, если индикатор noid не мигает, значит, проблема с драйвером или его схемой. Отсоедините разъем PCM и подключите цепи драйвера топливной форсунки. Любое сопротивление означает наличие проблемы. Бесконечное сопротивление указывает на разрыв в цепи. Найдите и отремонтируйте, затем повторите попытку. Если вы не можете найти проблем с жгутом и драйвер топливной форсунки не работает, проверьте питание и массу PCM. Если они в порядке, возможно, неисправен PCM.

Связанные обсуждения DTC

• 99 с-10 как считывать напряжения на датчике MAP? P0107, P0108 и P0200Я использую OBDwiz и мне нужно знать, как считывать напряжение на моем датчике MAP. Машина 99 С-10 с двигателем 2.2…
• 2005 silverado v6, 4.3L p0200,p0303У меня сильверадо рег.каб 2005 г.в / т v6,4.3L 188000 км. Думаю, грузовик, который я подобрал, простоял около 2 лет. Мы начали заполнять бак примерно наполовину 93oct. и баллончик с газом, мы проехали на грузовике около 125 миль по разным причинам без света двигателя. Мы …
• P0200, P0303Мне пришлось заменить прокладку коллектора на моем 2000 Blazer 4.3l после того, как я собрал его обратно. Я решил заменить распределитель, колпачок и ротор, он запустился, но теперь, когда я получаю код P0200 и P0303, я также заметил, что больше не могу контролировать свой топливная отделка. Кто-нибудь может подсказать мне, что мне нужно…
• P0200 2003 Chevrolet Avalanche 5.3LОни проверяют, что индикатор двигателя мигает, когда грузовик сидит, и гаснет во время движения. Все изменилось. Вы упомянули предохранители, где они будут расположены?…
• 2000 GMC Sonoma, коды P0200 и P0304Двигатель прошел 201,000 4 км Искры до всех дырок проверены. Свеча №3 смочена топливом, а все остальные сухие и нормальные, двигатель работает так, как будто он работает на 3. Подключил VOM и считал сопротивление на форсунках 4 и 2.4, и показания составили 2.6–4 Ом. Может быть, форсунка №XNUMX переполнена топливом, несмотря на то, что …
• 2005 Silverado 2500HD 6.0L SEFI P0101 P0200 P0300У меня есть коды P0101, P0200 и P0300 плюс O2 a и CAT, мигающие красным на моем сканере Innova OBDII. Необходима возможная процедура ремонта….
• 04 Safari p0200 и miss fire # 6У меня есть 04 safari, заменил свечи зажигания, провода крышка и ротор топливного насоса, форсунки паука топливного насоса проехали 1 день штраф на следующий день код po 200 & miss fire # 6 ЛЮБЫЕ ИДЕИ УСТАЛО И ДОРОГОЕ…
• Нет питания на топливной форсунке 2001 Corvette P0200 кодУ меня корвет 2001 года с кодом по200. На топливную форсунку номер 6 не подается питание. Я поменял жгут проводов №4 на 6, и он работает. Не могу найти обрыв провода к №6. Провода входят в жгут и труднодоступны. У кого-нибудь была эта проблема и исправлена? Я мог бы тебе помочь. Благодарить…
• Dodge Grand Caravan sx 2009 p0300 и p0200У меня есть коды p0300 и p0200, машина едет неровно, и индикатор проверки двигателя иногда мигает. Можно ли проехать на машине несколько миль или это еще больше повредит машину?…
• UK Ford Transit P0200 Помощь при неисправностяхПривет, у нас есть фургон Ford Transit 2.4 Diesel 135bhp RWD с зарегистрированной неисправностью P0200. На сегодняшний день мы обнаружили следующее: Все провода форсунок непрерывны. Когда форсунки подключены, но ткацкий станок отключен, они гудят, указывая на короткое замыкание (все они).

Нужна дополнительная помощь с кодом p0200?

Если вам все еще нужна помощь по поводу кода неисправности P0200, задайте вопрос в комментариях под этой статьей..

ПРИМЕЧАНИЕ. Эта информация представлена ​​только в информационных целях. Он не предназначен для использования в качестве рекомендаций по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо автомобилем. Вся информация на этом сайте защищена авторским правом.

не едет машина ошибка P0200

сибиряк3 Дата: Суббота, 04 Янв 2014, 14:01 | Сообщение # 1 Группа: Пользователи новичок Репутация: 0 [] На сайте: НЕТ Откуда: красноярск Машина: прадо 3 литровый D4D что может быть и куда что смотреть и что искать ? помогите

novik59 Дата: Суббота, 04 Янв 2014, 15:05 | Сообщение # 2 Группа: V I P-sms как мастер Репутация: 160 [] На сайте: НЕТ Откуда: Каменка, Пензенской области Машина: Сhaser/2LT P0200 — Неисправность в цепи форсунки. Прозвоните эту цепь, проверьте разъемы.

сибиряк3 Дата: Суббота, 04 Янв 2014, 17:56 | Сообщение # 3 Группа: Пользователи новичок Репутация: 0 [] На сайте: НЕТ Откуда: красноярск Машина: прадо 3 литровый D4D Цитата сибиряк3 () P0200 — Неисправность в цепи форсунки. Прозвоните эту цепь, проверьте разъемы. разъемы проверил все живые, звонить цепь какую и откуда начинать ?

novik59 Дата: Суббота, 04 Янв 2014, 22:39 | Сообщение # 4 Группа: V I P-sms как мастер Репутация: 160 [] На сайте: НЕТ Откуда: Каменка, Пензенской области Машина: Сhaser/2LT Схемы, как я понимаю у вас нет? Без схемы определить сложно. Надо посмотреть, на какую форсунку не подается сигнал, но это можно посмотреть осциллографом. Если нет осциллографа попробуйте иголочкой проткнуть изоляцию провода идущего к форсунке, подключите светодиод, посмотрите по миганию светодиода, к какой форсунке нет сигнала. Но это не совсем точная диагностика, осциллографом можно посмотреть картинку и сравнить. А двигатель вообще как у вас работает? Троит, дымит,не тянет или что?

сибиряк3 Дата: Воскресенье, 05 Янв 2014, 07:17 | Сообщение # 5 Группа: Пользователи новичок Репутация: 0 [] На сайте: НЕТ Откуда: красноярск Машина: прадо 3 литровый D4D схемы нет! картина такая- двигатель работает на холостых и немножко подтраивает (троение ощютимое) но ошибки не выскакивало как только ничинаеш увеличивать обороты двигателя сразу выскакивает чек двигатель не развивает обороты и начинает троить со страшной силой аш двигатель готов выскочить, сканером ошибку сотрешь двигатель начинает работать по ровней но всеравно троит ,а через некоторое время работы на холостых выскакивает чек!

novik59 Дата: Воскресенье, 05 Янв 2014, 13:45 | Сообщение # 6 Группа: V I P-sms как мастер Репутация: 160 [] На сайте: НЕТ Откуда: Каменка, Пензенской области Машина: Сhaser/2LT Похоже, что не работает одна форсунка. Может стоит еще раз обратить внимание на состояние контактов, может где слабый контакт, провод внутри изоляции обломился и т. д. Без специальных приборов определить сложно. Почитайте вот здесь http://auto-profi.com.ua/forum/index.php?act=attach&type=post&id=2269 Добавлено (05 Янв 2014, 13:45) ——————————————— Измерьте какое сопротивление обмотки на форсунках, сравните нет ли отклонений в сравнении с другими. Такую ошибку P0200 может выдавать при коротком замыкании на корпус в проводке или в форсунке, проверьте нет ли короткого замыкания в обмотке форсунки на корпус.

сибиряк3 Дата: Воскресенье, 19 Янв 2014, 15:52 | Сообщение # 7 Группа: Пользователи новичок Репутация: 0 [] На сайте: НЕТ Откуда: красноярск Машина: прадо 3 литровый D4D все решили проблему ! когда товарищ устанавливал сепаратор ,то ,, эти специалисты,, мастера криворукие сильно придавили кронштейном крепления сепаратора корпус соединительной фишки на корпусе кузова и придавили провода , в итоге от вибрации провод придавленный лопнул и переломился в нутри оплетки ,вот и ошибка выскакивала, пришлось повозиться чтоб найти, визуально все в порядке а как стали методом исключения по мануалу искать -то вот ОНО и выплыло.

Техническое описание

---

Форсунка – неисправность электрической цепи

Injector – circuit malfunction

---

Симптомы

---

• горит индикатор неисправности двигателя или check engine
• пропуски воспламенения (зажигания) на холостом ходу
• пропуски воспламенения (зажигания) при движении
• двигатель запускается и глохнет
• двигатель не запускается
• присутствуют коды ошибок по пропускам воспламенения (зажигания)

---

Причины

---

• обрыв цепи форсунки
• короткое замыкание форсунки
• низкое внутреннее сопротивление форсунки (в основном форсунка, которая работает, но не соответствует техническим характеристикам)
• обрыв цепи драйвера форсунок
• короткое замыкание драйвера форсунок
• короткое замыкание в жгуте проводов форсунок

---

Рекомендации по ремонту

---

В первую очередь рекомендуется посмотреть руководство (специализированную литературу) по обслуживанию и ремонту вашего автомобиля.

При последовательном впрыске топлива PCM (блок управления двигателем) контролирует каждую форсунку индивидуально. Напряжение батареи подается на каждую форсунку, как правило, от распределительного центра (PDC) или другого источника с предохранителями. PCM подает цепь заземления на каждую форсунку с помощью внутреннего переключателя, называемого «драйвером». PCM контролирует каждую цепь драйвера на наличие неисправностей. Например, когда PCM получает команду «выключить» топливную форсунку, он ожидает увидеть высокое напряжение в цепи заземления привода. И наоборот, когда PCM подает команду на включение топливной форсунки, он ожидает увидеть низкое напряжение в цепи управления, если он не видит этого ожидаемого условия в цепи управления, могут быть установлены ошибки P0200 или P1222. Другие коды неисправностей цепи форсунок также могут быть зарегистрированы.

Если у вас несколько ошибок по пропускам зажигания / форсунки, первым шагом необходимо будет отключить все топливные форсунки, а затем включить зажигание и выключить двигатель. Проверьте наличие напряжения аккумулятора (12 В) на одном проводе каждого разъема форсунки. Если напряжение отсутствует, проверьте непрерывность заземления в цепи напряжения с помощью контрольной лампы, подключенной к положительной батарее, и проверьте каждый источник напряжения. Если он загорается, то на подаче напряжения имеется короткое замыкание на массу, вызывающее короткое замыкание. Найдите схему подключения и устраните замыкание на подаче напряжения и восстановите правильное напряжение батареи. (Не забудьте проверить перегоревший предохранитель и при необходимости заменить).

ПРИМЕЧАНИЕ.

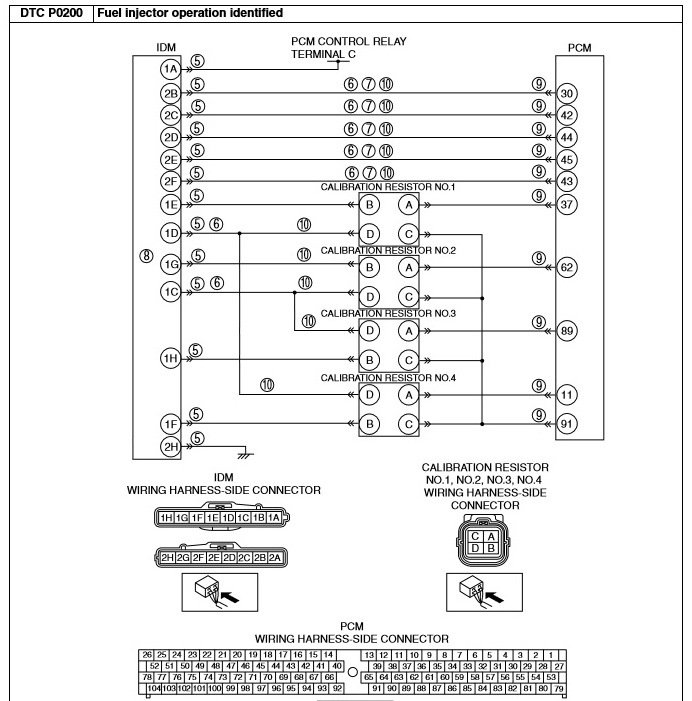

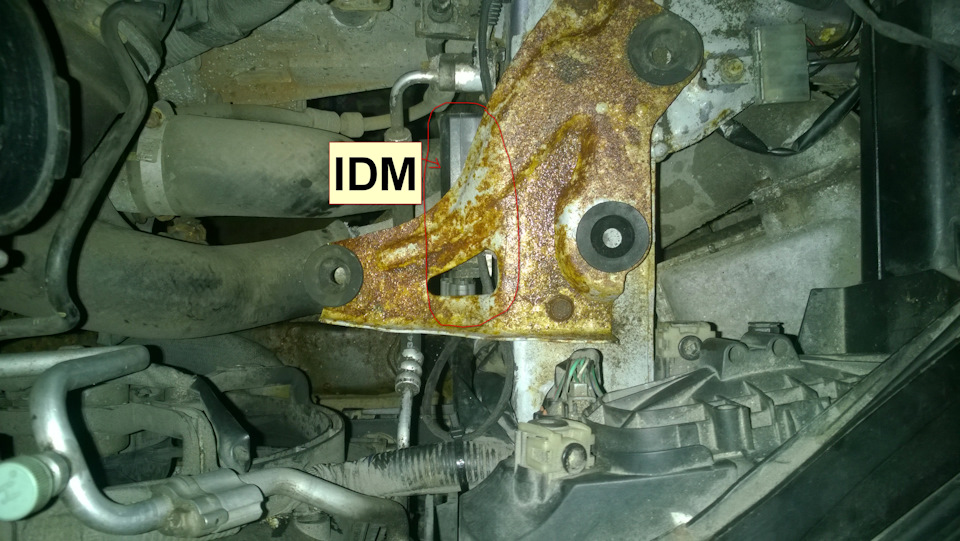

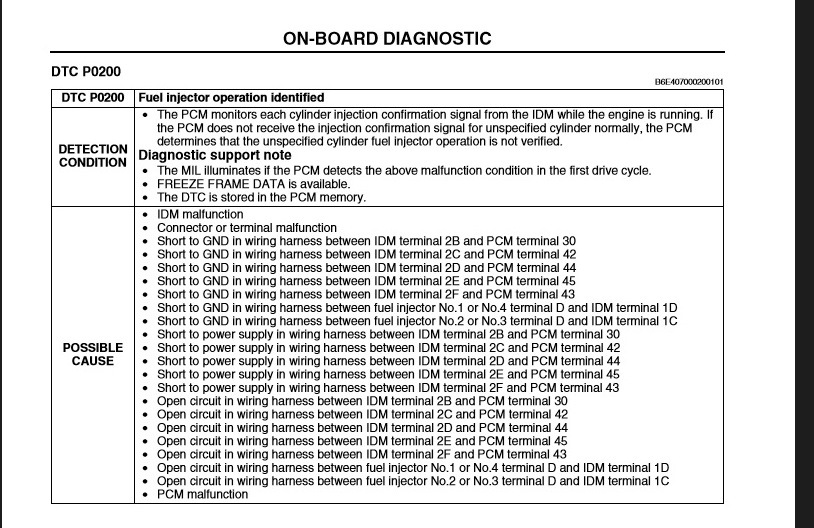

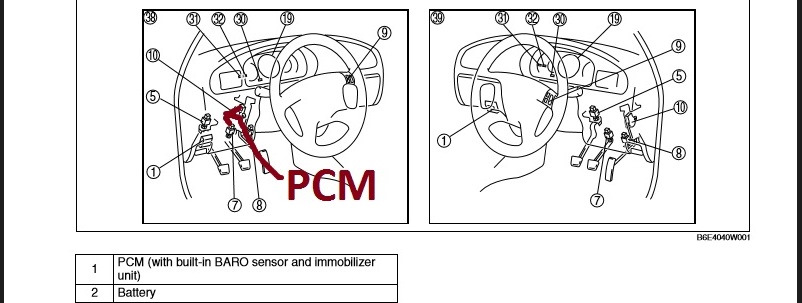

Всем привет, рассказываю об еще одном интересном случае ремонта мазда 6 RF5C. Однажды очень давно появился в машине периодический косяк, живший со мной целых два года, и периодически дающий шанс постоять, подумать о будущем)

Писанину можно пропустить главное читать симптомы и лечение)

Симптомы:
-форсунки начинают стучать, вылетает чек p0200
-стук форсунок, чек p0200 p02001-p02004, и аварийный режим работы двигателя(1500 оборотов)
-стук форсунок, чек p0200, глохнет двигатель
-заводится и сразу глохнет, после сбрасывания ошибки(помогает только открытие двери и выключение зажигания) едет.
-заводится и сразу глохнет, помогает только покурить минут 20
— заводится и сразу глохнет и все тут)

Проявлялись косяки обычно в конце зимы, когда как говорится «между нами тает лёд» и однажды в сильнейший ливень заглох летом. В другое время летом даже ошибка редко выскакивала, ну а чем ближе к зиме тем страшнее, причем это все было периодически. Неделю можно было бояться выехать, а потом пол года не видеть даже намека на проблему.

Первой зимой грешил на форсунки, которые явно уже требовали вмешательства из-за плавающих оборотов, но после их восстановления (проверки и замены распылителей) двигатель стал работать хорошо, но проблема не пропала, пропала точнее, потому что зима подошла к концу. Зимой я езжу не много, заниженная подвеска не всегда позволяет выехать со двора, но периодически читая ошибки каждый раз наблюдал p0200, но никаких чеков или сбоев она не доставляла. Но естественно зима была не очень правильной и все снова началось.

Поехав на отпуск, были проверены все разьемы, 90% из которых в идеальном состоянии, остальные были почищены, а так же зачищена масса, хотя и она была в нормальном состоянии. Со спокойной душой поехал обратно, недельку покатался без косяков. И снова…

Находясь километров за 100 до дома двигатель заглох, выскочил чек. Уже зная что и как, с трудом завелся и поехал дальше(попал в аварийный режим, это кстати идеальный вариант в нем машина может ехать вечно, пока не заглушишь), стер ошибку, сразу же заглох, тогда понял что лучше ехать 70 чем стоять. В общем часа за 3 я добрался в теплую постель.

Месяц машина стояла, пока снег полность не сошел и не стало сухо и тепло, но меня это не спасло, в этот раз машина отказывалась заводиться, или глохла. Самое время чинить.

При помощи чуда почти 2 часов стояния на трассе и попадания в аварийный режим 200 км были мной преодолены за 5 часов и меньше 4 литров на 100 км. Экономичность) Сразу загнав машину в гараж, больше она не завелась.

Лечение:

— Готовясь к ремонты были найдены мануал по ремонту мазда 6 дизель, на английском языке, но с очень хорошим наполнением.

— Все подозоения были на проводку и копаясь в интернете был найдет топик, где у человека перетерся фиолетовый провод между PCM и IDM, странно конечно, но что-то в этом есть.

— IDM находится под коробом воздушного фильтра(он вынимается просто потянув вверх), под креплением этого короба

— PCM над педальным узлом в салоне на моторном щите

— по пути наименьшего сопротивления были проверены соединение форсунок и IDM (один из разьемов IDM для форснок)

— убедившись что все хорошо, при помощи отца(одному сделать нереально) и блинного провода был проверен второй разъём IDM(связь с PCM) и моему удивлению и радости не было предела когда был найдет молчащий фиолетовый провод. Вот он сволочь

— не знаю что случилось со жгутом, на вид там есть лишь одно нехорошее место за аккумулятором перед моторным щитом, слишком плотный хомут, но я в этом разбираться не стал, просто был проложен новый жгут с парочкой проводов на будущее(тфу-тфу)

— машина поехала ошибок больше нет

P.S Фиолетовый провод похоже на болячку модели. С хорошей схемой ремонт не проблема. Если будет такая проблема катайтесь пока машина не станет колом, иначе проводку так просто не проверишь. Даже боюсь знать сколько бы мне такой вот небольшой ремонт стоил бы на СТО.

Код

Общие неисправности

B126A Выход из строя или появление сбоев при функционировании коммутаторного узла дистанционного управления стартером B279A Нарушение связи или отсутствие сигнала между модулем ЕСМ и блоком управления. На практике такая ошибка обычно связана с разрядом аккумуляторной батареи или скачками напряжения. B1608 Код 1608 является общим для подушек безопасности. Для устранения проблемы требуется детальная проверка пиропатронов и датчиков, установленных на устройствах, а также их проводов. B1801 Повреждение электроцепи пиропатрона подушки безопасности, установленной со стороны водителя 4134 Данный код не описывается в сервисных документациях к авто с двигателями V10, SV30, 1UZ и другими версиями. Данная ошибка на авто 2011г и прочих годов выпуска может появляться при считывании сканером, который не подходит для диагностики. На практике образование этого кода связано с неполадками в работе системы ABS, но для получения более точных данных следует продиагностировать автомобиль более подходящим оборудованием. А799 Кода A799 нет в официальной документации к расшифровке комбинаций Тойота. Это – ошибка сканера, рабочие параметры которого не подходят для проведения диагностики. Для проверки рекомендуется использовать другое оборудование. P004B Неисправность в работе левой турбины P004C Неполадки в функционировании турбокомпрессора. Возможная причина может состоять в пониженном напряжении на линии питания. Требуется диагностика компрессорного устройства с механическим приводом. P004D Неисправность в работе соленоида В турбокомпрессора P011B Параметры измерения температуры воздуха на впуске или температуры охлаждающей жидкости выходят за пределы допустимых норм. Получение блоком управления значения носят случайный характер. Пользователю нужно проверить работу датчиков этих двух систем. P0017 Проблемы, связанные с корреляцией контроллера В. Причина неисправности может состоять в неправильном положении коленчатого и распределительного валов. P0093 Код Р0093 на дизеле и бензиновом моторе свидетельствует о серьезной утечке горючего из топливной системы. Причина проблемы может состоять в повреждении бака либо разрушении плунжерной составляющей топливного фильтра высокого давления. Также рекомендуется произвести диагностику форсунок. P0441 Ошибка Р0441 появляется в результате некачественной продувки системы улавливания паров топлива P0442 Фиксация утечки топлива блоком управления. Надо проверять все места соединений топливной системы, целостность бака. P0446 Неисправность в работе системы улавливания паров топлива и управления продувкой. Возможно, датчик выбросов вышел из строя, но владельцу авто в первую очередь следует убедиться в целостности всех магистралей. Причина проблемы может заключаться в повреждении электролинии питания контроллера. P0456 Код Р0456 также связан с утечкой паров топлива P0741 Ошибка Р0741 сообщает о неверной регулировке муфты сцепления P0773 На Тойота Ace 3Y, А ФЕ и других версиях с коробкой передач «робот» данный код появляется при неисправности соленоида Е. На практике эта проблема обычно связана с обрывом или замыканием обмотки, установленной непосредственно в устройстве. Если чистка контактов и фишек не помогла, то потребуется разбор трансмиссионного агрегата и диагностика с заменой самих соленоидов. P0820 На авто 2004г и других годов выпуска данная комбинация появляется при неисправности переключателя нейтральной передачи P1238 Код Р1238 (1238) связан с неполадками в работе вторичного контура топливного насоса. Пользователю необходимо произвести диагностику насосного устройства и убедиться в работоспособности фильтра. P1248 На Тойота Виста 3S, Приус 20 и других версиях этот код обозначает отключение силового агрегата или ограничение его мощности. Появление ошибки связано с неполадками в работе модуля потока рециркуляции отработавших газов. P1262 Дословно этот код расшифровывается как «пониженный контур второго датчика управления турбонагнетателем». Пользователю надо проверить работу контроллера, а также убедиться в целостности всех патрубков системы. P1601 Микропроцессорным модулем зафиксирована слишком высокая температура модуля ЕСМ P1602 Блок управления отправил сообщение о том, что мощность аккумулятора автомобиля составляет 0%. Требуется проверка батареи и ее подзарядка. P1635 На авто 1991 и других годов выпуска данный код появляется при неверном соотношении шин и осей. Рабочие параметры находятся вне диапазона допустимых характеристик. P2002 Забитый сажевый фильтр P2463 Засорение сажевого фильтра дизельного двигателя. Возможны сбои в работе силового агрегата – произвольная остановка, отсутствие мощности, «провалы» при нажатии на газ. Надо проверить качество работы фильтрующего элемента и произвести его замену при необходимости. P2646 Заедание в отключенном состоянии или некорректная работа системы управления рычага привода клапанов C120A Комбинация С120А сообщает о неверных настройках электронного блока управления. Возможная причина ошибки может состоять в использовании устаревшей версии программного обеспечения модуля. C1207 Выход из строя или некорректная работа модуля стартерного механизма. При такой проблеме возможны сложности с запуском двигателя. C1208 Код С1208 На Тойота Карина 4A FE и других моделях указывает на неверное положение руля. Если соответствующий датчик рулевого колеса недавно менялся, то вероятнее всего, не была проведена его калибровка. Также следует убедиться в целостности шлейфа, по которому подключен контроллер. С1515 Не выполнена адаптация или калибровка регулятора крутящего момента двигателя C1223 Комбинация С1223 является общей для системы ABS. Возможных причин появления данного кода много, начиная от датчиков и заканчивая неисправностью управляющего модуля. C1238 Микропроцессорный модуль сообщает о попадании сторонних внешних частиц между роторным механизмом и контроллером частоты вращения заднего левого колеса. Для устранения проблемы надо произвести очистку штекера и проверить целостность контактных элементов. С1242 Общая неисправность в работе систем ABS и VSC. Пользователю нужно проверить все модули управления данными узлами, а также качество контактов с датчиками. C1377 Дословно ошибка переводится на русский язык как «конденсатор». Проблема может состоять в конденсаторном элементе, установленном на плате микропроцессорного модуля или одного из управляющих блоков. C1401 Общая неисправность в работе модуля системы противоскольжения C1441 Дословно код С1441 переводится как «снижение производительности функции торможения». Причина проблемы может заключаться в неполадках, связанных с работой системой курсовой устойчивости. Вероятнее всего, неисправность следует искать в усилительном устройстве. C1452 Комбинация С1452 указывает на пониженное давление в гидроаккумуляторе. Требуется детальная проверка устройства, а также целостности шлангов, подключенных к нему. C1542 Внутренняя неисправность в работе системы противоскольжения.

Диагностике подлежат следующие компоненты:

• все датчики, установленные на колесах;
• блок управления системой антискольжения;
• провода от управляющего модуля ABS до контроллеров и блока управления;
• контакты на регуляторах.

C2540 На Приус NHW10 данный код обозначает, что мощность гибридной системы снижения. Эта ошибка не может появляться на инжекторах. Неисправность является следственной, поэтому пользователю необходимо детально тестировать авто. Код

Неисправности трансмиссии

4LO Неисправность, связанная с работой системы полного привода коробки передач. Требуется детальная диагностика всех датчиков и разъемов. Причина проблемы может заключаться в неисправности контроллера блокировки межосевого дифференциала. B2281 Ошибка указывает на неисправность в работе коробки передач, в частности, она свидетельствует о неполадках при переключении селектора в режим «Паркинг».

Возможные причины:

• неисправность датчика переключения скоростей;
• поломка привода передач;
• повреждение шлейфа или одного из контактов на нем;
• программная неисправность блока управления или использование старой версии ПО (программного обеспечения);
• отсутствие связи между управляющими модулями двигателем и коробкой передач.

C1299 Отмена управления полным приводом. Причину проблемы нужно искать в системе сцепления и трансмиссионном агрегате. Неисправность может состоять в выходе из строя одного из датчиков коробки передач или гидротрансформатора. P0504 Код Р0504 на Тойотах с двигателем V30 другими моторами сообщает о неполадках в работе модуля управления трансмиссионным агрегатом P0909 Дословно код Р0909 расшифровывается как «ошибка управления кулисного механизма выбора».

Возможные причины неисправности:

• датчик хода механизма выбора;
• некорректная работа приводного узла выбора и переключателя скоростей в сборе (электромотор системы);
• неисправность модуля автоматической трансмиссии;
• повреждение или износ шарнира переключения либо стержня вилки.

Р0910 Появление кода 0910 может быть обусловлено следующими проблемами:

• неисправность приводного устройства выбора и переключения скоростей в сборе;
• короткое замыкание на линии электрического моторчика трансмиссии;
• проблемы в работе модуля ТСМ.

Р1732 На автомобилях Камри SV32, V50 и других версиях данный код появляется в случае, если достигнут предел параметров трансмиссионного узла. Пользователю нужно проверить все датчики коробки передач и выполнить обучение агрегата. Код Неисправности двигателя P00B0 Выход из строя или ошибки в работе модуля управления турбиной или неполадки в работе непосредственно турбины второго ряда. Возможная причина может заключаться в подсосе воздуха, поэтому все патрубки и соединения системы необходимо проверить. Р0011 Если на Тойота Авенсис в кузове 270 или другой модели загорелся этот код, это говорит о неверном положении распределительного вала двигателя.

Возможные причины неисправности:

P0012 При появлении ошибки Р0012 указывает на неисправность регулятора фаз газораспределительного механизма. Проблема может образоваться в результате низкого уровня моторной жидкости в силовом агрегате. Появление кода иногда обусловлено неправильным монтажом распредвала, привода регулировки фаз либо ремешка ГРМ.

Подробнее о том, что нужно проверить:

1. Сетчатые фильтры электромагнитного клапана привода регулировки фаз газораспределения. Эти элементы могут быть засорены или порваны, иногда они установлены неправильно.
2. Утечку моторной жидкости у посадочных поверхностей уплотнений клапана приводного устройства газораспределительных фаз.
3. Прерывание подачи моторной жидкости на электромагнитный клапан приводного механизма.
4. Целостность приводного ремешка ГРМ на предмет износа.

P0015 Неверное положение фаз газораспределения, слишком поздний угол открытия P0016 Код Р0016 появляется в результате нарушения взаимосвязи между распределительным и коленчатым валом. Причина проблемы может быть связана с износом шестеренок на шкивах, а также неисправностью датчиков, но второй вариант менее вероятен. Иногда ошибка появляется в результате износа и растяжения цепи газораспределительного механизма. P0018 Код 0018 сообщает о несоответствии фаз в системе газораспределения P0104 Р0104 появляется при неисправности датчика массового расхода воздуха P0170 Нарушение топливного баланса в двигателе. Пользователю необходимо найти и устранить причину обеднения или обогащения горючей смеси. P0401 Низкая эффективность в работе системы рециркуляции отработавших газов. Если все датчики целые, то нужно проверять работу патрубков и шлангов – причина проблемы может заключаться в утечке воздуха. При отсутствии подсоса следует проверить хомуты, поскольку мог ослабнуть один из них. Если эти действия не помогли устранить причину, то она может заключаться в работе микропроцессорного модуля. P0046 Комбинация Р0046 сообщает о неисправности электромагнитного клапана управления давлением в системе турбонаддува. Причина ошибки может состоять в выходе из строя приводного нагнетательного устройства. P0048 Неисправность в работе электромагнитного клапана системы управления давлением турбонаддува. Возможно, от приводного нагнетательного устройства подается слишком высокий сигнал. P0161 На авто с ГБО (газобаллонным оборудованием) и без него эта ошибка сообщает о поломке нагревательного компонента второго лямбда-зонда. Пользователю нужно проверять кислородный контроллер, установленный во втором банке двигателя. P0171 Код Р0171 (0171) указывает на то, что смесь в цилиндрах силового агрегата автомобилей 1993, 1998, 1999 и других годов выпуска слишком бедная. Пользователю нужно проверять компрессию двигателя, а также датчики, которые могут повлиять на формирование смеси. Имеются в виду кислородный контроллер, а также регулятор массового расхода воздуха и давления. P0172 Код Р0172 указывает на переобогащенную топливовоздушную смесь в цилиндрах двигателя P0174 Комбинация Р0174 появляется в результате переобеднения топливовоздушной смеси P0175 Сообщение о переобогащенной смеси в цилиндрах силового агрегата P0300 Код Р0300 на Тойота 1KZ TE, 3YP LPG и других версиях авто обозначает множественные случайные пропуски зажигания.

Возможные причины проблемы:

• неправильная компрессия в цилиндрах двигателя;
• подсос воздуха;
• повреждение прокладки или головки блока цилиндров;
• неисправность или засорение датчика массового расхода воздуха;
• выход из строя лямбда-зонда или повреждение одного из контактов на устройствах;
• засорение топливного фильтра;
• неисправность форсунок.

P0301 В первом цилиндре мотора зафиксированы пропуски зажигания P0302 Блок управления сообщает о пропусках зажигания во втором цилиндре силового агрегата P0304 Блоком управления обнаружены пропуски зажигания в четвертом цилиндре силового агрегата P0345 Данная комбинация на автомобилях 2004года и других годов выпуска появляется при поломке контроллера распредвала P0400 Ошибка Р0400 указывает на неполадки в функционировании системы рециркуляции отработавших газов. Пользователю нужно проверить все датчики, а также убедиться в целостности патрубков и шлангов. P0418 Неполадки в работе системы добавочного воздуха. Пользователю необходимо произвести работу датчиков, связанных с ней, а также убедиться в отсутствии подсоса и целостности патрубков. P0420 Комбинация Р0 420 или 0420 появляется в случае низкой эффективности работы системы катализации, проблема состоит в первом банке двигателя. Неполадка проявляется в течение пяти минут после запуска силового агрегата. Возможная причина проблемы может состоять в неисправности системы подогрева кислородного контроллера. P0430 Код Р0430 связан с пониженной эффективностью работы системы катализации. Проблему следует искать во втором банке двигателя. P0746 Р0746 появляется при неверной регулировке соленоида давления P0766 Код Р0766 сообщает о неправильной регулировке переключательного устройства D соленоида P0770 Неисправность в работе соленоида Е P1130 Код 1130 связан с отсутствием переключателя регулятора кислорода с подогревом, установленным на входе. Блок управления указывает на неполадки контроллера под номером 11. Ошибка сопровождается сообщением «адаптивное топливо на пределе». P1220 Комбинация Р1220 указывает на неполадки в функционировании системы управления дроссельной заслонкой P1222 Общая ошибка управления заслонкой дроссельного узла P1226 Код Р1226 (1226) указывает на неверную подачу топлива, что свидетельствует о неполадках в работе топливной магистрали. Проблема может состоять как в датчиках, так и в утечке. P1251 Ошибка указывает на повышенное давление воздуха и сопровождается снижением тяги двигателя, возможные причины неисправности:

• выход из строя или некорректное функционирование электрического пневмоклапана управления турбокомпрессором;
• обрыв или короткое замыкание на линии управления разрежением;
• неисправность турбокомпрессорного устройства;
• поломка клапана системы рециркуляции;
• повреждение вакуумных патрубков или появление утечки;
• неисправность блока управления силовым агрегатом.

P1264 Возможные причины появления ошибки:

• неисправность в работе топливного фильтрующего устройства;
• нарушение герметичности или ослабление хомутов топливной магистрали (нужно проверить целостность гайки для стягивания крышки бензонасоса и корпуса);
• поломка топливного насосного устройства.

P1272 Неверное давление в топливной магистрали, слишком низкое. При ошибке Р1272 (1272) нужно проверять работу соответствующего датчика и убедиться в отсутствии утечек. Возможно, причина проблемы заключается в забитом топливном фильтре, установленном в насосе. Иногда неисправность состоит в засоренных форсунках двигателя. P1300 Код Р1300 или 1300 сообщает о неисправности в работе первой катушки зажигания P1305 Комбинация Р1305 (1305) появляется при неисправности второй катушки зажигания P1310 Коды ошибок Р1310 или 1310 связан с неполадками в работе третьей катушки зажигания. Причина проблемы может заключаться в плохом контакте устройства с бортовой сетью или распределительным узлом. В некоторых случаях ошибка появляется в результате повреждения высоковольтного провода или выхода из строя свечи зажигания. P1349 Код Р1349 или 1349 появляется в результате неполадок, связанных с работой клапана VVT. Возможно, от устройства исходит некорректный сигнал либо поврежден разъем регулятора. Требуется детальная диагностика контактов и целостности электроцепей. Причина проблемы может заключаться в электронном блоке управления двигателем. P1354 Ошибка Р1354 указывает на неполадки в работе клапана VVT, Ю установленного в правой левой головке второго банка двигателя. Часто решить такую проблему позволяет перестановка элементов местами. Если эти действия не помогли, придется менять устройство. P1545 Механизм управления заслонкой дроссельного узла не реагирует на педаль газа P1604 Код Р1604 (1604) на авто 1992, 1997, 1993г и других годов выпуска появляется при неудачной попытке запуска двигателя.

Возможные причины неисправности:

• разряд аккумуляторной батареи или ее повреждение;
• неисправность замка зажигания или системы Старт/Стоп;
• регулярное использование низкокачественного горючего;
• проблемы в работе иммобилайзера;
• неисправность противоугонной системы;
• критическая поломка двигателя;
• забитость одного из фильтров, влияющих на запуск;
• неисправность форсунок или датчиков кислорода.

P1605 Код Р1605 указывает на неверный сигнал о холостых оборота двигателя. Причин проблемы может быть множество, начиная от неисправностей цилиндров и заканчивая блоком управления. На практике суть ошибки обычно состоит в неисправности датчика детонации. P1760 Ошибка Р1760 указывает на повреждение проводки или выход из строя линейного электромагнитного клапана для электроцепи контроля давления. Возможно залегание устройства в одном из положений. P2006 Неисправность в работе приводного механизма изменения геометрии впускного коллектора в первом банке двигателя. Узел завис в закрытом положении. Нужно детально проверить работу механизма и при его неработоспособности выполнить замену устройства. P2008 Блок управления при появлении ошибки Р2008 на авто 2005 и других годов выпуска сообщает первого клапана управления заслонками. P2111 Ошибка Р2111 связана с неполадками, присутствующими в работе системы управления дроссельной заслонкой. Механизм может заедать в открытом или закрытом положении. Вероятнее всего, потребуется замена привода или всего узла в сборе. Р2112 На автомобилях Раф 4 первого поколения, 4WS, D4D и других версиях код 2112 сообщает о проблемах в работе привода управления дроссельной заслонкой. Причина неисправности может состоять в электромоторе механизма или залипании изделия в закрытом либо закрытом состояниях. P2118 Комбинация Р2118 (2118) указывает на неисправность в работе приводного механизма дроссельной заслонки. Требуется детальная диагностика системы управления узлом – ETCS. Если механизм работает нестабильно, при пониженном напряжении это может привести к отсеканию тока к силовому агрегату. Возможно, неисправен предохранительный элемент ETCS, аккумуляторная батарея либо ее выводы. Р2149 Код 2149 появляется при обрыве проводки либо другой неисправности, связанной с неправильным сигналом. Некорректный импульс фиксируется на топливной форсунке В. P2195 Код Р2195 или 2195 появляется при обеднении топливовоздушной смеси. Блок управления указывает, что проблема обусловлена показаниями, исходящими от первого кислородного контроллера, установленного в ряду 1. Возможно, сам лямбда-зонд исправен. P2197 Обеднение топливовоздушной смеси. Сообщение получено от первого лямбда-зонда, расположенного во втором ряду цилиндров. P2440 Неисправность в работе клапана переключения системы впрыска вторичного воздуха. Механизм застрял в открытом положении, требуется его детальная проверка. P2442 Ошибка Р2442 указывает на залипание в открытом состоянии клапанов подачи добавочного воздуха C1201 Работа силового агрегата расценена блоком управления, как некорректная. Обороты двигателя значительно ниже допустимой нормы. При ошибке С1201 (1201) водитель должен произвести диагностику валов и датчика холостого хода. Причина может заключаться в самом силовом агрегате, к примеру, повреждении головки блока или прокладки. C1227 Повреждение проводки электромагнитного клапана SA3. Блок управления указывает, что сигнал от устройства, поступающий на микропроцессор, не соответствует нормированным показателям. C1298 Ошибка С1298 связана с неполадками в работе соленоидного устройства регулировки давления. Если механизм целый, то проблему следует искать в проводке либо модуле управления полным приводом. C1360 Выход из строя датчика давления, установленного в основном тормозном цилиндре C1733 Ошибка в работе соленоида управления высотой C1776 Выход из строя переднего датчика скорости. Блок управления двигателем фиксирует неверный сигнал, поступающий с контроллера. Код ошибки

Неисправности датчиков

P2A00 Выход из строя первого кислородного контроллера P0031 Код Р0031 указывает на проблемы в работе лямбда-зонда. Пользователю нужно проверять кислородный регулятор, расположенный на коллекторном устройстве. P0051 Ошибка Р0051 указывает на неисправность в работе кислородного регулятора, установленного на впускном коллекторе. Причина проблемы также может заключаться в повреждении проводки, коротком замыкании или окислении контактов. Требуется детальная проверка электролинии и качества подключения к бортовой сети. Р0105 Код поломки контроллера давления воздуха. Надо проверять сам датчик, а также его контакт с бортовой системой. P0115 Данный код ошибки OBD2 на Тойота 5A, Прадо 90, Е120 и других версиях указывает на неисправность контроллера температуры охлаждающей жидкости. Надо проверять работу датчика, в частности, его контактов с проводкой. P0120 Ошибка 0120 появляется при неправильной работе или поломке одного из датчиков – положения дроссельного узла или педали газа. При выходе из строя обоих устройств возможны сбои в функционировании силового агрегата – снижение тяги, «провалы» мощности, отсутствие реакции на нажатие педали. Возможная причина может состоять в неисправности проводки, по которой подключен контроллер. P0121 Код ошибки контроллера положения педали газа. Если датчик исправен, то причина может заключаться в проблемах в работе дроссельной заслонки, поскольку в функционировании узла зафиксирована низкая производительность. P0125 Микропроцессорным модулем зарегистрирована пониженная температура хладагента для управления системой по замкнутому контуру. Причину неисправности Р0125 следует искать в лямбда-зонде либо термостате. P0131 Неисправность первого кислородного контроллера, требуется также диагностика его проводки P0137 Модулем управления двигателем зафиксирован пониженный сигнал, поступающий с выходного контроллера кислородного датчика. Имеется в виду второе по счету устройство, установленное в первом банке мотора. P0156 Ошибка Р0156 на Тойота Марк II, X, Verso 14D и других версиях сообщает о поломке второго лямбда зонда, установленного в банке 2. P0330 Р0330 связана с повреждением проводки питания второго датчика детонации. Если устройство ломается, возникнут сложности с запуском двигателя, иногда мотор вовсе не запускается. При движении на холостых оборотах силовой агрегат будет троить. P0500 Код Р0 500 (0500) появляется в результате неисправности датчика скорости. Информация о скоростном режиме может неверно отображаться на спидометре, возможны скачки стрелки.

Для устранения проблемы рекомендуется выполнить следующие действия:

1. Проверить целостность разъемов на колодке подключения датчика к приборной панели. Возможно, отошел контакт и его надо заново подсоединить.
2. Выполнить диагностику целостности кабеля, по которому датчик подключен к комбинации приборов.
3. Проверить качество подключения контроллера к трансмиссионному агрегату.
4. Произвести диагностику контактов на предмет замыкания.

P0505 Код 0505 появляется при выходе из строя датчика холостого хода. При появлении данной проблемы двигатель автомобиля будет функционировать нестабильно, возможны скачки оборотов. Р0556 На Тойотах 2006г и других годов выпуска этот код указывает на проблемы в работе датчика давления в контуре вакуумного усилителя тормозов. С устройства поступает сигнал, не соответствующий нормированным показателям. Вероятнее всего, сам датчик придется менять. P0776 Неисправность электромагнитного клапана В системы регулировки давления P0793 Микропроцессорный модуль определил неполадки в работе регулятора оборотов трансмиссионного агрегата. Возможно повреждение проводки или неправильное сопротивление на линии, которое привело к короткому замыканию контактов. Иногда причина состоит в неисправности контроллера положения паркинга. Р0915 Расхождение в показаниях основного и дополнительного датчиков механизма переключения передач P0919 Ошибка управления положением механизма переключения скоростей P1100 Комбинация связана с перебоями в работе датчика массового расхода воздуха. Надо проверить работу устройства и убедиться в том, что контроллер не засорен. Если датчик забит, требуется его очистка, для этого можно использовать специальное средство для карбюраторных двигателей. P1116 Выход из строя датчика контроля температуры охлаждающей жидкости. Рекомендуется проверить качество контакта устройства с проводкой, а также целостность линии питания. P1121 Код 1121 появляется в результате неисправности датчика, установленного на педали газа. Контроллер положения устройства посылает неверный сигнал на микропроцессорный модуль. Требуется детальная проверка регулятора. P1125 Общая неисправность в работе датчик положения дроссельного механизма P1128 Выход из строя датчика кислорода верхнего уровня с подогревательным элементом P1150 Блок управления не может определить переключатель подогревательного устройства кислородного регулятора, установленного во втором блоке P1250 Код 1250 на автомобилях Тойота Т22, Т25 и других версиях может проявляться при двух неисправностях:

• неисправность контроллера давления наддува, параметры датчика не входят в диапазон нормированных значений;
• проблемы в функционировании приводного устройства управления турбокомпрессором.

P1336 Код ошибки указывает на выход из строя датчика положения коленчатого вала, но причина проблемы может состоять в перескоке ремня газораспределительного механизма на один или несколько зубьев. Требуется проверить целостность ремешка и произвести его замену, если он растянулся. P1346 Код Р1346 (1346) сообщает о неполадках в работе контроллера положения распределительного вала. Возможны сбои в работе фаз газораспределения. Требуется детальная проверка датчика, а также проводки, по которой он подключен. P1520 Код Р1520 (1520) связан с неисправностью выключателя задних стоповых огней, возможные причины поломки:

• повреждение проводки питания датчика или лампочек, установленных в стоп-сигналах;
• выход из строя реле или предохранительного устройства оптических элементов;
• повреждение гнезда или контактов предохранителя;
• неисправность датчика, установленного на педали тормоза;
• проблемы в работе блока управления.

P2238 Код ошибки Р2238 (2238) связан с неисправностью в работе первого кислородного контроллера двигателя. Требуется диагностика подключения лямбда-зонда, поскольку сигнал, поступающий с регулятора, может быть слишком низким. P2241 Код Р2241 указывает на неисправность второго лямбда-зонда, расположенного с правой стороны P2714 Код Р2714 указывает на неисправность электромагнитного клапана в работе автоматической трансмиссии. Требуется детальная проверка коробки, начинать диагностику рекомендуется с датчиков. P2716 Код Р2716 появляется в результате электрической неисправности клапана контроля давления «Магнит D» B1100 Выход из строя или сбой в работе узла контроллера подушки безопасности. Рекомендуется произвести диагностику всех проводов, идущих от блока управления. Причина проблемы может заключаться не в датчике, а в плохом контакте или кабеле. B1153 Код В1153 или 1153 появляется при неисправности контроллера положения сиденья. Нужно проверять датчики, расположенные на креслах водителя и пассажира. На практике причина неисправности обычно состоит в поломке провода или отсоединении контакта. B1421 Код В1421 (1421) указывает на неполадки в работе контроллера солнечной радиации, установленного со стороны переднего пассажира B1693 Поломка контроллера неисправности боковой подушки безопасности, расположенной со стороны водителя B1811 Код 1811 указывает на проблемы в работе системы безопасности SRS. Причина неисправности может состоять в повреждении спирального кабеля или датчика подушек. Рекомендуется произвести детальную диагностику всех компонентов системы безопасности, начиная от управляющего модуля и контроллеров. B1901 Обрыв или повреждение электролинии пиропатрона правого переднего преднатяжителя ремешка безопасности B2611 Выход из стряо регулятора телескопического положения B2780 На Тойота Королла АЕ, Ярис и других моделях этот диагностический код появляется при поломке переключателя разблокировки ключа или его неправильной работе. Устройство не находится в состоянии активации, а сам замок зажигания выставлен в режим ON. Надо проверять выключатель разблокировки, целостность проводки и блок управления ключа. C0200 Причины появления кода С0200:

• неисправность левого или правого переднего контроллера частоты вращения двигателя;
• повреждение проводки питающей регулятор;
• неисправность роторного механизма частоты вращения;
• ошибки, допущенные при установке датчика;
• неисправность модуля управления рабочими цилиндрами тормозов в сборе (АБС).

C0205 Код С0205 связан с неполадками в работе левого переднего датчика частоты вращения мотора C0210 Код С0210 появляется в результате неисправности правого заднего контроллера частоты вращения колеса. Возможно повреждение проводки либо роторного механизма устройства. Иногда проблема связана с некорректной установкой контроллера и неисправностью блока управления тормозной системой. C0215 Неисправности в работе датчика ABS, установленного на заднем левом колесеэлектр С1202 Неполадки в работе контроллера уровня тормозной жидкости. На приборной панели автомобиля при такой ошибке может выводиться сообщение о нехватке расходного материала в бачке. Пользователю нужно проверить объем жидкости и произвести ее доливку при необходимости. Причина проблемы может заключаться в разрыве проводки, питающей датчик. С1207 Выход из строя контроллера системы противоскольжения, установленного на заднем левом колесе C1231 Код С1231 связан с неисправностью системы ABS. При появлении ошибки 1231 пользователю необходимо выполнить диагностику регулятора поворота рулевого колеса. Возможна неисправность датчика или повреждение проводки. C1246 Код С1246 связан с неисправностью контроллера давления в основном цилиндре двигателя. При ошибке С 1246 требуется проверка целостности проводки и если электроцепь не дефектная, то датчик подлежит замене. C1256 Ошибка С1256 появляется при неполадках, связанных с работой гидроаккумулятора. Давление в устройстве слишком низкое, но причина может заключаться и в неверном сигнале, поступающем с механизма. C1268 Код С1268 появляется при неисправности датчика положения передачи C1290 Выход из строя регулятора угла поворота рулевого колеса C1336 Комбинация С1336 появляется в результате выхода из строя сенсорного элемента системы курсовой устойчивости C1406 Ошибка С1406 появляется в результате выхода из строя или ошибок в работе датчика АБС. Имеется в виду устройство, расположенное на левом переднем колесе. Рекомендуется проверить целостность разъемов, подключенных к контроллеру, поскольку ошибка часто связана с загрязнением контактов. C1407 Неисправность заднего правого датчика системы противоскольжения. Причина проблемы может заключаться в коротком замыкании контактов или обрыве электроцепи. C1422 Код ошибки С1422 сообщает о выходе из строя контроллера, установленного в основном цилиндре двигателя C1433 Код С1433 указывает на внутреннюю неисправность в работе контроллера угла поворота руля. Ошибка могла проявиться после замены рулевого кардана или других ремонтных манипуляциях. Причина может состоять в физической неисправности сенсорного элемента. Угол поворота датчика мог зависнуть в определенном положении. C1541 Выход из строя контроллера угла поворота задних колес. На табло при такой ошибке часто горит индикатор Check Engine, а также значок P/S. При ошибке С1541 требуется проверить устройство и если оно целое, то выполнить диагностику проводки и разъемов. C2126 При работе микропроцессорного модуля в основном режиме блоком не был получен идентификатор передатчика. Причин проблем может быть множество, но все они связаны с работой датчиков. Номер контроллера и его название не указывается, поэтому нужно проверять все регуляторы, насчет правильности работы которых есть подозрения. Код ошибки

Неисправности электрики и электроники

P264A Блок управления сообщает о повреждении проводки или отсоединении колодки от регулятора положения приводного механизма рычага клапанов А. Имеются в виду устройства, установленные в первом ряду цилиндров. P0010 Повреждение проводки контроллера положения распределительного вала А P0057 При появлении кода Р0057 (0057) микропроцессорный модуль сообщает о повреждении проводки питания нагревательного устройства датчика кислорода. Имеется в виду второй по счету лямбда-зонд, установленный в ряду 2. В первую очередь нужно проверять целостность разъема и проводки. Датчик кислорода может выйти из строя в результате регулярной заправки автомобиля некачественным горючим. P0110 Комбинация Р0110 связана с повреждение или обрывом проводки контроллера температуры воздуха на впуске P0100 Код Р0100 появляется при неисправности проводки, питающей датчик массового расхода воздуха P0102 Неверный импульс или отсутствие сигнала, поступающего с контроллера массового расхода воздуха P0118 Повышенный сигнал, исходящий от регулятора температуры антифриза в системе охлаждения. Напряжение на линии слишком высокое, что может быть связано с замыканием кабеля или неисправностью датчика. P0138 Комбинация Р0138 является следствием повышенного импульса, зафиксированного в электроцепи второго кислородного регулятора. Имеется в виду устройство, установленное в первом банке. P0037 Код Р0037 или 0037 появляется в результате повреждения проводки, подключенной к нагревательному устройству кислородного контроллера. Имеется в виду второй лямбда-зонд, установленный в первом банке двигателя. Блок управления сообщает о пониженном сигнале, исходящем от датчика.

Возможные причины неисправности:

• вышел из строя подогревательный элемент;
• перегорел предохранитель лямбда-зонда;
• повреждена проводка, питающая датчик, либо произошло короткое замыкание в электроцепи;
• на колодке питания контроллера окислился контакт;
• вышел из строя или некорректно работает блок управления мотором ЕСМ.

P0038 Управляющим модулем зафиксировано завышенное напряжение на кабеле питания нагревательного устройства второго датчика кислорода. Надо проверять контроллер, расположенный в первом банке двигателя. P0045 Появление ошибки может сопровождаться следующими признаками:

• остановка мотора при езде на холостом ходу;
• сложности запуска двигателя;
• «троение» силового агрегата при езде на подъем;
• скачки оборотов.

Причина ошибки заключается в повреждении электролинии клапана управления давлением наддува приводного нагнетателя.

P0047 Ошибка Р0047 на Королла АЕ 100, Премио 7А и других моделях появляется при пониженном сигнале, исходящем от электромагнитного клапана управления давлением системы турбонаддува P0113 Повышенный сигнал в электроцепи регулятора температуры воздуха, поступающего на впуск P0134 При появлении такой ошибки на дисплее модуль управления силовым агрегатом не может обнаружить сигнал, поступающий с регулятора кислородного датчика. Нужна диагностика активности импульса. P0135 Код Р0135 фиксируется блоком управления в результате неисправности электроцепи подогревательного устройства первого кислородного датчика. Регулятор расположен в банке 1 двигателя. P0136 Ошибка Р0136 связана с дефектом линии подключения второго кислородного регулятора, расположенного в первом банке мотора P0141 Ошибка Р0141 связана с повреждением проводки цепи нагревательного устройства второго лямбда-зонда. Требуется проверка датчика, расположенного во втором банке двигателя. P0155 Ошибка Р0155 (0155) связана с повреждением линии нагревательного устройства первого лямбда-зонда, расположенного во втором банке. Возможно, ток на линии питания устройства не соответствует нормированным показателям. Если уровень напряжения на цепи упал, потребуется проверка и замена кабеля. P0158 Если горит Чек и появляется эта ошибка, она означает повышенный уровень выходного импульса второго лямбда-зонда, установленного в банке 2 P0191 Код Р0191 на Тойота Камри 30, Крузер PCS и других моделях появляется при повреждении проводки или некачественном сигнале, поступающем с датчика давления топлива P0192 При появлении кода Р0192 микропроцессорный модуль указывает на пониженный сигнал, исходящий от контроллера давления. Имеется в виду датчик, установленный в топливном рампе. P1497 Поломка первого контроллера температуры на впуске, с датчика поступает неверный сигнал P0200 Повреждение электроцепи одной из форсунок. Номер детали не указывается, поэтому пользователю необходимо проверять все элементы. Р0325 Код OBD 0325 на Тойотах 2009, 2010, 2007г и других годов выпуска связан с неполадками в работе электроцепи регулятора детонации №1. При появлении такой ошибки возможна некорректная работа двигателя – троение силового агрегата, скачки холостых оборотов и т. д. P0335 Код Р0335 (0335) свидетельствует о повреждении электроцепи датчика положения коленчатого вала (КВ или ДПКВ) P0340 При появлении ошибки Р0340 микропроцессорное устройство указывает на неисправность или повреждение электроцепи контроллера положения распределительного вала. Появление данного кода может быть связано с засорением контактов. P0343 Повышенное напряжение на участке электролинии питания регулятора распредвала P0351 Код Р0351 (0351) указывает на неполадки в электроцепи питания первой катушки зажигания А. Сигнал, поступающий с устройства, может быть повышенным либо пониженным. Требуется детальная проверка кабеля, а также входа питания катушки на трамблере. P0352 Код Р0352 (0352) указывает на неполадки в электроцепи питания второй катушки зажигания В. Сигнал, поступающий с устройства, может быть повышенным либо пониженным. Требуется детальная проверка кабеля, а также входа питания катушки на трамблере. P0353 Неисправность Р0353 (0353) связана с третьей катушкой зажигания С. Действия по диагностике и устранению проблемы выполняются аналогичные. P0354 Код Р0354 сообщает о повреждении электроцепи или выход из строя четвертой катушки зажигания D P0355 Неисправность, связанная с первичной или вторичной электролинией катушки зажигания Е P0356 Комбинация указывает на повреждение или неисправность вторичной либо первичной электроцепи катушки зажигания «F» P0368 Код Р0368 (0368) на Тойота Камри 50 и других моделях указывает неисправность в работе регулятора положения распределительного вала выпускных клапанов P0393 Отсутствие сигнала, подающегося с регулятора распределительного вала P0405 Микропроцессорное устройство зафиксировало пониженный сигнал, исходящий от первого контроллера в системе рециркуляции отработавших газов. В сервисных мануалах этот датчик обозначается буквой «А». P0443 Код ошибки Р0443 (0443) появляется при обрыве кабеля, питающего клапан продувки системы определения паров топлива P0560 Код Р0560 на авто 2003, 2013г и других годов выпуска связан с неправильным напряжением в бортовой системе автомобиля.

Возможные причины неисправности:

• разряд аккумулятора;
• повреждение батареи, которое привело к утечке электролита и ее неработоспособности;
• окисление клемм на аккумуляторе или повреждение зажимов;
• неисправность генераторного устройства;
• выход из строя реле регулятора;
• повреждение или обрыв приводного ремешка.

P0606 Код Р0606 на авто 2008 и других годов выпуска появляется при нарушении связи между ЕСМ и РСМ модулями. Для сброса ошибки нужно проверить все провода, соединяющие блоки. P0703 Ошибка Р0703 связана с повреждением электроцепи контроллера В системы уменьшения крутящего момента при торможении P0705 Код Р0705 (0705) на авто 2006г, 2008г и других годов выпуска связан с повреждением или обрывом проводки контроллера коробки передач P0715 Повреждение проводки регулятора частоты вращения входного вала автоматической трансмиссии. Проблема состоит в работе турбины гидротрансформатора. P0724 Ошибка Р0724 связана с повышенным сигналом на линии контроллера В уменьшения крутящего момента при торможения. Действия по диагностике и устранению проблемы выполняются аналогичные, как и в случае с другими датчиками. P0748 На авто 2011 и других годов выпуска эта комбинация появляется при неисправности электрической составляющей клапана регулировки давления А. Нужно проверять работу трансмиссионного агрегата, включая все соединения и датчики. P0753 Повреждение или обрыв проводки выключателя А соленоидного устройства P0758 Комбинация 0758 появляется при повреждении проводки переключателя В соленоидного устройства P0778 Неисправность проводки электромагнитного клапана управления давлением P0810 Дословно этот код переводится как «невозможность малого хода и неплавное включение сцепления». Ошибка Р0810 (0810) может сопровождаться появлением надписи на приборной панели «проверьте систему 4WD».

Возможные причины проблемы:

• выход из строя актуаторного устройства выжима сцепления;
• нарушена плавность вилки либо выжимного подшипника;
• выход из строя корзины сцепления;
• использование неоригинальных запчастей для ремонта системы;
• ошибки, допущенные при установке деталей;
• использование блока управления с устаревшим программным обеспечением.

P0812 Код Р0812 появляется при следующих неисправностях:

• повреждение линии или короткое замыкание на проводе переключателя света заднего хода;
• выход из строя контроллера хода механизма переключения;
• поломка датчика хода механизма выбора;
• неисправность модуля ТСМ или программный сбой в его работе;
• поломка переключателя света заднего хода.

P0900 На автомобилях Тойота Ярис и других моделях код Р0900 (0900) появляется в результате разрыва электролинии, питающей актуатор сцепления P0907 Повреждение или неисправность линии положения кулисного выбора передач Р0917 Напряжение, поступающее с датчика хода механизма переключения передач остается на высоком уровне в течение одной поездки. Надо проверять работу контроллера и его электроцепи. Также следует произвести диагностику блока управления АКПП (автоматической коробкой передач). P0999 Дословная расшифрогвка кода – «повышенный сигнал, зафиксированный на линии управления электромагнитного клапана переключения передач». Причина проблемы может состоять в коротком замыкании на «плюс», а также неисправности одного из управлющих блоков. P0974 Повышенный сигнал или замыкание проводки на линии питания электромагнитного клапана А переключения скоростей P1047 Неисправность в работе управляющего модуля Valvematic. Микропроцессорный блок зафиксировал ошибку параметра настройки устройства. Причина проблемы может состоять в повреждении электроцепи питания первого ряда. P1049 Выход из строя или повреждение внутренней линии модуля управления Valvematic. Проблему следует искать в контроллере бесступенчатого подъема клапанов в сборе в первом ряду. Причина неисправности может быть связана с неверно выставленными параметрами работы блока управления. Проблема может состоять в межвитковом замыкании электродвигателя устройства. P1105 Микропроцессорным модулем зафиксировано замыкание на +12 вольт в электроцепи нагревательного элемента одного из кислородных датчиков P1115 Повреждение линии питания нагревательного устройства датчика температуры антифриза P1126 Обрыв проводки либо короткое замыкание на линии питания магнитного сцепления P1127 Неисправность или обрыв электролинии приводного устройства источника питания ETCS P1133 Блок управления сообщает о неисправности отклика электроцепи контроллера A/F P1135 Появление комбинации Р1135 или 1135 связано с повреждением или обрывом электролинии нагревательного устройства кислородного регулятора F P1155 Комбинация Р1155 (1155) появляется при неполадках в работе нагревательного устройства лямбда-зонда, установленного во втором банке мотора. Если проводка целая, то причину надо искать в износе изоляции или отсоединении разъема. P1200 Комбинация P 1200 указывает на повреждение электроцепи одной из форсунок. Точный номер элемента не отмечается, поэтому пользователю придется проверять все устройства. P1215 Комбинация Р1215 сообщает о повреждении проводки, питающей блок управления мотором P1228 Код ошибки Р1228 связан с неполадками в работе бензонасоса. Пользователю нужно в первую очередь проверить электроцепь питания насосного устройства, поскольку причина связана с коротким замыканием на линии. Р1229 Слишком высокий импульс, зафиксированный в первичной цепи реле питания P1315 Код 1315 связан с повреждением электролинии четвертой катушки зажигания P1335 Ошибка 1335 на Тойотах 2006, 2008г и других годов выпуска указывает на проблемы в работе контроллера коленвала. Сигнал с датчика пропадает через три секунды после запуска силового агрегата. P1343 Код неполадки указывает на повышенный сигнал, поступающий с контроллера положения распределительного вала А P1345 Неисправность провода контроллера положения распределительного вала P1550 Неисправность или повреждение проводки регулятора тока аккумуляторной батареи (АКБ). Причина проблемы может заключаться в самом АКБ. P1566 Ошибка, связанная с неисправностью проводки или повреждения линии питания основного переключателя системы круиз-контроля P1589 Код Р1589 появляется при следующих проблемах:

• блок управления не выполнил калибровку нулевого положения контроллера замедления;
• положение транспортного средства не было стабилизировано в ходе проведения калибровки;
• управляющий модуль системы SRS неисправен или работает с перебоями;
• блок управления вышел из строя или функционирует некорректно.

P1603 Неисправность внутреннего модуля памяти EEEPROM. Требуется детальная диагностика микропроцессорного блока. P1633 Выход из строя или ошибки в работе электронной системы управления дроссельной залсонкой P1653 Ошибка 1653 связан с неполадкой электроцепи SCV58 P1656 Код Р1656 (1656) появляется при неисправности или повреждении электроцепи маслорегулирующего клапана OCV. Имеется в виду элемент, установленный в первом банке. P1660 На Тойотах 2004, 2007 и других годов выпуска комбинация Р1660 появляется в результате повреждения электроцепи управления системой отбора воздуха P1667 Неисправность или повреждение проводки питания модуля TCV P1705 Повреждение проводки регулятора скорости прямого сцепления. Причина может заключаться в коротком замыкании, поскольку с устройства поступает сигнал, не соответствующий нормированным параметрам. P1725 Повреждение или обрыв проводки, питающей контроллер скорости P1730 Выход из строя контроллера оборотов регулятора скорости или повреждение проводки, питающей датчик P1750 Код Р1750 появляется в результате неполадок в работе блока управления тормозной системой. Проблема состоит либо в неисправности механизма тормозной устойчивости, либо в ABS. P1780 Сигнал на проводе питания переключателя коробки передач выходит за пределы допустимых норм при самодиагностике. Причина проблемы может состоять в блоке управления трансмиссией TCS. P1801 Ошибка в работе блокиратора двигателя. Пользователю надо проверить батарейку в ключе, а также убедиться в целостности всех контактов и проводов. Если на автомобиль была установлена противоугонная система, причина проблемы может заключаться в ее конфликте со штатным иммобилайзером. Чтобы устранить неисправность, потребуется установка дополнительного модуля обхода. P2103 Микропроцессорным модулем обнаружено короткое замыкание на линии питания реле приводного устройства дроссельной заслонки P2109 Код Р2109 появляется в случае, если характеристики минимального ограничения контроллера педали газа или дроссельной заслонки не соответствуют нормированным P2121 Неисправность в работе контроллера педали газа или дроссельной заслонки. Код ошибки указывает на то, что от регулятора исходит неверный ток, не соответствующий нормированным параметрам. P2123 Ошибка Р2123 связана с электрической неполадкой в работе первого регулятора педали газа. Причина проблемы может состоять в коротком замыкании контактов на +12 аккумулятора. P2138 Выход из строя ЕСМ модуля. Причина проблемы в некоторых случаях состоит в неисправности датчика положения педали газа. P2196 Ошибка Р2196 сообщает о том, то выходное напряжение нагревательного элемента лямбда-зонда остается на одном уровне не меньше 0,4 вольт при работе мотора на холостом ходу. Это говорит о некачественном сигнале. P2237 Код Р2237 связан с повреждением проводки нагревателя первого кислородного контроллера. Необходимо проверять провода устройства, установленного в первом банке двигателя. P2240 Данная ошибка на авто с МКПП или АКПП 1988г и других годов выпуска связана с размыканием линии питания кислородного датчика. Пользователю надо проверять работу лямбда-зонда 1, установленного во втором блоке. Блок управления отмечает, что ток накачки не соответствует нормированным параметрам. P2432 Низкий импульс, передающийся от системы подачи воздуха на выпуск. Возможная причина может состоять в неисправности контроллеров давления или массового расхода воздуха. P2588 Ошибка связана с низким сигналом, исходящим от регулятора положения управления наддувом турбокомпрессора. Причина проблемы может указывать на неисправность в работе нагнетательного устройства. P2649 Повышенное напряжение в электроцепи клапана подачи масла к так называемым коромыслам. На авто Тойота Карина AT 212, E10 и других версиях рекомендуется проверить качество крепления клеммных зажимов на устройствах, а также блоке управления мотором. Возможно, проблема заключается в плохом контакте с «массой» авто. P2770 Блок управления двигателем сообщает о неправильном сигнале, поступающем с электромагнитного клапана муфты, установленной в гидротрансформаторном устройстве. Если проблема Р2770 состоит не в клапане и его проводке, то причину следует искать в микропроцессорном модуле. P2757 Дословно Эта Комбинация Переводится Как «Неправильная Характеристика Электролинии Управления Клапана Регулировки Давления Муфты В Гидротрансформаторе». Нужно Проверять Работу Датчика DSU На Коробке Передач. P2759 Код Р2759 может появляться при следующих неполадках:

• обрыв или повреждение линии электромагнитного клапана переключения скоростей SR;
• короткое замыкание или отсоединение SLU.

Вероятнее всего, причина проблемы состоит в отсоединившемся разъеме или неисправности проводки.

P2763 Ошибка указывает на сигнал, не соответствующий нормированным показателям, который поступает с электромагнитного клапана регулировки давления муфты. Причину следует искать в гидротрансформаторном устройстве трансмиссии. Если чистка контактов на датчиках и проверка разъемов на целостность не дала результатов, узел придется разбирать и диагностировать более детально. Р2799 Слишком высокий уровень сигнала, поступающий с системы управления дополнительным насосом рабочего масла в коробке передач. Надо проверять работу узла. В некоторых случаях причина неисправности связана с использованием низкокачественной трансмиссионной жидкости. Определить применение плохого масла можно по запаху гари и осадку на дне расходного материала. P3000 Микропроцессорным модулем зафиксирован выход из строя или некорректная работа HV-батареи P3100 Поломка или некорректная работа блока управления системой HV B0101 Обрыв или повреждение электроцепи пиропатрона одной из подушек безопасности. При ошибке 0101 требуется детальная диагностика всех датчиков, а также их контактов с бортовой сетью. B0106 Повреждение электролинии детонационного датчика боковой подушки безопасности. При появлении такой ошибки на Тойота Прадо 150 и других версиях в первую очередь надо проверить контакты от контроллера, подключенные к блоку управления системой SRS. B0111 Разрыв или повреждение электролинии пиропатрона боковой подушки безопасности, установленной спереди слева, со стороны водителя B1000 Неисправность центрального модуля системы SRS. Для устранения проблемы проверяются все провода и контакты, а также датчики узла безопасности. B1181 Код В1181 указывает на повреждение или обрыв электролинии второй ступени подушек безопасности B1419 На Тойота Камри 40 и других авто этот код указывает на неполадки провода, питающего датчик температуры в задней части салона B1423 Ошибка указывает на короткое замыкание либо обрыв электролинии, питающей контроллер давления. Рабочий параметр охлаждающей жидкости может быть слишком низким, что приведет к неисправностям в работе охладительной системы. В первую очередь нужно проверить сам датчик и его контакты, а также убедиться в целостности всех магистралей и патрубков. B1610 Повреждение электролинии питания правого датчика системы противоскольжения, установленного на переднем колесе B1615 Возможные причины появления кода:

повреждение проводов на приборной комбинации или отсоединение контактов;

неисправность основного жгута с проводами в моторном отсеке;

выход из строя левого переднего датчика системы противоскольжения;

неисправность основного модуля SRS.

B1650 Неисправность модуля управления системой противоскольжения B1651 Этот код ОБД на Тойота Лэнд Крузер, 4S, 1ZZи других версиях связан с открытой коленной подушкой безопасности. Причина ошибки указывает на повреждение электролинии питания регулятора. B1656 Неисправность внутреннего модуля памяти EEPROM. Возможны сбои в работе блока управления, которые приведут к проблемам в функционировании других систем. B1660 Повреждение или неисправность электролинии контрольного светового индикатора активации и отключения подушек безопасности B1800 Короткое замыкание в электроцепи питания пиропатрона подушки безопасности, установленной со стороны водителя.

Возможные причины проблемы:

повреждение или износ жгута с электроцепями, подключенными к приборной комбинации;

неисправность витого провода в сборе;

выход из строя или отключение контакта от кнопки звукового сигнала;

неисправность модуля управления системой SRS.

B1806 Повреждение проводки, питающей зажигание для фронтальной подушки безопасности, установленной со стороны водителя B1821 Обрыв электролинии или неверное сопротивление в проводке питания правого бокового пиропатрона подушек безопасности. Причина проблемы может состоять в коротком замыкании на линии. B1826 Микропроцессорный модуль зафиксировал некачественный сигнал или обрыв импульса на цепи управления системой SRS. На приборной панели автомобиля может появиться индикатор Airbag. B1831 Микропроцессорным устройством зафиксировано короткое замыкание на линии питания пиропатрона подушки безопасности занавесочного типа B1836 Модуль управления системой SRS зафиксировал замыкание на линии питания пиропатрона левой подушки безопасности занавесочного типа. Возможно, неисправен сам датчик, но причина также может заключаться в управляющем блоке. B1856 В соответствии с официальным переводом кодов ОБД2 для Марк 2 110, NHW10 и других версий данная комбинация появляется при следующих ошибках:

• модуль управления системой противоскольжения фиксирует импульс обрыва или повреждения линии питания заднего левого пиропатрона;
• поломка датчика детонации подушек безопасности;
• выход из строя управляющего модуля или программный сбой устройства SRS.

B1860 На автомобилях с двигателем дизель или бензин этот код появляется при следующих проблемах:

• короткое замыкание в проводке питания датчика детонации подушки безопасности для колен водителя;
• выход из строя пиропатрона устройства;
• поломка или программная неисправность в работе управляющего модуля SRS.

B1861 Размыкание электролинии детонатора коленной подушки безопасности. На практике ошибка часто связана с отклонением сопротивления в проводке от нормированного показателя в результате воздействия коррозии на разъем. Некоторые автовладельцы решают проблему путем установки так называемой обманки. B1816 Повреждение электролинии системы зажигания для фронтальной подушки безопасности переднего пассажира B1900 Блок управления системой SRS зафиксировал некорректный сигнал, исходящий от пиропатрона подушки безопасности правого пассажира B1906 Обрыв или повреждение цепи пиропатрона подушки безопасности, установленной со стороны переднего пассажира B2602 Пониженный сигнал, не соответствующий рабочим параметрам, в электроцепи управления дневными ходовыми огнями B2788 Неисправность или повреждение линии сигнала IG2, передающегося по цифровой шине LIN B2796 Отсутствие связи в системе блокировки двигателя. Пользователю необходимо проверить работу иммобилайзера и в первую очередь заменить батарейку в ключе. Причина проблемы также может заключаться в антенном модуле блокиратора двигателя или установке противоугонной системы. Может начаться конфликт сигнализации со штатным иммоиблайзером, для устранения неисправности придется установить модуль обхода. B2798 Ошибка связи между ключом зажигания и электронным модулем управления иммобилайзера. Причин проблемы может быть много, но в первую очередь надо проверить работу батареек. Если источники питания в ключе работоспособные, то производится диагностика антенны иммобилайзера и всех контактов управляющего модуля блокировкой двигателя. B2799 Код В2799 появляется при следующих неисправностях:

1. Ошибка связи между модулем управления двигателем, а также блоком идентификационного кода. Требуется детальная диагностика жгута с проводкой.
2. Неисправность линии связи. Рекомендуется произвести диагностику ЕСМ модуля.
3. Различие идентификационных элементов, обнаруженная при обмене информацией между модулем идентификатора и ЕСМ. Надо проверять работу модулей.

C0273 Код С0273 бортового компьютера сообщает об обрыве либо коротком замыкании на кабеле питания реле двигателя системы противоскольжения. Причина может заключаться в вышедшем из строя предохранителе, расположенном в монтажном блоке. C0278 Комбинация С0278 появляется в результате обрыва или повреждения линии электромагнитного клапана антиблокировочной системы. При ошибке С 2078 надо проверить целостность проводки и убедиться в отсутствии следов износа изоляционного слоя. C0371 Ошибка С0371 свидетельствует о неверном сигнале, поступающем с датчика системы курсовой устойчивости C1203 Код С1203 (1203) дословно можно перевести, как «данные силового агрегата, источника привода, полученные из ЕСМ, не соответствуют данным блока управления АБС». Рекомендуется проверить проводку и все разъемы модуля системы противоскольжения. Причина неисправности может состоять в ошибке программного обеспечения модуля ECU. С1261 Высокое напряжение в электросети автомобиля, не соответствующее нормированным параметрам.

Для диагностики нужно выполнить следующее:

1. Произвести проверку аккумуляторной батареи. Причина проблемы может заключаться в ее разряде, из-за чего генератор работает в усиленном режиме, что приводит к увеличению напряжения. Надо убедиться в отсутствии повреждений на корпусе аккумулятора, а также целостности контактных зажимов.
2. Выполнить диагностика приводного ремня генератора. Если изделие износилось, оно подлежит замене.
3. Проверить работу генераторного устройства. Причина проблемы может заключаться в неисправности реле регулятора.

C1280 Неисправность одной из электроцепей двигателя. Чтобы устранить данную проблему в машине, необходимо проверить работу управляющего модуля мотором. C1300 Неполадки в работе блока управления системой противоскольжения. Причина проблемы может состоять в программной неисправности или окислении контактов, повреждении шлейфа питания модуля. C1331 Комбинация С1331 указывает на повреждение проводки контроллера АБС. Нужно проверять кабель на целостность и сопротивление на линии датчика, установленного на переднем левом колесе. C1233 С1233 появляется в результате замыкания или разрыва электролинии контроллера VSC C1235 Неисправность цепи или выход из строя роторного механизма контроллера скорости, установленного на переднем правом колесе C1237 Код С1237 указывает на неполадки в электроцепи роторного устройства контроллера частоты вращения C1241 Код С1241 на Тойота Карина Е и других моделях сообщает о неправильном уровне напряжения, которое фиксируется на выводах вспомогательной батареи. Сигнал не соответствует нормированным параметрам. C1242 Ошибка питания контактов IG2. Причину проблемы следует искать в работе первого или второго реле системы противоскольжения. C1244 Ошибка С1244 появляется в результате обрыва проводки или неисправности электролинии контроллера замедления системы противоскольжения. Чтобы сбросить код, действия по диагностике и ремонту выполняются аналогичные, как в случае с другими датчиками. C1249 Код С1249 указывает на обрыв или повреждение электролинии, питающей переключатель стоповых огней C1288 Неисправность в работе модуля управления рабочими параметрами цилиндрами тормозов. Ошибка может проявляться в результате замены управляющего устройства системы противоскольжения. C1332 Обрыв электролинии или повреждение изоляции на проводе, питающем задний правый датчик частоты вращения колеса. Для поиска причины требуется детальная диагностика электролиний. C1333 Код С1333 указывает на некорректную работу заднего левого контроллера частоты вращения колеса. При появлении ошибки С 1333 требуется детальная проверка линии питания датчика. C1380 Выход из строя или неправильная работа реле управления стоповыми огнями. Пользователю нужно диагностировать работу проводки и проверить целостность предохранителей. Причина проблемы может заключаться в замыкании на линии, в результате чего задние стоп-огни перестанут нормально функционировать. C1405 Комбинация 1405 связана с обрывом или замыканием на линии переднего датчика противоскольжения, расположенного на правом колесе C1408 Код С1408 связан с обрывом проводки, питающей задний датчик частоты вращения, установленный на левом колесе. Возможная причина может состоять в неверном сопротивлении на электроцепи устройства. Нужно проверить целостность кабеля, его изоляцию, а также убедиться в отсутствии замыкания. C1413 Комбинация указывает на обрыв проводки левого регулятора частоты вращения, установленного на переднем колесе. Требуется диагностика датчика АБС и проверка блока управления системой. C1414 Код С1414 дословно переводится как «сбой выходного напряжения левого переднего датчика системы противоскольжения» C1511 Проблемы в работе контроллера крутящего момента рулевого механизма. Вероятнее всего, причина заключается в неверном сигнале, но проблема может состоять в самом датчике. C1532 Общая неисправность блока управления двигателем. Для устранения проблемы нужна проверка всех контактов, иногда причину можно решить, обновив программное обеспечение модуля. C1545 Проблемы в подаче сигнала на блок управления о вращении силового агрегата. В первую очередь рекомендуется проверить работу датчиков коленвала и распредвала. C1554 Появление ошибки связано с неполадками в работе электроцепи реле под номером 54. Нужно проверять контакты, а также посадочное гнездо устройства. C1571 Ошибка данных при получении сигнала от контроллера скорости или рулевого колеса C1725 Повреждение кабеля или замыкание на линии питания актуатора, установленного на правом переднем колесе C1727 Аналогичная проблема, связанная с задним актуатором C1726 Комбинация С1726 указывает на обрыв либо короткое замыкание в проводке, подключенной к актуатору переднего левого колеса C1728 Обрыв или замыкание электролинии на положительный вывод муфты подключения моста C1732 Блок управления не может определить сигнал, проходящий по цепи управления приводным устройством амортизатора C1735 Замыкание на линии или обрыв проводки в электроцепи питания выпускного клапана активной подвески. Код С 1735 может указывать на неисправность самого устройства. C1751 Ошибка С1751 появляется при повреждении электролинии переднего контроллера высоты воздушной подвески. Контакты на устройстве или его провод разомкнуты, поскольку на блок управления поступает сигнал, не соответствующий номинальному значению. C2123 Микропроцессорный модуль автомобиля не может определить сигнал, поступающий с контроллера ID3 при функционировании в основном режиме C1AEC Блок управления зафиксировал нарушение обмена информацией с передним датчиком парковочного радара. Причина проблемы может состоять в повреждении шлейфа или коротком замыкании на линии с блоком управления. C1AED Нарушение обмена с задним контроллером парковки.

Для поиска причины выполняются следующие действия:

• производится проверка самого сенсора – от устройства мог отойти контакт;
• выполняется диагностика электроцепи, подключенной к датчику;
• диагностируется блок управления парковочным радаром.

U0073 Неисправность или неверный сигнал, получаемый от датчика «замедления и рысканья» U0100 Нарушение связи между ЕСМ и РСМ модулями. Требуется детальная проверка проводки и контактов на разъемах. U0101 Отсутствие сигнала, поступающего на блок управления двигателя от управляющего модуля трансмиссией (ТСМ). Нужно проверить целостность шлейфов. U0105 Отсутствие связи с устройством, предназначенным для управления форсунками. Надо проверять работу модуля и его подключение к блоку управления двигателем. U0114 Если в результате диагностики на панели приборов выскочила эта ошибка, пользователю надо диагностировать шину обмена данными. Имеются в виду провода, соединяющие блок управления с модулем основной передачи трнасмиссии. U0126 Отсутствие связи с модулем контроллера положения рулевого колеса. Причину проблемы следует искать в шине данных или плохом контакте. Также неисправность может быть связана с сенсорным устройством. U0163 Ошибка на авто с двигателем V6 или другой версией связана с потерей связи с блоком управления навигационной системой. При такой неисправности возможны сбои в функционировании GPS. Чтобы убрать ошибку на машине с «механикой» или «автоматом», надо проверить работу навигационного модуля, в частности, убедиться в его качественном контакте с проводкой. U0123 Микропроцессорное устройство зарегистрировало нарушение связи с контроллером рысканья U0124 Блок управления не может определить сигнал, поступающий с модуля контроллера поперечного ускорения U0129 Отсутствие сигнала или нарушение связи с модулем управления тормозной системой U1117 Дословно на русском языке этот код автомобиля с CAN-BAS шиной и без нее можно расшифровать как «потеря связи со вспомогательным шлюзом». Данный код обычно появляется при установке противоугонной системы на транспортное средством, оснащенной бесключевым доступом и имитацией ключа. U011B На Тойота Прадо 120 и других моделях данная комбинация появляется при нарушении связи с управляющим модулем рычага приводного устройства клапанов А. Возможно, блок управления зафиксировал отсутствие обмена данными с цифровым интерфейсом CAN. Код ошибки

Двузначные коды типа 9

11 На модуль EFI не поступает питание. Автовладельцу рекомендуется произвести диагностику всех контактов и проводов, подключенных к устройству.

Возможные причины неисправности:

• повреждение пинов на колодке подключения;
• обрыв кабеля или износ изоляционного слоя;
• неисправность самого блока EFI;
• программная неполадка;
• неисправность аккумулятора.

12 Отсутствие сигнала, поступающего с контроллера оборотов силового агрегата 13 Аналогичная проблема, только при условии, что информация об оборотах не поступает во время работы при 1000 об/мин 14 Блок управления не получает импульс от отрицательного вывода катушки зажигания (одной из двух) 15 Отсутствие сигнала от второй катушки зажигания 16 Микропроцессорный модуль фиксирует отсутствие связи с блоком управления трансмиссионным агрегатом 17 Неверный импульс, поступающий от первого контроллера положения распределительного вала. Требуется проверка питания датчика, а также целостности его электроцепи. 18 Некорректный сигнал, подающийся от второго регулятора распредвала. Действия по диагностике выполняются аналогичные, как и в случае с первым датчиком. 19 Ошибка в работе контроллера положения педали газа 21 Некорректный сигнал, поступающий от контроллера кислорода. Если автомобиль 2001, 2002, 2007г и других годов выпуска оснащен V-образным силовым агрегатом, то проблему следует искать в нагревательном устройстве левого основного лямбда-зонда. 22 Неверный сигнал, поступающий с контроллера температуры силового агрегата. Если датчик нерабочий, проблема может заключаться в перегреве мотора. 23 Проблемы со связью с регулятором температуры всасываемого воздуха 24 Отсутствие сигнала, подающегося с температурного датчика всасываемого воздуха 25 Обедненная смесь в цилиндрах силового агрегата 26 Переобогащенная смесь в моторе 27 Неверный импульс, подающийся от дополнительного лямбда-зонда, установленного слева на двигателе 28 Некорректный сигнал, поступающий на блок управления от кислородного контроллера, установленного справа на двигателе 29 Неисправность в работе лямбда-зонда 31 Ошибка, указывающая на отсутствие сигнала от контроллера массового расхода воздуха либо давления во впускном коллекторе 32 Неправильный уровень импульса, выходящий за пределы допустимого диапазона от расходомера 33 Выход из строя или некорректная работа клапана ISCV 34 Неисправность системы наддува 35 Некорректный импульс, подающийся от регулятора атмосферного давления во впускном коллекторе. Требуется детальная диагностика вакуум-сенсора. 36 Проблема, связанная с давлением в камере сгорания. Неисправность нужно искать в работе датчика CPS. 37 Выход из строя или отсутствие сигнала, поступающего с регулятора частоты вращения входного вала автоматической коробки передач 38 Неисправность датчика температуры масла в автоматической коробке передач. Проблема может быть связана с сигналом, поступающим с регулятора. 39 Общий код неисправности для системы VVT-i 41 Микропроцессорным модулем зафиксирован некорректный импульс, подающийся с регулятора положения заслонки дроссельного механизма. 42 Неверный сигнал от контроллера скорости. Причина проблемы может заключаться в спидометре. 43 Отсутствие стартерного импульса, поступающего на блок управления мотором 44 Неисправность контроллера скорости или вращения частоты выходного вала 45 Общая ошибка в работе блока управления, указывающая на неверный сигнал, поступающий с устройства. Надо проверять все шлейфы и колодки, подключенные к модулю. 46 Неполадки в работе четвертого соленоида либо повреждение его проводки 47 Выход из строя дополнительного регулятора положения заслонки дроссельного узла. Возможная причина может состоять в повреждении кабеля питания или окислении разъема. 48 Неполадки в функционировании системы управления подачей дополнительного воздуха 49 Обрыв или повреждение электролинии, питающей переключатель стоповых огней 51 Нет импульса холостых оборотов от TPS 52 Отсутствие импульса, подающегося от контроллера детонации. Если автомобиль оснащен двумя соответствующими датчиками, то проблему следует искать в одном из них. 53 Блоком управления зафиксировано опережения зажигания. Пользователю нужно произвести проверку целостности электроцепей датчиков детонации. 55 Неверный сигнал, поступающий от детонационного контроллера 59 Неверное соотношение коленчатого и распределительного валов, нужно произвести диагностику датчиков 61 Поломка в работе основного контроллера скорости или повреждение кабеля его питания 62 Неисправность первого клапана соленоида либо обрыв проводки 63 Выход из строя второго соленоидного клапана либо повреждение цепи 64 Неисправность третьего клапана соленоида либо обрыв проводки 65 Выход из строя четвертого соленоидного клапана либо повреждение цепи 67 Поломка контроллера активации O/D или неисправность электролинии 71 Неполадки в функционировании системы управления EGR (ЕГР) 72 Выход из строя датчика отсечки горючего 74 Неисправность системы противоскольжения, ошибка сообщает о выходе из строя одного из датчиков. Пользователю нужно проверить все контроллеры, установленные на колесах. 77 Неисправность соленоидного устройства управления давлением в автоматической коробке передач. Требуется проверить датчик и целостность его проводки. 78 Выход из строя топливного насоса либо отсутствие сигнала, поступающего с устройства 81 Повреждение электроцепи между модулями ТСМ и ЕСТ1 82 Обрыв проводки между блоками ТСМ и ESA1 84 Повреждение электроцепи между модулями ТСМ и ESA2 85 Обрыв проводки между блоками ТСМ и ESA3 86 Выход из строя контроллеров оборотов силового агрегата 88 Повреждение электроцепи, идущей от микропроцессорного модуля к управляющему блоку трансмиссионным агрегатом. Имеется в виду автоматическая коробка передач. 89 Отсутствие связи между микропроцессорным модулем управления мотором и блоком системы TRC VSR 93 Пропуски в работе системы зажигания 96 Выход из строя или ошибки в работе датчика частоты вращения 99 Комбинации ошибок в работе автомобиля отсутствуют Код Комбинации типа 10 1 Код, появляющийся при отсутствии неисправностей в работе блока управления или других систем транспортного средства 2 Неверный импульс, выходящий за пределы допустимого диапазона, поступающий с расходомера воздуха 3 Неверный сигнал, подающийся от коммуникатора 4 Блок управления фиксирует сигнал о температуре хладагента, выходящий за пределы допустимых норм. Возможен выход из строя датчика или повреждение его проводки. 5 Отсутствие сигнала с кислородным контроллером 6 Неверное количество оборотов двигателя на холостом ходу, возможная неисправность датчика 7 Блок управления зафиксировал, что заслонка дроссельного узла находится в неверном положении. Возможно, элемент заклинило. 8 Температурный контроллер демонстрирует неверные данные о всасываемом воздухе 9 Неправильные показания о скорости движения транспортного средства 10 На блок управления не поступает сигнал об активации стартерного механизма. Возможная причина может состоять в выходе из строя одного из компонентов системы зажигания:

• свечей;
• катушек;
• высоковольтных проводов;
• трамблера.

11 Неисправность системы кондиционирования или климат-контроля. Возможны неполадки в работе тумблера, который отвечает за переключение режимов.
