Код ошибки P0406 звучит как «высокий уровень сигнала датчика «А» рециркуляции выхлопных газов». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Exhaust Gas Recirculation (EGR) Sensor «A» Circuit High».

Техническое описание и расшифровка ошибки P0406

Ошибка P0406 относятся к неисправности цепи датчика рециркуляции выхлопных газов (EGR). Выводится, когда модуль управления трансмиссией (PCM) обнаруживает высокий уровень сигнала в электрическом управлении датчика.

Система рециркуляции отработавших газов является неотъемлемой частью выхлопной системы транспортных средств. Функция которой заключается в предотвращении образований в цилиндрах, в частности NOx (оксидов азота).

EGR управляется компьютером автомобиля, который открывает или закрывает систему рециркуляции ОГ в зависимости от нагрузки, скорости и температуры. Чтобы поддерживать надлежащую температуру головки блока цилиндров.

Управление и обмен данными с компьютером происходит по двум проводам. Всего же к соленоиду идут 5 проводов. Еще 2 – это напряжение с аккумулятора и земля. А также одна опорная клемма на 5 вольт, обычно располагается в центре.

Если компьютер двигателя, видит высокий уровень сигнала, когда он пытается открыть или закрыть клапан EGR, то это воспринимается как ошибка. После чего в память записывается код P0406 высокий уровень сигнала датчика «А» рециркуляции выхлопных газов.

Это означает, что изменения в электрической цепи выше эталонных значений. Уровень этих значений может отличаться в зависимости от марки и модели автомобиля.

Неэтилированное топливо склонно к образованию NOx (оксида азота) при экстремальных температурах в цилиндрах двигателя. Система рециркуляции отработавших газов направляет регулируемое количество выхлопных газов обратно во впускной коллектор.

Делается это для того, чтобы достаточно разбавить поступающую топливную смесь. Это необходимо чтобы снизить температуру головки блока цилиндров ниже той, при которой образуется NOx.

Корректная работа системы рециркуляции отработавших газов необходима не только, чтобы предотвратить выбросы NOx. Также она ​​обеспечивает двигателю большую мощность без детонации и более бедную топливную смесь для лучшей экономии топлива.

Симптомы неисправности

Основным симптомом появления ошибки P0406 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Двигатель глохнет либо плохо заводится.
3. Плавающие обороты, а также попытки заглохнуть на холостом ходу.
4. Двигатель автомобиля может работать неустойчиво.
5. Повышенный расход топлива.
6. Снижение мощности двигателя.
7. Иногда симптомы могут отсутствовать, несмотря на сохраненный код неисправности.

Серьезность кода P0406 высокая, но если кроме индикации неисправности, другие симптомы отсутствуют, то проблема считается умеренной. Но это не должно становится фактором для не решения проблемы.

Причины возникновения ошибки

Код P0406 может означать, что произошла одна или несколько следующих проблем:

• Короткое замыкание на массу.
• Проблема с проводкой или повреждение разъема.
• Коррозия электрических проводов или соединений.
• Засорение каналов клапана системы рециркуляции отработавших газов.
• Вентиляционное отверстие системы рециркуляции ОГ забито.
• Каналы датчика перепада давления отработавших газов могут быть забиты.
• Повреждение вакуумных трубопроводов или шлангов.
• Неисправность датчика положения клапана рециркуляции отработавших газов или датчика абсолютного давления воздуха во впускном коллекторе.
• Чрезмерное накопление нагара, которое препятствует свободному движению клапана EGR.
• Неисправный EGR.
• В редких случаях, неисправность модуля управления двигателем (ECM).

Как устранить или сбросить код неисправности P0406

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0406:

1. Подключить сканер OBD-II к диагностическому разъему автомобиля и считать все сохраненные данные и коды ошибок.
2. Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля, чтобы выяснить, появляется ли код P0406 снова.
3. Если код ошибки появится снова, визуально осмотреть электрические провода и соединители, относящиеся к системе рециркуляции отработавших газов.
4. При необходимости отремонтируйте или замените все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты.
5. Если проблема не решится, проверьте каналы системы рециркуляции отработавших газов на предмет засорения. Осмотрите вакуумные трубопроводы и выполните тщательную проверку на предмет утечки вакуума.
6. Проверьте работу клапана рециркуляции отработавших газов и электромагнитного клапана управления вентиляцией.
7. Проверьте работу датчика положения клапана рециркуляции отработавших газов и датчика абсолютного давления воздуха во впускном коллекторе.
8. Измерьте напряжение в цепи электромагнитного клапана управления вентиляцией системы с помощью цифрового мультиметра.
9. Сравните полученное значение со значением, указанным в технической документации производителя, при необходимости замените неисправный клапан.
10. Если проблема сохраниться, проверьте и при необходимости замените модуль управления двигателем (ECM).

Диагностика и решение проблем

Первым шагом в процессе устранения неполадки P0406, является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.

Шаги расширенной диагностики являются очень специфичными для конкретного автомобиля. Для этого могут потребоваться, специальное оборудование и знания для точного выполнения действий.

Дайте двигателю вашего автомобиля остыть. В большинстве случаев системы рециркуляции выхлопных газов (EGR) очень горячие. Поскольку они обычно устанавливаются непосредственно на выхлопной системе. Поэтому, если вы не дадите двигателю остыть, вы можете получить ожоги.

Осмотрите все вакуумные линии, они плохо переносят большие температуры, а в системе рециркуляции это не редкость. Любую сгоревшую или сломанную вакуумную линию необходимо заменить или отремонтировать.

Линии недорогие, поэтому лучше произвести замену всех линий на новые, особенно если вы обнаружите, что одна из них вышла из строя. Если одна из них имеет сильный износ, скорее всего, другие тоже скоро потребуют замены.

Проверка электрических цепей и соединений

Обязательно тщательно проверьте целостность задействованных жгутов с проводами. Они часто проходят вдоль выхлопной трубы и вокруг нее. Поэтому было бы неплохо перевязать все незакрепленные провода. Если вы обнаружите перегоревший провод, припаяйте соединения и убедитесь в соответствующей изоляции.

Осмотрите соленоид вентиляции на предмет трещин и проникновения воды. Кроме того, убедитесь, что разъемы имеют надлежащее электрическое соединение, а защелки не повреждены и не сломаны.

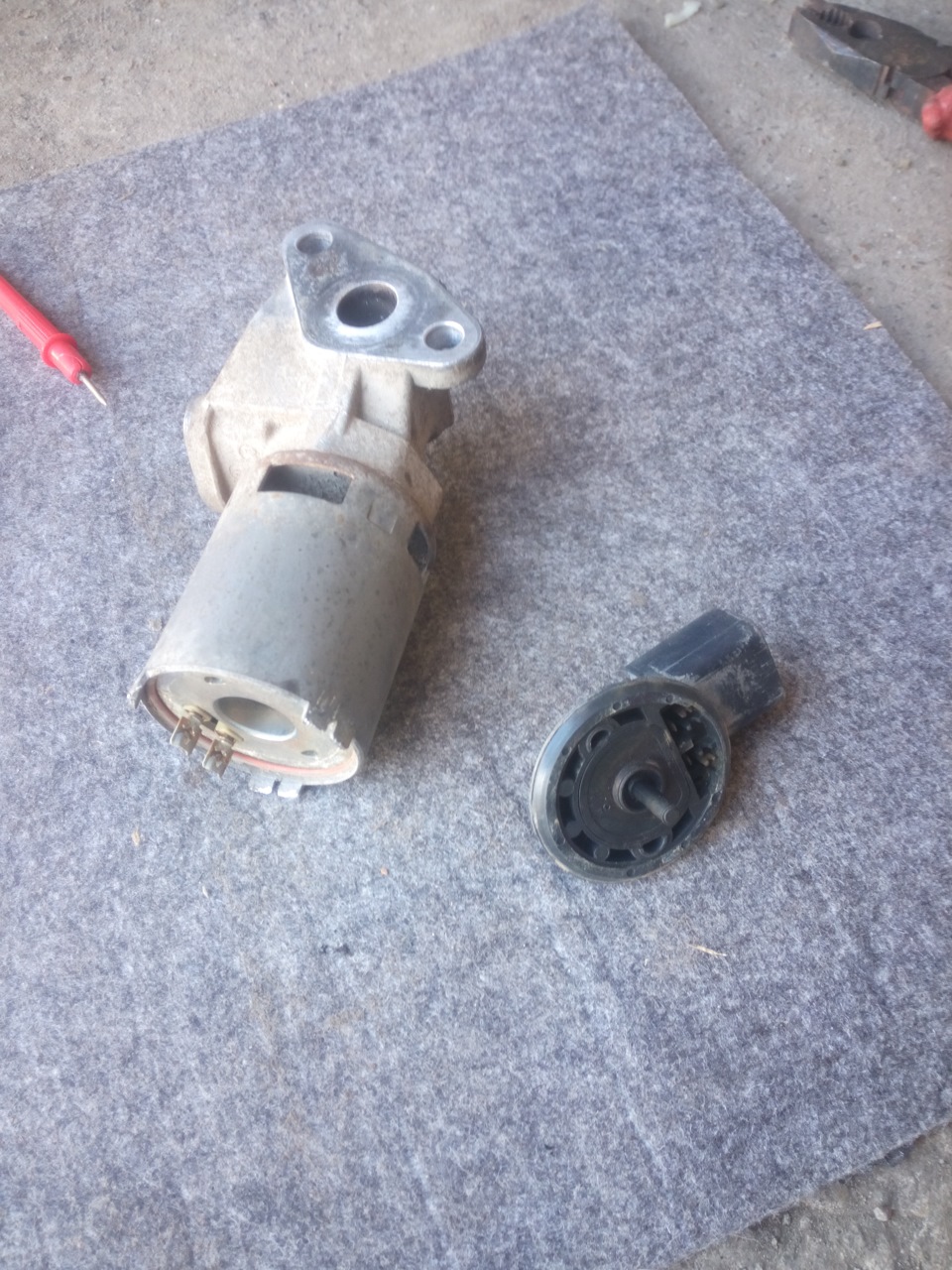

Если есть возможность с доступом, вы можете снять клапан рециркуляции ОГ, чтобы проверить его состояние. Эти клапаны подвержены значительному налету в виде сажи. Используйте очиститель карбюратора и зубную щетку, чтобы удалить сажу со всех загрязненных участков.

Если наиболее распространенные тесты не помогли решить проблему с ошибкой P0406. Необходимо обратиться к руководству по обслуживанию вашего автомобиля для продолжения проверки электрических цепей.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0406 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Chevrolet (Шевроле Блейзер, Лачетти)
• Chrysler (Крайслер Вояджер, Пацифика, Таун Кантри, 300c)
• Citroen
• Daewoo (Дэу Матиз, Нексия)
• Dodge (Додж Джорней, Интрепид, Караван, Магнум, Рам, Чарджер)
• Ford (Форд Мондео, Эксплорер, F-150)
• Jeep (Джип Вранглер, Гранд Чероки)
• Kia
• Land Rover (Ленд Ровер Фрилендер)
• Mercedes (Мерседес Спринтер)
• Nissan (Ниссан Максима, Патфайндер)
• Opel
• Ssangyong (Саньенг Актион, Рекстон)
• Volkswagen
• Газель Камминз, Некст

С кодом неисправности Р0406 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0325, P0400, P0401, P0402, P0403, P0404, P0405, P0407, P0408, P0409, P2099.

Видео

Цена вопроса: 0 ₽
Пробег: 144 500 км

Техническое описание

Датчик положения клапана А системы рециркуляции ОГ (EGR) – высокий уровень сигнала

Exhaust gas recirculation (EGR) valve position sensor A – high input

Симптомы

• Горит индикатор неисправности двигателя или check engine
• Неравномерная работа двигателя во время движения
• Прерывистая остановка двигателя

Причины

• Сигнальная цепь датчика EGR замкнута на плюс “+” (напряжение аккумулятора)
• Сигнальная цепь датчика EGR замкнута на 5-вольтовую опорную цепь на EGR
• Разрыв цепи заземления датчика EGR
• Сигнальная цепь датчика рециркуляции отработавших газов разомкнута
• Неисправность EGR (внутренняя неисправность датчика EGR или соленоида)
• Мусор попал в клапан и держит его открытым или закрытым

Рекомендации по ремонту

В первую очередь рекомендуется посмотреть руководство (специализированную литературу) по обслуживанию и ремонту вашего автомобиля.

Система рециркуляции выхлопных газов (EGR) предназначена для понижения температуры сгорания при определенных условиях, тем самым уменьшая выбросы оксидов азота (NOx). Это достигается путем рециркуляции инертных выхлопных газов обратно в цилиндр, который сжигается смесью воздуха и топлива. Инертный выхлопной газ горит медленнее и снижает температуру сгорания. Клапан рециркуляции отработавших газов управляется компьютером и открывается, чтобы отработавшие газы попадали в цилиндры.

Клапан EGR может работать в вакууме. Если это так, используется вакуумный электромагнитный клапан EGR, управляемый PCM (модуль управления трансмиссией), для подачи вакуума на клапан EGR. Когда PCM активируется, соленоид EGR открывается, позволяя вакууму двигателя перемещаться к клапану EGR. Этот вакуум двигателя открывает клапан, позволяя выхлопным газам проходить через камеру сгорания и в нее. Другие клапаны EGR являются электронными и напрямую контролируются PCM. PCM активирует соленоид (ы), которые являются неотъемлемой частью клапана EGR. Эти соленоиды будут открываться в течение различных промежутков времени, позволяя выхлопным газам проходить по мере необходимости. Система рециркуляции отработавших газов постоянно контролируется на наличие неисправностей. На большинстве клапанов EGR имеется датчик обратной связи, который информирует компьютер о фактическом положении EGR. Этот датчик обычно находится в диапазоне от 0,4 до 5 вольт

Если этот датчик положения EGR имеет слишком высокое показание слишком долго, код ошибки P0406 может быть установлен.

Если автомобиль запускается и глохнет или не работает при наличии этого кода, попробуйте отсоединить клапан рециркуляции отработавших газов и затем перезапустить. Если это не имеет значения, снимите клапан рециркуляции отработавших газов и осмотрите на наличие мусора. Очистите и переустановите. Если это по-прежнему не решает проблему, заблокируйте порт EGR и попытайтесь запустить двигатель. Если это позволяет запустить двигатель, клапан EGR остается открытым и нуждается в замене. Если отсоединение клапана рециркуляции отработавших газов, управляемого PCM, позволило перезапустить двигатель, то, вероятно, существует проблема с проводкой, возможно, короткое замыкание соленоида в открытом состоянии.

С помощью диагностического прибора просмотрите положение EGR в потоке данных с ключом при работающем двигателе и сравните его с требуемым положением EGR. Если он читается нормально, заподозрите в периодически возникающей проблеме. Если он показывает 5 В или выше, проверьте сигнальную цепь датчика EGR на наличие короткого замыкания на опорный провод 5 В или на B +. Ремонт по мере необходимости. Также убедитесь, что на цепи заземления имеется хороший путь заземления. Устранить любые обрывы или замыкания на массу цепи

На клапане EGR, управляемом вакуумом, с соленоидом EGR: если отсоединение источника вакуума клапана EGR позволяет запустить двигатель, то есть подозрение на плохой электромагнит соленоида EGR, который постоянно создает разрежение на клапане EGR. Замените соленоид EGR при необходимости. Если этот код присутствует, и ваш двигатель запускается и работает нормально, подозревайте обрыв в проводке. Осмотрите и устраните любые проблемы с проводкой. Если проводка прошла проверку, замените клапан рециркуляции отработавших газов. Если проводка к и от клапана рециркуляции отработавших газов

Похожие ошибки

P0400
P0401
P0402
P0403
P0404
P0405
P0407
P0408
P0409

Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.

Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.

Может быть полезным для решения вопроса по устранению неисправности у Dodge Caravan 4:

Возможные причины: Неисправен электромагнитный клапан регулировки объема EGR; Углерод накапливается на клапане EGR; Жгут проводов электромагнитного клапана регулировки объема ОГ открыт или замкнут; Неправильное электрическое соединение цепи электромагнитного клапана регулировки громкости EGR; Неисправен датчик температуры и цепи EGR.

Высокий показатель датчика А системы рециркуляции выхлопных газов.
