Подробный обзор приборки Renault Logan 2

Обладая, в общем-то, стандартным дизайном (от себя добавим, что в достаточной степени, и штатным внутренним содержанием) приборная панель Логана 2 для некоторых представителей нашего гаражного сообщества покажется необычной, особенно для тех, кто впервые сядет за баранку этого французского седана.

Все дело в том, что новоявленным логановедам непривычно видеть перед собой приборку с перемещенным вправо дисплеем, что циферблаты тахометра и спидометра расположены рядом. Причем тахометр, в отличие от подобных приборов на других авто, обладает шкалой, которая кратная не десяткам и не сотням, как это принято у конкурентных моделей, а тысячам оборотов за минуту.

Кстати, утверждается, что перемещение экрана дисплея в правую сторону панели связано с тем, что таким способом устранено закрытие экрана для кого-то из водителей — ободом, а для кого-то — спицами руля.
С тахометром все будет понятно нашему брату, с учетом того, что его показания надо умножать на тысячу, то к одометру, который многими считается аналогом спидометра или наоборот будут возникать вопросы.

Дело в том, что спидометр — это прибор, предназначенный для измерения актуальной скорости авто, а одометр — измеритель пробега (или преодоленного расстояния) транспортного средства.

Если проводить аналогии, то спидометр на щитках приборов советских авто — это циферблат со шкалой скоростей и стрелкой, а одометр — это внутри циферблата прямоугольный счетчик, с колесиками выпадающих цифр пробега. В нашем случае спидометр — это прибор циферблатного типа расположенный в центре приборки Логана 2, а показания одометра отображаются на экране дисплея.

При этом данные общего пробега выводятся на экран автоматически, после того, как будет запущен движок и обнулить эту накопительную информацию с момента начала эксплуатации авто никак не удастся, потому как она защищена заводскими настройками бортового компьютера.

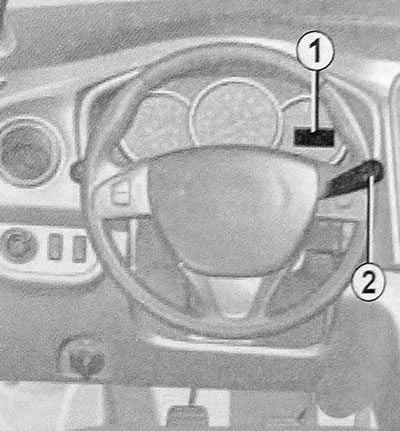

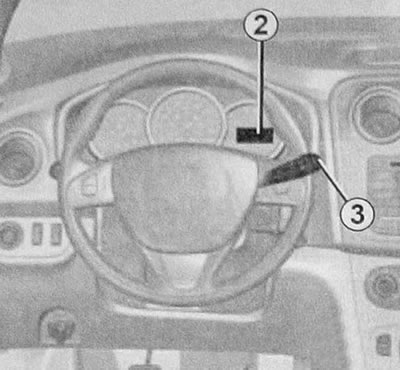

Кстати, активация функций борткомпьютера осуществляется посредством нажатия на кнопку, что находится в торцевой части рычага управления, как омывателем, так и режимами работы дворников.

Информация, которая выводится борткомпьютером на экран

Что касается перечня данных, которые демонстрируются на дисплее, то это это информация, которая поступает от борткомпьютера в виде:

• демонстрации дневного пробега с предельными показаниями до до 1 тыс. км., а если быть точными, то вплоть до 999,9 преодоленных Логаном 2 километров;
• индикации актуального времени или отображения часов в формате 24 часов в сутках;
• общий литраж, потребленного топлива или расход горючего после крайнего обнуления;
• средний расход топлива. Эта информация является приблизительной, если пробег менее 500 км. Более точные данные среднего расхода отображаются на дисплее при достижении отметки более 500 км и вплоть до максимального параметра учета дневного пробега, а именно 999, 9 км;
• расстояния до момента окончания топлива. Этот параметр автоматически рассчитывается, а также постоянно обновляется в процессе движения транспортного средства;
• данные средней скорости после того, как был сделан крайний сброс этой информации;
• данные наружной температуры;
• отображение кодов ошибок относительно возможных неисправностей тех или иных систем и агрегатов Логан 2.

И после того как перечислены данные, которые отображаются на экране дисплея можно переходить к описанию самих значков, которые могут высвечиваться в том или ином месте на приборке Логана 2.

Обозначения и локации значков на панели приборов

Расположение почти что всех значков индикации на щитке приборов рассматриваемого авто обозначены на нижеследующем рисунке, а описания — под изображением приборки Логан 2:

1. Тахометр электронного типа. Предназначен для демонстрации актуальных об/мин движка, а вернее, его коленвала. Все шкала разбита, начиная с 0 и, заканчивая 7. При этом цена деления между целыми числам равна 0,25.
2. Иконка индикации АБС торможения. После того как заведется движок должна погаснуть. При нарушении функций антиблокировочной системы препятствованию скольжению колес при торможении значок горит постоянно.
3. Оповещает о том, что неисправна система пассивной защиты или подушек безопасности.
4. Сигнализирует о неожиданном торможении. После того, как движок заведется индикация должна прекратиться. При появлении сигнала в пути, следует сделать остановку для осмотра и проверки актуального состояния систем и агрегатов авто.
5. Значок оповещения необходимости переключения повышенной скорости КПП. Как правило, иконка загорается, когда обороты движка приближаются к максимальным.

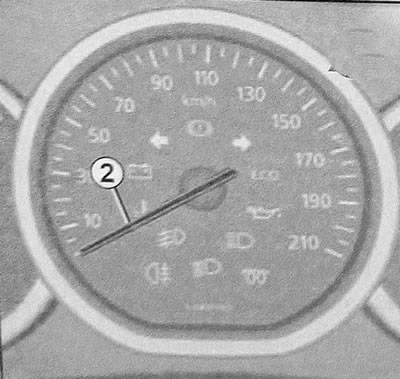

6. Циферблат спидометра. Является демонстратором скорости авто. Разметка шкалы от 0 и вплоть 210 с ценой деления между цифровыми значениями равной 5 км.
7. Сигнал предельной разрядки АКБ. Должен гаснуть после того, как движок заведется и генератор подаст напряжение на АКБ. Если индикация появляется в движении, то это свидетельствует либо о выходе из строя генератора (обрыве ремня привода генератора), либо — реле зарядки.
8. Индикация левого поворотника. Если горит непрерывно или мигает слишком часто — это свидетельствует о перегоревшей лампе фонаря.
9. Индикация ручника и актуального состояния системы тормозов. Если горит после включении зажигания — это значит недостаточный уровень в бачке жидкости для тормозов. Следующая причина сигнализации — это не снятый ручной тормоз.
10. Сигнализация об активации правого поворотника.
11. Значок сигнализирует о режиме ЭКО.
12. Оповещает постоянным свечение об отключении ESP из-за неисправности. Если значок мигает — это свидетельствует о том, что произошла сработка системы динамической стабилизации.
13. Индикация контроля ESP, а также ее нераздельной пары в виде ASR или системы, которая предотвращает потерю сцепления колес с дорогой. Загорается при срабатываниях этих систем.
14. Дисплей борткомпьютера.
15. Индикация зарезервированного горючего. Начинает сигнализировать, когда топлива хватит в пределах 80 км пути.
16. Сигнализация сработки контроля круиза.
17. Оповещение о включении контроля круиза.
18. Сигнал скоростного ограничения. При достижении максимального скоростного параметра значок обретает рыжий цвет.
19. Критический минимум уровня масла в поддоне. Должен гаснуть при запуске движка. В противном случае — нужен срочный долив моторного масла, а также срочный осмотр движка на утечку масла.
20. Предпусковой разогрев движка. Парадокс в том, что производитель не предусмотрел эту опцию для российских потребителей.
21. Индикация дальнего света.
22. Индикация включения ближнего света.
23. Сигнализирует о том, что включены ПТФ спереди.
24. Оповещает о включении задних ПТФ.
25. Подает сигнал о перегреве антифриза в системе охлаждения. Следует немедленно сделать остановку и после того, как остынет движок проверить уровень ОЖ в расширительном бачке, а также сделать осмотр на наличие утечки жидкости для охлаждения.
26. Оповещает о необходимости перехода на нижнюю передачу. Желтый цвет индикации свидетельствует о критически низких оборотах движка под нагрузкой.
27. Сигнализирует о проблемах движка. Значок должен гаснуть после того, как запустится мотор. Если горит при движении — это точно какая-то система либо узел силового агрегата вышли из строя. Надо срочно остановиться и позаботится о вызове эвакуатора.
28. Сигнализация о критическом падении шинного давления.
29. Оповещает о незакрытой или и о неплотно закрытой двери салона.

Вот, собственно, и все, как оповещающие, так и предупреждающие значки.

В завершение обзора приборки Логан 2 следует сказать, что она имеет вполне себе оптимальное информационное наполнение без излишеств. Логановедами из нашего гаражного сообщества замена этого оснащения на более крутую архитектуру, насколько нам известно не производилась.

Схема расшифровки кодов ошибок Логан 2

Что касается кодов ошибок, которые борткомпьютером отображаются на экране приборки, то их перечисление, которое имеет, как говорится, несть конца перечесть. Поэтому новоявленным логоноведам, впрочем, как и всем авто обывателям предлагаем ознакомиться со схемой расшифровки кодов ошибок:
Важно! Относительно того, как снять (сбросить) те или иные коды ошибок, как, впрочем, и сделать сброс сервисных интервалов, то эти процедуры относятся к серьезной компьютерной диагностике, для осуществления которой необходимо обращаться в специализированные сервисные центры.

Share this:

Приборная панель Renault Duster 2: значки, обозначения

Панель приборов Рено Логан: описание индикаторов, обозначения, значок кардиограммы

09.03.2021 47 533 Renault

Устройство, которое имеет панель приборов Рено Логан, достаточно стандартное. Тем не менее, не всегда можно разобраться в тех индикаторах, которые на ней есть. Также, определенные нюансы имеет процесс демонтажа и установки. Все об этом вы можете узнать в нашей статье.

Панель приборов Логана: обозначение значков

Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.

Значки на приборке Логан 1

Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.

В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.

Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.

Описание значков на приборке Рено Логан 2

Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.

Значки на приборной панели Логан 3

В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.

Содержание

Если он не гаснет спустя секунд или мигает, в нем возникла неисправность, следует обратиться на СТО. Красная иконка аккумулятора — мигает при включении зажигания.

Если загорается во время работы двигателя — значит АКБ перестал получать заряд, например, из-за обрыва ремня генератора. Если символ загорается при работе двигателя, это говорит о недопустимо низком давлении масла в двигателе.

Нужно проверить уровень масла и долить, чтобы уровень был между нижней и верхней метками, ближе к верхней.

Если после включения зажигания лампа мигает или продолжает гореть, то система неисправна и необходимо обратиться на СТО. Мигание контрольной лампы с удвоенной частотой указывает на перегорание лампы в каком-либо указателе поворота. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, и слабым натяжением или обрывом ремня привода вспомогательных агрегатов.

Для разблокирования замков необходимо нажать на верхнюю часть кнопки. Для очистки выньте пепельницу из облицовки тоннеля пола.

Для пользования прикуривателем нажмите на кнопку его подвижной части. После нагревания спирали в течение 10—20 с подвижная часть автоматически со щелчком вернется в исходное положение и прикуриватель можно извлечь для использования.

Прикуриватель можно включать повторно не ранее чем через 20 с. Не удерживайте прикуриватель принудительно в нажатом положении.

Обзор приборов и сигналов

Не используйте патрон прикуривателя для подключения мощных электрических приборов электрокофеварка и пр. Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали. Первое положение выключателя прибора — при выключенном стеклоочистителе, вторая позиция — для установки прерывистого режима работы, третье положение — первая скорость, четвертое положение — вторая скорость, пятая позиция — включение омывателя стекла и омывателей фар в зависимости от оснащения авто.

Кнопка бортового компьютера позволяет переключать режимы отображения информации. На передней части находится выключатель пожарной сигнализации — крупная оранжевая клавиша.

Возле рулевой колонки справа расположено место для магнитолы, слева — место для хранения мелких вещей.

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2021 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

• 002 – неисправен потенциометр;
• 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
• 004 – ДТОЖ, сбой или отказ;
• 006 – датчик детонации топливной смеси накрылся;
• 014 – нарушена работа клапана продувки адсорбера;
• 017 – ДПКВ;
• 022 – ЭБУ поврежден или слетела прошивка;
• 032 – перегрев ДВС;
• 044 – неисправен иммобилайзер;
• 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
• 064 – спидометр, обрыв датчика;
• 106 – катализатор вышел из строя;
• 253 – пропал контакт массы двигателя.

Инструкция по монтажу

Новая штатная накладка

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

• вначале отсоединить провода с батареи, первым отрицательный;
• частично снять дверной уплотнитель;
• демонтировать декоративную панель с левой передней стойки;
• выкрутить болты с обеих сторон на панели;
• далее снять небольшие крышки, расположенные внизу по краям панели приборов;
• под ними болты, выкрутите их, затем снимите ручку ;
• выкрутите болты, которые находятся под ручкой корректора;
• снять верхний кожух рулевой колонки;
• открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
• теперь выкрутите болты над колонкой;
• снимите козырек щитка;
• выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
• демонтируйте радиоприемник;
• теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
• демонтируйте регуляторы системы отопления и кондиционирования;
• теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
• далее отсоедините ;
• снимите полностью панель приборов, отсоедините колодку проводов;
• открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
• далее снимите заклепки с перчаточного ящика и крышку;
• установка новой панели производится в обратном порядке.

Описание и расположение индикаторов

Основные индикаторы На фотографии вы видите щиток приборов с помеченными на нем основными указателями.

1. Тахометр. Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
2. Дисплей БК. Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
3. Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
4. Лампа, отображающая включение противотуманок.
5. Сигнальная лампочка — обозначает, что двери не закрыты.
6. Резерв.
7. Этот индикатор обозначает задние противотуманные фонари.
8. Кнопка сброса суточного пробега. Для активации нужно ее немного зажать.
9. Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
10. Резерв для дизельных моделей Логан.
11. Сигнальная лампа перегрева двигателя.
12. Сигнальная лампа блокировки двигателя. Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
13. Указатели поворота. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
14. Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
15. Индикатор аварийного падения уровня пасла.
16. Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
17. Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
18. Обогрев заднего стекла.
19. Индикатор дальнего света.
20. Сигнал об отключении подушек безопасности переднего пассажира.
21. Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
22. Лампа о неисправности подушки безопасности.
23. Неисправность антиблокировочной системы тормозов.
24. Лампа включения ближнего света фар.

Фотогалерея «Панель автомобилей Рено»

1. Бортовой компьютер Сандеро 2. Щиток приборов 3. Деталь от Рено Лагуна в снятом виде

Цветовые обозначения индикаторов

Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.

Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле. Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает.

В описании лампочек на приборной панели присутствуют также желтый или оранжевый цвета. Они говорят о том, что какой-то определенный механизм машины нуждается в проведении ремонтных работ или в техническом обслуживании

В большинстве своем, согласно практике, и описанию, если желтая лампочка стала мигать, то водитель обязан обратить свое внимание на это, и своевременно обратиться в сервисный центр к специалистам для проведения диагностики, и устранения неисправности, чтобы в дальнейшем управлению транспортным средством ничто не мешало

Также приборная панель может отображать и символы синего или зеленого цвета, которые, как гласит описание, включаются, дабы информировать владельца автомобиля, что работает транспорт нормально.

Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту – это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.

Бортовой компьютер Logan

При нажатии кнопки, которая размещена на рычаге переключателя очистителя и омывателя лобового стекла, происходит активация бортового компьютера Рено Логан.

На дисплее бортового компьютера частично дублируется информация панели приборов Logan. Слева расположена шкала уровня горючего в топливном баке. Справа шкала отображает температурные показатели рабочей жидкости в системе охлаждения. Верхние цифры отображают суммарный пробег автомобиля, снизу – суточный километраж.

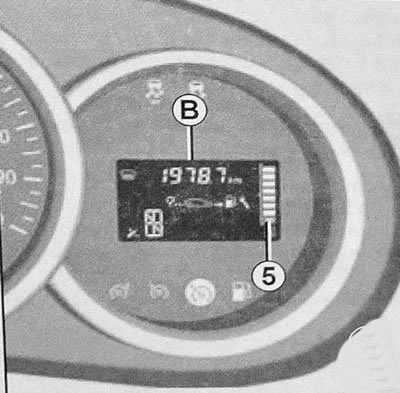

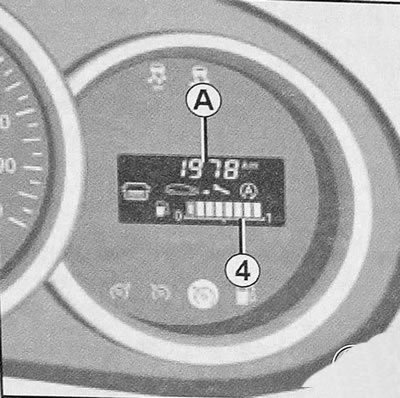

Отображение информации на дисплее: a — информация бортового компьютера; b — часы; c — указатель температуры охлаждающей жидкости двигателя. При нормальной работе двигателя четыре прямоугольника темные. Не допускайте работу двигателя в режиме перегрева; d — указатель уровня топлива в топливном баке. При полном топливном баке все прямоугольники темные.

На дисплей также выводятся такие данные:

сколько горючего использовано после обнуления информации бортового компьютера;

значение среднего расхода (в литрах на 100 км) после обнуления значений. Счетчик активируется после 400 метров пути с момента начала движения;

значение текущего расхода (отображается на скорости 30 км/ч и выше);

сколько проедет автомобиль при текущем уровне топлива. Расчет производится с учетом среднего расхода;

пробег с момента последнего сброса показателей бортового компьютера;

скорость, с которой в среднем двигалось авто с момента последнего сброса показателей;

Вместо суточного пробега можно настроить показ времени. Для этого активируйте соответствующий режим кнопкой на рычаге, и установите точное время с помощью кнопки 8. При длительном нажатии минуты и секунды можно изменять быстро.

Активация самодиагностики бортового компьютера

Для активации режима самодиагностики бортового компьютера Рено Логан 1 выполните следующие действия:

1. Вставьте ключ в зажигание.
2. Нажмите и удерживайте кнопку сброса суточного пробега, которая размещена на панели приборов.
3. Проверните ключ, удерживая кнопку, пока на дисплее не появятся числа.
4. Отпустите кнопку.

Видео, о замене приборной панели

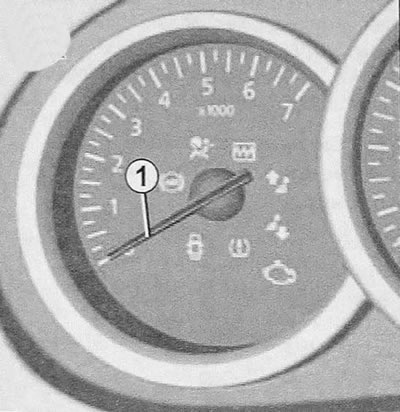

1 — Тахометр (единица деления шкалы — 100 об/мин).

2 — Указатель уровня топлива.

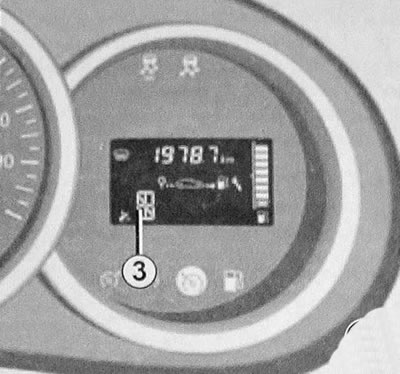

3 — Многофункциональный дисплей: одометр, счетчик пробега за поездку, установка времени или бортовой компьютер.

4 — Указатель температуры охлаждающей жидкости.

6.— Сигнальная лампочка включения задних противотуманных фонарей.

— Сигнальная лампочка включения передних противотуманных фар.

— Сигнальная лампочка незакрытой двери.

7 — Многофункциональная кнопка:

Управление выводом данных на дисплей. При коротком нажатии на кнопку происходит переключение от показаний суммарного пробега/времени к показаниям пробега за поездку/времени или наоборот. Обнуление счетчика пробега за поездку. Выведите на дисплей показания счетчика пробега за поездку, нажмите на кнопку и некоторое время удерживайте ее нажатой. Установка точного времени.

— Сигнальная лампочка минимального уровня топлива в баке.

— Сигнальная лампочка включения указателей поворота.

— Сигнальная лампочка температуры охлаждающей жидкости.

— Сигнальная лампочка падения давления масла в двигателе.

— Сигнальная лампочка электронной блокировки запуска двигателя.

— Сигнальная лампочка неисправности электронной системы/ сигнальная лампочка включения предпускового подогрева (дизельный двигатель).

— Сигнальная лампочка разрядки аккумуляторной батареи.

— Сигнальная лампочка системы снижения токсичности отработавших газов.

— Сигнальная лампочка включения стояночного тормоза и неисправности тормозной системы.

— Сигнальная лампочка включения ближнего света фар.

— Сигнальная лампочка включения дальнего света фар.

— Сигнальная лампочка неисправности антиблокировочной системы.

— Сигнальная лампочка подушки безопасности.

— Сигнальная лампочка непристегнутого ремня безопасности водителя.

— Сигнальная лампочка отключения подушки безопасности переднего пассажира.

— Сигнальная лампочка включения электрообогрева заднего стекла.

Рено Логан – бюджетный, но практичный и многофункциональный автомобиль. Об этом хорошо свидетельствует эргономичная панель приборов, которая оснащена немалым количеством датчиков, индикаторов и различных лампочек. Они участвуют в управлении и контроле транспорта, следят за состоянием систем и механизмов авто, регулируют различные процессы в них. Но даже высокопрактичные элементы со временем становятся непригодными к использованию, а датчики и предохранители перегорают. В этом случае потребуется замена лампочек в приборной панели, которую при знании особенностей можно выполнить своими руками.

Панель приборов рено логан 2 описание индикаторов – Мой Логан

09.03.2021 47 458 Renault

Устройство, которое имеет панель приборов Рено Логан, достаточно стандартное. Тем не менее, не всегда можно разобраться в тех индикаторах, которые на ней есть. Также, определенные нюансы имеет процесс демонтажа и установки. Все об этом вы можете узнать в нашей статье.

Панель приборов Логана: обозначение значков

Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.

Значки на приборке Логан 1

Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.

В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.

Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.

Описание значков на приборке Рено Логан 2

Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.

Значки на приборной панели Логан 3

В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.

Приборная панель Logan отличается минимализмом и функциональностью, поэтому список выводимой информации относительно небольшой. Для удобства каждый элемент на картинке пронумерован.

В список входят следующие элементы:

1. Левая шкала с цифрами от 1 до 7 — тахометр. Показывает число оборотов, разделенное на 1000. Имеется встроенное ограничение на 6 тысячах оборотов.
2. Дисплей бортового компьютера. На экране можно получить информацию о времени, пройденном пути, запасе топлива в бензобаке и температуре масла.
3. Спидометр – шкала со значениями от 0 до 200. Показывает текущую скорость автомобиля в километрах в час.
4. Кнопка управления настроек. Используется для управления дисплеем бортового компьютера. Короткое нажатие переключает значения общего пройденного километража на пробег в течение поездки. С помощью этой кнопки осуществляется настройка часов.
5. Индикатор включения противотуманных фар.
6. Индикатор включения заднего фонаря против тумана.
7. Индикатор с красной машинкой. Горит, когда в автомобиле на закрыты или плохо прикрыты боковые двери.
8. Индикатор перегрева мотора. Горит постоянно красным, если двигатель имеет недопустимо высокую температуру.
9. Стрелочки. Мигают при включении левого или правого сигнала поворота.
10. Индикатор с изображением бензоколонки. Загорается и тухнет при запуске мотора. Горит постоянно, если в баке критический уровень топлива и необходима заправка.
11. Индикатор «масленки». Горит постоянно красным, если в системе низкое давление масла.
12. Индикатор в виде кружка – иммобилайзер. Загорается на 1-2 секунды после включения зажигания.
13. Индикатор загорается при обнаружении воды в топливе, неисправности электронных систем.
14. Индикатор восклицательного знака. Загорается при использовании ручного тормоза или низком уровне тормозной жидкости в бачке.
15. Индикатор check engine. Загорается и тухнет при включении зажигания. Если горит постоянно, то в моторе обнаружена неполадка. Требуется провести диагностику в сервисном центре.
16. Индикатор аккумулятора. Загорается и тухнет при старте. Если горит постоянно, то это означает, что АКБ не получает заряд. Необходимо провести диагностику.
17. Прямоугольник со стрелочками. Индикатор включенного подогрева заднего стекла.
18. Индикатор включения дальнего света.
19. Сигнализатор отключения пассажирской подушки безопасности.
20. Индикатор не пристегнутого ремня. Горит, если ремень не пристегнут при работе автомобиля.
21. Индикатор активации подушки безопасности.
22. Индикатор включения ближнего света.
23. Индикатор антиблокировочной системы тормозов ABS. Загорается и тухнет при включении мотора. Если горит постоянно при движении, значит система неисправна. Необходимо провести диагностику.

Все иконки интуитивно-понятные и удобно расположены в одной области. Более подробную информацию можно найти в техническом руководстве к автомобилю.

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2021 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

• 002 – неисправен потенциометр;
• 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
• 004 – ДТОЖ, сбой или отказ;
• 006 – датчик детонации топливной смеси накрылся;
• 014 – нарушена работа клапана продувки адсорбера;
• 017 – ДПКВ;
• 022 – ЭБУ поврежден или слетела прошивка;
• 032 – перегрев ДВС;
• 044 – неисправен иммобилайзер;
• 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
• 064 – спидометр, обрыв датчика;
• 106 – катализатор вышел из строя;
• 253 – пропал контакт массы двигателя.

Инструкция по монтажу

Новая штатная накладка

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

• вначале отсоединить провода с батареи, первым отрицательный;
• частично снять дверной уплотнитель;
• демонтировать декоративную панель с левой передней стойки;
• выкрутить болты с обеих сторон на панели;
• далее снять небольшие крышки, расположенные внизу по краям панели приборов;
• под ними болты, выкрутите их, затем снимите ручку корректора фар;
• выкрутите болты, которые находятся под ручкой корректора;
• снять верхний кожух рулевой колонки;
• открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
• теперь выкрутите болты над колонкой;
• снимите козырек щитка;
• выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
• демонтируйте радиоприемник;
• теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
• демонтируйте регуляторы системы отопления и кондиционирования;
• теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
• далее отсоедините диагностический разъем;
• снимите полностью панель приборов, отсоедините колодку проводов;
• открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
• далее снимите заклепки с перчаточного ящика и крышку;
• установка новой панели производится в обратном порядке.

Сейчас читают: Автоэлектрика, электрика, схемы, гараж — Схема электрооборудования Renault Logan

Установка и монтаж

Процедура демонтажа и монтажа приборной панели Рено Дастер несложна. Эта операция обусловливается, например, выходом приборов из строя и необходимостью замены щитка индикаторов или при снятии рулевой колонки, в некоторых случаях при шумоизоляции салона. Перед началом работы необходимо обесточить систему электропитания, сняв клемму “-” (минус) с аккумулятора.

В первую очередь снимается декоративный кожух, расположенный по центру торпеды. Он крепится на восьми механических фиксаторах, расположенных по два с каждой стороны. Никакой крепеж здесь не применяется, фиксаторы снимаются обыкновенной, широкой, плоской отверткой, которую во избежании повреждений лучше обернуть тканью.

Далее, поддевая той же отверткой и преодолевая сопротивление семи фиксаторов снимаем декоративную панель, расположенную справа от приборов, рядом со снятой. Затем поддев отверткой, вытягиваем из пяти фиксаторов левую пластиковую накладку панели приборов.

Потом отжав отверткой, снимаем верхнюю накладку козырька.

После этого, потянув рукой удаляем 2 (левую правую) верхние пластиковые накладки приборного щитка. Выкручиваем, применив ключ Тоrx Т-20 4 самореза, и выдвигаем панель из торпеды. Нажав фиксаторы разъединяем “папу” и “маму” электрических колодок серого и черного цветов и полностью вынимаем панель приборов.

Панель Рено Дастер ремонту не подлежит и просто меняется на новую. Новую деталь необходимо устанавливать в обратном от снятия порядке.

Цветовые обозначения

Управляя машиной, главное понимать, о чем предупреждает появившейся сигнал, например красный цвет, свидетельствует о серьезной неисправности, поэтому нужно как можно внимательней отнестись к устранению данной проблемы, и до тех пор, пока ее не решите сигнал не пропадет. Помимо красного индикатора, имеются оранжевый и желтый, они предупреждают о том, что определенный элемент требует ремонта или технического обслуживания. Поэтому если загорелась желтая лампочка, то желательно как можно скорей устранить причину, по которой она загорелась, это можно сделать самостоятельно, или обратится специалистам.

Приборная панель Рено Дастер так же имеет индикаторы зеленого и синего цвета, которые сигнализируют водителю, что транспортное средство работает исправно.

Передние тормозные колодки Renault Logan 2 (2018-2021) рестайлинг

Сообщить о поступлении
Ваша просьба принята!
Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Сообщить о поступлении Ваша просьба принята! Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Сообщить о поступлении
Ваша просьба принята!
Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Сообщить о поступлении Ваша просьба принята! Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Сообщить о поступлении Ваша просьба принята! Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Сообщить о поступлении
Ваша просьба принята!
Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Сообщить о поступлении Ваша просьба принята! Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Сообщить о поступлении Ваша просьба принята! Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

КОЛОДКИ ТОРМОЗНЫЕ ДИСКОВЫЕ ПЕРЕДНИЕ Renault Logan 2 рестайлинг

1.6 (102 л.с.), Бензин, 1.6 (82 л.с.), Бензин, 1.5 dCi (84 л.с.), Дизель, 1.6 (113 л.с.), Бензин, 410602396R, с антискрипными пластинами, STELLOX

Период выпуска: 2018-2021

Сообщить о поступлении Ваша просьба принята! Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Сообщить о поступлении Ваша просьба принята! Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

– обязательно к заполнению

Видео, о замене приборной панели

Рено Логан — бюджетный, но практичный и многофункциональный автомобиль. Об этом хорошо свидетельствует эргономичная панель приборов, которая оснащена немалым количеством датчиков, индикаторов и различных лампочек. Они участвуют в управлении и контроле транспорта, следят за состоянием систем и механизмов авто, регулируют различные процессы в них. Но даже высокопрактичные элементы со временем становятся непригодными к использованию, а датчики и предохранители перегорают. В этом случае потребуется замена лампочек в приборной панели, которую при знании особенностей можно выполнить своими руками.

Все модели (с движком 1.4 и 1.6 л) и поколения (2005-2009, рестайлинг 2009-2016, 2014-2017 года) созданы с учётом особого внимания к современному, изысканному и опциональному виду приборки.

В сети можно найти много фото, на которых есть обозначения всех индикаторов, ламп и иконок торпеды, а также видео с подробным описанием функций.

( 2 оценки, среднее 4.5 из 5 )

Комбинация приборов

Комбинация приборов Renault Logan, Sandero

1 – тахометр (указатель частоты вращения коленчатого вала). Если стрелка указателя дошла до 6 000 мин –1 , срабатывает ограничитель оборотов и обороты коленчатого вала выше не растут;

2 – дисплей бортового компьютера;

3 – многофункциональная кнопка. С ее помощью производится:

– управление выводом данных на дисплей. При коротком нажатии на кнопку происходит переключение между показаниями суммарного пробега и показаниями пробега за поездку;

– сброс на ноль счетчика пробега за одну поездку. Для этого выводим на дисплей показания счетчика пробега за поездку, нажимаем на кнопку и удерживаем ее нажатой некоторое время;

– установка точного времени. Показания часов отображаются на дисплее в комбинации приборов при включенном зажигании. Для установки точного времени при включенном зажигании последовательным нажатием кнопки 3 устанавливаем на дисплее «Счетчик суммарного пробега и времени».

Есть два способа установки точного времени. Первый: при длительном нажатии кнопки 3 в первоначальный момент происходит быстрое изменение показаний часов и минут, затем только часов. Второй: при кратковременном нажатии кнопки изменение времени происходит минута за минутой;

4 – спидометр (указатель скорости движения автомобиля);

5 – сигнализатор включения противотуманных фар загорается зеленым светом;

6 – сигнализатор незакрытой двери горит красным светом, когда не закрыта либо неплотно закрыта какая-либо из дверей;

7 – не используется;

8 – сигнализатор включения заднего противотуманного фонаря загорается оранжевым светом;

9 – сигнализатор перегрева двигателя загорается красным светом. После пуска двигателя сигнализатор должен погаснуть. Если сигнализатор продолжает гореть, дайте поработать двигателю одну-две минуты на холостом ходу – температура должна понизиться. Если сигнализатор продолжает гореть – остановите двигатель и проверьте систему охлаждения;

10 – не используется;

11 – сигнализатор включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозной системы загорается красным светом при включении стояночного тормоза и понижении уровня тормозной жидкости в бачке;

12 – сигнализатор указателей поворота загорается мигающим зеленым светом при включении указателей левого или правого поворота и при включении аварийной сигнализации;

13 – сигнализатор неисправности системы управления двигателем загорается оранжевым светом при включении зажигания и затем гаснет. Если сигнализатор продолжает гореть после пуска двигателя, либо загорается на короткое время и затем гаснет, либо горит постоянно во время работы двигателя, то это указывает на неисправность в системе управления двигателем. Для диагностики неисправности и ее устранения необходимо в кратчайший срок обратиться на СТО;

14 – сигнализатор состояния иммобилайзера загорается красным светом. После включения зажигания сигнализатор горит не мигая в течение трех секунд и затем гаснет. Если после трех секунд сигнализатор продолжает гореть или мигать, значит, иммобилайзер неисправен. В этом случае необходимо обратиться на СТО;

15 – сигнализатор отсутствия заряда аккумуляторной батареи загорается красным светом при включении зажигания и гаснет после пуска двигателя. Загорание сигнализатора во время работы двигателя свидетельствует о неисправности цепи заряда аккумуляторной батареи, разрыве ремня вспомогательных агрегатов и т. д.;

16 – сигнализатор недостаточного (аварийного) давления масла в двигателе загорается красным светом при включении зажигания и гаснет после пуска двигателя. Загорание сигнализатора во время работы двигателя свидетельствует о недостаточном давлении в системе смазки двигателя. В этом случае необходимо остановить двигатель и проверить уровень масла в поддоне картера двигателя. При уровне ниже минимального значения доливаем масло и снова пускаем двигатель. Если сигнализатор продолжает гореть, останавливаем двигатель. Определяем причину неисправности (см. «Диагностика неисправностей») и устраняем ее. Если неисправность устранить не удалось, необходимо обратиться на СТО;

17 – сигнализатор минимального уровня топлива в баке загорается оранжевым светом при пуске двигателя и гаснет через три секунды. Если сигнализатор горит, необходимо долить топливо в бак;

18 – сигнализатор включения обогрева заднего стекла загорается красным светом;

19 – сигнализатор отключения подушки безопасности переднего пассажира загорается оранжевым светом;

20 – сигнализатор включения дальнего света фар загорается синим светом при включении дальнего света фар;

21 – сигнализатор непристегнутого ремня водителя загорается оранжевым светом при включении зажигания и при скорости автомобиля выше 10 км/ч, если ремень безопасности водителя не пристегнут;

22 – сигнализатор подушки безопасности загорается оранжевым светом при включении зажигания и гаснет через несколько секунд. Если сигнализатор не загорается после включения зажигания или горит во время движения автомобиля, значит, в системе имеется неисправность. В этом случае необходимо обратиться на СТО для устранения неисправности;

23 – сигнализатор включения ближнего света фар загорается зеленым светом;

24 – сигнализатор антиблокировочной системы тормозов (ABS) загорается оранжевым светом при включении зажигания и потом гаснет. Если сигнализатор загорается при движении автомобиля, значит, в системе имеется неисправность. При этом торможение будет происходить как на автомобиле, не оборудованном ABS.

ДИСПЛЕЙ БОРТОВОГО КОМПЬЮТЕРА

Отображение информации на дисплее:

a – указатель уровня топлива в топливном баке. При полном топливном баке все прямоугольники темные;

с – информация бортового компьютера;

d – указатель температуры охлаждающей жидкости двигателя. При нормальной работе двигателя четыре прямоугольника темные. Не допускайте работы двигателя в режиме перегрева

При последовательном нажатии кнопки, расположенной в торце правого подрулевого переключателя (см. «Подрулевые переключатели»), на дисплее отображается следующая информация бортового компьютера:

– счетчик суммарного пробега;

– средний расход топлива (в л/100 км) с момента последнего обнуления бортового компьютера. Значение среднего расхода топлива отображается на дисплее после прохождения автомобилем 400 м пути с учетом пройденного расстояния и количества израсходованного топлива с момента последнего обнуления показателей;

– расчетный запас хода на остающемся в баке топливе (в км). При расчете запаса хода учитывается средний расход топлива с момента последнего обнуления расчетных показателей. Значение отображается на дисплее после прохождения автомобилем 400 м пути;

– пройденное расстояние (в км) после последнего обнуления бортового компьютера;

– средняя скорость движения автомобиля (в км/ч) с момента последнего обнуления бортового компьютера. Значение отображается на дисплее после прохождения автомобилем 400 м пути.

Видео по теме “Комбинация приборов Рено Логан, Сандеро”

Комбинация приборов для Рено Логан 2. Круче пока нет.
Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус
Как снять панель приборов на Рено Логан NEW

Распиновка щитка приборов рено логан

Приборная панель Logan отличается минимализмом и функциональностью, поэтому список выводимой информации относительно небольшой. Для удобства каждый элемент на картинке пронумерован.

1. Панель приборов Логана: обозначение значков
2. Значки на приборке Логан 1
3. Описание значков на приборке Рено Логан 2
4. Значки на приборной панели Логан 3
5. Вы не робот?
6. 2. Схемы расположений разъемов
7. Панель приборов рено логан описание индикаторов
8. Панель приборов Рено Логан описание индикаторов
9. Символы на приборной панели
10. Возможные неисправности и способы их устранения
11. Индикаторы приборной панели Renault Logan
12. Видео, о замене приборной панели
13. Инструкция по монтажу
14. Рено Логан: ошибки на панели приборов
15. Цветовые обозначения индикаторов

Панель приборов Логана: обозначение значков

Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.

Значки на приборке Логан 1

Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.

В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.

Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.

Описание значков на приборке Рено Логан 2

Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.

Значки на приборной панели Логан 3

В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Поставьте отметку, чтобы продолжить.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Источник: http://baza.drom.ru/moskva/sell_spare_parts/ /� �/model/renault logan/

2. Схемы расположений разъемов

Электр. «масса» правой передней части автомобиля (MA)

Электрическая «масса» АБС (MAH)

«Масса» электроприборов, на левой поперечной приборной панели (MAM)

«Масса» электроприборов, на правой поперечной приборной панели (MAN)

«Масса» левой передней части кузова (MB) и «масса» аккумуляторной батареи (ML)

Задняя правая «массовая» шина (MF) и «масса» левой задней части кузова (MG)

«Масса» двигателя (MH) и «масса» аккумуляторной батареи (ML)

«Масса» аудиосистемы (MT) и «масса» электр. приборов на левой передней стойке (NC)

«Масса» электронных приборов в туннеле (NAP)

«Масса» электронных приборов двигателя (NF)

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Панель приборов рено логан описание индикаторов

Дизайн сопел системы вентиляции необычен, но одновременно практичен, поскольку такая конструкция обладает повышенной способностью к корректному распределению воздушных потоков внутри салона, тем самым облегчая работу узла кондиционирования. К числу основных элементов управления, присутствующих на панели и вызывающих некоторые нарекания со стороны требовательных владельцев Рено Логан, можно отнести регуляторы: После пуска двигателя сигнализатор должен погаснуть.

Если сигнализатор продолжает гореть, дайте поработать двигателю одну-две минуты на холостом ходу — температура должна понизиться. Если сигнализатор продолжает гореть — проверьте систему охлаждения; 10 — не используется; 11 — сигнализатор включения стояночного тормоза и недостаточного уровня жидкости рено логан комбинация приборов бачке гидропривода тормозной системы загорается красным светом при включении стояночного тормоза и понижении уровня тормозной жидкости в бачке; 12 — сигнализатор указателей поворота загорается мигающим зеленым светом при включении указателей левого или правого поворота рено логан комбинация приборов при включении аварийной сигнализации; 13 — сигнализатор неисправности системы управления двигателем загорается оранжевым светом при включении зажигания и затем гаснет.

Если лампа горит постоянно, необходимо обратиться на СТО. На части автомобилей сигнализатор не используется; 14 — сигнализатор состояния иммобилайзера загорается красным светом.

На ней есть не только место для установки магнитолы с радиоприемником в автомобилях с базовой комплектацией, в других они уже установленыно и два обдува с дефлекторами. Под радиоприемником на центральной консоли есть своя приборная панель с регуляторами. Здесь расположена кнопка включения обогрева заднего стекла, кнопки управления левым и правым электростеклоподъемником, ручки регулирования направления обдува. Есть также регулятор температуры воздухообдува, ручка управления кондиционером если таковой установлен.

Приборная панель центральной консоли имеет кнопку включения аварийной сигнализации. За последние пару лет автомобиль Рено Логан претерпел ряд изменений в лучшую сторону. Рено логан комбинация приборов коснулись и салона.

Чтобы удалить их из памяти и покинуть режим самодиагностики, следует рено логан комбинация приборов кнопку, расположенную на панели приборов, на несколько секунд.

Данный режим позволяет узнать моментный расход даже тогда, когда автомобиль стоит на месте. Органы управления и приборная панель 1.

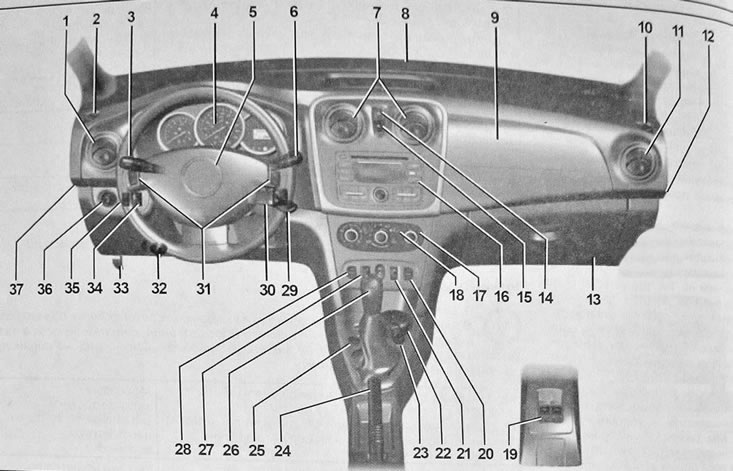

Боковой дефлектор. Боковое сопло обдува. Щиток приборов.

Панель приборов Рено Логан описание индикаторов

Место, отведенное под установку подушки безопасности водителя. Центральные дефлекторы. Центральное сопло обдува. Место, отведенное под установку подушки безопасности пассажира. Перчаточный ящик.

Выключатель аварийной сигнализации. Управление электронной блокировкой замков дверей. Место под установку аудиосистемы или вещевое отделение. Панель управления кондиционером. Выключатель обогрева заднего стекла и наружных зеркал заднего вида.

Кнопка управления задними стеклоподъемниками. Выключатель стеклоподъемника с электроприводом. Выключатель блокировки задних стеклоподъемников.

Место, отведенное под установку пепельницы или держателя для стаканов. Прикуриватель или розетка для дополнительного оборудования. Стояночный тормоз.

Кнопка СУГ. Рычаг переключения передач. Замок зажигания.

Пульт дистанционного управления аудиосистемой. Регулятор направления световых пучков по высоте.

Рычаг разблокировки капота. Выключатель режима ECO. Регулятор наружных зеркал заднего вида.

Символы на приборной панели

Приборка Логана 2018 является самой последней версией состоянием на 2021 год. Дальнейшая расшифровка символов основана именно на этой модели.

Возможные неисправности и способы их устранения

Приборная панель на Рено Логан и Сандеро относится к достаточно надежным. Неполадки с приборами возникают сравнительно редко. В некоторых случаях за проблемы с индикаторами принимают неисправности других узлов автомобиля.

Так, для адекватной работы спидометра, тахометра и других элементов необходима стабильная работа соответствующих датчиков автомобиля. В том случае, если они отображают некорректную информацию, поломка возможна именно с датчиками.

Также, распространенной проблемой этих и других автомобилей является нарушение целостности проводки, которые могло произойти во время ремонта других узлов машины. Проверить проводку можно при помощи стандартных приборов.

В случае, если один из элементов панели действительно пришел у вас в негодность, вы можете заменить как его отдельно, так и целиком. Особенно просто заменяются лампы, тогда как спидометр и тахометр заменить будет уже труднее.

В видео ниже демонстрируется процесс замены некоторых лампочек (автор ролика — Aleksei Suchkov).

Также, вы можете полностью демонтировать старую панель и установить новую.

Индикаторы приборной панели Renault Logan

Отображают состояние БК автомобиля в постоянном режиме. Загорающиеся лампы подсказывают водителю о включении отдельных приборов или их поломке.

Видео, о замене приборной панели

1 — Тахометр (единица деления шкалы — 100 об/мин).

2 — Указатель уровня топлива.

3 — Многофункциональный дисплей: одометр, счетчик пробега за поездку, установка времени или бортовой компьютер.

4 — Указатель температуры охлаждающей жидкости.

6.— Сигнальная лампочка включения задних противотуманных фонарей.

— Сигнальная лампочка включения передних противотуманных фар.

— Сигнальная лампочка незакрытой двери.

7 — Многофункциональная кнопка:

Управление выводом данных на дисплей. При коротком нажатии на кнопку происходит переключение от показаний суммарного пробега/времени к показаниям пробега за поездку/времени или наоборот. Обнуление счетчика пробега за поездку. Выведите на дисплей показания счетчика пробега за поездку, нажмите на кнопку и некоторое время удерживайте ее нажатой. Установка точного времени.

— Сигнальная лампочка минимального уровня топлива в баке.

— Сигнальная лампочка включения указателей поворота.

— Сигнальная лампочка температуры охлаждающей жидкости.

— Сигнальная лампочка падения давления масла в двигателе.

— Сигнальная лампочка электронной блокировки запуска двигателя.

— Сигнальная лампочка неисправности электронной системы/ сигнальная лампочка включения предпускового подогрева (дизельный двигатель).

— Сигнальная лампочка разрядки аккумуляторной батареи.

— Сигнальная лампочка системы снижения токсичности отработавших газов.

— Сигнальная лампочка включения стояночного тормоза и неисправности тормозной системы.

— Сигнальная лампочка включения ближнего света фар.

— Сигнальная лампочка включения дальнего света фар.

— Сигнальная лампочка неисправности антиблокировочной системы.

— Сигнальная лампочка подушки безопасности.

— Сигнальная лампочка непристегнутого ремня безопасности водителя.

— Сигнальная лампочка отключения подушки безопасности переднего пассажира.

— Сигнальная лампочка включения электрообогрева заднего стекла.

Рено Логан – бюджетный, но практичный и многофункциональный автомобиль. Об этом хорошо свидетельствует эргономичная панель приборов, которая оснащена немалым количеством датчиков, индикаторов и различных лампочек. Они участвуют в управлении и контроле транспорта, следят за состоянием систем и механизмов авто, регулируют различные процессы в них. Но даже высокопрактичные элементы со временем становятся непригодными к использованию, а датчики и предохранители перегорают. В этом случае потребуется замена лампочек в приборной панели, которую при знании особенностей можно выполнить своими руками.

Все модели (с движком 1.4 и 1.6 л) и поколения (2005-2009, рестайлинг 2009-2016, 2014-2017 года) созданы с учётом особого внимания к современному, изысканному и опциональному виду приборки.

В сети можно найти много фото, на которых есть обозначения всех индикаторов, ламп и иконок торпеды, а также видео с подробным описанием функций.

Инструкция по монтажу

Новая штатная накладка

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

• вначале отсоединить провода с батареи, первым отрицательный;
• частично снять дверной уплотнитель;
• демонтировать декоративную панель с левой передней стойки;
• выкрутить болты с обеих сторон на панели;
• далее снять небольшие крышки, расположенные внизу по краям панели приборов;
• под ними болты, выкрутите их, затем снимите ручку корректора фар;
• выкрутите болты, которые находятся под ручкой корректора;
• снять верхний кожух рулевой колонки;
• открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
• теперь выкрутите болты над колонкой;
• снимите козырек щитка;
• выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
• демонтируйте радиоприемник;
• теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
• демонтируйте регуляторы системы отопления и кондиционирования;
• теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
• далее отсоедините диагностический разъем;
• снимите полностью панель приборов, отсоедините колодку проводов;
• открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
• далее снимите заклепки с перчаточного ящика и крышку;
• установка новой панели производится в обратном порядке.

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2016 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

• 002 – неисправен потенциометр;
• 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
• 004 – ДТОЖ, сбой или отказ;
• 006 – датчик детонации топливной смеси накрылся;
• 014 – нарушена работа клапана продувки адсорбера;
• 017 – ДПКВ;
• 022 – ЭБУ поврежден или слетела прошивка;
• 032 – перегрев ДВС;
• 044 – неисправен иммобилайзер;
• 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
• 064 – спидометр, обрыв датчика;
• 106 – катализатор вышел из строя;
• 253 – пропал контакт массы двигателя.

Цветовые обозначения индикаторов

Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.

Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле. Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает.

В описании лампочек на приборной панели присутствуют также желтый или оранжевый цвета. Они говорят о том, что какой-то определенный механизм машины нуждается в проведении ремонтных работ или в техническом обслуживании

В большинстве своем, согласно практике, и описанию, если желтая лампочка стала мигать, то водитель обязан обратить свое внимание на это, и своевременно обратиться в сервисный центр к специалистам для проведения диагностики, и устранения неисправности, чтобы в дальнейшем управлению транспортным средством ничто не мешало

Также приборная панель может отображать и символы синего или зеленого цвета, которые, как гласит описание, включаются, дабы информировать владельца автомобиля, что работает транспорт нормально.

Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту – это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.

1.2.1. Renault Logan. Панель приборов

1 — тахометр. Если стрелка указателя дошла до 6 000 мин –1 , срабатывает ограничитель оборотов и обороты коленчатого вала выше не растут;
2 — дисплей бортового компьютера;
3 — многофункциональная кнопка. С ее помощью производится:
– управление выводом данных на дисплей. При коротком нажатии происходит переключение между показаниями суммарного пробега и показаниями пробега за поездку;
– сброс на ноль счетчика пробега за одну поездку. Для этого выводим на дисплей показания счетчика пробега за поездку, нажимаем на кнопку и удерживаем ее нажатой некоторое время;
– установка точного времени. Показания часов отображаются на дисплее при включенном зажигании.
Для установки точного времени при включенном зажигании последовательным нажатием кнопки 3 устанавливаем на дисплее «Счетчик суммарного пробега и времени».
Есть два способа установки точного времени. Первый: при длительном нажатии кнопки 3 в первоначальный момент происходит быстрое изменение показаний часов и минут, затем только часов. Второй: при кратковременном нажатии кнопки изменение времени происходит минута за минутой;
4 — спидометр (указатель скорости движения автомобиля);
5 — сигнализатор включения противотуманных фар загорается зеленым светом;
6 — сигнализатор незакрытой двери горит красным светом, когда не закрыта либо неплотно закрыта какая-либо из дверей;
7 — сигнализатор включения заднего противотуманного фонаря;
8 — не используется;
9 — сигнализатор перегрева двигателя загорается красным светом. После пуска двигателя сигнализатор должен погаснуть. Если сигнализатор продолжает гореть, дайте поработать двигателю одну-две минуты на холостом ходу — температура должна понизиться. Если сигнализатор продолжает гореть — проверьте систему охлаждения;
10 — не используется;
11 — сигнализатор включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозной системы загорается красным светом при включении стояночного тормоза и понижении уровня тормозной жидкости в бачке;
12 — сигнализатор указателей поворота загорается мигающим зеленым светом при включении указателей левого или правого поворота и при включении аварийной сигнализации;
13 — сигнализатор неисправности системы управления двигателем загорается оранжевым светом при включении зажигания и затем гаснет. Если лампа горит постоянно, необходимо обратиться на СТО. На части автомобилей сигнализатор не используется;
14 — сигнализатор состояния иммобилайзера загорается красным светом. После включения зажигания сигнализатор горит не мигая в течение трех секунд и затем гаснет. Если после трех секунд сигнализатор продолжает гореть или мигать, значит, иммобилайзер неисправен. В этом случае необходимо обратиться на СТО;
15 — сигнализатор отсутствия заряда аккумуляторной батареи загорается красным светом при включении зажигания и гаснет после пуска двигателя. Загорание сигнализатора во время работы двигателя свидетельствует о неисправности цепи заряда аккумуляторной батареи, разрыве ремня вспомогательных агрегатов и т. д.;
16 — сигнализатор недостаточного (аварийного) давления масла в двигателе загорается красным светом при включении зажигания и гаснет после пуска двигателя. Загорание сигнализатора во время работы двигателя свидетельствует о недостаточном давлении в системе смазки двигателя. В этом случае необходимо остановить двигатель и проверить уровень масла в поддоне картера двигателя. При уровне ниже минимального значения доливаем масло и снова пускаем двигатель. Если сигнализатор продолжает гореть, останавливаем двигатель. Определяем причину неисправности (см. «Диагностика неисправностей» . ) и устраняем ее. Если неисправность устранить не удалось, необходимо обратиться на СТО;
17 — сигнализатор минимального уровня топлива в баке загорается оранжевым светом при пуске двигателя и гаснет через три секунды. Если сигнализатор горит, необходимо долить топливо в бак;
18 — сигнализатор включения обогрева заднего стекла загорается красным светом;
19 — сигнализатор включения дальнего света фар загорается синим светом при включении дальнего света фар;
20 — сигнализатор отключения подушки безопасности переднего пассажира загорается оранжевым светом;
21 — сигнализатор непристегнутого ремня водителя загорается оранжевым светом при включении зажигания и при скорости автомобиля выше 10 км/ч, если ремень безопасности водителя не пристегнут;
22 — сигнализатор подушки безопасности загорается оранжевым светом при включении зажигания и гаснет через несколько секунд. Если сигнализатор загорается после включения зажигания или горит во время движения автомобиля, значит, в системе имеется неисправность. В этом случае необходимо обратиться на СТО для устранения неисправности;
23 — сигнализатор включения ближнего света фар загорается зеленым светом;
24 — сигнализатор антиблокировочной системы тормозов (ABS) загорается оранжевым светом при включении зажигания и потом гаснет. Если сигнализатор загорается при движении автомобиля, значит, в системе имеется неисправность. При этом торможение будет происходить как на автомобиле, не оборудованном АБС.

ДИСПЛЕЙ БОРТОВОГО КОМПЬЮТЕРА

Отображение информации на дисплее:

• a — информация бортового компьютера;
• b — часы;
• c — указатель температуры охлаждающей жидкости двигателя. При нормальной работе двигателя четыре прямоугольника темные. Не допускайте работу двигателя в режиме перегрева;
• d — указатель уровня топлива в топливном баке. При полном топливном баке все прямоугольники темные

При последовательном нажатии кнопки, расположенной в торце правого подрулевого переключателя, на дисплее отображается следующая информация бортового компьютера:

Замена рулевых наконечников, тяг и пыльников рейки

Всем привет) Пару месяцев назад меня начала преследовать проблема увода машины вправо и это не очень хорошо на свежей резине. Конкретную проблему выяснил вывесив передние колеса и по шатав их по очереди, оказалось это подошли тяги, до последнего не хотел думать про них, т.к. судя по драйву, начитался про замену пыльников рейки, тип это не так то просто и нужна обязательно яма, а ещё ключ на 32, но об этом позже))

В итоге сегодня днём собрался с мыслями и поехал в гараж к другу где есть яма.

Ставил я вот что:

— Рул наки — сасик 4006157 + замена пыльников на силиконовые от ваз 2108 + смазка шарниров шрб-4 -1146р-

— Ключ 32 — 36 ) Без него не знаю что бы делал

Кстати на счёт тяг, они пришли в одинаковых коробках, широких, хотя у меня были опасения что придут разного производства, соответственно в разных коробках, в общем сделано в EU вроде. Главное что сразу в смазке были.

— Пыльники рейки лемфердер 3021201
-750р 2шт-

По пыльникам тоже сомневался и долго думал. Ростеко разочаровало вообще, была одна запись, у парня пыльник спустя пару месяцев вроде уже почти порвался. Сасик тоже недолговечный, покрылся микротрещинами. В итоге было решено брать проверенное и уж точно без плохих отзывов — лемф.
Пыльники оочень эластичные, можно даже перед установкой слегка размять и по легче будет натягивать.

А теперь про саму установку) Наконеники легко вышли, даже не напрягался, 1 раз стукнул по кулаку и все. Состояние у них было на 3–, ну то есть ещё можно поездить но по сути им уже хана, пальцы ходят очень легко, но люфта нету ещё. Прошли они оба около 23 тыщ вроде.
Пыльники были ещё заводские 100 процентов, стяжки были только со стороны рейки.
Пыльник с пассажирской стороны:

Как видно от старости у носика уже трещины глубокие, повезло что не порвался.

С водительской лучше на много

Но на сгибах есть микротрещины.
В общем отмыл и положил на всяк случай, не выбрасывать же)))

Ах да, вот моя рейка)

Грязью случайно сыпанул(протер), а с другой стороны также все идеально, зубцы на месте, правда нечем было смазать, не подумал я что то про специальную смазку для рейки, хоть бы фиол что ли взял…

Тяги выкрутились тоже отлично, в них то и была проблема. Левая под собственным весом падала не спеша, а правая сразу же падала и люфт был нормальный такой, но не стучала при езде, в общем я все во время менял)

Старые тяги по ходу тоже заводские, от трв было отличие в длине и начале резьбы, в трв она начиналась раньше, тогда как в заводской пол см наверное пропущено.

Ну, теперь пришло время ставить пыльники рейки))
Кхм, знаете что я вам всем скажу?) НАХРЕНА ТАМ ЯМА?) Какие блен мучения в установке?) Или это я такой компактный и мощный, что пыльники без ямы установил за пару минут на каждый) То есть, не надо его пытаться заправить/надеть как шапку на голову, нужно перед установкой немного размять, то есть я даже ничем не грел, света не было в гаражах)
Далее просто один край накидываем, а остальное просто вдавливаем по кругу И ВСЕ)
Далее лучше всего стяжки, хотя в комплекте с лемфом идут 2 хомута металлических но у меня не было переставных клещей, поэтому я использовал стяжки и с двух сторон.

То что у носика пыльника так торчит хомут это ничего, проверил уже. Все сидит плотно и никуда не денется)

После установки сразу помчал со скоростью 50 км/ч на сход развал, быстрее не мог потому что не попал вааще в схождение так, что руль держал почти в пол оборота влево, чтобы ехать прямо)

В общем ехать пришлось в другой конец города, т.к. все остальные кто по ближе уже либо не работали, либо было все занято. В итоге приехал к ребятам в сервис и отдал 600р, цена соответствует оборудованию) Какие то советские датчики с фонариками и линейками, а я ожидал компьютер как минимум) Но вроде все окей, у меня уже привычка подруливать развилась, представляете как давно я с этой проблемой мучаюсь?) Представляете какие у нас в городе кривые дороги?) В общем сделали и хорошо, главное лучше чем было и можно спокойно ехать 80 не беспокоясь о съеденной резине) В крайней случае скатаюсь к нормальным ребятам) А пока так нормально.
